VDC-15
Гидравлический блок управления системы VDC (VDCH/U)
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)
7) Считайте показания манометров, и проверь-
те, соответствуют ли колебания значений при
снижении и повышении давления стандартным
значениям. Кроме того, убедитесь, что жест-
кость педали тормоза соответствует норме.
8) Отсоедините манометры от корпусов перед-
него правого и переднего левого суппортов.
9) Установите винты для выпуска воздуха на
корпуса переднего левого и переднего правого
суппортов.
10) Снимите винты для выпуска воздуха с кор-
пусов заднего правого и заднего левого суп-
портов.
11) Подсоедините два манометра к корпусам
заднего правого и заднего левого суппортов.
12) Выпустите воздух из манометров и корпусов
заднего правого и заднего левого суппортов.
13) Выполните цикловое управление системой
VDC. <См. VDC-20, Цикловое управление сис-
темой VDC.>
14) Когда гидравлический блок управления на-
чинает работать, сначала происходит удержа-
ние, снижение и повышение давления с правой
задней стороны, затем – удержание, снижение,
и повышение давления с левой задней стороны.
15) Считайте показания манометров, и проверь-
те их соответствие нормативным значениям.
16) После проверки снимите манометры с кор-
пусов суппортов.
17) Установите винты для выпуска воздуха на
корпуса заднего левого и заднего правого суп-
портов.
18) Выпустите воздух из тормозной системы.
4. ПРОВЕРКА РАБОТЫ
ГИДРАВЛИЧЕСКОГО БЛОКА
УПРАВЛЕНИЯ СИСТЕМЫ VDC
С ПОМОЩЬЮ СТЕНДА ДЛЯ ПРОВЕРКИ
ТОРМОЗОВ
1) Подготовьтесь к цикловому управлению сис-
темой VDC. <См. VDC-20, Цикловое управле-
ние системой VDC.>

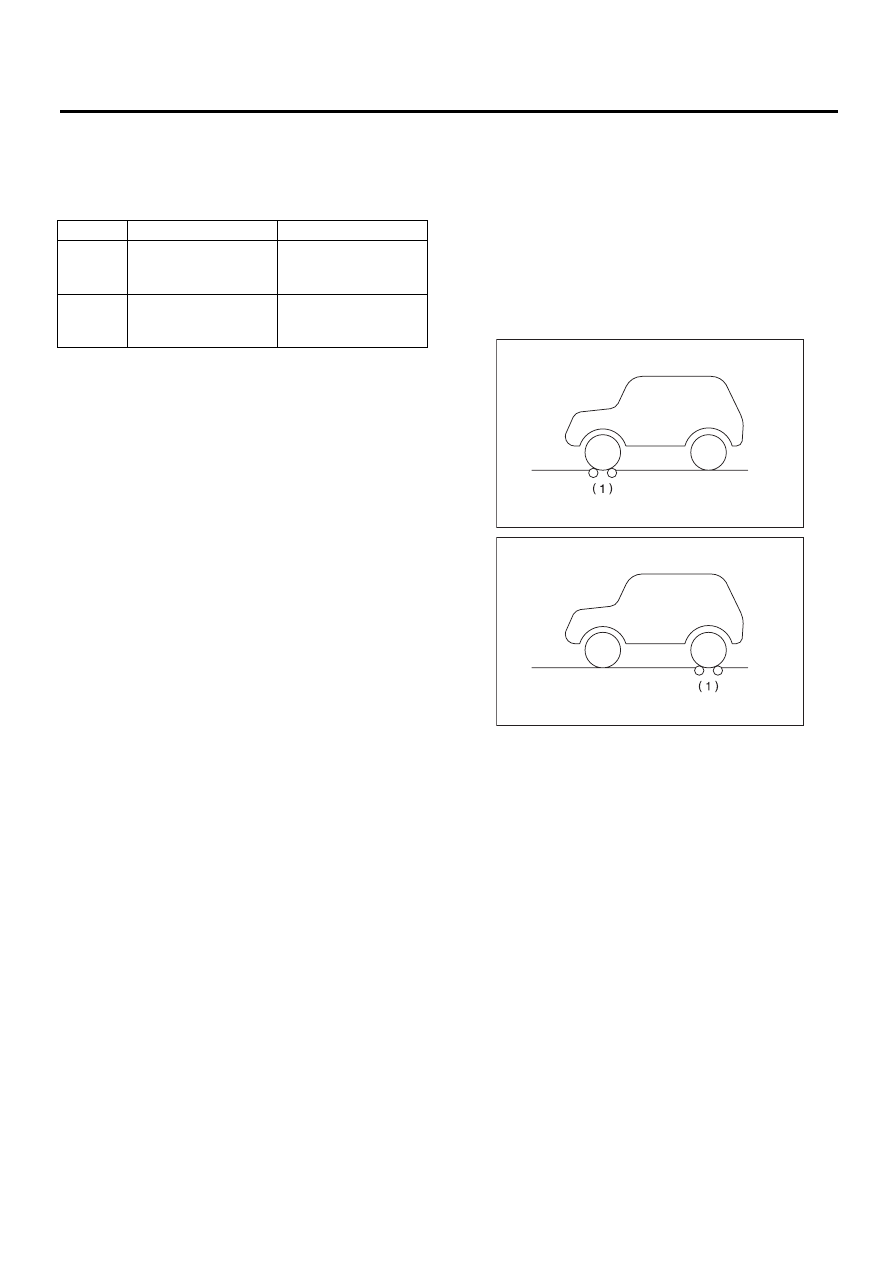

2) Установите передние или задние колеса на
стенд для проверки тормозов, а затем устано-
вите рычаг селектора в диапазон “N”.
3) Включите стенд для проверки тормозов.
4) Выполните цикловое управление системой
ABS. <См. VDC-17, Цикловое управление сис-
темой ABS.>

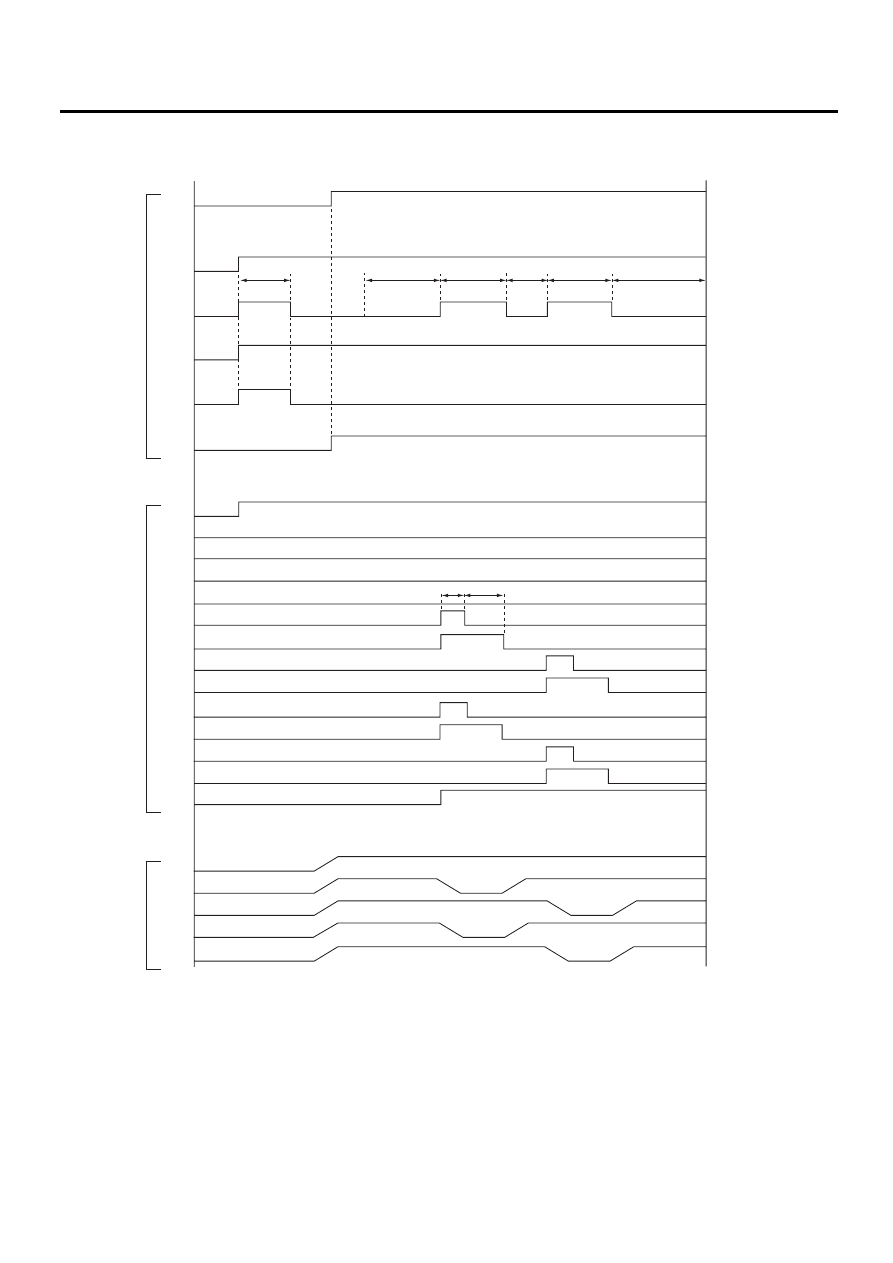

5) При включении системы VDCH/U последова-
тельности рабочих операций в следующем по-
рядке.
(1) Осуществляется снижение, удержание и
повышение давления на переднем левом
колесе, а затем этот цикл повторяется на
переднем правом колесе.
(2) Осуществляется снижение, удержание и
повышение давления на заднем правом ко-
лесе, а затем этот цикл повторяется на за-
днем левом колесе.
Передние
колеса
Задние
колеса
При по-
вышении
давления
3000 кПа
(31 кгс/см
2
, 435 фунта/
кв. дюйм) или более
2000 кПа
(20 кгс/см
2
, 290 фунта/
кв. дюйм) или более
При сни-
жении
давления
500 кПа
(5 кгс/см
2
, 72 фунта/
кв. дюйм) или менее
500 кПа
(5 кгс/см
2
, 72 фунта/
кв. дюйм) или менее
(1) Стенд проверки тормозов
VDC00053
VDC00054
