Subaru Forester (2008 год). Руководство - часть 567

ABS(diag)-9

Общие сведения

ABS (ДИАГНОСТИКА)

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1.СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

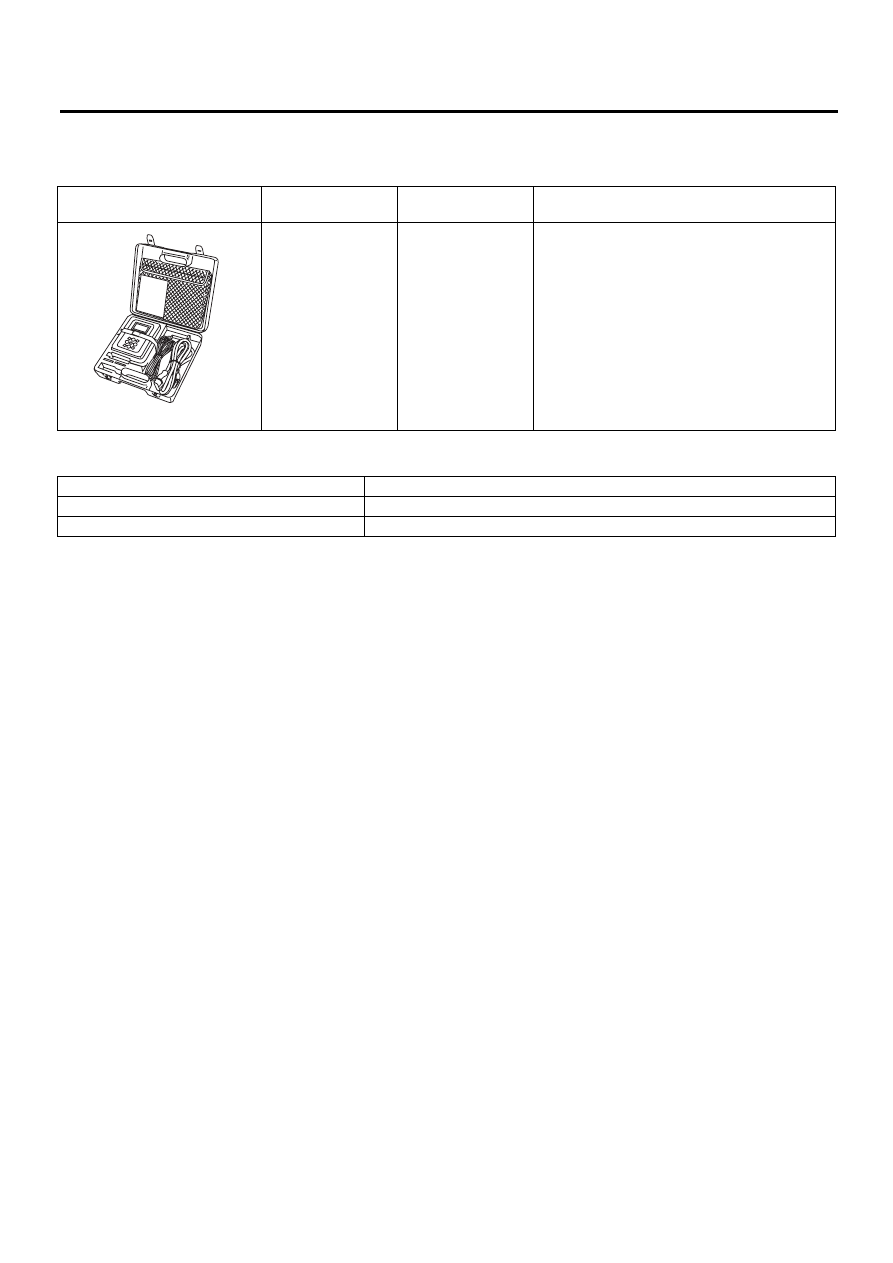

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

Комплект SUBARU
SELECT MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Используется для измерения сигналов датчиков.

ST1B022XG0

ABS(diag)-10

Расположение электрических компонентов

ABS (ДИАГНОСТИКА)

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

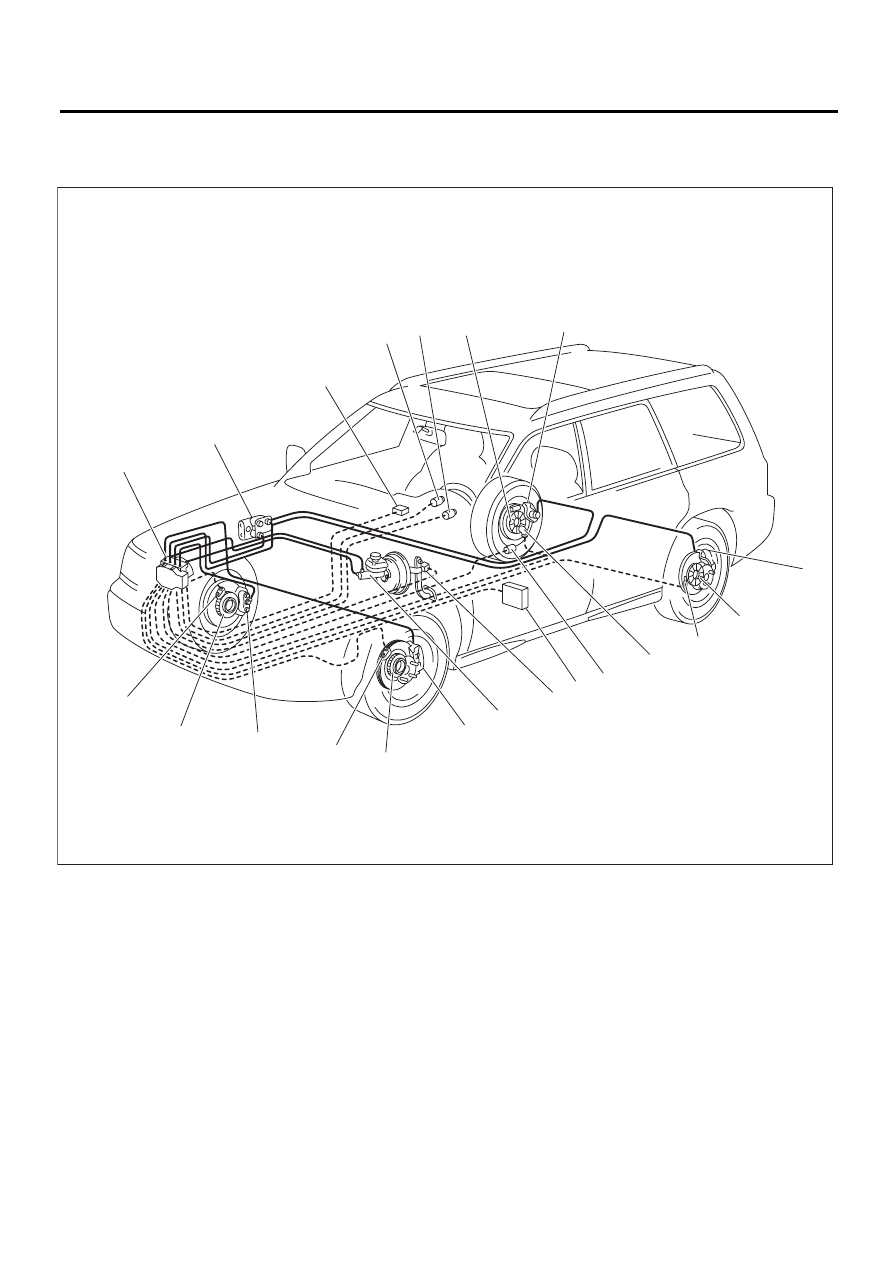

(1) Блок управления системы ABS и гидрав-

лический блок управления (ABSCM&H/U)

(5) Предупреждающая лампа антиб-

локировочной системы ABS

(9)

Выключатель стоп-сигналов

(6) Предупреждающая лампа тормоз-

ной системы (предупреждающая
лампа системы EBD)

(10) Двухканальный соединитель

(2)
(3)

Датчик скорости колеса системы ABS
Задающее кольцо сигнала скорости ко-
леса

(11) Рабочий тормозной цилиндр

(7) Разъем канала передачи данных

(12) Блок управления трансмис-

сией (только для модели АТ)

(4) Главный цилиндр

(8) Датчик ускорения

ABS00850

(1)

(10)

(5)

(3)

(6)

(8)

(9)

(4)

(2)

(2)

(2)

(2)

(3)

(3)

(3)

(7)

(12)

(11)

(11)

(11)

(11)

ABS(diag)-11

Расположение электрических компонентов

ABS (ДИАГНОСТИКА)

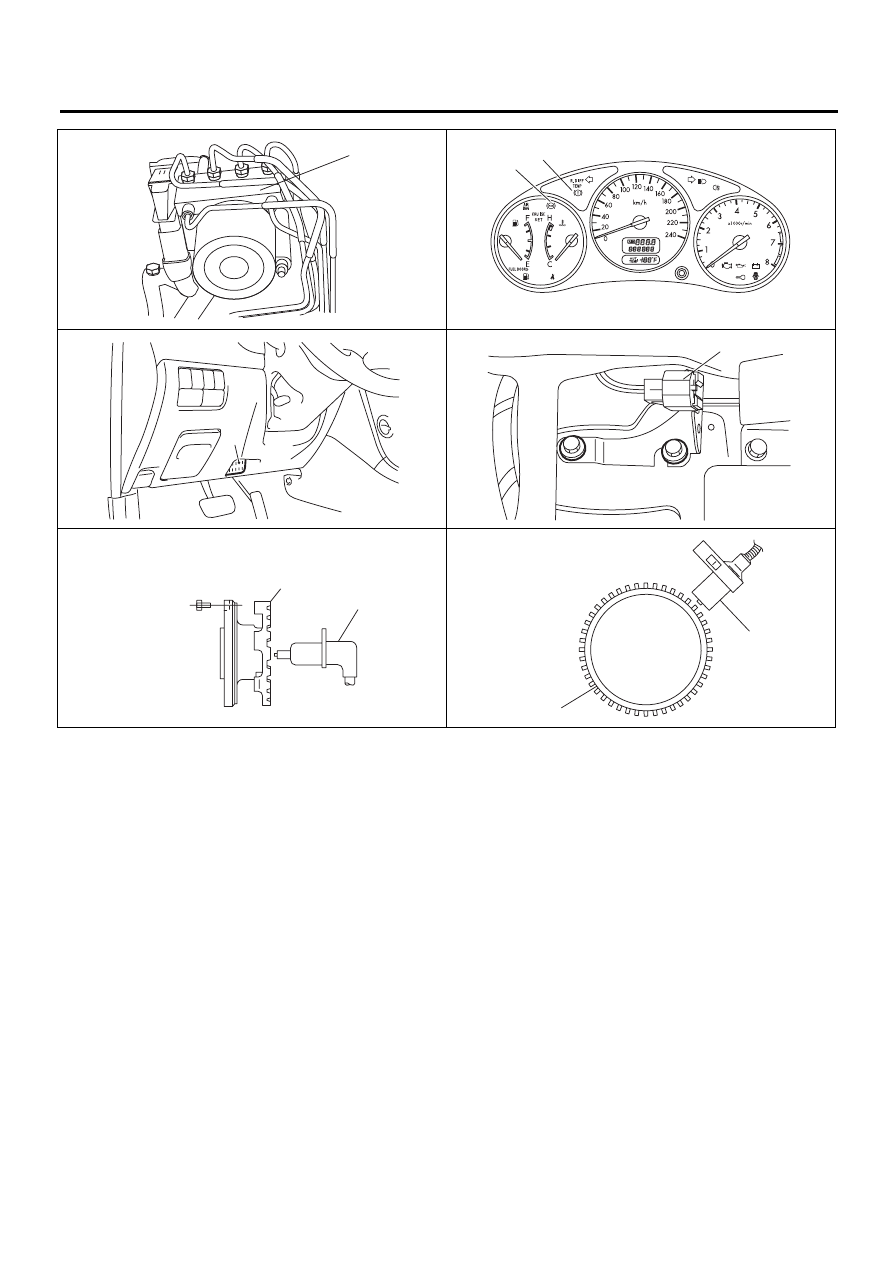

ABS00551

(1)

ABS00661

(6)

(5)

ABS00580

(7)

(8)

ABS00618

ABS00019

( 3 )

( 2 )

ЗАДНЕЕ КОЛЕСО

(3)

(2)

ABS00028

ПЕРЕДНЕЕ КОЛЕСО

ABS(diag)-12

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления

A: РАСПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

ПРИМЕЧАНИЕ:
• Номера клемм разъема ABSCM&H/U соответствуют тому, что показано на рисунке.
• При извлечении разъема из ABSCM&H/U загорается предупреждающая лампа системы ABS.

(A)

Модель с левосторонним управлением

(B)

Модель с правосторонним управлением











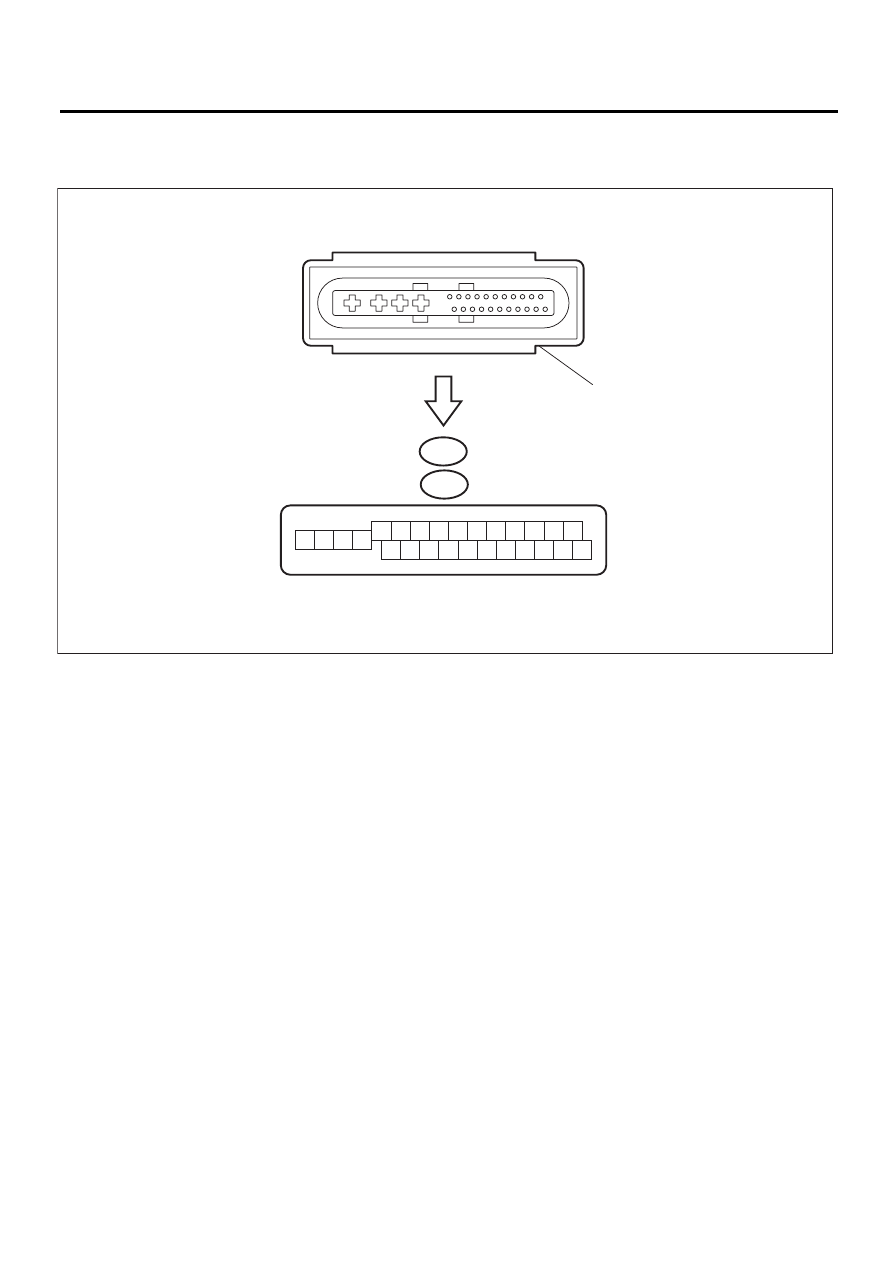

(1)

Разъем блока управления системы ABS
и гидравлического блока управления
(ABSCM&H/U)







ABS00662

F49

7 8 9 10 11

6

5

4

1

15

14

13

12

2 3

22 23 24 25 26

21

20

19

16 17 18

(1)

(B)

B301

(A)
