ABS-13

Цикловое управление системой ABS

ABS

ПРИМЕЧАНИЕ:
• Проведение циклового управления системой начинается с пункта А.
• "HIGH" означает высокое напряжение.
• "LOW" означает низкое напряжение.

В: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

1. УСЛОВИЯ ЗАВЕРШЕНИЯ ЦИКЛОВОГО
УПРАВЛЕНИЯ СИСТЕМОЙ ABS

Если соблюдены указанные ниже условия,
цикловое управление системой ABS завер-
шиться, и система ABS вернется в нормальный
режим работы.
1) Если скорость хотя бы одного колеса достиг-
нет 10 км/ч (6 миль/ч).
2) Если во время циклового управления систе-
мой педаль тормоза отпускается, и выключа-
тель стоп-сигналов переключается в положе-
ние OFF.
3) По завершении циклового управления сис-
темой системы ABS.
4) При обнаружении неисправности.

(1) Опорные значения порядка цик-

лового управления системой

(10) Передний левый клапан снижения

давления

(22) Давление рабочего тормозного ци-

линдра заднего правого колеса

(11) Передний левый клапан повыше-

ния давления

(23) Давление рабочего тормозного ци-

линдра заднего левого колеса

(2) Схема циклового управления

системой

(12) Передний правый клапан сниже-

ния давления

(24) 4 км/ч (2 миль/ч) или менее

(13) Передний правый клапан повыше-

ния давления

(25) 10 км/ч (6 миль/ч) или менее

(3) Рабочее давление циклового уп-

равления системой

(14) Задний правый клапан снижения

давления

(26) 1,5 секунды

(15) Задний правый клапан повышения

давления

(27) 1,0 секунда

(4) Скорость всех колес

(16) Задний левый клапан снижения

давления

(28) 1,4 секунды

(5) Ключ зажигания

(17) Задний левый клапан повышения

давления

(29) 0,6 секунды

(6) Предупреждающая лампа анти-

блокировочной системы ABS

(18) Электродвигатель насоса

(30) В пределах 0,5 секунды

(7) Переключатель стоп-сигнала

(19) Давление в главном цилиндре

(31) 0,4 секунды

(8) Точка А

(20) Давление рабочего тормозного ци-

линдра переднего левого колеса

(9) Реле клапана

(21) Давление рабочего тормозного ци-

линдра переднего правого колеса

ABS-14

Датчик скорости переднего колеса системы ABS

ABS

4. Датчик скорости переднего

колеса системы ABS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика скорости ко-
леса системы ABS, расположенный рядом с пе-
редней опорой стойки в моторном отсеке.
3) Отверните болты, крепящие жгут проводов
датчика скорости колеса системы ABS к стойке.

4) Снимите зажим для жгута проводов передне-
го датчика высоты автомобиля с кронштейна
(модель с фарами с газоразрядными лампами
высокой интенсивности свечения, только пра-
вая сторона), затем снимите болт, крепящий
датчик скорости колеса системы ABS к кузову.

5) Отверните болты, крепящие передний дат-
чик скорости колеса системы ABS к поворотно-
му кулаку и снимите передний датчик скорости
колеса системы ABS.

ОСТОРОЖНО:
• При снятии будьте осторожны, чтобы не
повредить наконечник и линию выступов
на наконечнике датчика скорости колеса
системы ABS
• При снятии не отсоединяйте жгут прово-
дов датчика скорости колеса системы ABS.

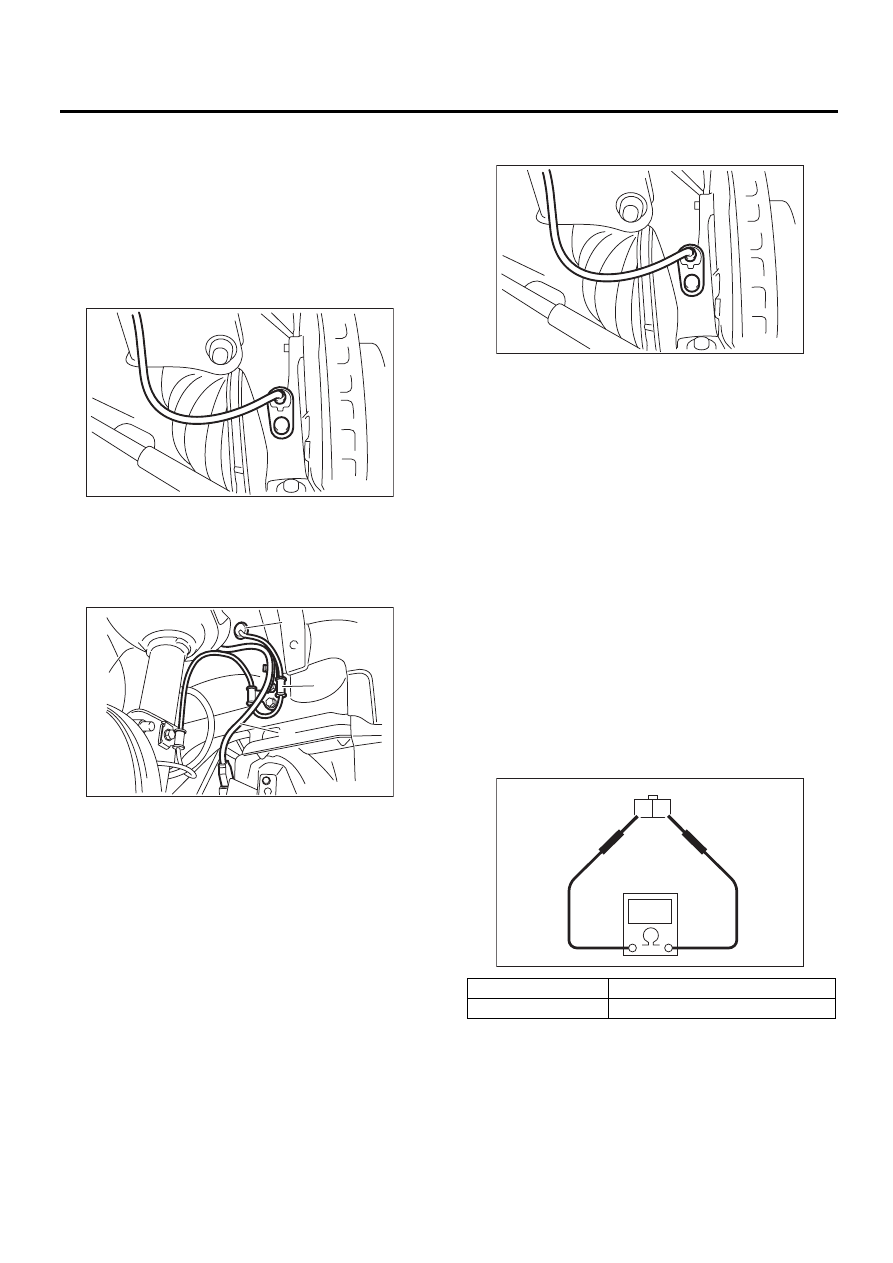

(1) К разъему датчика скорости переднего колеса сис-

темы ABS

(2) Кронштейн

(3) Жгут проводов переднего датчика высоты автомо-

биля

ABS00140

ABS00813

(2)

(1)

(3)

ABS00142

ABS-15

Датчик скорости переднего колеса системы ABS

ABS

В: УСТАНОВКА

1) Временно установите датчик скорости коле-
са системы ABS на поворотный кулак.

ОСТОРОЖНО:
При установке будьте осторожны, чтобы не
ударить наконечником датчика скорости
колеса системы ABS и задающим кольцом
сигнала скорости колеса по прилегающим
металлическим деталям.

2) Установите передний датчик скорости коле-
са системы ABS на стойку и кронштейн фарту-
ка колеса.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

3) Прикрепите зажим жгута проводов передне-
го датчика высоты автомобиля к кронштейну.
(Модель с фарами с газоразрядными лампами
высокой интенсивности свечения, только пра-
вая сторона)
4) Проверьте зазор датчика. <См. ABS-16, ЗА-
ЗОР ДАТЧИКА, ПРОВЕРКА, Датчик скорости
переднего колеса системы ABS.>
Если зазор выходит за пределы стандартных
значений, отрегулируйте заново с помощью
проставки (Деталь № 26755AA000).

Стандартные значения для зазора датчика
скорости колеса системы ABS:

0,3 — 0,8 мм (0,012 — 0,031 дюйма)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Проверьте идентификацию (метку) на жгуте
проводов, чтобы убедиться в ее соответствии.
(Правая сторона: красный, левый: синий)
5) Отрегулировав зазор датчика скорости ко-
леса системы ABS, прикрепите разъем к датчи-
ку скорости колеса системы ABS.
6) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

1) Проверьте наконечник датчика скорости ко-
леса системы ABS на предмет наличия инород-
ных частиц или повреждений. При необходи-
мости очистите наконечник или замените дат-
чик скорости колеса системы ABS.
2) Измерьте сопротивление датчика скорости
колеса системы ABS.
Если сопротивление не соответствует стан-
дартным значениям, замените датчик скоро-
сти колеса системы ABS на новый.

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса
системы ABS на предмет разрыва цепи. При
необходимости, замените его на новый.

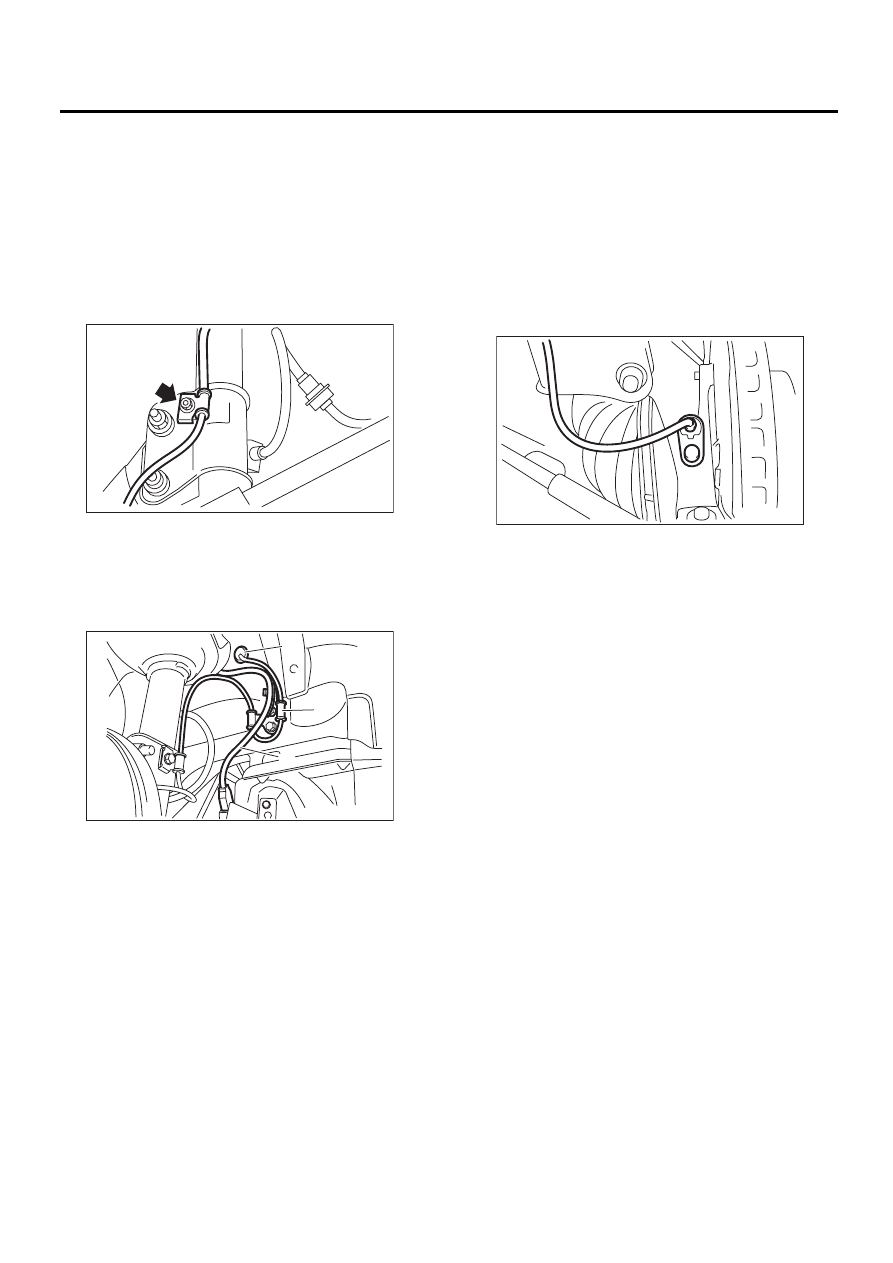

(1) К разъему датчика скорости переднего колеса сис-

темы ABS

(2) Кронштейн
(3) Жгут проводов переднего датчика высоты автомо-

биля

ABS00142

ABS00813

(2)

(1)

(3)

Клемма №

Технические характеристики

1 и 2

1,25±0,25 кОм

ABS00142

ABS00871

1 2

ABS-16

Датчик скорости переднего колеса системы ABS

ABS

2. ЗАЗОР ДАТЧИКА

1) Измерьте расстояние "А" между датчиком
скорости колеса системы ABS и лицевой сторо-
ной контакта датчика.

2) Измерьте расстояние "В" между поверхнос-
тью, где передний поворотный кулак прилега-
ет к датчику скорости колеса системы ABS и
задающему кольцу сигнала скорости колеса.

ПРИМЕЧАНИЕ:
Измеритель должен касаться верхней части
зубьев задающего кольца сигнала скорости ко-
леса.

3) Задайте результаты измерений в следую-
щую формулу, произведите вычисления и най-
дите зазор между лицевой стороной контакта
датчика скорости колеса системы ABS и по-
верхностью зубьев задающего кольца сигнала
скорости колеса.
Зазор датчика скорости колеса системы
ABS = B – A

Стандартные значения для зазора датчика
скорости колеса системы ABS:

0,3 — 0,8 мм (0,012 — 0,031 дюйма)

ПРИМЕЧАНИЕ:
Если зазор выходит за пределы стандартных
значений, отрегулируйте заново с помощью
проставки (Деталь № 26755AA000).

3. ВЫХОДНОЕ НАПРЯЖЕНИЕ

Выходное напряжение проверяется по следую-
щему методу. Установите резистор и конден-
сатор, затем вращайте колесо со скоростью
2,75 км/ч (2 миль/ч) или аналогичной ей.

Стандартное значение выходного напряже-
ния:

0,12 — 1 В (при 20 Гц)

ПРИМЕЧАНИЕ:
За информацией о номерах клемм обратитесь
к разделу “1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS.” <См. ABS-15, ДАТЧИК СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА,
Датчик скорости переднего колеса системы
ABS.>

D: РЕГУЛИРОВКА

Отрегулируйте зазор с помощью проставок (Де-
таль № 26755AA000).

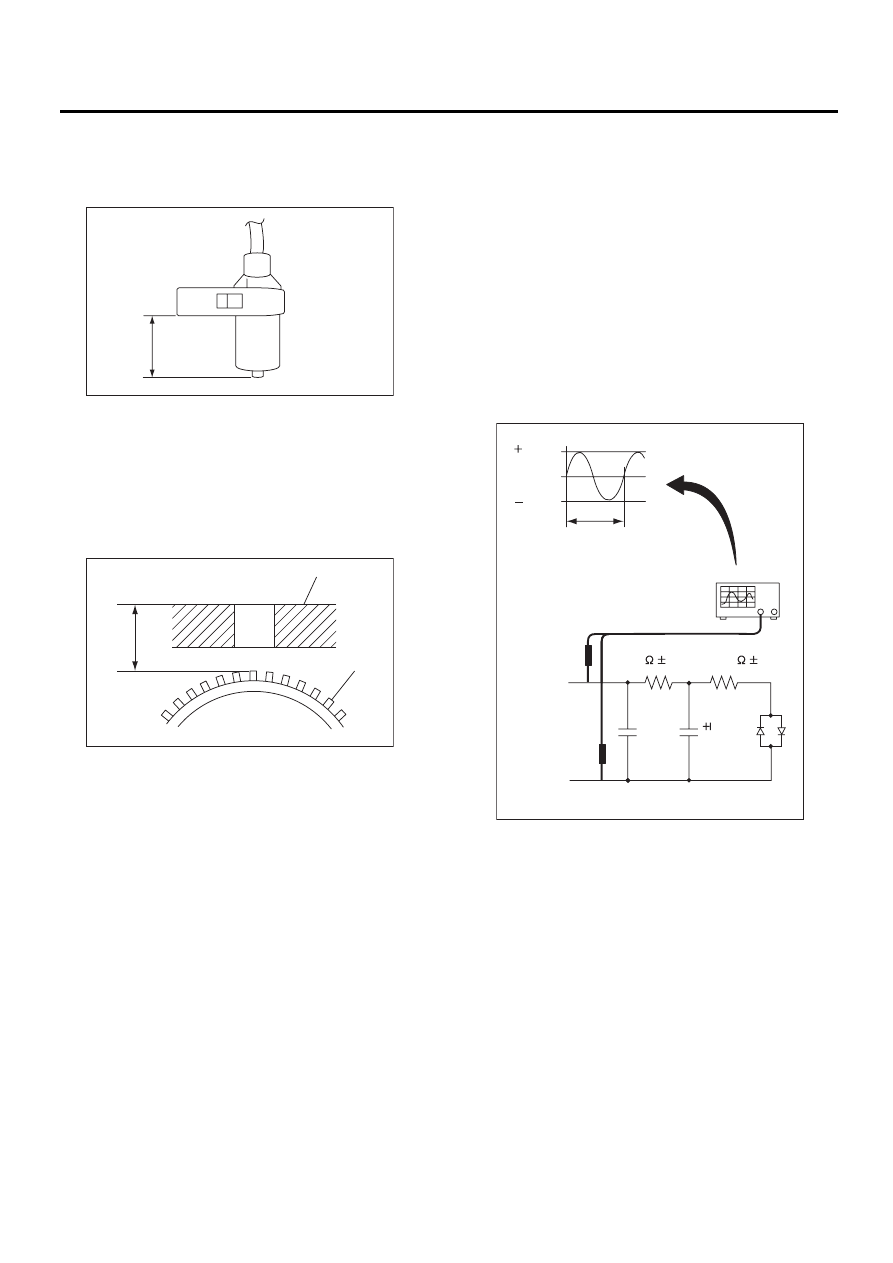

(1) Передний поворотный кулак

(2) Задающее кольцо сигнала скорости колеса

ABS00144

A

ABS00145

(1)

(2)

B

(1) Осциллограф

(2) Клеммы

ABS00146

60 mV

(2)

(1)

20 Hz

(2)

1 nF

60 mV

0

17.8 K       5 %

33 nF     20 %

562       5 %
