RS-9

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

2. ЗАДНЯЯ ВТУЛКА

1) Снимите продольный рычаг с основания за-
дней ступицы. <См. DS-23, СНЯТИЕ, Задняя
полуось.>
2) Выпрессуйте заднюю втулку с помощью спе-
циального инструмента.
ST

927730000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

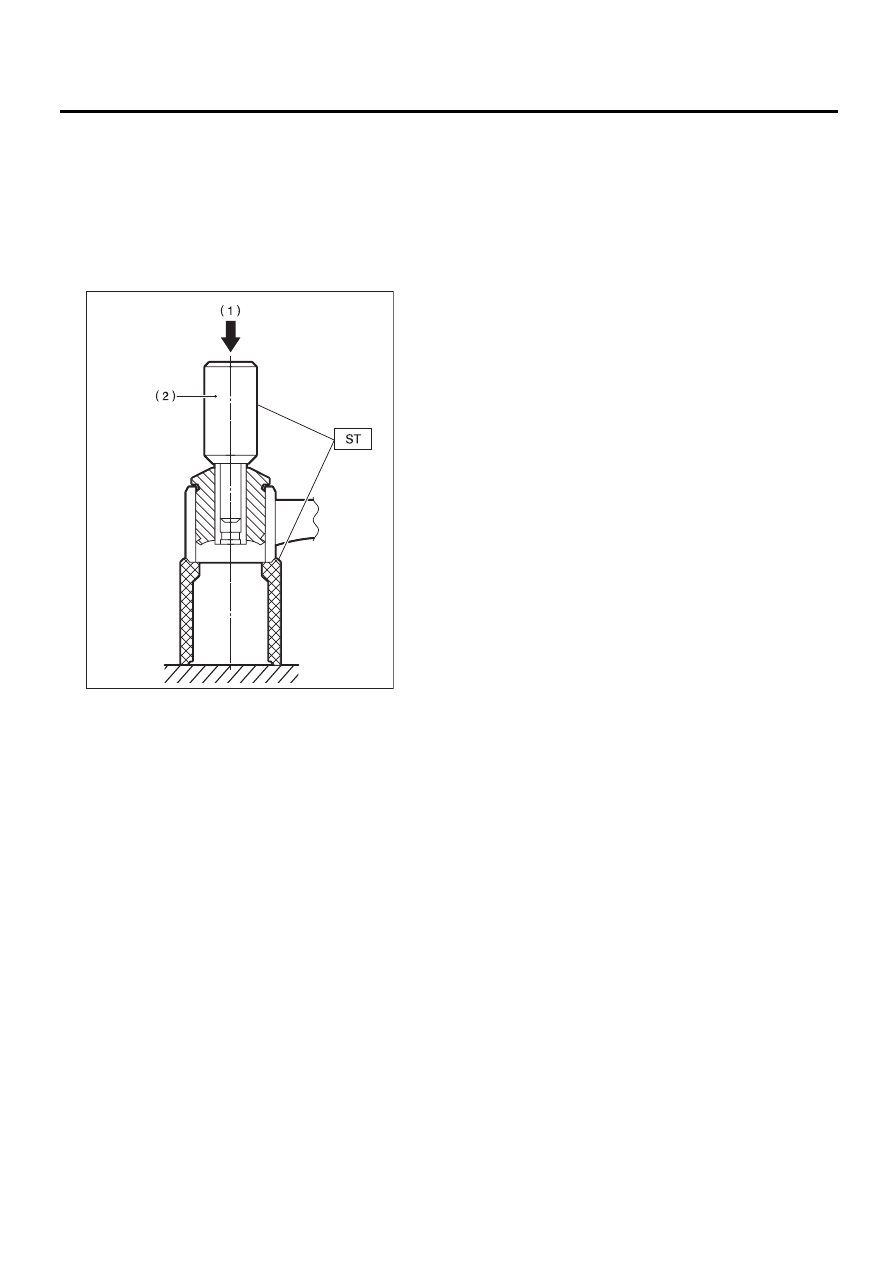

С помощью специального инструмента запрес-
суйте втулку в продольный рычаг.
ST

927720000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

ОСТОРОЖНО:
Поверните плунжер обратной стороной и
вдавливайте его до тех пор, пока его торце-
вая поверхность не коснется торцевой по-
верхности продольного рычага.

(1) Нажать

(2) Посадочное место в продольном рычага

RS-00015

(1) Нажать

(2) Передняя втулка

(3) Продольный рычаг

RS-00017

(1)

(2)

(3)

ST

RS-10

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

2.ЗАДНЯЯ ВТУЛКА

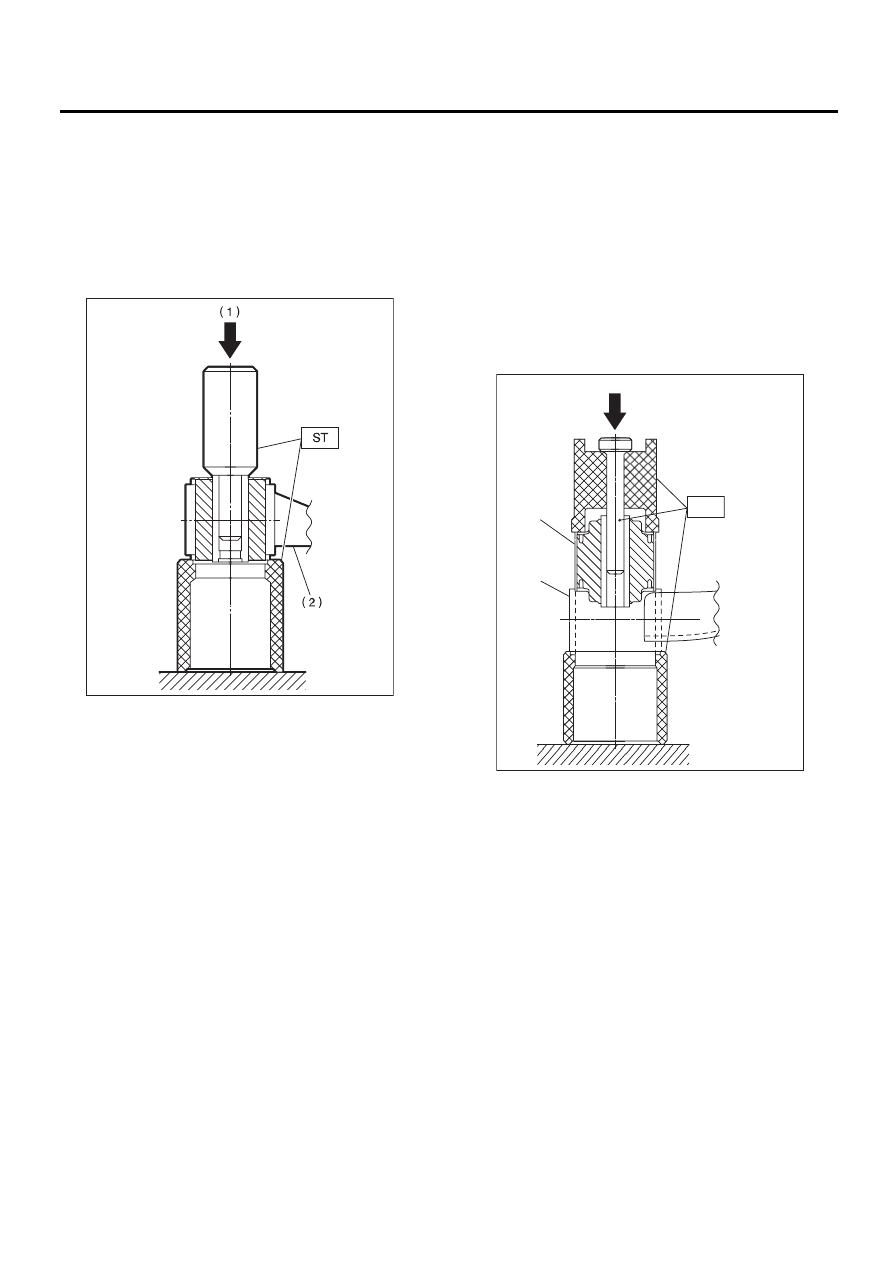

1) С помощью специального инструмента за-
прессуйте втулку в продольный рычаг.
ST

927730000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

ПРИМЕЧАНИЕ:
Если втулка трудно запрессовывается в про-
дольный рычаг, разведите смазку для шин во-
дой и нанесите на внутреннюю поверхность
специального инструмента в качестве смазки.

Предусмотренный смазочный материал:

Смазка для шин TIRE LUBE: Вода = 1: 3

2) Нажимайте на плунжер специального инс-
трумента до тех пор, пока фланец втулки не
покажется за продольным рычагом.
ST

927730000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

(1) Нажать

RS-00018

(1)

ST

(1) Плунжер

(2) Фланец

RS-00019

ST

(1)

(2)

RS-11

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

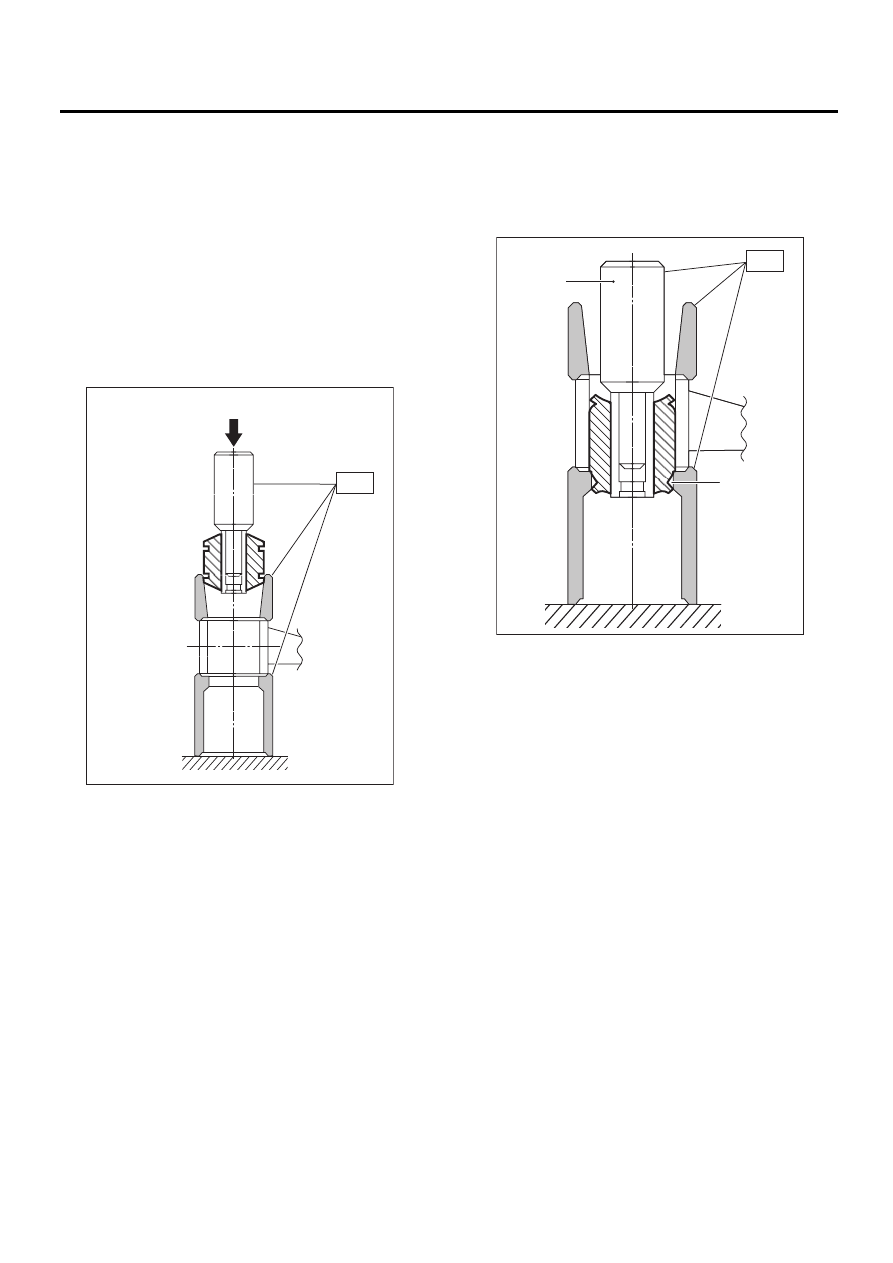

3) Поверните продольный рычаг обратной сто-
роной. Как описывалось в предыдущей проце-
дуре, нажмите на плунжер специального инс-
трумента в противоположном направлении, по-
ка втулка не встанет на предусмотренное
место в продольном рычаге.
ST

927730000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

4) Установите продольный рычаг на основании
задней ступицы. <См. DS-26, УСТАНОВКА, За-
дняя полуось.>

E: ПРОВЕРКА

Проверьте продольный рычаг на предмет изги-
бов, коррозии и повреждений.

(1) Нажать

(2) Плунжер

RS-00020

RS-12

Задняя стойка

ЗАДНЯЯ ПОДВЕСКА

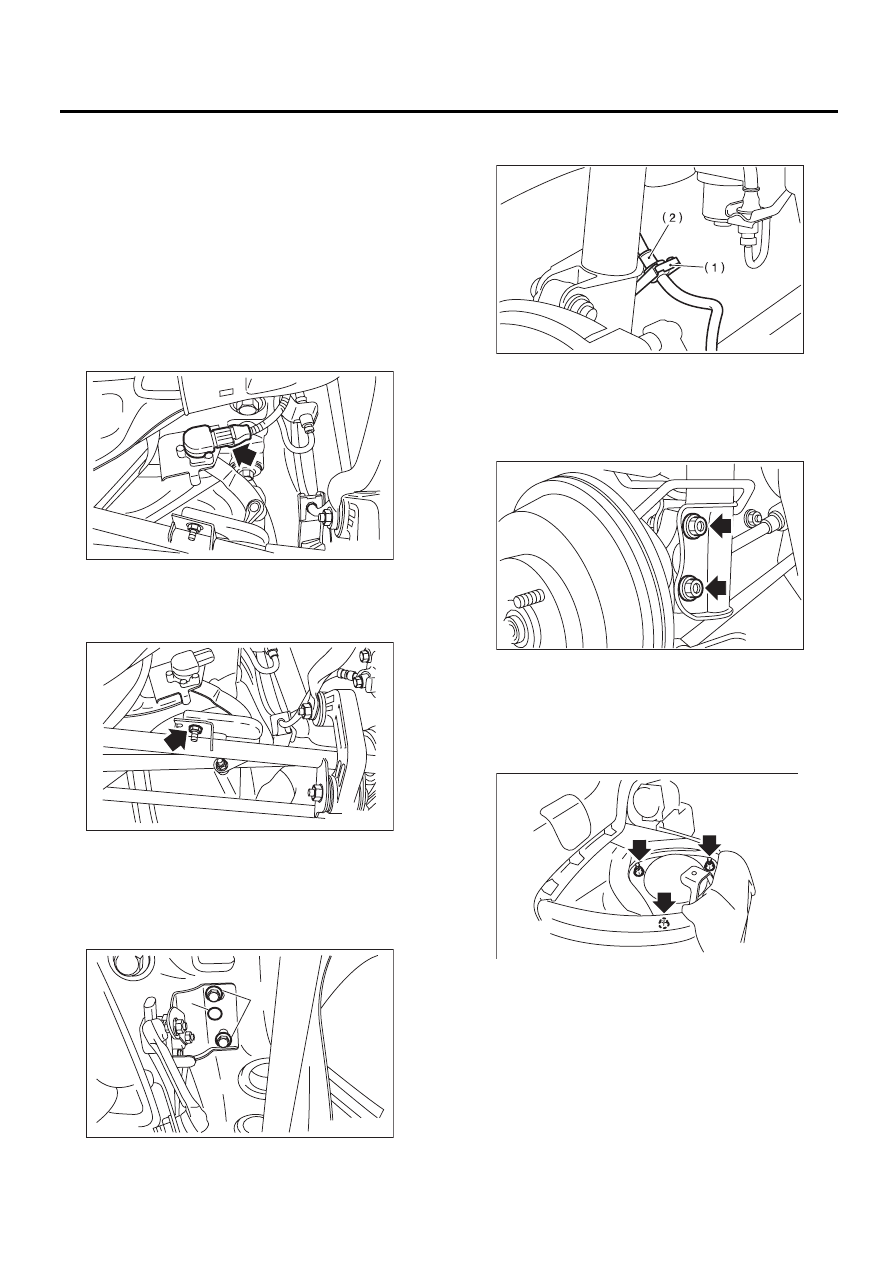

5. Задняя стойка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку стойки в внутренней отде-
лке задней четверти.
3) Ослабьте гайки задних колес. Поднимите
автомобиль на подъемнике и снимите задние
колеса.
4) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (Модель с лампами фар вы-
сокой интенсивности свечения, только правая
сторона)

5) Снимите гайки, крепящие поперечную тягу и
кронштейн заднего датчика высоты автомоби-
ля. (Модель с лампами фар высокой интенсив-
ности свечения, только правая сторона)

6) Снимите болт (А) и зажим (В), крепящие
кронштейн заднего датчика высоты автомоби-
ля на поперечной балке, затем снимите узел
заднего датчика высоты автомобиля. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

7) Снимите хомут тормозного шланга, затем
снимите тормозной шланг с задней стойки.

8) Снимите болты, крепящие заднюю стойку на
основании задней ступицы.

ОСТОРОЖНО:
Не натягивайте слишком сильно тормозной
шланг и жгут проводов датчика скорости
колеса системы АВS.
9) Снимите гайки, крепящие опору стойки на
кузове автомобиля.

RS-00224

RS-00225

(A)

(B)

RS-00226

(1) Хомут тормозного шланга

(2) Тормозной шланг

RS-00021

RS-00022

RS-00200
