ПЕРЕДНЯЯ ПОДВЕСКА

FS

Страница

1.

Общие сведения .......................................................................................2

2.

Углы установки колес  .............................................................................6

3.

Передний рычаг  .....................................................................................15

4.

Передний шаровой шарнир ...................................................................18

5.

Передняя стойка ....................................................................................19

6.

Передний стабилизатор  ........................................................................23

7.

Передняя поперечная балка  ................................................................24

8.

Подрамник ..............................................................................................26

9.

Общая таблица диагностики .................................................................27

FS-2

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

1. Общие сведения

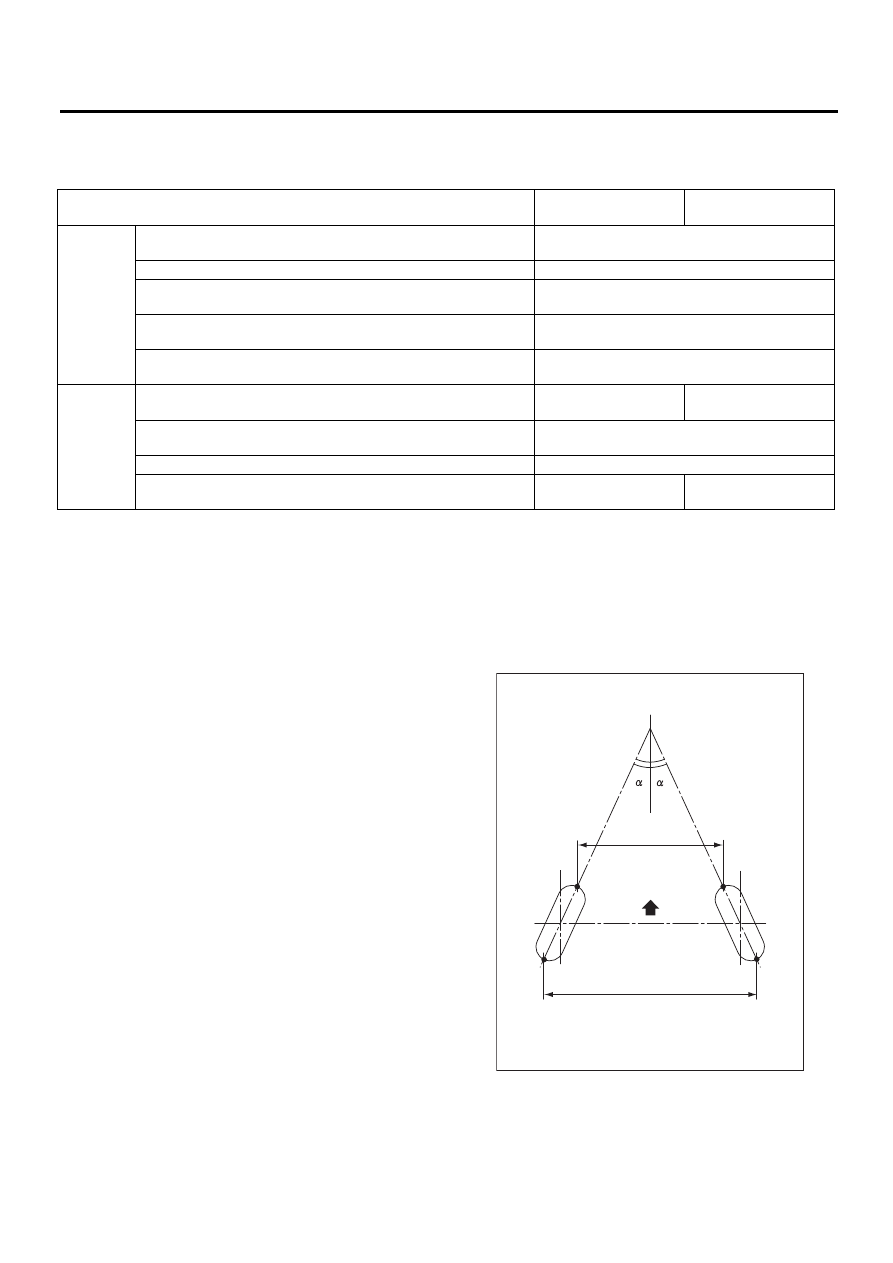

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Если допуски схождения или раз-
вала колес превышают технические характе-
ристики, отрегулируйте схождение или развал
колес до нормативных величин.

• Данный автомобиль не оборудован механиз-
мами для установки и регулировки других эле-
ментов подвески. Если размеры других элемен-
тов подвески не соответствуют предусмотрен-
ным техническим характеристикам, проверьте
детали подвески и соединительные элементы
на предмет деформации и при необходимости
замените их на новые.

Модель

Модели без турбо-

наддува двигателя

Модели с турбонна-

дувом двигателя

Передние

колеса

Развал (Допуск:

±0°45′, Разница между правым и левым ко-

лесом: не более 45

′)

–0°25

′

Угол продольного наклона (Справочная величина)

3°03

′

Угол схождения колес

0

±3 мм (0±0,12 дюйма) Угол схождения (сум-

ма величин для обоих колес): 0°

±0°15′

Угол поперечного наклона поворотного шкворня (Справоч-
ная величина)

13°12

′

Высота колесной арки (Допуск:

+12

 /

–24

 мм (

+0,47

/

–0,94

 дюйма))

437 мм

(17,20 дюйма)

Задние

колеса

Развал (Допуск:

±0°45′, Разница между правым и левым ко-

лесом: не более  45

′)

–0°50

′

–0°55

′

Угол схождения колес

2

±3 мм (0,079±0,118 дюйма) Угол схождения

(сумма величин для обоих колес): 0°10

′±0°15′

Угол привода (Допуск:

±0°30′)

0°

Высота колесной арки (Допуск:

+12

 /

–24

 мм (

+0,47

/

–0,94

 дюйма))

440 мм

(17,32 дюйма)

435 мм

(17,13 дюйма)

(1) Передние колеса

A – B = положительное значение: Схождение, отрица-
тельное: Расхождение
α = Индивидуальные углы схождения

FS-00001

B

A

(1)

FS-3

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

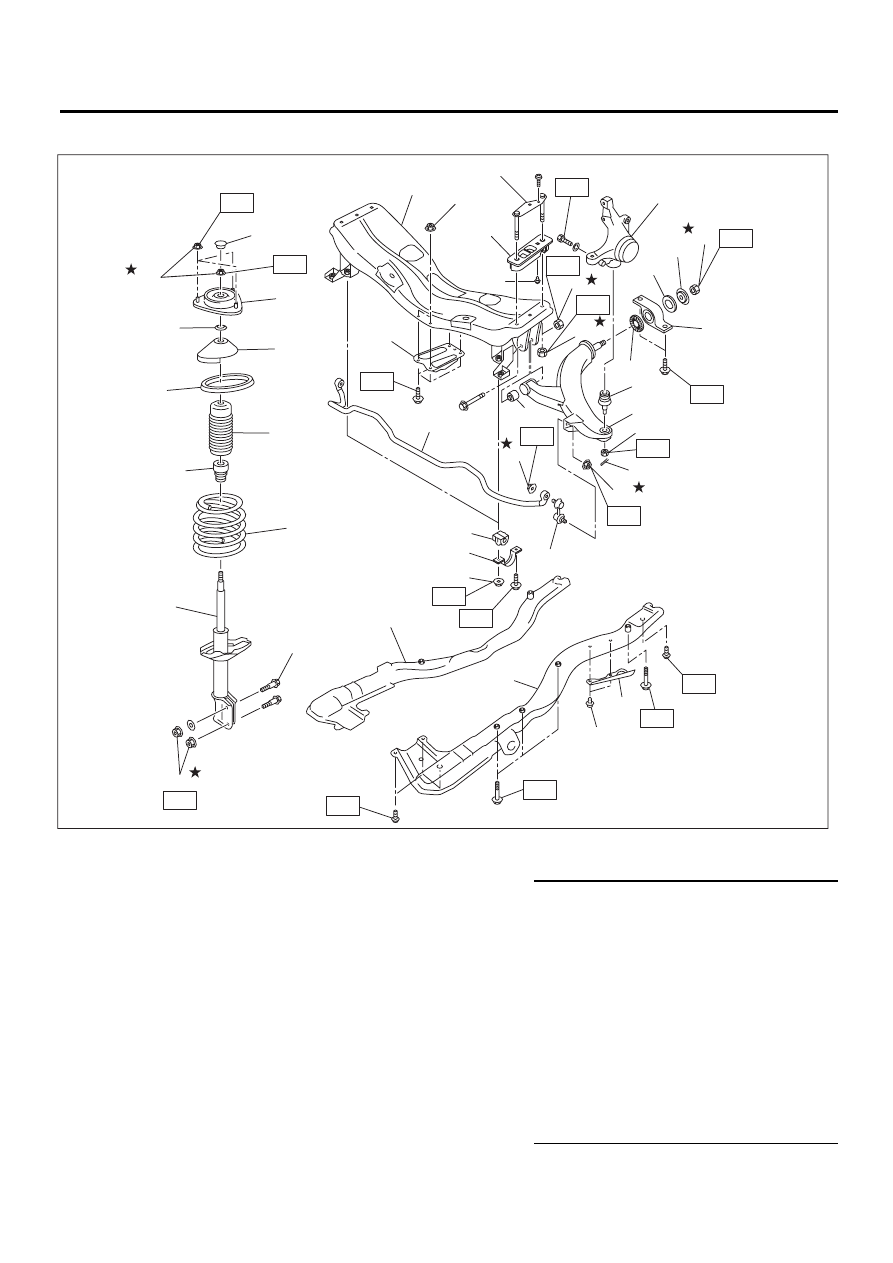

В: УЗЕЛ

(1)

Передняя поперечная балка

(17) Пылезащитное уплотнение

(33) Фланцевая гайка

(2)

Болтовое соединение

(18) Опора стойки





(3)

Поворотный кулак

(19) Проставка

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(4)

Шайба

(20) Верхнее гнездо пружины

T1: 20 (2,0, 14,5)

(5)

Резиновый упор (задний)

(21) Резиновая прокладка

T2: 25 (2,5, 18,1)

(6)

Задняя втулка

(22) Пылезащитный чехол

T3: 40 (4,1, 30)

(Затяните еще на 60°)

(7)

Резиновый упор (передний)

(23) Отбойник

(8)

Шаровой шарнир

(24) Витая пружина

T4: 45 (4,6, 33)

(9)

Передний рычаг

(25) Амортизационная стойка

T5: 50 (5,1, 37)

(10) Шплинт

(26) Регулировочный болт

T6: 55 (5,6, 41)

(11) Передняя втулка

(27) Корончатая гайка

T7: 70 (7,1, 52)

(12) Тяга стабилизатора

(28) Самоконтрящаяся гайка

T8: 71 (7,2, 52)

(13) Хомут

(29) Подрамник

T9: 100 (10,2, 74)

(14) Втулка

(30) Накладка

T10: 175 (17,8, 129)

(15) Стабилизатор

(31) Зажим

T11: 190 (19,4, 140)

(16) Пластина под домкрат

(32) Проставка

T1: 250 (25,5, 184)

FS-00266

T1

T10

T6

T5

T11

T12

T3

T4

T2

T2

T7

T4

T8

T8

T8

T6

(17)

(28)

(18)

(19)

(20)

(21)

(22)

(29)

(1)

(33)

(2)

(3)

(23)

(24)

(25)

(26)

(28)

(28)

(28)

(6)

(4)

(5)

(7)

(8)

(12)

(13)

(14)

(11)

(15)

(16)

(9)

(27)

(10)

(28)

(28)

(33)

(28)

(30)

(31)

(29)

T9

T9

(31)

(32)

FS-4

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО:

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• Используйте оригинальную смазку SUBARU,
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Перед закреплением детали в тисках, уста-
новите между деталью и тисками прокладоч-
ный материал, такой как деревянные бруски,
алюминиевые пластины или кусок обтирочного
материала.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с указанным мо-
ментом затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
