Subaru Forester (2008 год). Руководство - часть 503

CL-3

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

B: УЗЕЛ

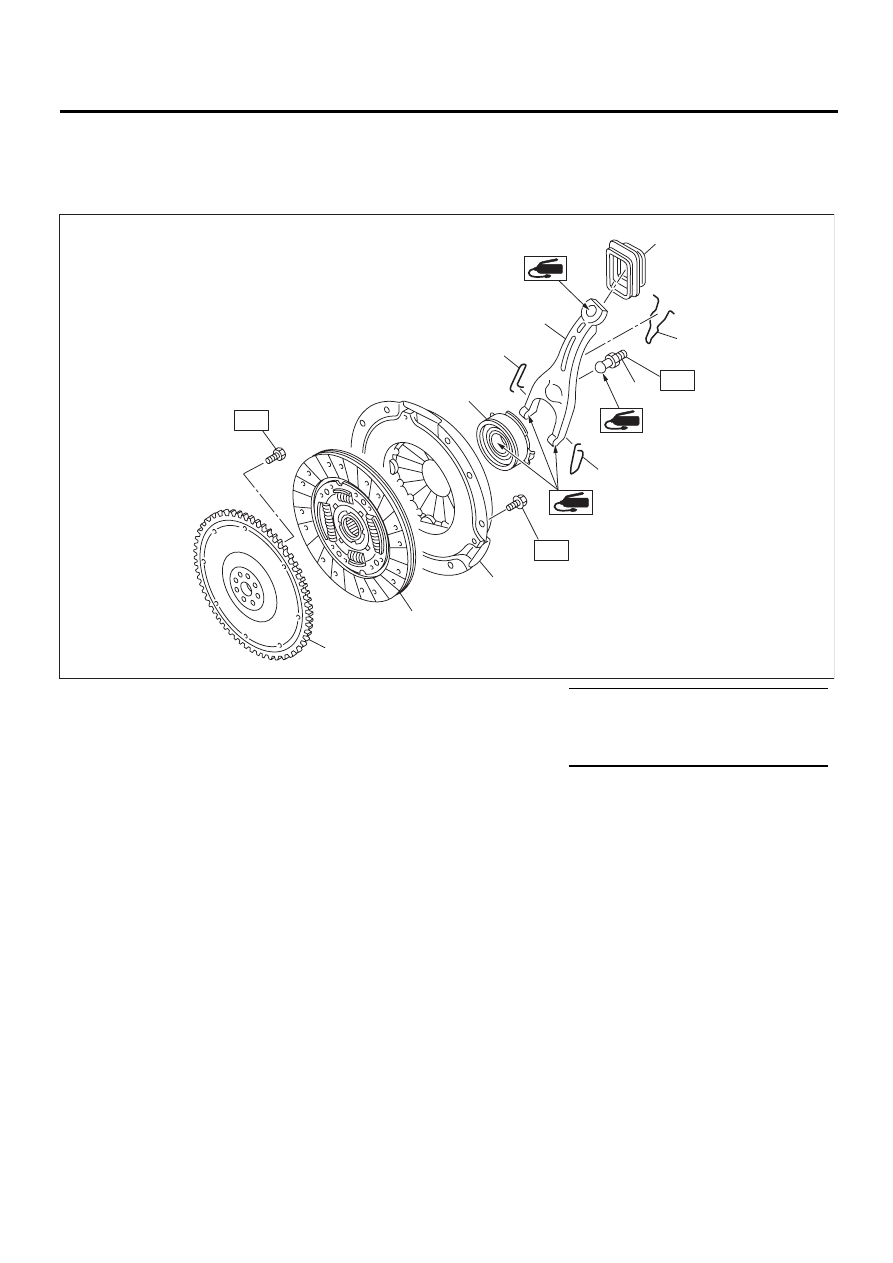

1. УЗЕЛ СЦЕПЛЕНИЯ

Модель без турбонаддува

(1)

Пылезащитный кожух выжимного
рычага

(6)

Выжимной подшипник

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Пружина рычага

(7)

Корзина сцепления

T1: 16 (1,6, 11,8)

(3)

Шарнир

(8)

Диск сцепления

T2: 72 (7,3, 53,1)

(4)

Выжимной рычаг

(9)

Маховик





(5)

Зажим





CL-00496

(4)

(2)

(1)

(9)

(5)

(6)

(7)

(8)

(3)

(5)

T2

T1

T1

CL-4

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

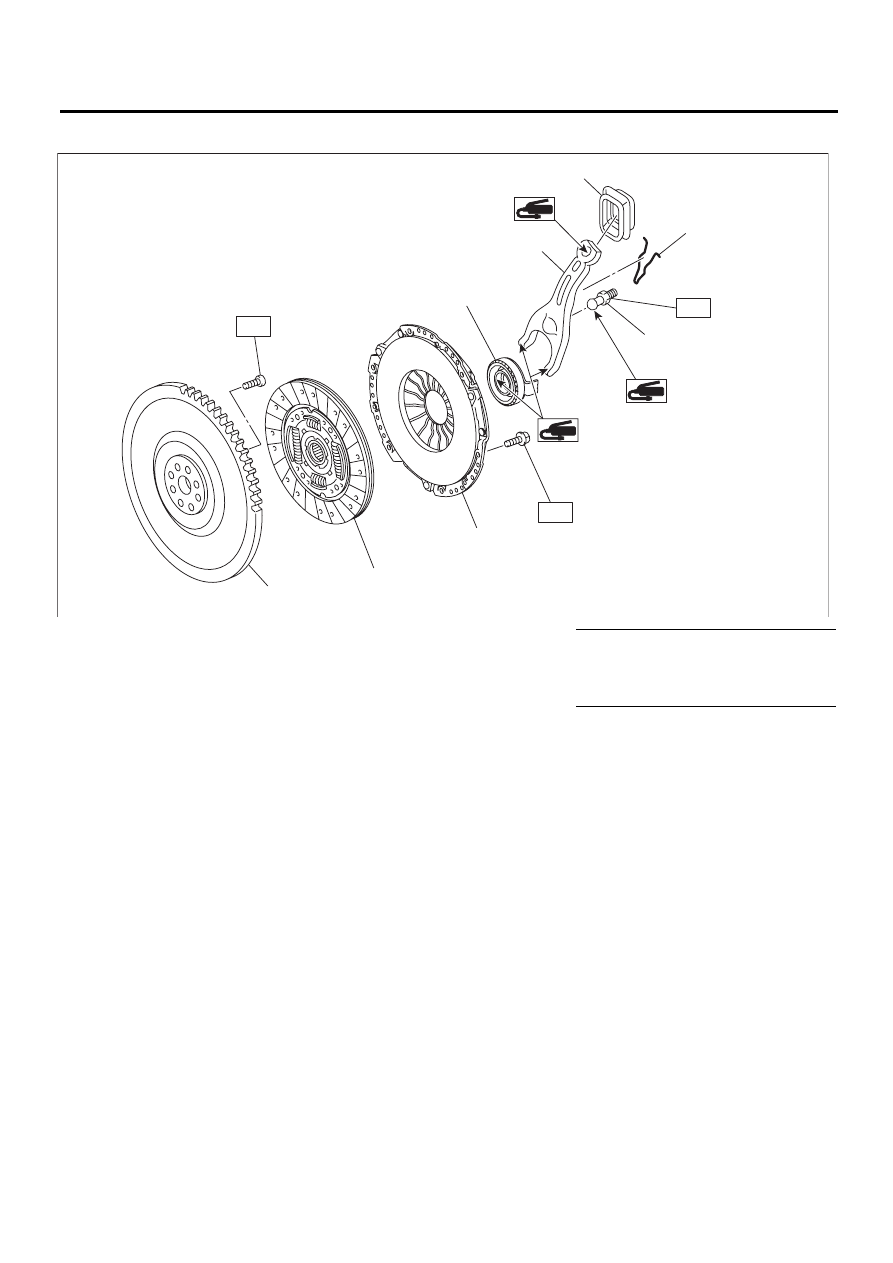

Модель с турбонаддувом

(1)

Пылезащитный кожух выжим-
ного рычага

(5)

Выжимной подшипник

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Пружина рычага

(6)

Корзина сцепления

T1: 16 (1,6, 11,6)

(3)

Шарнир

(7)

Диск сцепления

T2: 72 (7,3, 52,8)

(4)

Выжимной рычаг

(8)

Маховик



CL-00498

(1)

(2)

(4)

(3)

(5)

T1

(6)

(8)

T1

(7)

T2

CL-5

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

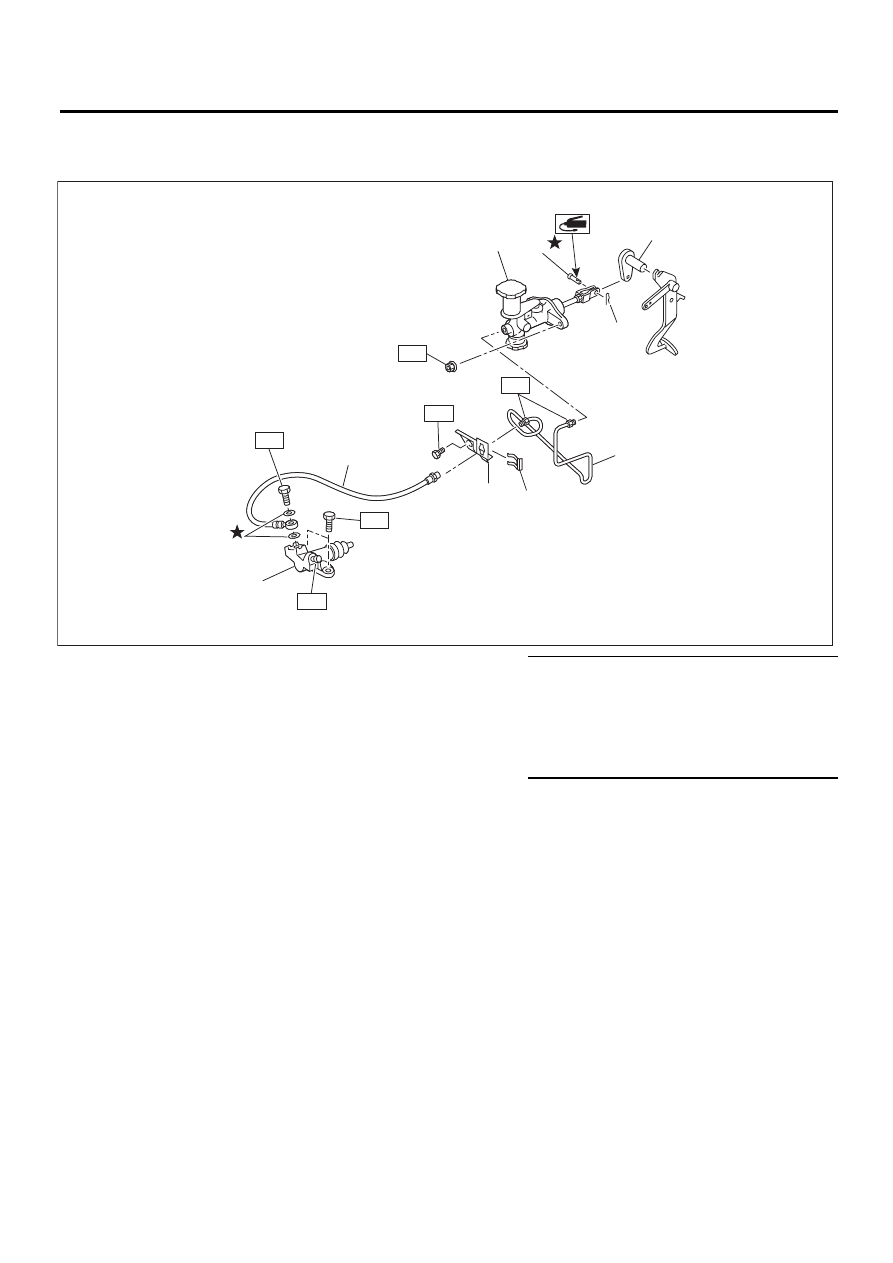

2. ТРУБКА И ШЛАНГ СЦЕПЛЕНИЯ (МОДЕЛЬ БЕЗ ТУРБОНАДДУВА)

Модель с левосторонним управлением

(1) Рабочий цилиндр

(7)

Узел главного цилиндра

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Шайба

(8)

Штифт с отверстием под шплинт

T1: 7,8 (0,8, 5,8)

(3) Шланг сцепления

(9)

Стопорный штифт

T2: 15 (1,5, 11,1)

(4) Кронштейн

(10) Рычаг

T3: 18 (1,8, 13,3)

(5) Зажим



T4: 25 (2,5, 18,4)

(6) Трубка сцепления



T5: 37 (3,8, 27,3)

CL-00374

(8)

(7)

(9)

(10)

(6)

(5)

(4)

T4

T2

T3

(1)

T5

T1

T3

(2)

(3)

CL-6

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

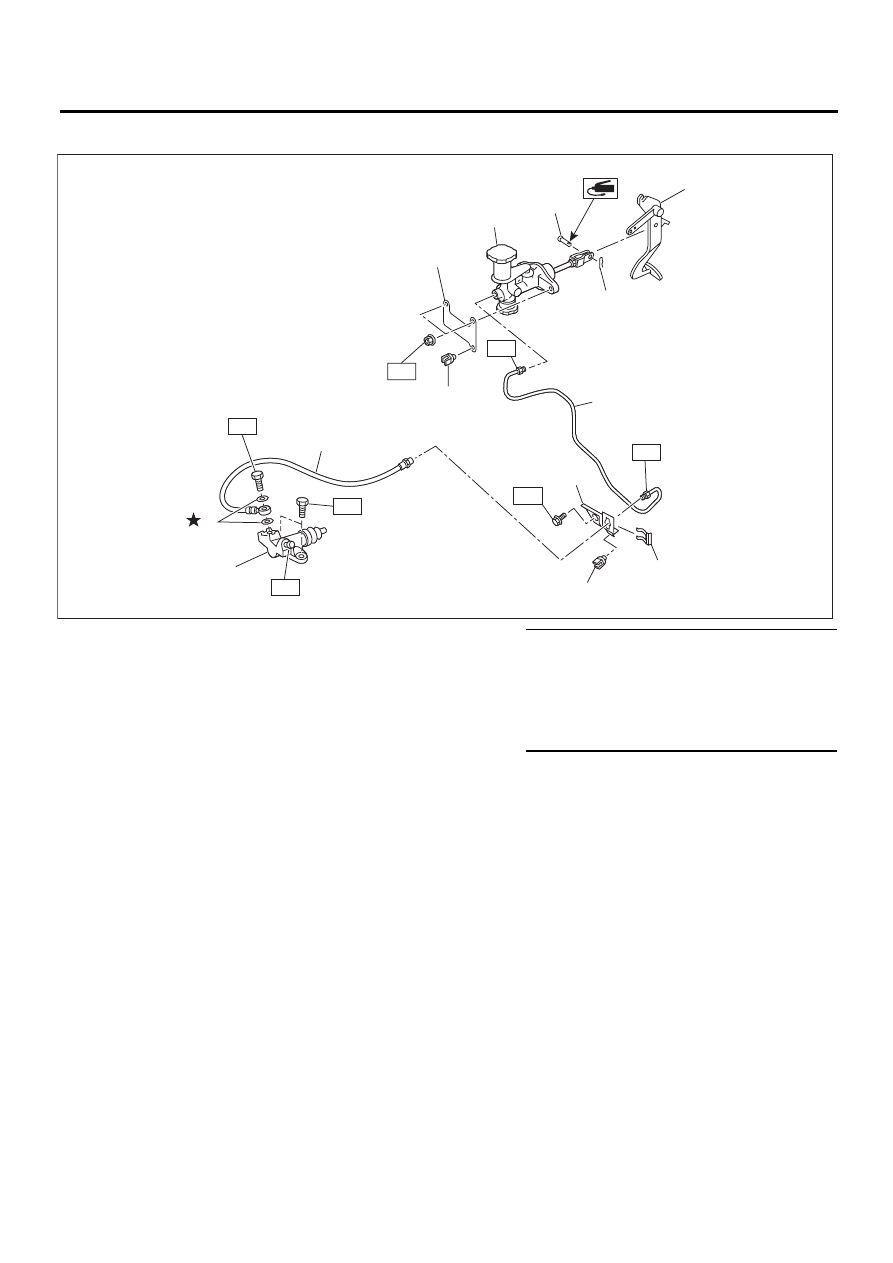

Модель с правосторонним управлением

(1) Рабочий цилиндр

(7)

Узел главного цилиндра

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Шайба

(8)

Штифт с отверстием под шплинт

T1: 7,8 (0,8, 5,8)

(3) Шланг сцепления

(9)

Стопорный штифт

T2: 15 (1,5, 11,1)

(4) Кронштейн

(10)

Педаль

T3: 18 (1,8, 13,3)

(5) Хомут

(11)

Зажим

T4: 25 (2,5, 18,4)

(6) Трубка сцепления

(12)

Кронштейн

T5: 37 (3,8, 27,3)

CL-00003

T3

T2

T2

T4

(9)

(7)

(4)

(11)

(6)

(11)

(12)

(5)

(10)

(1)

T5

T1

T3

(2)

(3)

(8)
