Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ПЕРЕКЛЮ-
ЧАТЕЛЕМ БЛОКИРАТОРА И МАССОЙ КУЗОВА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от TCM и выключателя бло-
киратора
3) Измерьте сопротивление в жгуте проводов между
переключателем блокиратора и массой кузова.

Разъемы и клеммы

(T7) № 5 — Масса кузова:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните раз-
рыв в жгуте про-
водов между пе-
реключателем
блокиратора и
массой кузова, и
плохой контакт в
разъеме.

5

ПРОВЕРКА ВХОДНОГО СИГНАЛА TCM.
1) Переведите рычаг селектора в каждый диапазон.
2) Установите каждый диапазон и измерьте соответс-
твующее напряжение между TCM и массой шасси.

Разъемы и клеммы

Диапазон P

(B55) № 14 — Масса кузова:

Диапазон R

(B55) № 13 — Масса кузова:

Диапазон N

(B55) № 11 — Масса кузова:

Диапазон D

(B55) № 10 — Масса кузова:

Диапазон 3-ей передачи

(B55) № 8 — Масса кузова:

Диапазон 2-ой передачи

(B55) № 7 — Масса кузова:

Диапазон 1-ой передачи

(B55) № 9 — Масса кузова:

Напряжение составляет
10 В или более?

Проверьте на
предмет времен-
ного плохого кон-
такта.

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

Шаг

Проверка

Да

Нет

4AT(diag)-38

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

B: КДН P0712 НИЗКИЙ ВХОДНОЙ СИГНАЛ В ЦЕПИ ДАТЧИКА

ТЕМПЕРАТУРЫ ATF

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В цепи входного сигнала между датчика температуры ATF имеется разрыв или короткое замыкание
ПРИЗНАК НЕИСПРАВНОСТИ:
Чрезмерный рывок при переключении передач

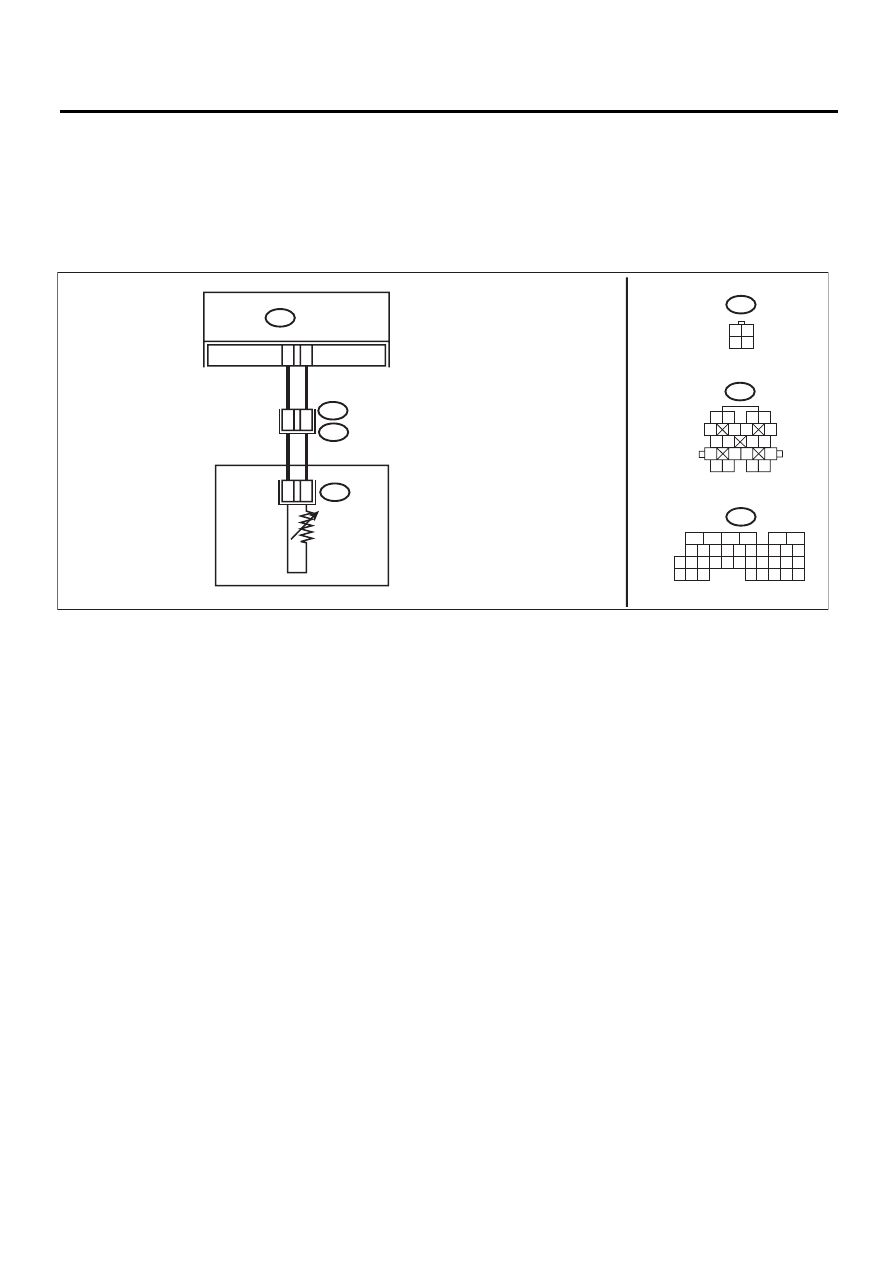

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04535

B11

AT11

1

2

3 4

5

6 7

8

9

13

14 15

20

19

17

16

10

11 12

18

23

12

15

11

3

1

B55

B11

AT11

T4

TCM

ДА

ТЧИК

ТЕМПЕР

А

ТУРЫ A

T

F

B55

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

1 2
3 4

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ
