4AT(diag)-17

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

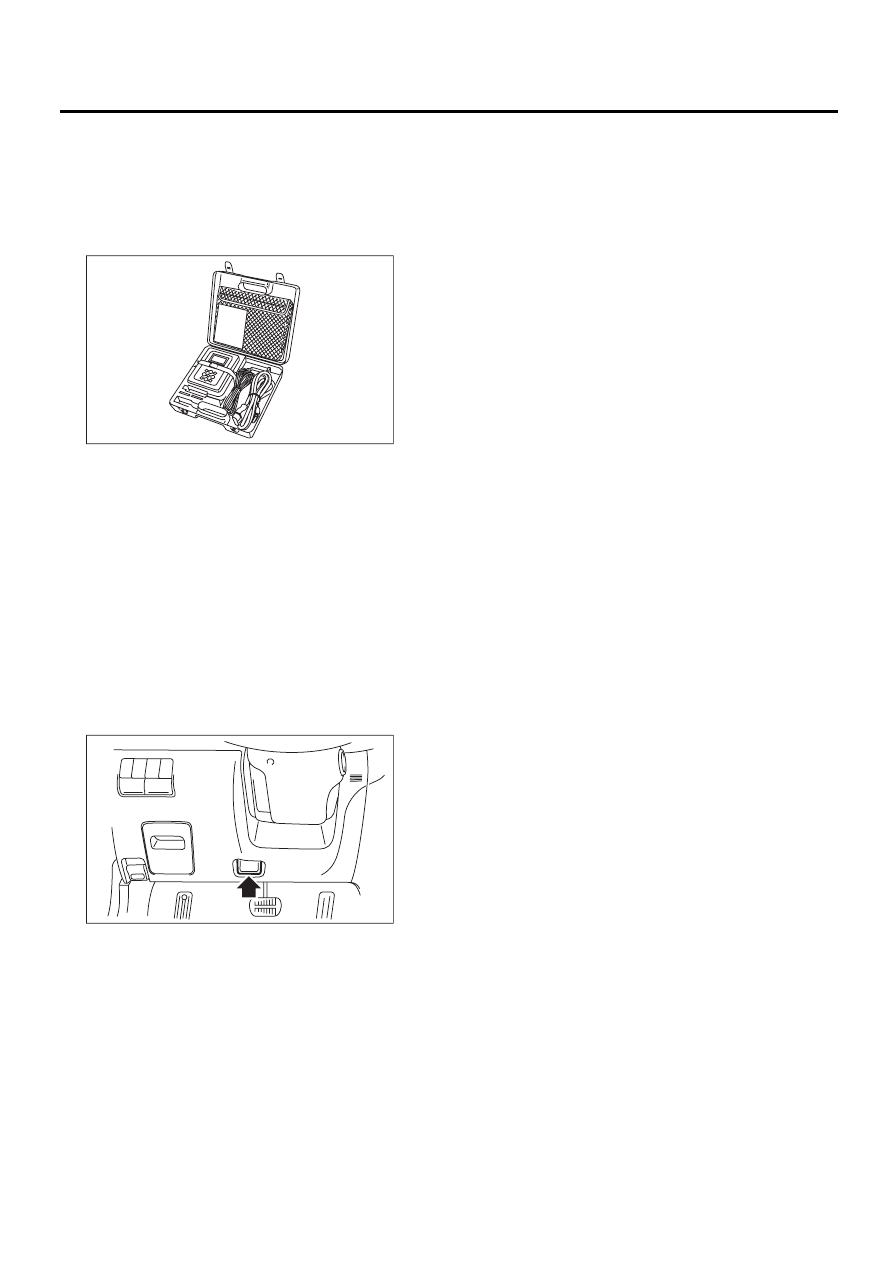

1) Подготовьте комплект Subaru Select Monitor.

2) Подготовьте ПК с установленным Subaru
Select Monitor.
3) Присоедините SDI (Subaru Diagnostic Interface –
Диагностический интерфейс Subaru) к порту
USB ПК (предназначенному исключительно для
Subaru Select Monitor) при помощи кабеля USB.

ПРИМЕЧАНИЕ:
Порт, предназначенный исключительно для
Subaru Select Monitor, соответствует порту USB,
использовавшемуся при установке Subaru Select
Monitor.
4) Присоедините диагностический кабель к SDI.
5) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.

6) Запустите ПК.
7) Переведите замок зажигания в положение
ON (двигатель выключен).
8) Запустите “Программное приложение для
Subaru Select Monitor”.
9) На экране "Главного меню" выберите пункт
{Each System Check} (Проверка всех систем).
10) В меню «System Selection Menu» (Меню выбо-
ра систем), выберите {Transmission} (Трансмис-
сия).
11) После появления информации о типе
трансмиссии, нажмите [OK].
12) В меню «Transmission Diagnosis» (Диагнос-
тика трансмиссии), выберите {DTC Display}
(Отображение КДН).
13) В меню «DTC Display» (Отображение КДН),
выберите {Temporary Diagnostic Code(s)} (Вре-
менный(е) код(ы) диагностики) или {Memorized
Diagnostic Code(s)} (Сохраненный(е) код(ы) диа-
гностики).

ПРИМЕЧАНИЕ:
• Подробности, касательно рабочих процедур,
приведены в “подсказке к программному при-
ложению для Subaru Select Monitor”.
• Для получения более подробной информа-
ции о КДН смотрите “Список кодов диагности-
ки неисправностей (КДН)”. <См. 4AT(diag)-33,
Список кодов диагностики неисправностей
(КДН).>

EN-05588

AT-00422

4AT(diag)-18

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране "Главного меню" выберите пункт {Each System Check} (Проверка всех систем).
2) В меню «System Selection Menu» (Меню выбора систем), выберите {Transmission} (Трансмиссия).
3) После отображения информации о типе трансмиссии, нажмите [OK].
4) В меню «Transmission Diagnosis» (Диагностика трансмиссии), выберите {Current Data Display &
Save} (Отображение и сохранение текущих данных).
5) В меню «Current Data Display & Save» (Отображение и сохранение текущих данных), выберите
{Normal sampling} (Обычные измерения).
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся желаемые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о порядке выполнения процедуры, ознакомьтесь с файлом
справки к приложению для ПК Subaru Select Monitor.

Содержание

Сообщение на дисплее

Единицы измерения

Напряжение аккумулятора

Battery Voltage

В

Сигнал заднего датчика скорости автомобиля

Rear Wheel Speed

км/ч или миль/ч

Сигнал переднего датчика скорости автомобиля

Front Wheel Speed

км/ч или миль/ч

Сигнал скорости вращения двигателя

Engine Speed

об/мин

Сигнал температуры ATF

ATF Temp.

°C или °F

Положение передачи

Gear Position

 —

Коэффициент заполнения импульсов сигнала управления давлением в
магистрали

Line Pressure Duty Ratio

%

Коэффициент заполнения импульсов сигнала управления муфтой блоки-
ровки

Lock Up Duty Ratio

%

Коэффициент заполнения импульсов сигнала управления муфтой пере-
дачи крутящего момента

Transfer Duty Ratio

%

Сигнал скорости вращения турбины гидротрансформатора

Turbine Revolution Speed

об/мин

Коэффициент заполнения импульсов сигнала управления тормозом 2-4
передач

Brake Clutch Duty Ratio

%

Коэффициент заполнения импульсов сигнала управления муфтой низших
передач

L/C Duty

%

Коэффициент заполнения импульсов сигнала управления муфтой высших
передач

H/C Duty

%

Коэффициент заполнения импульсов сигнала управления тормозом низ-
ших передач и заднего хода

L&R/B Duty

%

Положение дроссельной заслонки

Accel. Opening Angle

%

Система круиз-контроля

Cruise Control Signal

ВКЛ или ВЫКЛ

Предупреждающая лампа температуры ATF

ATF Temperature Light

ВКЛ или ВЫКЛ

Сигнал выключателя стоп-сигналов

Stop Light SW

ВКЛ или ВЫКЛ

Сигнал диапазона парковки

P Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона нейтрали

N Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона заднего хода

R Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона движения вперед

D Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона 3-ей передачи

3rd Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона 2-ой передачи

2rd Range Signal

ВКЛ или ВЫКЛ

Сигнал диапазона 1-ой передачи

1st Range Signal

ВКЛ или ВЫКЛ

Контрольная лампа диагностики автоматической трансмиссии

Diagnosis Light

ВКЛ или ВЫКЛ

Сигнал переключателя Power

POWER Switch

ВКЛ или ВЫКЛ

Сигнал переключателя Hold

HOLD Switch

ВКЛ или ВЫКЛ

Сигнал переключателя FWD

FWD SW

ВКЛ или ВЫКЛ

Сигнал электромагнитного клапана блокировки переключения

Shift Lock Solenoid

ВКЛ или ВЫКЛ

Переключатель спортивного режима переключения

Tiptronic Mode Switch

ВКЛ или ВЫКЛ

Переключатель передач вверх

Up SW

ВКЛ или ВЫКЛ

Переключатель передач вниз

Down SW

ВКЛ или ВЫКЛ

4AT(diag)-19

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) Убедитесь, что рычаг селектора находится в
диапазоне “P”.
2) На экране "Главного меню" выберите пункт
{Each System Check} (Проверка всех систем).
3) В меню «System Selection Menu» (Меню вы-
бора систем), выберите {Transmission} (Транс-
миссия).
4) После появления информации о типе транс-
миссии, нажмите [OK].
5) В меню «Transmission Diagnosis» (Диагности-
ка трансмиссии), выберите {Clear Memory}
(Очистка памяти).
6) При появлении сообщения “Done. Turn ignition
switch to OFF” (Выполнено. Поверните замок
зажигания в положение OFF), нажмите [OK].
7) Переведите замок зажигания в положение
OFF.
Чтобы снова включить замок зажигания, по-
дождите не менее 10 секунд.
8) Выключите Subaru Select Monitor.

ПРИМЕЧАНИЕ:
• Если выбран и выполнен пункт {Clear Memory 2}
(Очистка памяти 2), то удаляются КДН и очи-
щается память самообучающегося управления.
• Если выполнен пункт {Clear Memory 2} (Очис-
тка памяти 2), выполните операцию обучения
блока управления. <См. 4AT(diag)-19, ОРГАНИ-
ЗАЦИЯ ОБУЧЕНИЯ УПРАВЛЕНИЯ, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

4. ОРГАНИЗАЦИЯ ОБУЧЕНИЯ
УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
Выполните обучение управления, как показано
ниже, в случае выполнения следующих проце-
дур обслуживания, а также, если при проверке
в движении ощущается рывок при переключе-
нии передач.
• Замена TCM
• Замена или разборка узла трансмиссии
• Замена корпуса управляющего клапана.
• Выполнение режима {Clear Memory 2} (Очис-
тка памяти 2)

ОСТОРОЖНО:
Выполняйте операцию обучения управле-
ния после прогрева двигателя, когда темпе-
ратура ATF, показанная на Subaru Select
Monitor, достигнет 60 — 90°C (140 — 194°F).
<См. 4AT(diag)-18, СЧИТЫВАНИЕ ТЕКУЩИХ
ДАННЫХ, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
1) Переведите рычаг селектора в диапазон “Р”
и включите стояночный тормоз.
2) Поднимите автомобиль на подъемнике.

3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
4) Поверните замок зажигания в положение ON.
5) Проведите {Clear Memory 2} (Очистку памя-
ти 2) с помощью Subaru Select Monitor.
<См. 4AT(diag)-19, РЕЖИМ ОЧИСТКИ ПАМЯТИ,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>
6) При помощи Subaru Select Monitor проверьте
отсутствие на дисплее КДН. <См. 4AT(diag)-17,
СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ НЕ-
ИСПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
7) В меню «Current Data Display & Save» на
Subaru Select Monitor, выберите {Normal
sampling} (Обычные измерения), и проверьте,
равна ли температура ATF 60 — 90°C (140 —
194°F).
8) Установите рычаг селектора в диапазон “R”.
9) Переведите все переключатели, включая
фары, кондиционер, обогреватель сиденья, по-
догрев заднего стекла и т.д. в положение OFF.
10) Переведите замок зажигания в положение
OFF.
11) При появлении на дисплее Subaru Select
Monitor сообщения “communication error occurred.”
(возникла ошибка связи), выберите “OK”, а за-
тем, после появления сообщения “Store the
data before communication error occurred?” (Со-
хранить данные до возникновения ошибки свя-
зи?), выберите “NO” (Нет) и вернитесь в меню
«System Selection Menu» (Меню выбора си-
стемы).
12) Полностью выжмите педаль тормоза и
удерживайте до завершения процедуры обуче-
ния управления.
13) Поверните замок зажигания в положение
ON.
14) В меню «Current Data Display & Save» (Отоб-
ражение и сохранение текущих данных) на
Subaru Select Monitor, выберите {Normal sampling}
(Обычные измерения).
15) Переведите рычаг селектора в диапазон
“P” и подождите 3 секунды, или более.
16) Переведите рычаг селектора в диапазон
“R” и подождите 3 секунды, или более.
17) Переведите рычаг селектора в диапазон
“N” и подождите 3 секунды, или более.
18) Переведите рычаг селектора в диапазон
“D” и подождите 3 секунды, или более.
19) Переведите рычаг селектора в диапазон
“N” и подождите 3 секунды, или более.
20) Медленно выжмите педаль акселератора
до конца.
21) Медленно отпустите педаль акселератора
до конца.
22) Запустите двигатель на холостых оборотах.

4AT(diag)-20

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

23) Переведите рычаг селектора в диапазон
“D”. (Контрольная лампа Power в комбинации
приборов начнет мигать с частотой 2 Гц, и на-
чнется процедура обучения управления. Когда
частота мигания контрольной лампы Power из-
менится с 2 Гц до 0,5 Гц, процедура обучения
управления завершена.)

ПРИМЕЧАНИЕ:
Если контрольная лампа Power не мигает, или
частота мигания изменяется с 2 Гц до 4 Гц, по-
верните замок зажигания в положение OFF, и
повторите процедуру с шага 4).
24) Установите рычаг селектора в диапазон
“N”, затем поверните замок зажигания в поло-
жение OFF.
25) Переведите рычаг селектора в диапазон
“Р” для завершения обучения управления.
