Subaru Forester (2008 год). Руководство - часть 451

4AT(diag)-9

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

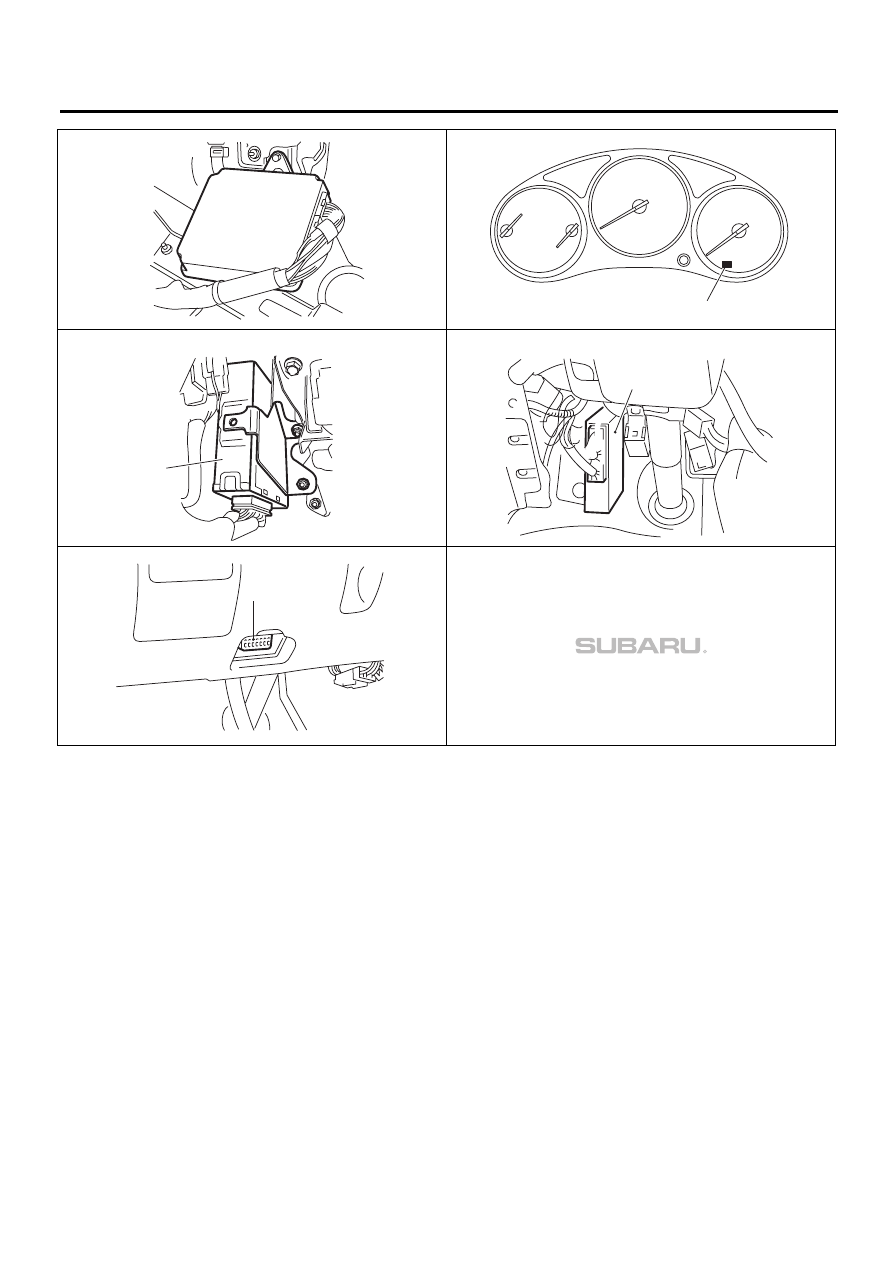

Модели с левосторонним управлением

Модели с правосторонним управлением

AT-00323

(1)

(2)

AT-00415

AT-03375

(3)

(3)

AT-00372

(4)

AT-00417

4AT(diag)-10

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

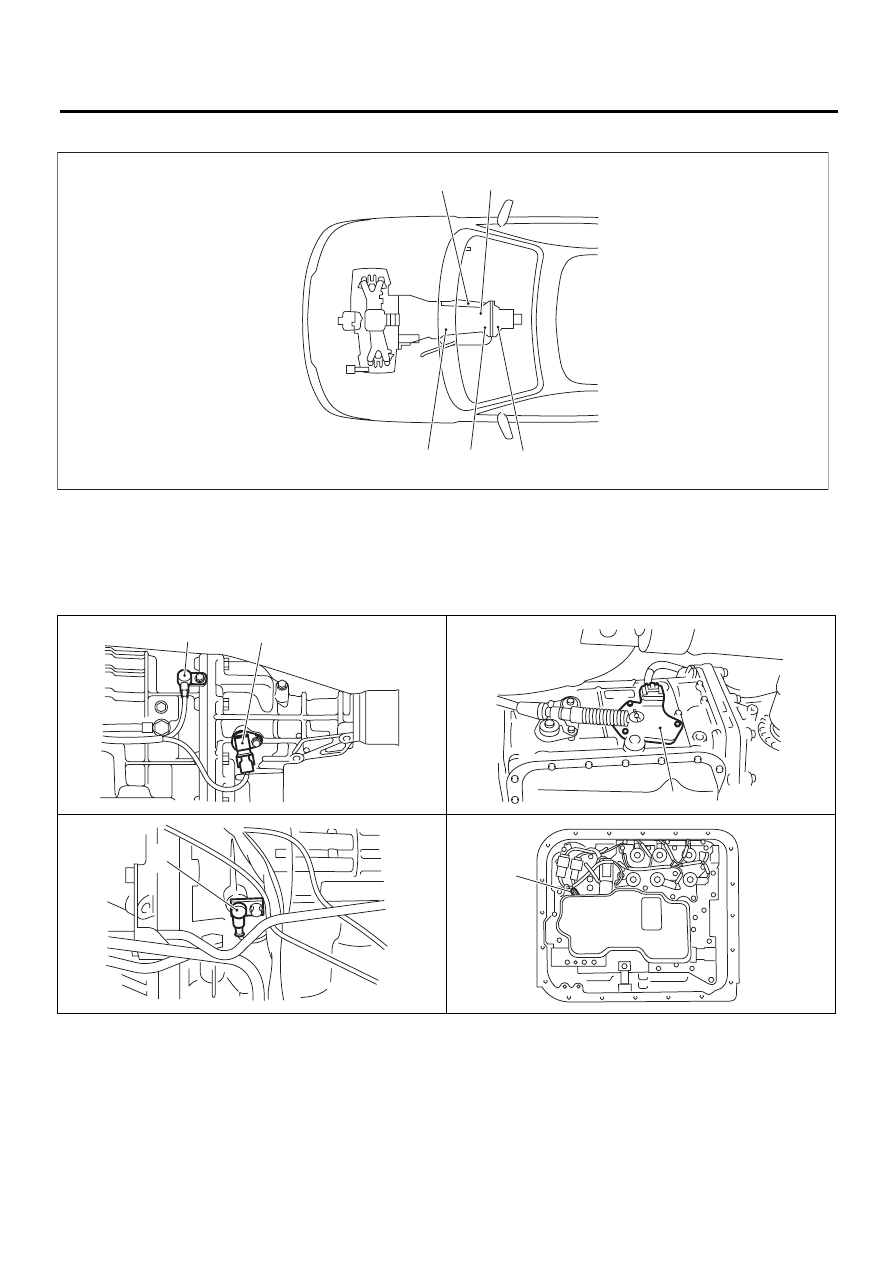

2. ДАТЧИК

(1)

Передний датчик скорости ав-
томобиля

(4)

Датчик скорости вращения тур-
бины гидротрансформатора

(5)

Датчик температуры ATF

(2)

Выключатель блокиратора





(3)

Задний датчик скорости авто-
мобиля

AT-03425

(2)

(5)

(4)

(1)

(3)

AT-03427

(1)

(3)

AT-03426

(2)

AT-03428

(4)

AT-03429

(5)

4AT(diag)-11

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

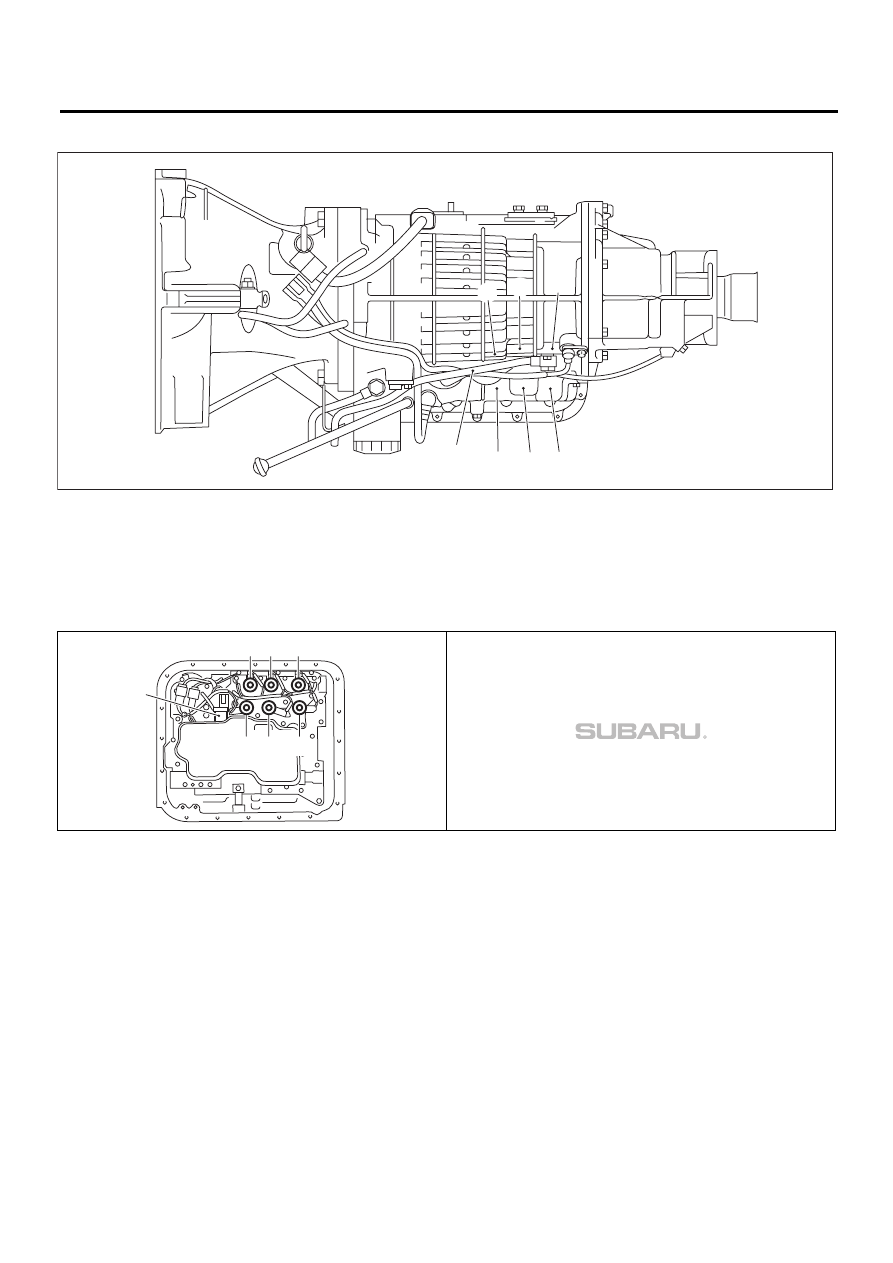

3. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

(1)

Электромагнитный клапан дав-
ления в магистрали

(4)

Электромагнитный клапан муфты
низших передач

(6) Электромагнитный клапан муфты

передачи крутящего момента

(2)

Электромагнитный клапан муф-
ты высших передач

(5)

Электромагнитный клапан тормо-
за низших передач и заднего хода

(7) Электромагнитный клапан блоки-

ровки

(3)

Электромагнитный клапан тор-
моза 2-4 передач









AT-00379

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(2) (3)

(4)

(7) (6)

(5)

(1)

AT-00380

4AT(diag)-12

Входные/выходные сигналы блока управления трансмиссии (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления трансмиссии

(TCM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проверка при выключателе зажигания в положении ON.

Сопротивле-

ние (Ом)

Содержание

Измеряемые клеммы

(№ разъема и клеммы)

Условия измерения

Напряжение (В)

Положитель-

ная клемма

Клемма

массы

Резервное питание

(B54) № 25

Масса ку-

зова

 —

10 — 13

 —

(B54) № 26

Масса ку-

зова

(B54) № 27

Масса ку-

зова

Питание аксессуаров

(B54) № 12

Масса ку-

зова

Выключатель зажигания в

положении ACC

10 — 13

 —

Питание цепи зажига-
ния

(B54) № 1

Масса ку-

зова

Выключатель зажигания в

положении ON

10 — 13

 —

(B54) № 2

Масса ку-

зова

AT-03326

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21
29

30

31

32

33

34

35

B54

К

B55

К

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15
26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

35
