Subaru Forester (2008 год). Руководство - часть 444





4AT-125

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

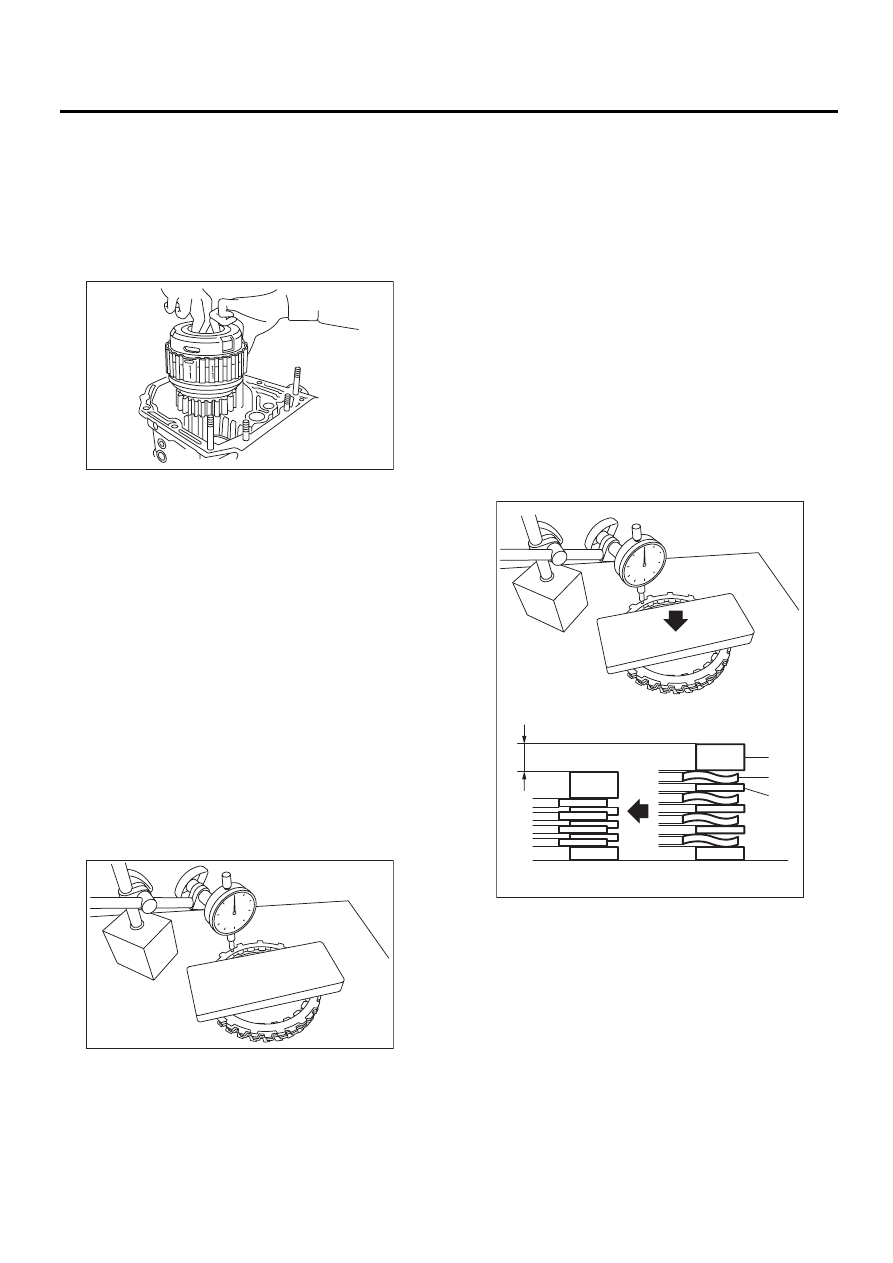

21) Установите планетарную передачу и узел
муфты включения низших передач на корпус
трансмиссии.

ПРИМЕЧАНИЕ:
Устанавливайте аккуратно, медленно вращая
муфту низших передач и узел планетарной пе-
редачи, обращая особое внимание на то, чтобы
не повредить уплотнительное кольцо.

22) Измерьте величину сжатия ведущего диска и
запишите значение. (Модель без турбонаддува)

(1) Аккуратно установите тарельчатый диск,
ведомый диск, ведущий диск и стопорный
диск в этом порядке на ровном столе.
(2) Установите микрометр на муфту и счи-
тайте данные индикатора.

ПРИМЕЧАНИЕ:
Значение на измерительном приборе в данный
момент является нулевой точкой.

(3) Взвесьте и запишите вес “Z” ровной
планки, которую поставите на диски.

ПРИМЕЧАНИЕ:
• Используйте жесткую планку, не изгибающу-
юся под нагрузкой, в качестве плоской планки,
устанавливаемой на стопорный диск.
• Вес используемой плоской планки должен быть
меньше 10,2 кг (22,5 фунтов).

(4) Поставьте ровную планку на стопорный
диск.

(5) При помощи следующей формулы, под-
считайте значение “N” с учетом показаний
на измерителе нажима/натяжения.
N = 100 Н (10,2 кгс, 22,5 фунтов) – Z
N: Значение, указанное на измерителе на-
жима/натяжения
100 Н (10,2 кгс, 22,5 фунтов): Нагрузка, при-
ложенная к диску муфты
Z: Вес ровной планки
(6) Нажмите на центр стопорного диска,
приложив усилие N, при помощи измерите-
ля нажима/натяжения, затем измерьте и за-
пишите высоту A. Проведите измерения в
трех или более точках, расположенных на
равных расстояниях, и возьмите среднее
значение.

ПРИМЕЧАНИЕ:
При измерении в трех точках, проводите их че-
рез 120°. При измерении в четырех точках, про-
водите их через 90°.

AT-00255

AT-01720

(A) Ведомый диск

(B) Ведущий диск

(C) Стопорный диск

AT-01725

(C)

(B)

(A)

A

4AT-126

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

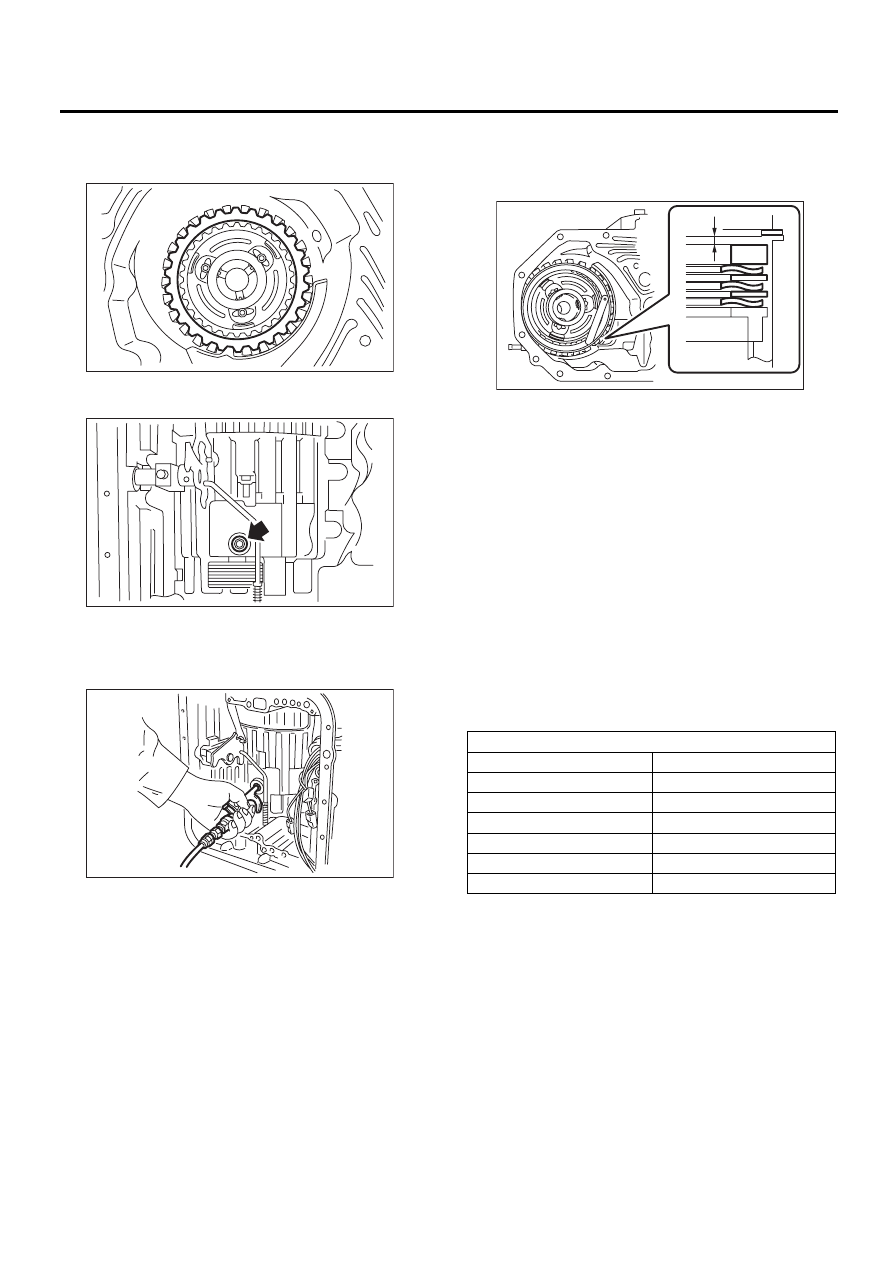

23) Установите нажимной задний диск, веду-
щий диск тормоза 2-4 передач, ведомый диск,
стопорный диск и стопорное кольцо.

24) Установите новый сальник тормоза 2-4 пе-
редач на корпус трансмиссии.

25) После установки всех деталей тормоза 2-4
передач, подайте переменный поток сжатого
воздуха и убедитесь в работоспособности тор-
моза.

26) Проверьте ход поршня. (Модель без турбо-
наддува)

(1) Измерьте зазор B между стопорным дис-
ком и пружинным стопорным кольцом.

(2) Расчет хода поршня
Проведите расчет, используя размеры A и
B, записанные ранее. Если значение, рас-
считанное по формуле, превышает предел
обслуживания, замените ведущий диск и
выберите и отрегулируйте стопорный диск
так, чтобы размер оказался в пределах
стандартных значений.
T = A + B
T: Ход поршня
A: Величина сжатия ведущего диска
B: Зазор между стопорным диском и пру-
жинным стопорным кольцом

Начальный стандарт:

1,7 — 2,1 мм (0,067 — 0,082 дюймов)

Предельная толщина:

2,3 мм (0,091 дюйма)

AT-00254

AT-00284

AT-00290

Стопорный диск

Номер детали

Толщина мм (дюймов)

31567AA991

5,6 (0,220)

31567AB001

5,8 (0,228)

31567AB011

6,0 (0,236)

31567AB021

6,2 (0,244)

31567AB031

6,4 (0,252)

31567AB041

6,6 (0,260)

AT-01724

B

4AT-127

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

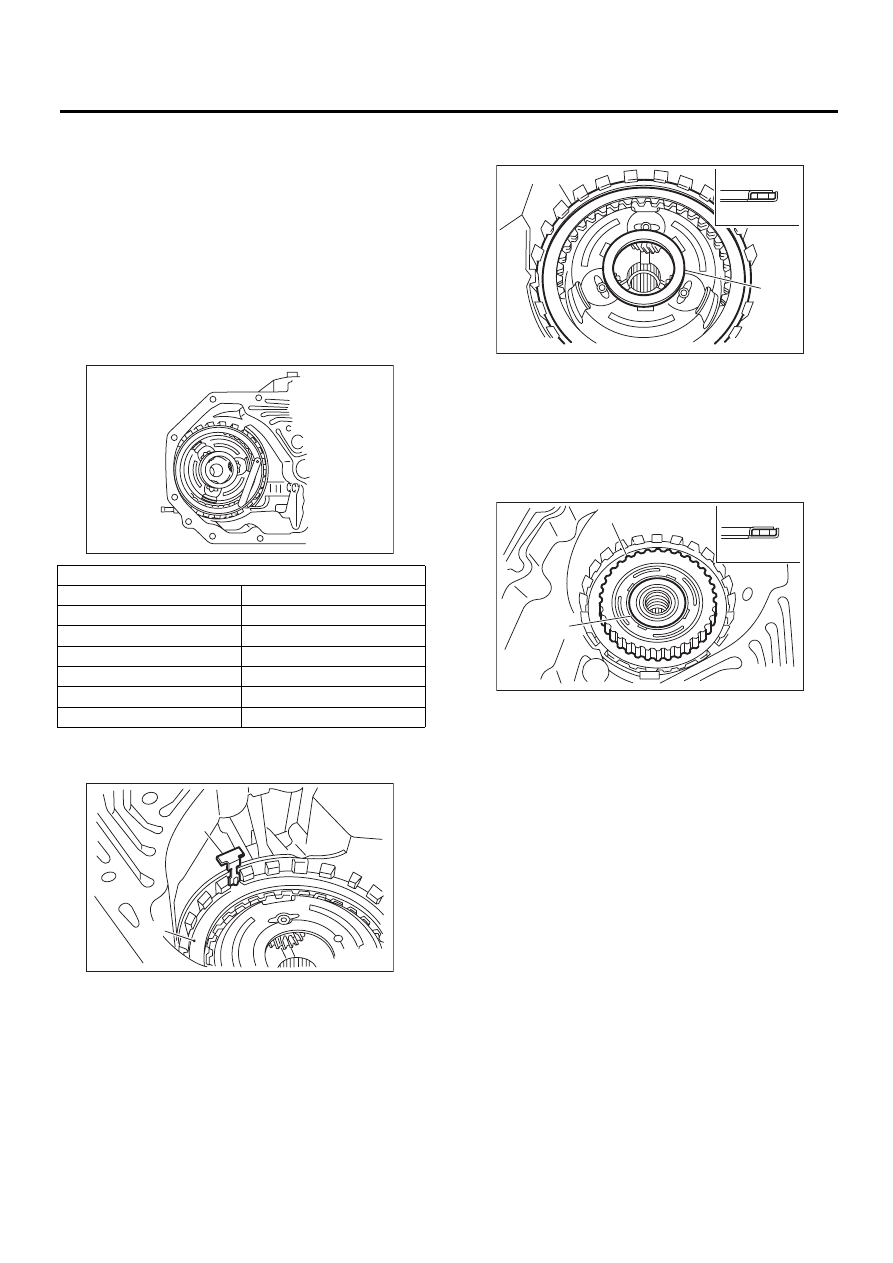

27) Измерьте зазор между стопорным диском и
пружинным стопорным кольцом. (Модель с тур-
бонаддувом)
Если зазор превышает предел обслуживания,
замените ведущий диск и выберите и отрегули-
руйте стопорный диск так, чтобы зазор нахо-
дился в пределах начальных стандартных зна-
чений.

Начальный стандарт:

0,8 — 1,2 мм (0,031 — 0,047 дюймов)

Предельная толщина:

1,5 мм (0,059 дюйма)

28) Установите плоскую пружину тормоза 2-4
передач.

29) Установите упорный игольчатый подшип-
ник в правильном направлении.

30) Установите переднюю центральную шес-
терню и упорный игольчатый подшипник.

31) Нанесите вазелин, затем установите упор-
ный игольчатый подшипник на ступицу муфты
высших передач. Установите муфты ступицы
высших передач, правильно зацепив шлицы пе-
реднего водила планетарной передачи.

Стопорный диск

Номер детали

Толщина мм (дюймов)

31567AA991

5,6 (0,220)

31567AB001

5,8 (0,228)

31567AB011

6,0 (0,236)

31567AB021

6,2 (0,244)

31567AB031

6,4 (0,252)

31567AB041

6,6 (0,260)

(A) Плоская пружина

(B) Стопорный диск

AT-00292

AT-00252

(A)

(B)

(A) Стопорное кольцо

(B) Упорный игольчатый подшипник

(C) Верхняя часть

(D) Нижняя часть

(A) Передняя центральная шестерня

(B) Упорный игольчатый подшипник

(C) Верхняя часть

(D) Нижняя часть

(E) Внешняя часть

AT-02217

(A)

(B)

(C)

(D)

(E)

AT-02218

(A)

(B)

(C)

(D)

(E)

4AT-128

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

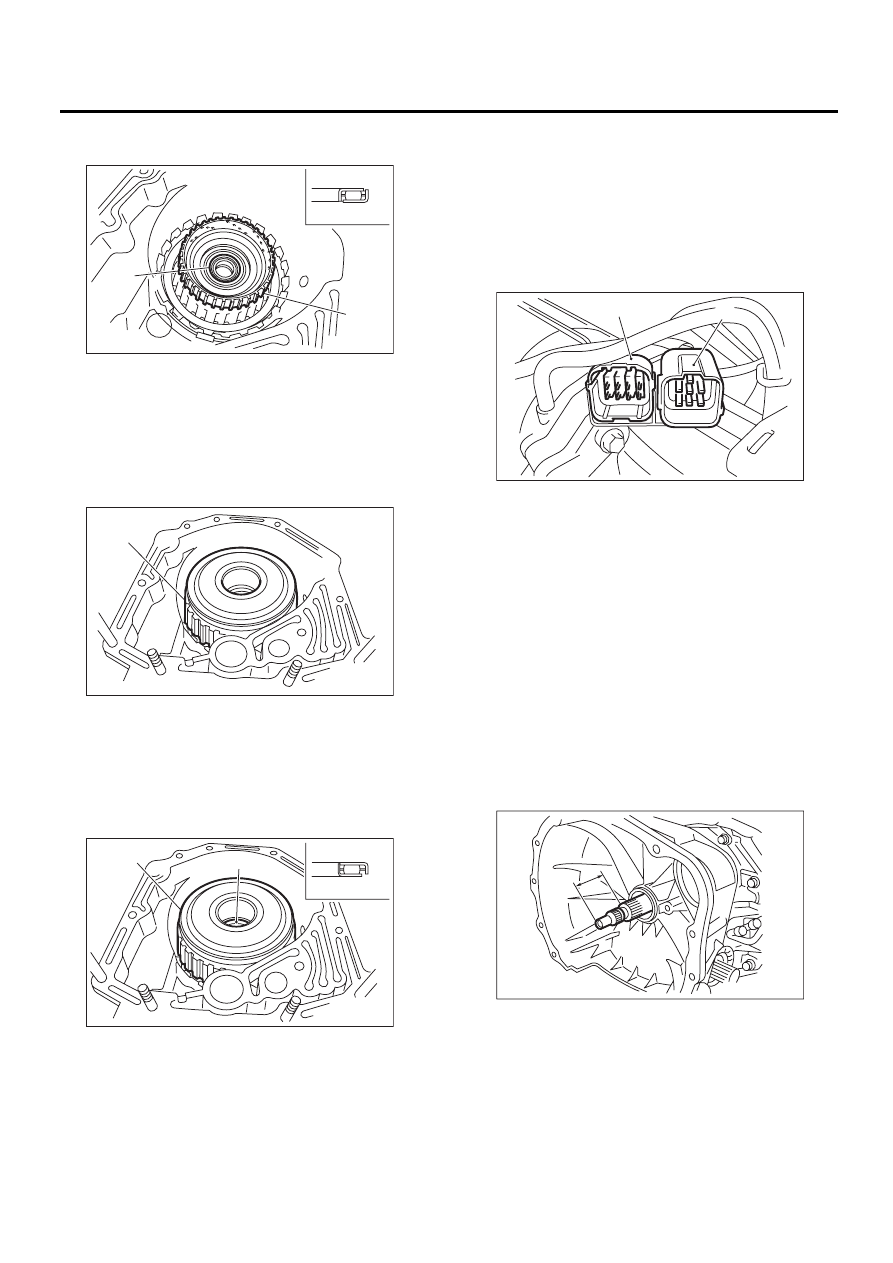

32) Установите упорный игольчатый подшип-
ник в правильном направлении.

33) Установите узел муфты высших передач и
узел муфты заднего хода.

34) Отрегулируйте полный осевой люфт. <См.
4AT-104, РЕГУЛИРОВКА, Корпус масляного на-
соса.>
35) Установите упорный игольчатый подшип-
ник в правильном направлении.

36) Установите узел корпуса масляного насоса
вместе с новой прокладкой. <См. 4AT-101, УС-
ТАНОВКА Корпус масляного насоса.>
37) Установите узел корпуса гидротрансфор-
матора в узел корпуса трансмиссии.
<См. 4AT-98, УСТАНОВКА, Гидротрансформа-
тор.>
38) Установите выключатель блокиратора и
разъем жгута проводов трансмиссии на опоре.

39) Установите вентиляционный шланг.
<См. 4AT-74, УСТАНОВКА, Вентиляционный
шланг.>
40) Установите трубку охладителя ATF.
<См. 4AT-68, УСТАНОВКА, Трубка и шланг ох-
ладителя ATF.>
41) Установите трубу заправки масла вместе с
уплотнительным кольцом. <См. 4AT-75, УСТА-
НОВКА, Трубка заправки масла.>
42) Вставьте входной вал, слегка поворачивая
его рукой, а затем проверьте габариты входя-
щей части.

Нормальная длина входящей части A:

50 — 55 мм (1,97 — 2,17 дюймов)

43) Установите узел муфты гидротрансформа-
тора. <См. 4AT-76, УСТАНОВКА, Узел муфты
гидротрансформатора.>
44) Установите узел трансмиссии на автомо-
биль. <См. 4AT-44, УСТАНОВКА, Узел автома-
тической трансмиссии.>

(A) Ступица муфты высших передач
(B) Упорный игольчатый подшипник

(C) Верхняя часть
(D) Нижняя часть

(E) Внешняя часть

(A) Узел муфты высших передач и муфты заднего хода

(A) Узел муфты высших передач и муфты заднего хода
(B) Упорный игольчатый подшипник

(C) Верхняя часть
(D) Нижняя часть

(E) Внешняя часть

AT-02219

(C)

(D)

(E)

(A)

(B)

AT-00235

(A)

AT-02220

(A)

(B)

(C)

(D)

(E)

(A) Разъем жгута проводов трансмиссии
(B) Разъем выключателя блокиратора

AT-01351

(B)

(A)

AT-00291

A
