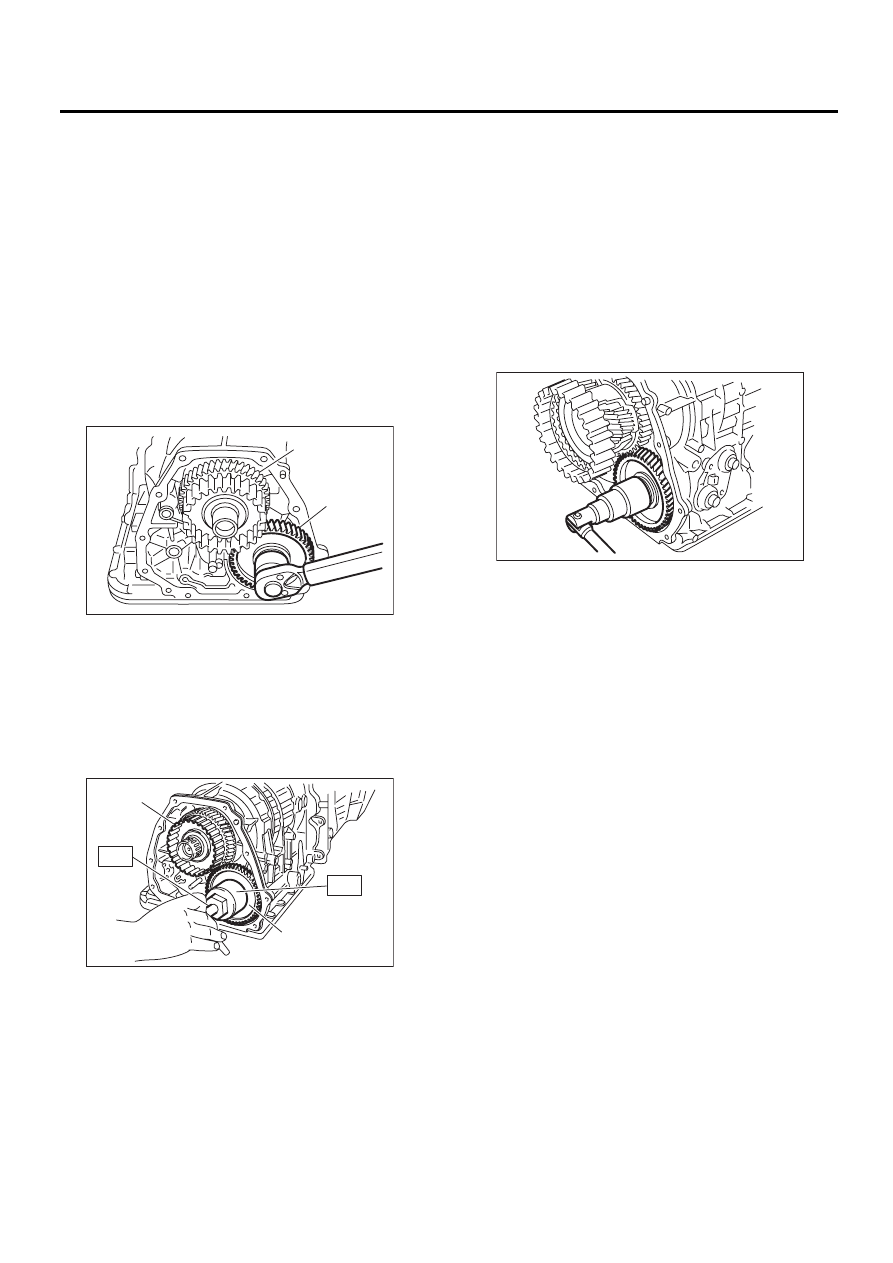

4AT-89

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

30.Ведомая шестерня

редуктора

A: СНЯТИЕ

1. МОДЕЛЬ С СИСТЕМОЙ MP-T

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 4AT-40, СНЯТИЕ, Узел автоматичес-
кой трансмиссии.>
2) Снимите датчик скорости заднего колеса и
отделите корпус удлинителя от корпуса транс-
миссии. <См. 4AT-77, СНЯТИЕ, Корпус удлини-
теля.>
3) Установите рычаг селектора в диапазон “P”.
4) Снимите зачеканенную часть, а затем от-
верните стопорную гайку.

5) Используя специальный инструмент ST1 и
ST2, извлеките узел ведомой шестерни редук-
тора.
ST1

499737000

СЪЕМНИК

ST2

899524100

КОМПЛЕКТ СЪЕМНИКОВ

2. МОДЕЛЬ С СИСТЕМОЙ VTD

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 4AT-40, СНЯТИЕ, Узел автоматичес-
кой трансмиссии.>
2) Снимите датчик скорости заднего колеса и
отделите корпус удлинителя от корпуса транс-
миссии. <См. 4AT-77, СНЯТИЕ, Корпус удлини-
теля.>
3) Снимите задний ведущий вал. <См. 4AT-87,
СНЯТИЕ, Задний ведущий вал.>
4) Установите рычаг селектора в диапазон “P”.
5) Снимите зачеканенную часть, а затем от-
верните стопорную гайку.

6) Используя специальный инструмент ST1 и
ST2, извлеките ведомая шестерня редуктора.
ST1

499737000

СЪЕМНИК

ST2

899524100

КОМПЛЕКТ СЪЕМНИКОВ

7) Извлеките узел межосевого дифференциа-
ла. <См. 4AT-94, СНЯТИЕ, Чашка межосевого
дифференциала.>

(A) Ведомая шестерня редуктора

(B) Ведущая шестерня редуктора

(A) Узел ведомой шестерни редуктора

(B) Узел ведущей шестерни редуктора

(A)

(B)

AT-02212

AT-00154

(A)

(B)

ST1

ST2

AT-00155

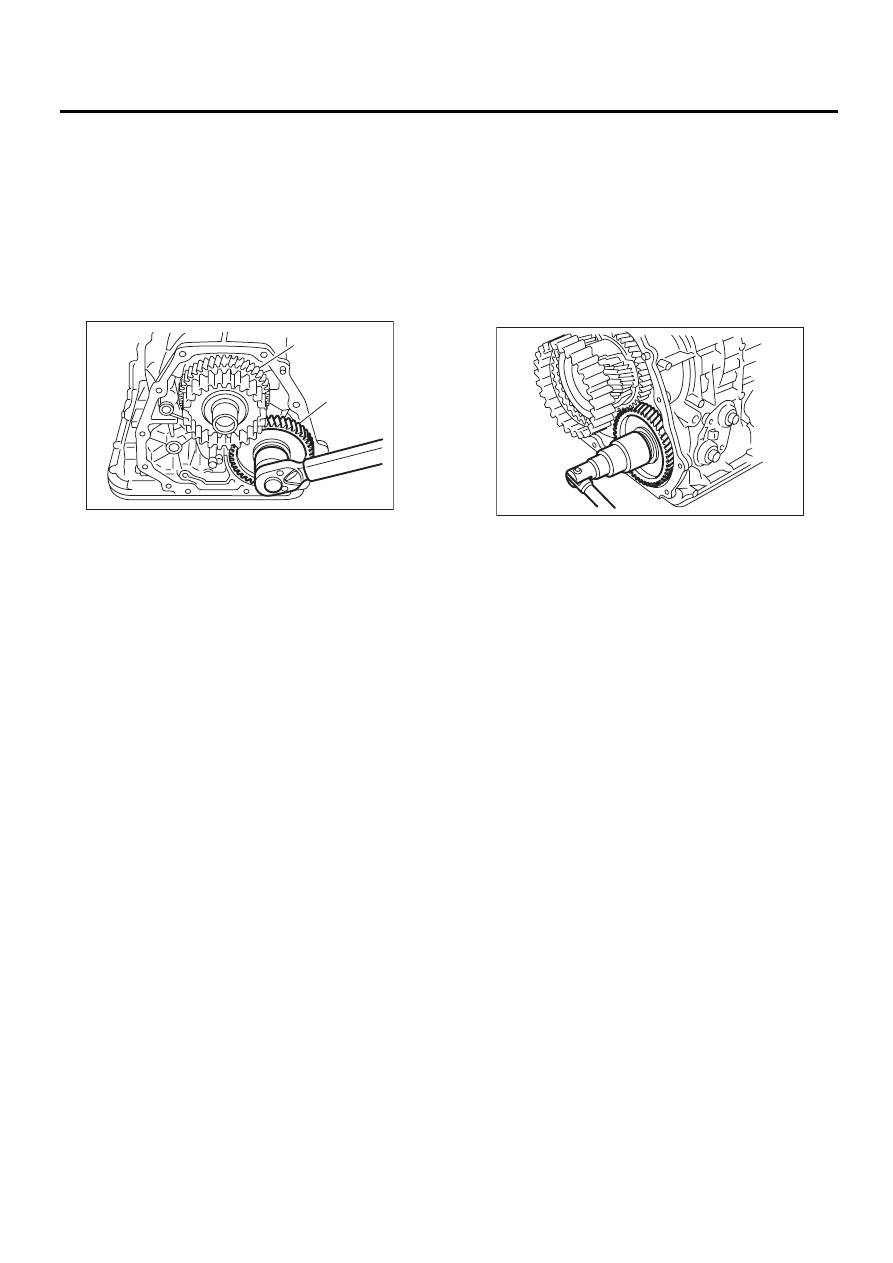

4AT-90

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

B: УСТАНОВКА

1. МОДЕЛЬ С СИСТЕМОЙ MP-T

1) Установите рычаг селектора в диапазон “P”.
2) При помощи пластикового молотка устано-
вите узел ведомой шестерни редуктора и но-
вую шайбу, а также затяните новую стопорную
гайку.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

3) После затягивания, надежно зафиксируйте
стопорную гайку.
4) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 4AT-77, УСТАНОВ-
КА, Корпус удлинителя.>
5) Установите узел трансмиссии на автомобиль.
<См. 4AT-44, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

2. МОДЕЛЬ С СИСТЕМОЙ VTD

1) Установите рычаг селектора в диапазон “P”.
2) При помощи пластикового молотка устано-
вите узел ведомой шестерни редуктора.
3) При помощи пластикового молотка устано-
вите узел межосевого дифференциала.
4) Установите новую самоконтрящуюся гайку и
шайбу.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

5) После затягивания, надежно зафиксируйте
стопорную гайку.
6) Вставьте узел заднего ведущего вала. <См.
4AT-87, УСТАНОВКА, Задний ведущий вал.>
7) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 4AT-77, УСТАНОВ-
КА, Корпус удлинителя.>
8) Установите узел трансмиссии на автомобиль.
<См. 4AT-44, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

(A) Узел ведомой шестерни редуктора

(B) Узел ведущей шестерни редуктора

(A)

(B)

AT-02212

AT-00155

4AT-91

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

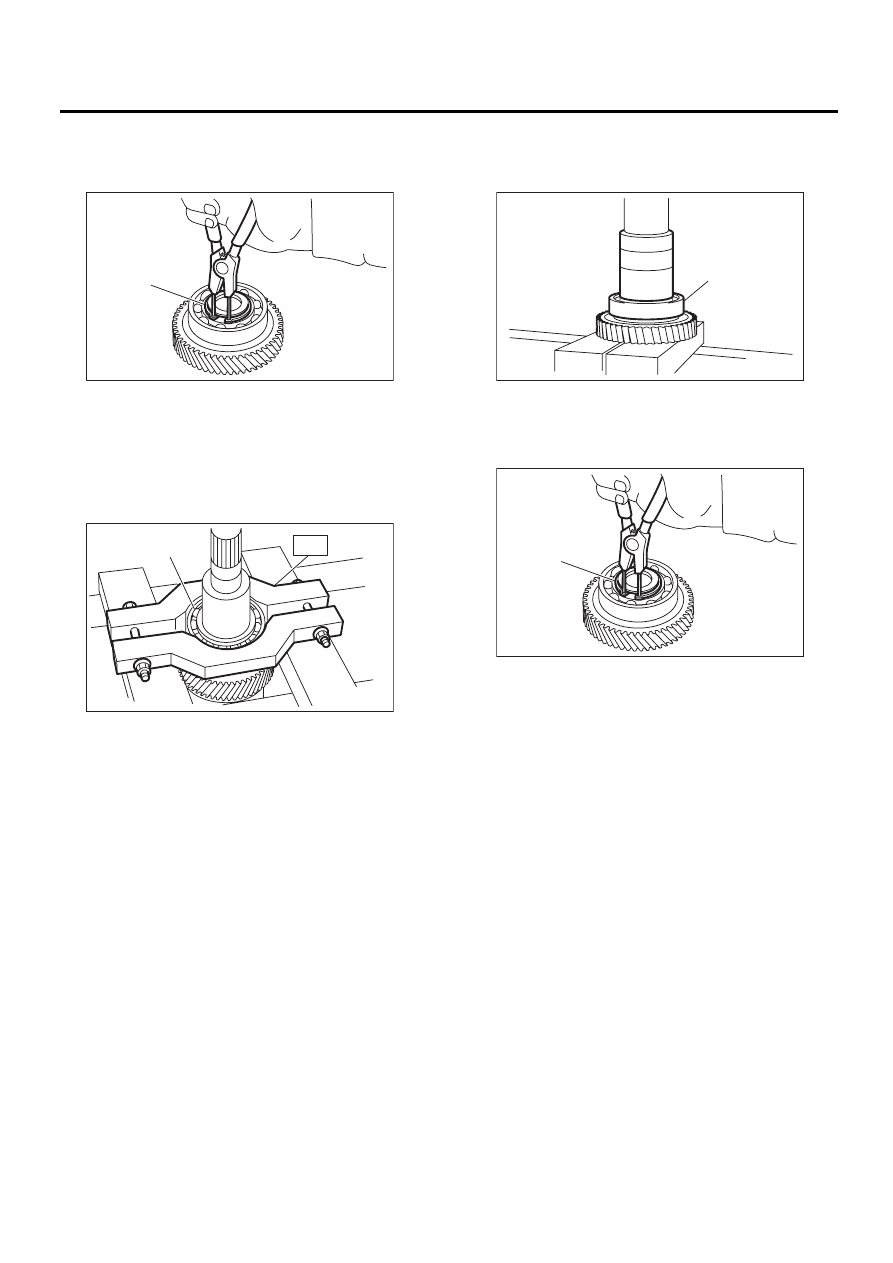

C: РАЗБОРКА

1) Снимите пружинное стопорное кольцо с ве-
домой шестерни редуктора.

2) Снимите шарикоподшипник с ведомой шес-
терни редуктора при помощи специального
инструмента.
ST

498077600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ

D: СБОРКА

1) Установите новый шарикоподшипник на ве-
домая шестерня редуктора, используя пресс.

2) Установите пружинное стопорное кольцо на
ведомая шестерня редуктора.

E: ПРОВЕРКА

Убедитесь, что шарикоподшипник и шестерня
не деформированы и не повреждены.

(A) Стопорное кольцо

(A) Шарикоподшипник

AT-00156

(A)

AT-00157

(A)

ST

(A) Шарикоподшипник

(A) Стопорное кольцо

AT-00158

(A)

AT-00156

(A)

4AT-92

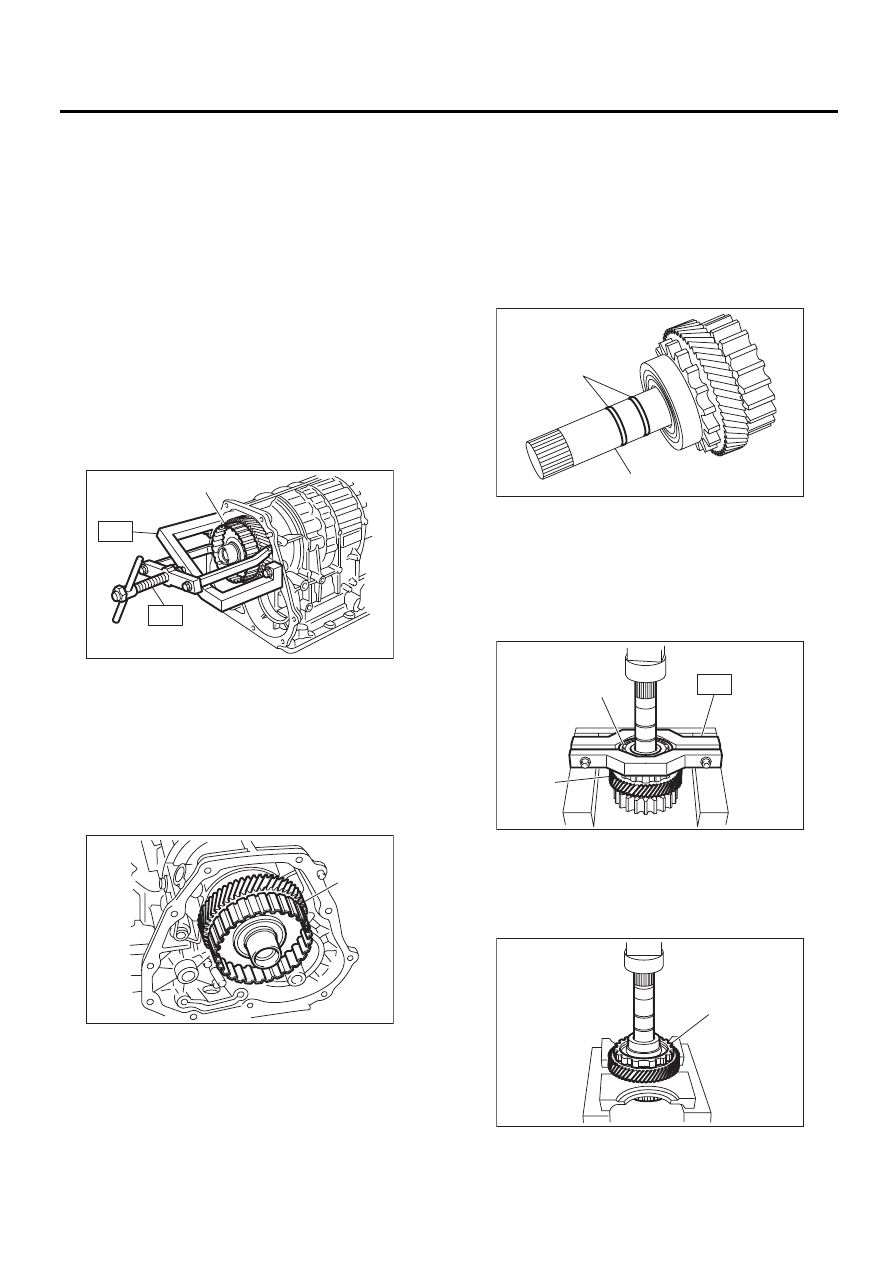

Ведущая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

31.Ведущая шестерня

редуктора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 4AT-40, СНЯТИЕ, Узел автоматичес-
кой трансмиссии.>
2) Снимите датчик скорости заднего колеса и
отделите корпус удлинителя от корпуса транс-
миссии. <См. 4AT-77, СНЯТИЕ, Корпус удлини-
теля.>
3) Снимите ведомую шестерню редуктора.
<См. 4AT-89, СНЯТИЕ, Ведомая шестерня ре-
дуктора.>
4) При помощи специального инструмента из-
влеките узел ведущей шестерни редуктора.
ST1

499737100

КОМПЛЕКТ СЪЕМНИКОВ

ST2

899524100

КОМПЛЕКТ СЪЕМНИКОВ

B: УСТАНОВКА

1) Установите узел ведущей шестерни редук-
тора.

ПРИМЕЧАНИЕ:
Запрессуйте его на нижнюю часть плеча под-
шипника до конца.

2) Установите ведомую шестерню редуктора.
<См. 4AT-90, УСТАНОВКА, Ведомая шестерня
редуктора.>

3) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 4AT-77, УСТАНОВ-
КА, Корпус удлинителя.>
4) Установите узел трансмиссии на автомобиль.
<См. 4AT-44, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

C: РАЗБОРКА

1) Извлеките уплотнительное кольцо.

2) Снимите шарикоподшипник при помощи спе-
циального инструмента.
ST

498077600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ

3) Нанесите вазелин на внешнюю поверхность
уплотнительного кольца и канавку вала.

(A) Узел ведущей шестерни редуктора

(A) Узел ведущей шестерни редуктора

AT-00159

(A)

ST2

ST1

(A)

AT-02213

(A) Уплотнительное кольцо

(B) Ведущий вал редуктора

(A) Шарикоподшипник

(B) Ведущая шестерня редуктора

(A) Ведущая шестерня редуктора

AT-00161

(A)

(B)

AT-00162

(A)

(B)

ST

AT-00163

(A)
