Передний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

19) Снимите передний датчик скорости авто-
мобиля и датчик скорости вращения турбины
гидротрансформатора.

20) Отсоедините разъем от заднего датчика
скорости автомобиля.
• Модель MP-T

• Модель VTD

21) Снимите поддон картера.

ОСТОРОЖНО:
Будьте осторожны, не позволяйте посторон-
ним веществам, таким как пыль или грязь,
попасть в поддон картера.

22) Отсоедините разъем управляющего клапа-
на и кабель массы.

23) Снимите узел жгута проводов трансмиссии.

B: УСТАНОВКА

1) Пропустите узел жгута проводов трансмис-
сии через отверстие в корпусе трансмиссии.

2) Присоедините разъем управляющего клапа-
на и кабель массы.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

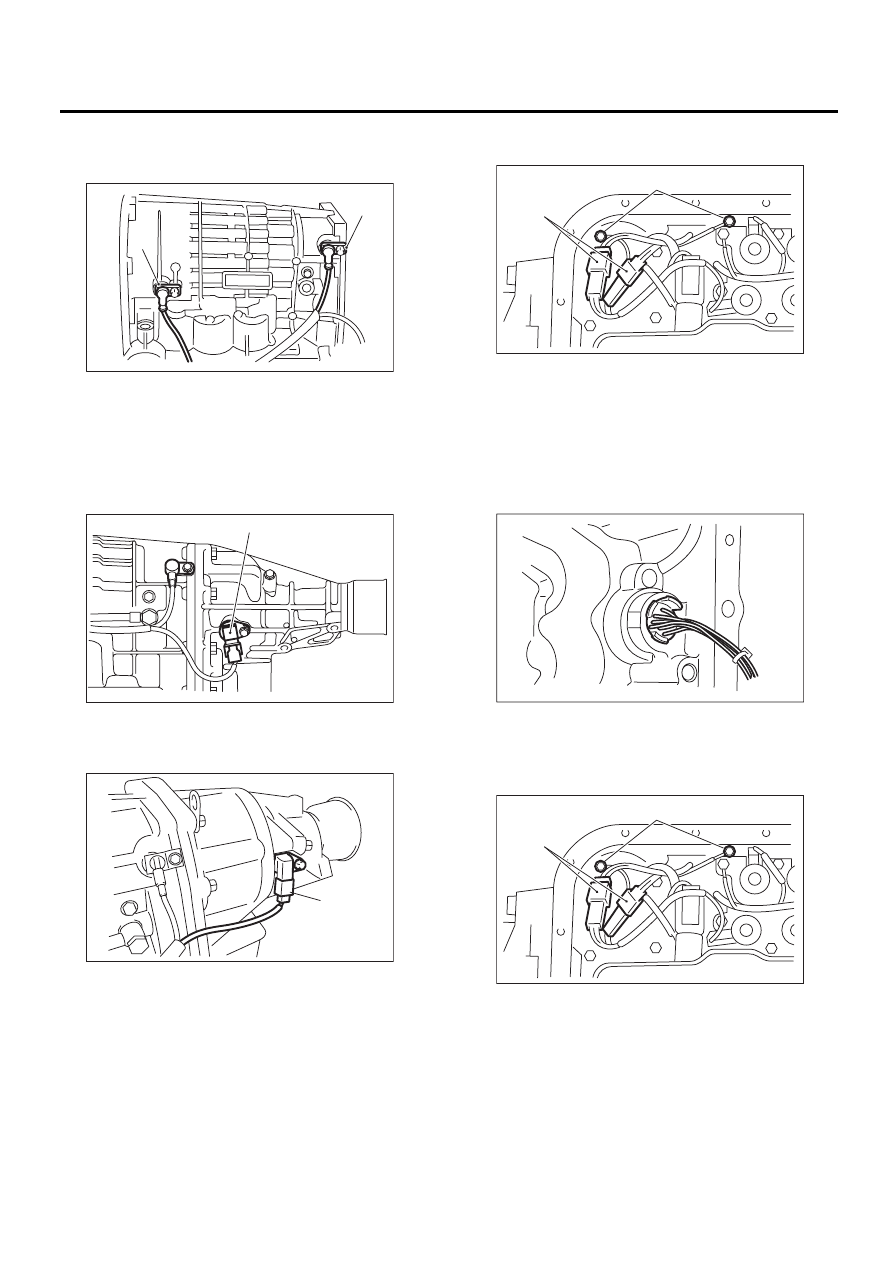

(A) Передний датчик скорости автомобиля

(B) Датчик скорости вращения турбины гидротранс-

форматора

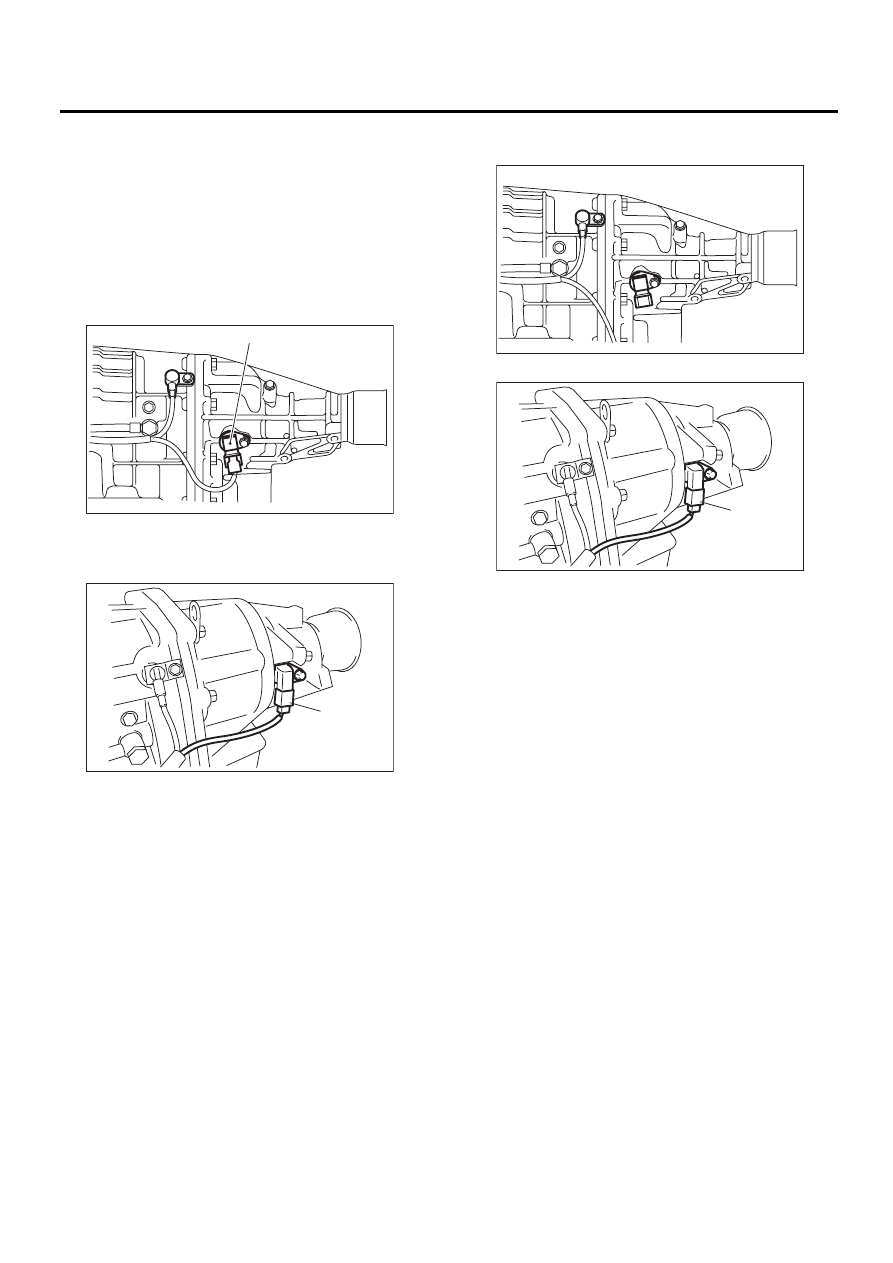

(A) Задний датчик скорости автомобиля

(A) Задний датчик скорости автомобиля

AT-00044

( A )

( B )

AT-01338

( A )

AT-00117

(A)

(A) Кабель массы трансмиссии

(B) Разъем управляющего клапана

(A) Кабель массы трансмиссии

(B) Разъем управляющего клапана

AT-00050

(B)

(A)

AT-00048

AT-00050

(B)

(A)

4AT-58

Передний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

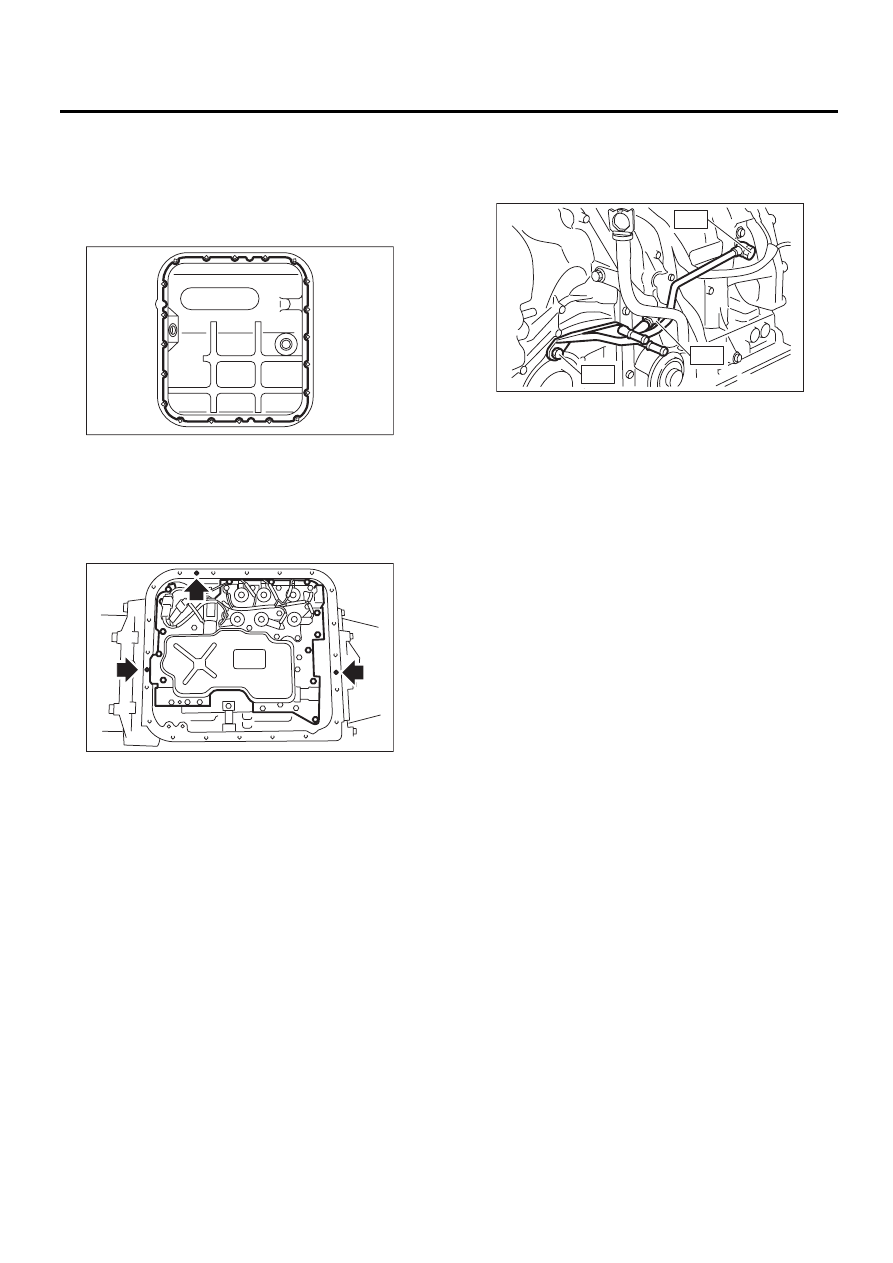

3) Нанесите нужное количество прокладочно-
го герметика на все сопряженные поверхности
поддона картера.

Прокладочный герметик:

THREE BOND 1217B (Деталь № K0877YA020)
или эквивалентный

4) Заполните прокладочным герметиком 3 от-
верстия, сбоку от отверстий болтов в корпусе
трансмиссии.

Прокладочный герметик:

THREE BOND 1217B (Деталь № K0877YA020)
или эквивалентный

5) Установите поддон картера, равномерно за-
тянув болты.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,6 фунт-сила-фут)

6) Установите передний датчик скорости авто-
мобиля и датчик скорости вращения турбины
гидротрансформатора.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,1 фунт-сила-фут)

7) Присоедините разъем к заднему датчику
скорости автомобиля.
8) Установите впускную и выпускную трубки
ATF.

ПРИМЕЧАНИЕ:
Используйте новую медную шайбу.

Момент затяжки:

T1: 25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
T2: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T3: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

9) Установите болт задней поперечной балки
трансмиссии.

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

10) Установите коленчатый вал. <См. DS-14,
УСТАНОВКА, Карданный вал.>
11) Установите переднюю, центральную и за-
днюю выхлопные трубы и глушитель. (Модель
без турбонаддува) <См. EX(H4SO)-5, УСТА-
НОВКА, Передняя выхлопная труба.> <См.
EX(H4SO)-8, УСТАНОВКА, Задняя выхлопная
труба.> <См. EX(H4SO)-10, УСТАНОВКА, Глу-
шитель.>
12) Установите центральную и заднюю вы-
хлопные трубы и глушитель. (Модель с турбо-
наддувом) <См. EX(H4DOTC)-9, УСТАНОВКА,
Центральная выхлопная труба.>
<См. EX(H4DOTC)-13, УСТАНОВКА, Задняя
выхлопная труба.> <См. EX(H4DOTC)-15, УСТА-
НОВКА, Глушитель.>
13) Опустите автомобиль.
14) Установите разъем жгута проводов транс-
миссии на опору.
15) Установите стопор качания. <См. 4AT-49, УС-
ТАНОВКА, Система крепления трансмиссии.>
16) Установите воздухозаборную камеру (Мо-
дель без турбонаддува) <См. IN(H4SO)-6, УСТА-
НОВКА, Воздухозаборная камера.>
17) Установите промежуточный охладитель.
(Модель с турбонаддувом) <См. IN(H4DOTC)-11,
УСТАНОВКА, Промежуточный охладитель.>
18) Залейте ATF. <См. 4AT-29, ATF.>
19) Прокачайте воздух из управляющего кла-
пана. <См. 4AT-64, Прокачка воздуха из управ-
ляющего клапана.>
20) Проверьте уровень и отсутствие утечек ATF.
<См. 4AT-29, ATF.>
21) Выполните операцию по обучению управ-
ления. <См. 4AT(diag)-19, ОРГАНИЗАЦИЯ ОБУ-
ЧЕНИЯ УПРАВЛЕНИЯ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

AT-02742

AT-01339

T3

T1

T2

AT-03538

4AT-59

Задний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

15.Задний датчик скорости

автомобиля

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Отсоедините разъем от заднего датчика
скорости автомобиля.
• Модель MP-T

• Модель VTD

5) Снимите задний датчик скорости автомобиля.
• Модель MP-T

• Модель VTD

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Замените уплотнительное кольцо новым.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,1 фунт-сила-фут)

(A) Задний датчик скорости автомобиля

(A) Задний датчик скорости автомобиля

AT-01338

( A )

AT-00117

(A)

(A) Задний датчик скорости автомобиля

AT-01341

AT-00117

(A)

4AT-60

Датчик скорости вращения турбины гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

16.Датчик скорости вращения

турбины
гидротрансформатора

A: СНЯТИЕ

При снятии датчика скорости вращения турби-
ны гидротрансформатора, обратитесь к разде-
лу “Передний датчик скорости автомобиля”.
<См. 4AT-56, СНЯТИЕ, Передний датчик ско-
рости автомобиля.>

B: УСТАНОВКА

При установке датчика скорости вращения
турбины гидротрансформатора, обратитесь к
разделу “Передний датчик скорости автомоби-
ля”. <См. 4AT-57, УСТАНОВКА, Передний дат-
чик скорости автомобиля.>
