4AT-13

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

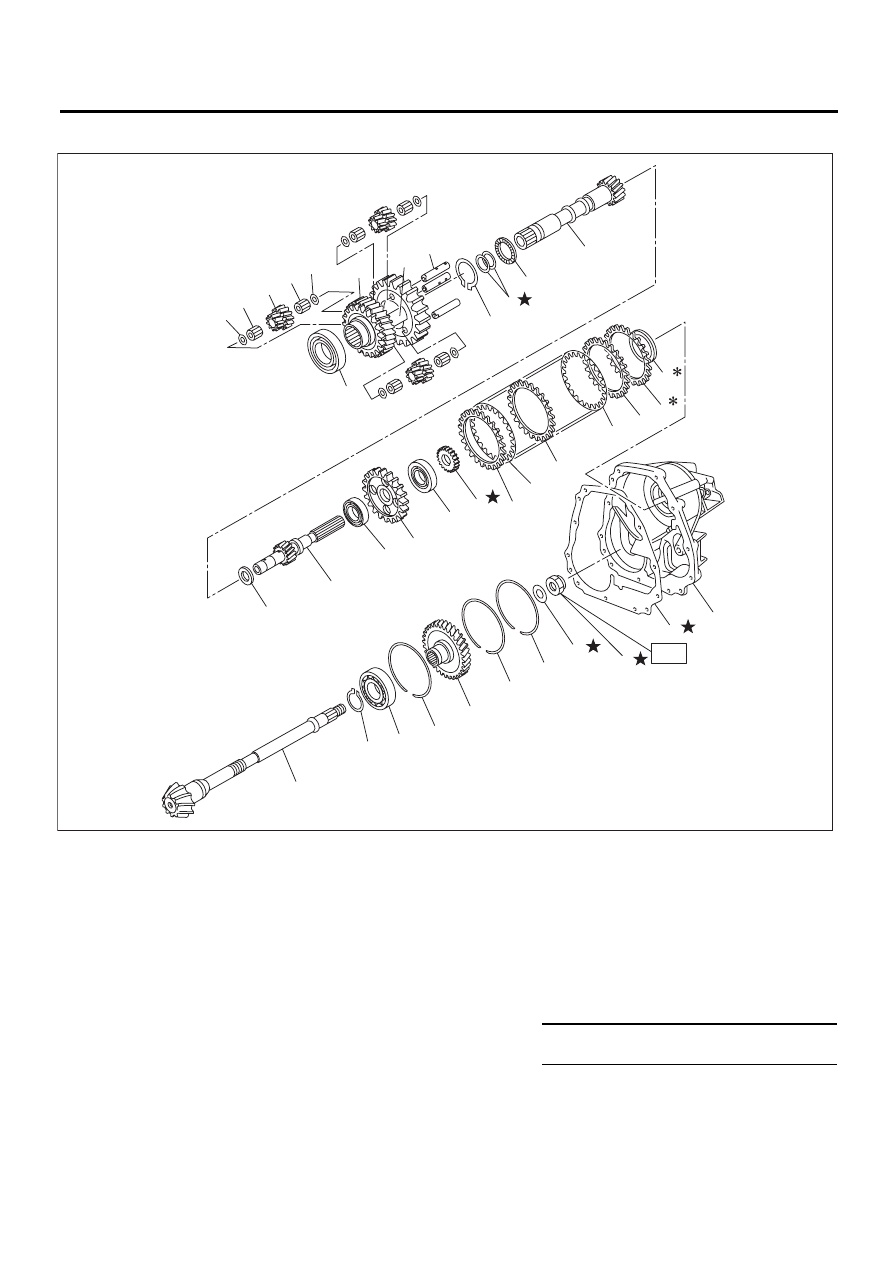

Модель с системой VTD

(1)

Шарикоподшипник

(13) Задний ведущий вал

(25) Стопорное кольцо

(2)

Ведущая шестерня редуктора

(14) Шарикоподшипник

(26) Шарикоподшипник

(3)

Шайба

(15) Ступица многодисковой муфты (27) Стопорное кольцо

(4)

Игольчатый подшипник

(16) Шарикоподшипник

(28) Ведомая шестерня редуктора

(5)

Шестерня

(17) Поворотная шестерня

(29) Стопорная шайба

(6)

Привод

(18) Ведомый диск (Толстый)

(30) Стопорная гайка

(7)

Планетарный вал-шестерня

(19) Ведущий диск

(31) Прокладка

(8)

Стопорное кольцо

(20) Ведомый диск (Тонкий)

(32) Корпус удлинителя

(9)

Уплотнительное кольцо

(21) Ведомый диск (Толстый)





(10) Упорный игольчатый подшипник (22) Стопорный диск

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(11) Промежуточный вал

(23) Шайба заднего ведущего вала

T: 100 (10,2, 73,8)

(12) Упорная шайба

(24) Вал ведущей шестерни





AT-02203

T

(3)

(4)

(5)

(4)

(3)

(2)

(1)

(6)

(7)

(8)

(9)

(10)

(11)

(17)

(18)

(19)

(20)

(19)

(21)

(22)

(23)

(32)

(31)

(30)

(12)

(13)

(14)

(15)

(16)

(29)

(28)

(26)

(25)

(24)

(27)

(27)

(27)

4AT-14

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

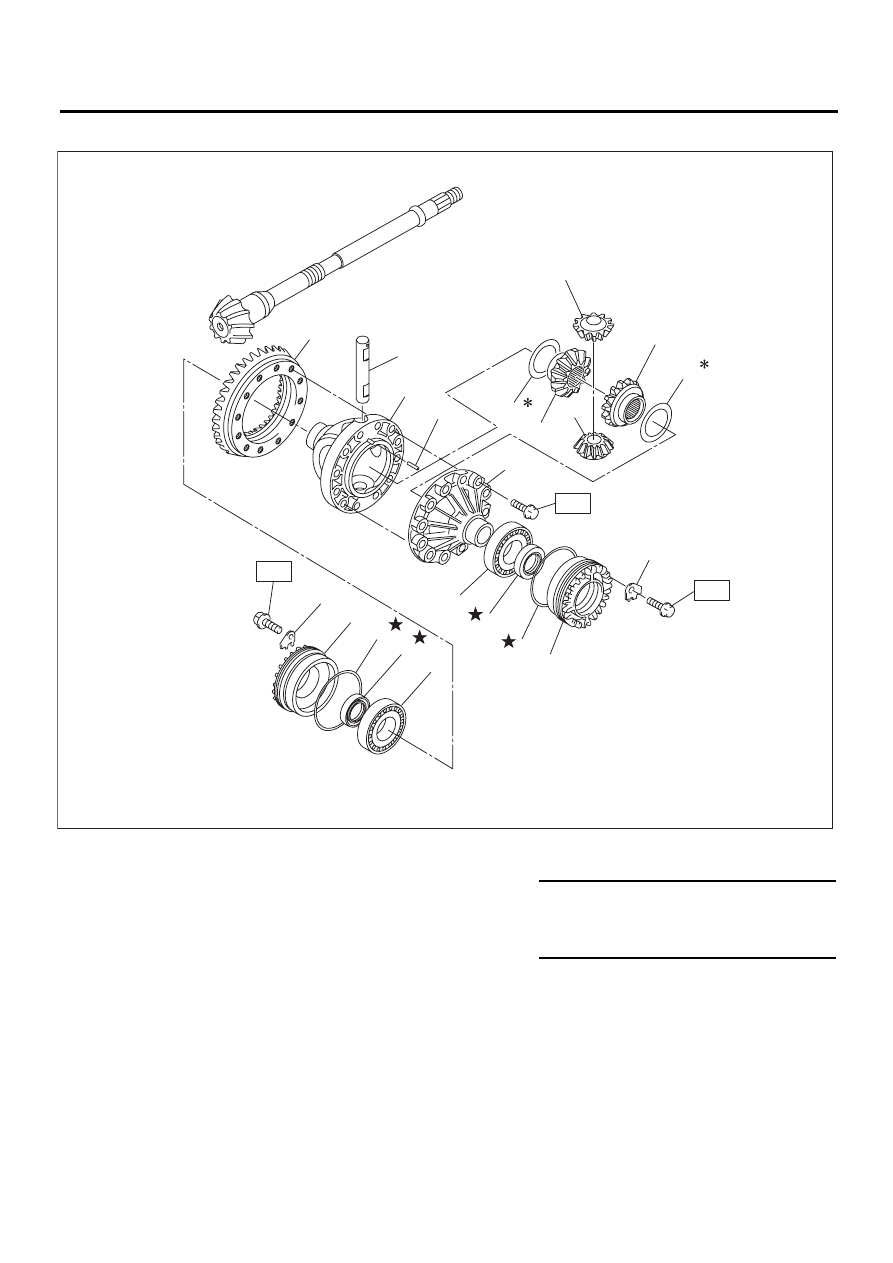

9. РЕДУКТОР ДИФФЕРЕНЦИАЛА

(1) Гипоидная ведомая шестерня

(7)

Сальник

(13) Коническая шестерня дифференциала

(2) Вал-шестерня

(8)

Уплотнительное кольцо





(3) Корпус дифференциала (Правый)

(9)

Боковой держатель диффе-
ренциала

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4) Прямой штифт

(10) Стопорный диск

T1: 25 (2,5, 18,4)

(5) Корпус дифференциала (Левый)

(11) Шайба

T2: 62 (6,3, 45,7)

(6) Конический роликовый подшипник (12) Конический сателлит диф-

ференциала





AT-00011

T2

T1

T1

(8)

(8)

(9)

(9)

(7)

(7)

(6)

(6)

(10)

(13)

(13)

(1)

(2)

(3)

(4)

(5)

(10)

(11)

(11)

(12)

(12)

4AT-15

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

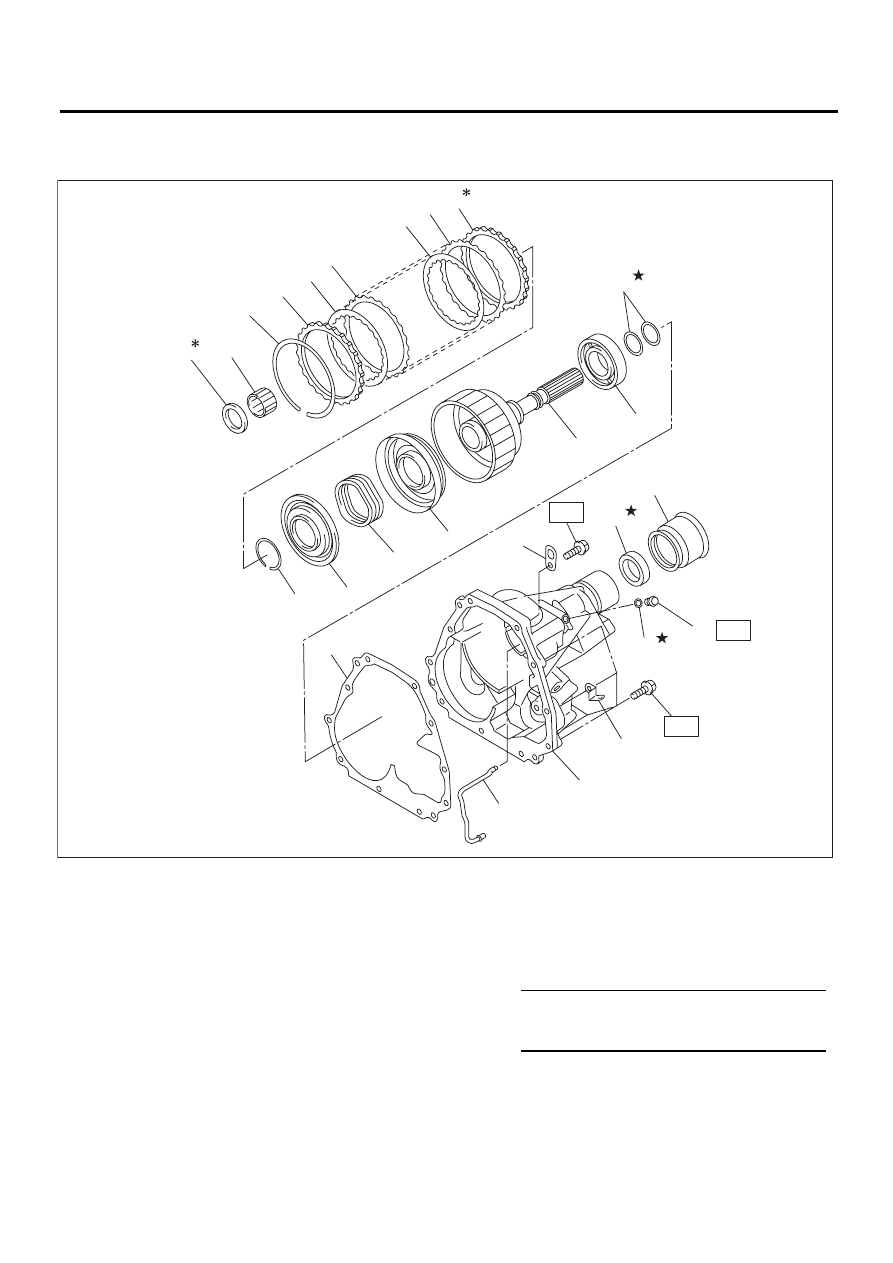

10.МУФТА ПЕРЕДАЧИ И КОРПУС УДЛИНИТЕЛЯ

Модель с системой MP-T

(1) Упорный игольчатый подшипник (10) Возвратная пружина

(19) Сальник

(2) Игольчатый подшипник

(11) Поршень муфты передачи

(20) Пылезащитный чехол

(3) Стопорное кольцо

(12) Задний ведущий вал

(21) Проверочная пробка

(4) Ведомый диск (Толстый)

(13) Шарикоподшипник

(22) Уплотнительное кольцо

(5) Ведущий диск

(14) Уплотнительное кольцо

(23) Зажим (Модель с турбонаддувом)

(6) Ведомый диск (Тонкий)

(15) Прокладка





(7) Стопорный диск

(16) Трубка муфты передачи

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(8) Стопорное кольцо

(17) Корпус удлинителя

T1: 13 (1,3, 9,6)

(9) Поршень муфты передачи

Уплотнение

(18) Подвеска трансмиссии

T2: 25 (2,5, 18,4)

AT-00012

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(16)

(23)

(18)

(19)

(22)

(21)

(12)

(13)

(14)

(15)

(5)

(17)

(20)

T2

T2

T1

(6)

4AT-16

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

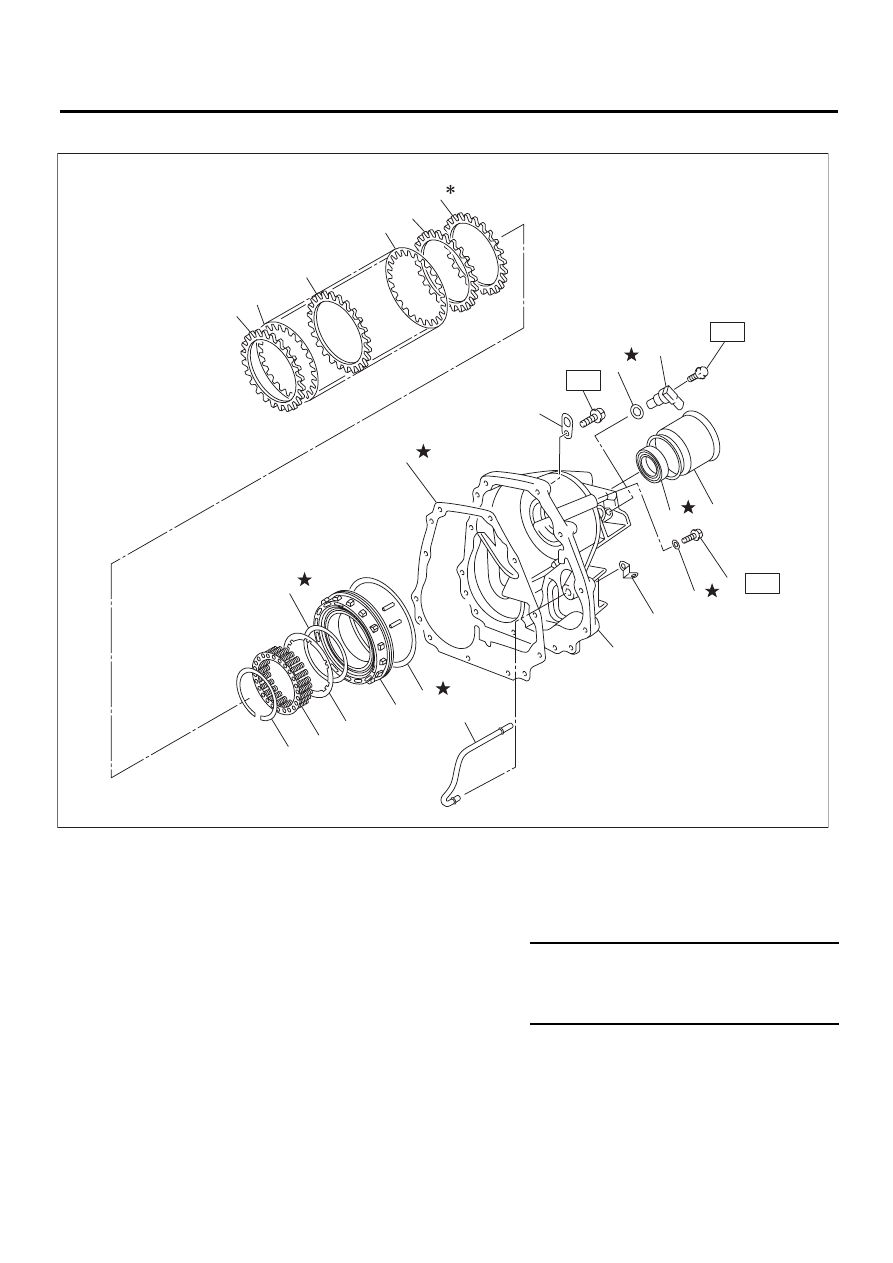

Модель VTD

(1) Ведомый диск (Толстый) (10) Узел поршня многодисковой муфты (19) Уплотнительное кольцо

(2) Ведущий диск

(11) Уплотнительное кольцо

(20) Задний датчик скорости автомобиля

(3) Ведомый диск (Тонкий)

(12) Прокладка

(21) Зажим (Модель с турбонаддувом)

(4) Ведомый диск (Толстый) (13) Трубка многодисковой муфты

(22) Подвеска трансмиссии

(5) Стопорный диск

(14) Корпус удлинителя

(6) Стопорное кольцо

(15) Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(7) Пружинный держатель

(16) Проверочная пробка

T1: 7 (0,7, 5,1)

(8) Диск

(17) Сальник

T2: 13 (1,3, 9,6)

(9) Уплотнительное кольцо

(18) Пылезащитный чехол

T3: 25 (2,5, 18,4)

T2

T1

(10)

(11)

(13)

(14)

(19)

(6)

(7)

(8)

(9)

(12)

(20)

(16)

(1)

(2)

(3)

(2)

(4)

(5)

(15)

(17)

(18)

(21)

(22)

T3

AT-04482
