4AT-5

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

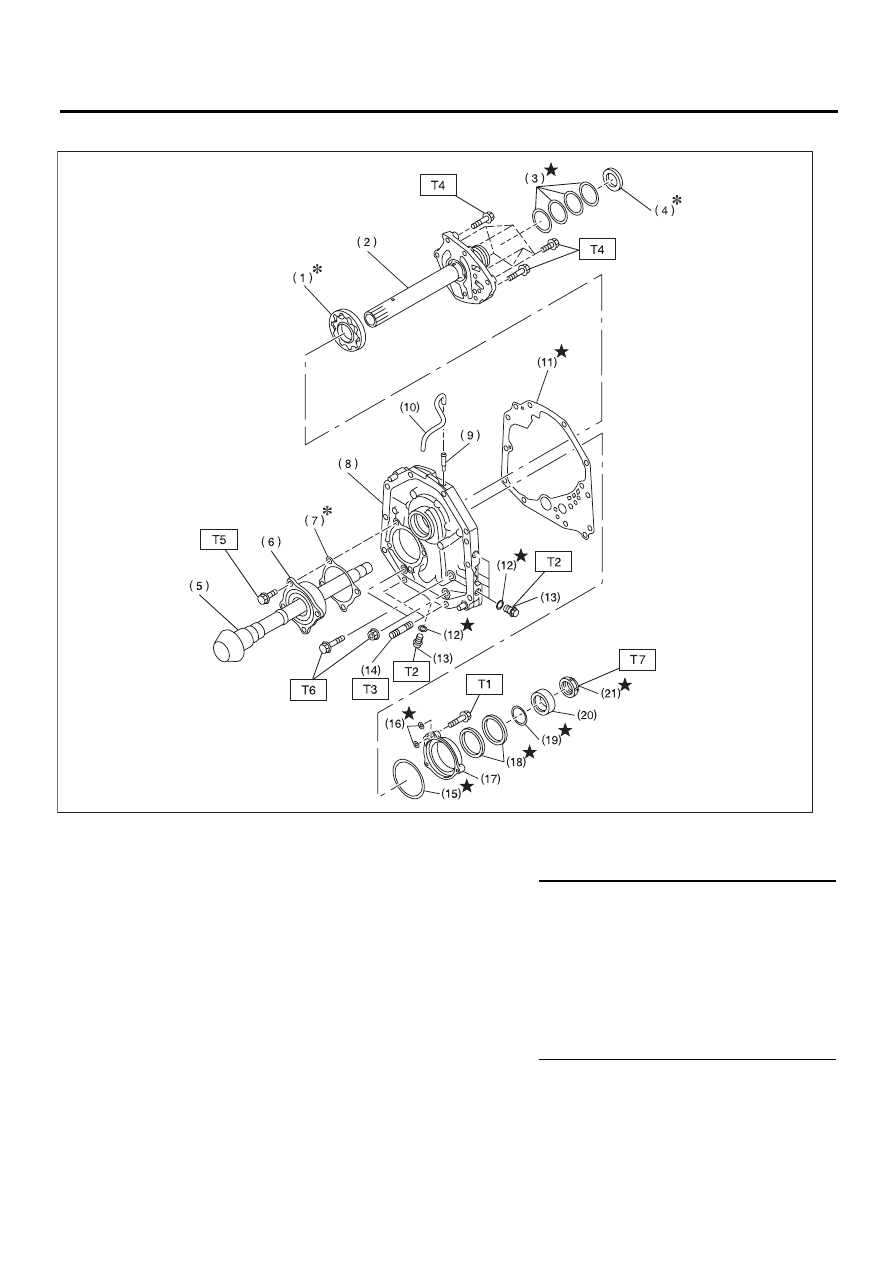

2. МАСЛЯНЫЙ НАСОС

(1)

Ротор масляного насоса

(11) Прокладка

(21) Стопорная гайка

(2)

Крышка масляного насоса

(12) Уплотнительное кольцо





(3)

Уплотнительное кольцо

(13) Проверочная пробка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Упорный игольчатый подшипник

(14) Резьбовая шпилька

T1: 7 (0,7, 5,1)

(5)

Вал ведущей шестерни

(15) Уплотнительное кольцо

T2: 13 (1,3, 9,6)

(6)

Роликовый подшипник

(16) Уплотнительное кольцо

T3: 18 (1,8, 13,3)

(7)

Регулировочная шайба ведущей
шестерни

(17) Держатель сальника

T4: 25 (2,5, 18,4)

(8)

Корпус масляного насоса

(18) Сальник

T5: 40 (4,1, 29,5)

(9)

Штуцер

(19) Уплотнительное кольцо

T6: 42 (4,3, 31,0)

(10) Шланг сапуна

(20) Обруч ведущей шестерни

T7: 116 (11,8, 85,6)

AT-03358

4AT-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

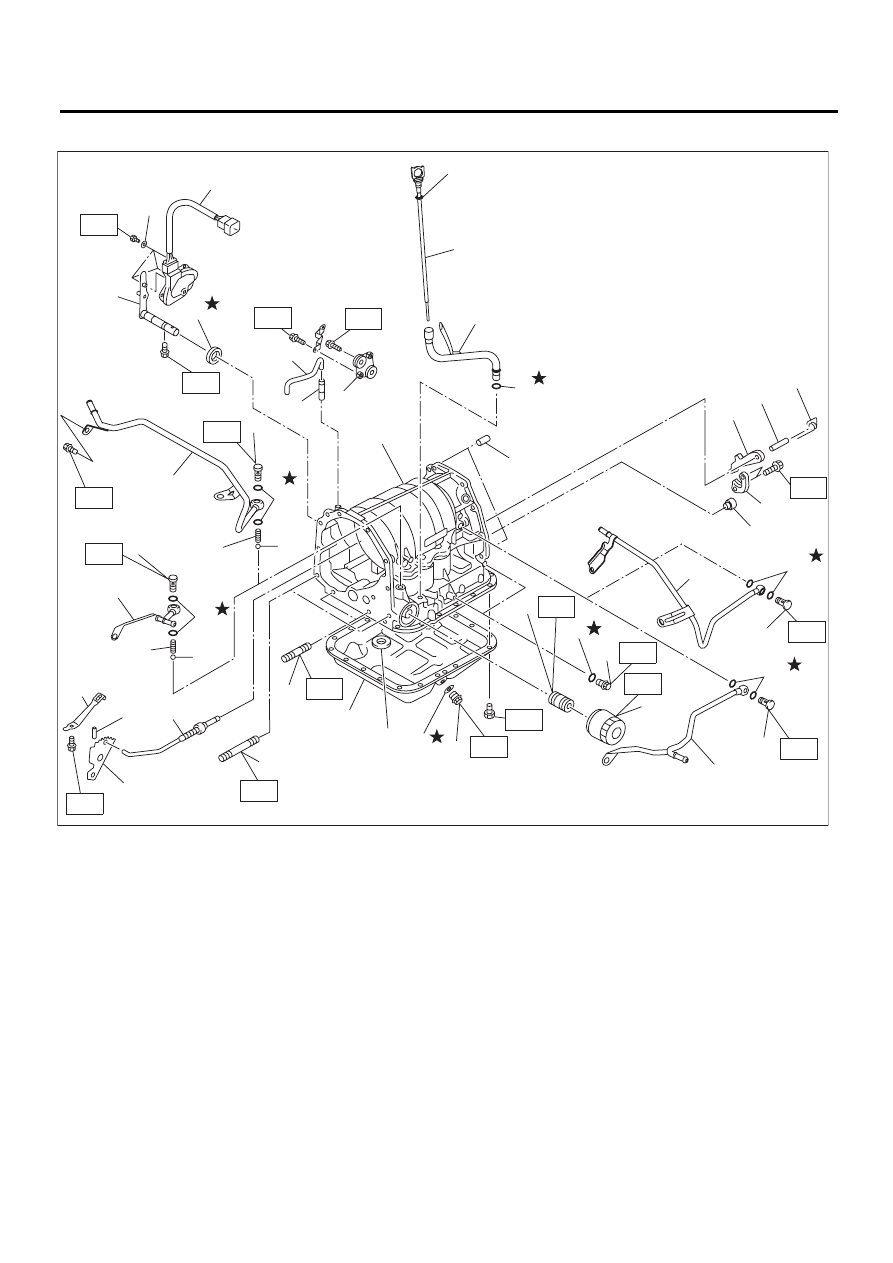

3. КОРПУС ТРАНСМИССИИ И УСТРОЙСТВО УПРАВЛЕНИЯ

AT-04551

(1)

(2)

(3)

(4)

(10)

(12)

(14)

(15)

(16)

(17)

(18)

(19)

(20)

(21)

(22)

(26)

(31)

(39)

(10)

(12)

(5)

(6)

(7)

(8)

(9)

(13)

(27)

(24)

(25)

(23)

(11)

(29)

(28)

(30)

(30)

(34)

(35)

(32)

(38)

(41)

(40)

(36)

(37)

T1

T5

T6

T8

T2

T8

T7

T11

T11

T8

T3

T7

T8

T4

T9

T3

(29)

(28)

(33)

(32)

T9

T10

(42)

4AT-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1)

Щуп уровня ATF

(19) Прокладка

(37) Шайба

(2)

Трубка заправки масла

(20) Магнит

(38) Штуцер

(3)

Уплотнительное кольцо

(21) Поддон картера

(39) Шланг сапуна

(4)

Прямой штифт

(22) Резьбовая шпилька (короткая)

(40) Корпус трансмиссии

(5)

Возвратная пружина

(23) Резьбовая шпилька (длинная)

(41) Узел пластины

(6)

Вал

(24) Шток парковки

(42) Уплотнительное кольцо

(7)

Защелка режима парковки

(25) Плата ручного режима





(8)

Суппорт режима парковки

(26) Пружинный штифт

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(9)

Втулка (Модель с турбонаддувом)

(27) Стопорная пружина

T1: 3,4 (0,35, 2,6)

(10) Прокладка

(28) Шарик

T2: 5 (0,5, 3,6)

(11) Впускная трубка ATF (Модели без ох-

ладителя ATF (с функцией подогрева))

(29) Пружина

T3: 6 (0,6, 4,4)

(30) Прокладка

T4: 12 (1,2, 8,9)

(12) Соединительный винт

(31) Выпускная трубка ATF (Модели без ох-

ладителя ATF (с функцией подогрева))

T5: 13 (1,3, 9,6)

(13) Впускная трубка ATF (модель с охла-

дителем ATF (с функцией подогрева))

T6: 14 (1,4, 10,3)

(32) Соединительный винт

T7: 18 (1,8, 13,3)

(14) Уплотнительное кольцо

(33) Выпускная трубка ATF (модель с охла-

дителем ATF (с функцией подогрева))

T8: 25 (2,5, 18,4)

(15) Проверочная пробка

T9: 45 (4,6, 33,2)

(16) Масляный фильтр

(34) Сальник

T10: 21 (2,1, 15,5)

(17) Резьбовая шпилька масляного фильтра (35) Рычаг селектора диапазонов

T11: 40 (4,1, 29,5)

(18) Сливная пробка (ATF)

(36) Узел выключателя блокиратора

4AT-8

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

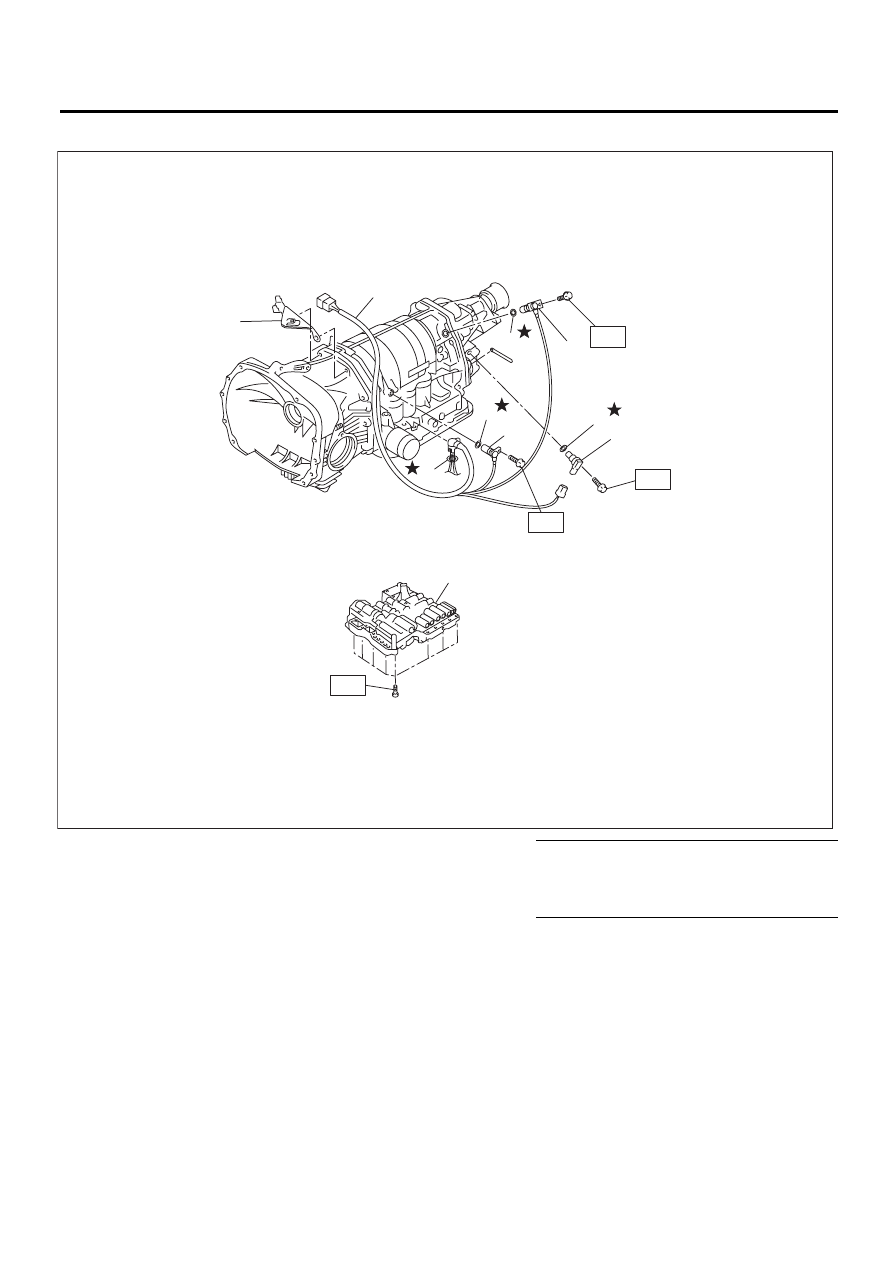

4. УПРАВЛЯЮЩИЙ КЛАПАН И ПРОКЛАДКА ЖГУТА ПРОВОДОВ

(1) Опора

(6)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Узел жгута проводов

трансмиссии

(7)

Передний датчик скорости
автомобиля

T1: 7 (0,7, 5,1)

(3) Уплотнительное кольцо

(8)

Уплотнительное кольцо

T2: 8 (0,8, 5,8)

(4) Уплотнительное кольцо

(9)

Задний датчик скорости
автомобиля

(5) Датчик скорости вращения тур-

бины гидротрансформатора

(10) Корпус управляющего клапана

AT-01322

T1

T2

T1

T1

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)
