EN(H4DOTC)(diag)-225

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТРОСА СЕЛЕКТОРА.

Имеются какие-либо не-
исправности в тросе се-
лектора?

Отремонтируйте
или отрегулируй-
те трос селекто-
ра. <См. CS-33,
Трос рычага се-
лектора.>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в положе-
ние ON.
2) Установите рычаг селектора в положение, от-
личное от “N” и “P”.
3) Измерьте напряжение между ECM и массой ку-
зова.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРОВОДКИ ТРАНСМИССИИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и разъем проводки
трансмиссии (T3).
3) Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B136) № 31 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 4.

Устраните замы-
кание на массу в
проводке между
ECM и разъемом
проводки транс-
миссии.

4

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ ТРАНСМИС-
СИИ.
1) Отсоедините разъем от переключателя блоки-
ратора.
2) Измерьте сопротивление между разъемом про-
водки трансмиссии и массой двигателя.

Разъемы и клеммы

(T3) № 12 — Масса двигателя:

Сопротивление составля-
ет 1 МОм или более?

Замените пере-
ключатель бло-
киратора. <См.
4AT-52, Пере-
ключатель бло-
киратора.>

Устраните замы-
кание на массу в
проводке между
разъемом про-
водки трансмис-
сии и разъемом
переключателя
блокиратора.

EN(H4DOTC)(diag)-226

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BK:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

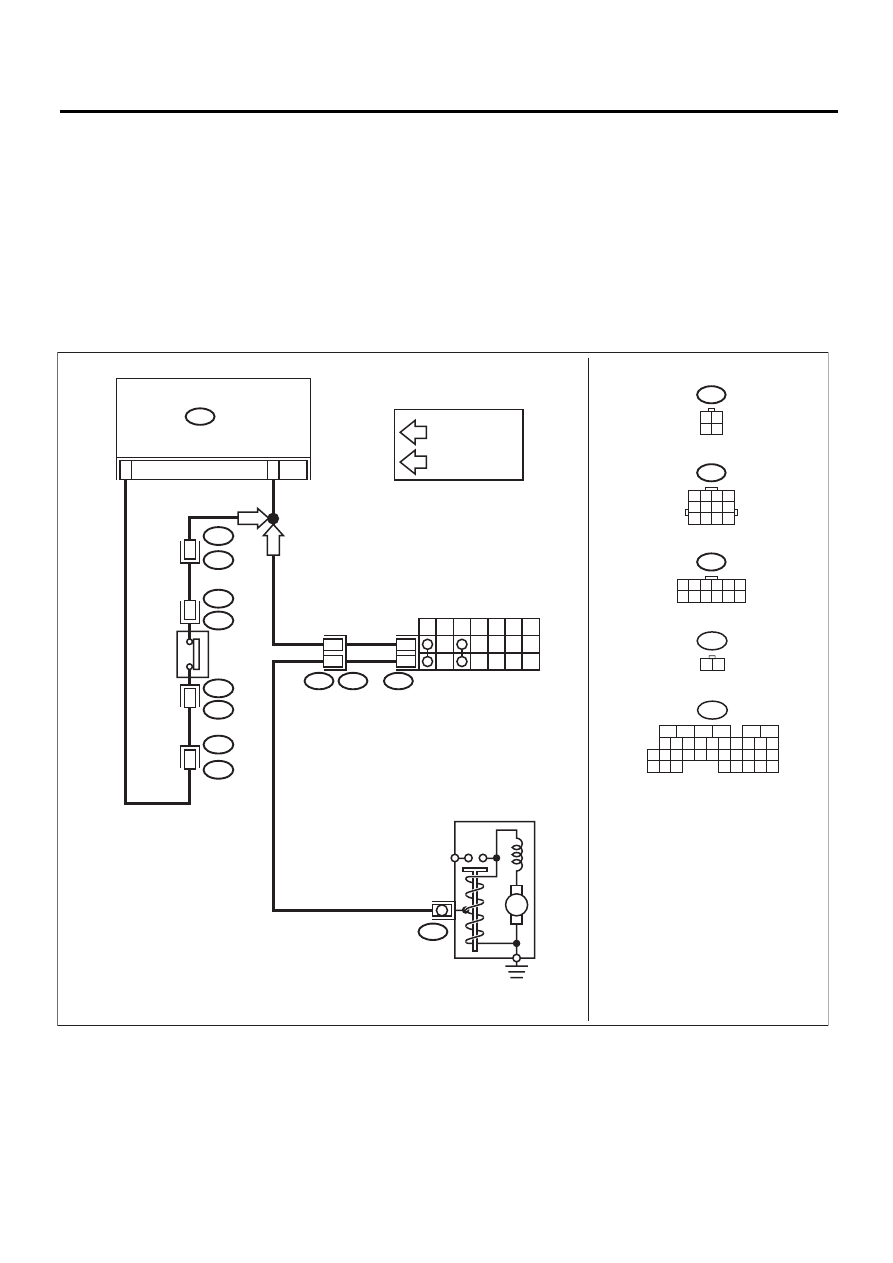

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05776

B12

T3

B14

T7

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ДВИГАТЕЛЬ СТАРТЕРА

P

R

N

D

3

2

1

B136

ECM

31

6

T7

1 2 3 4 5 6
7 8 9 10 11 12

B12

1 2 3 4
5 6 7 8
9 10 11 12

3

T2

T9

B128

2

T2

1

B128

T9

1

MT

AT

1 2

B128

3 4

M

12

11

12

7

T12

T12

T12

1 2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

: МОДЕЛЬ AT

: МОДЕЛЬ МT

MT

AT

EN(H4DOTC)(diag)-227

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в положе-
ние ON.
2) Переместите рычаг переключения передач в
любое положение, кроме нейтрального.
3) Измерьте напряжение между ECM и массой ку-
зова.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и разъем провод-
ки трансмиссии (T9).
3) Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B136) № 31 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Устраните корот-
кое замыкание в
жгуте проводки
трансмиссии или
замените датчик
нейтральной пе-
редачи.

Устраните замы-
кание на массу в
проводке между
ECM и разъемом
проводки транс-
миссии.

EN(H4DOTC)(diag)-228

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BL:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05776

B12

T3

B14

T7

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ДВИГАТЕЛЬ СТАРТЕРА

P

R

N

D

3

2

1

B136

ECM

31

6

T7

1 2 3 4 5 6
7 8 9 10 11 12

B12

1 2 3 4
5 6 7 8
9 10 11 12

3

T2

T9

B128

2

T2

1

B128

T9

1

MT

AT

1 2

B128

3 4

M

12

11

12

7

T12

T12

T12

1 2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

: МОДЕЛЬ AT

: МОДЕЛЬ МT

MT

AT
