EN(H4DOTC)(diag)-29

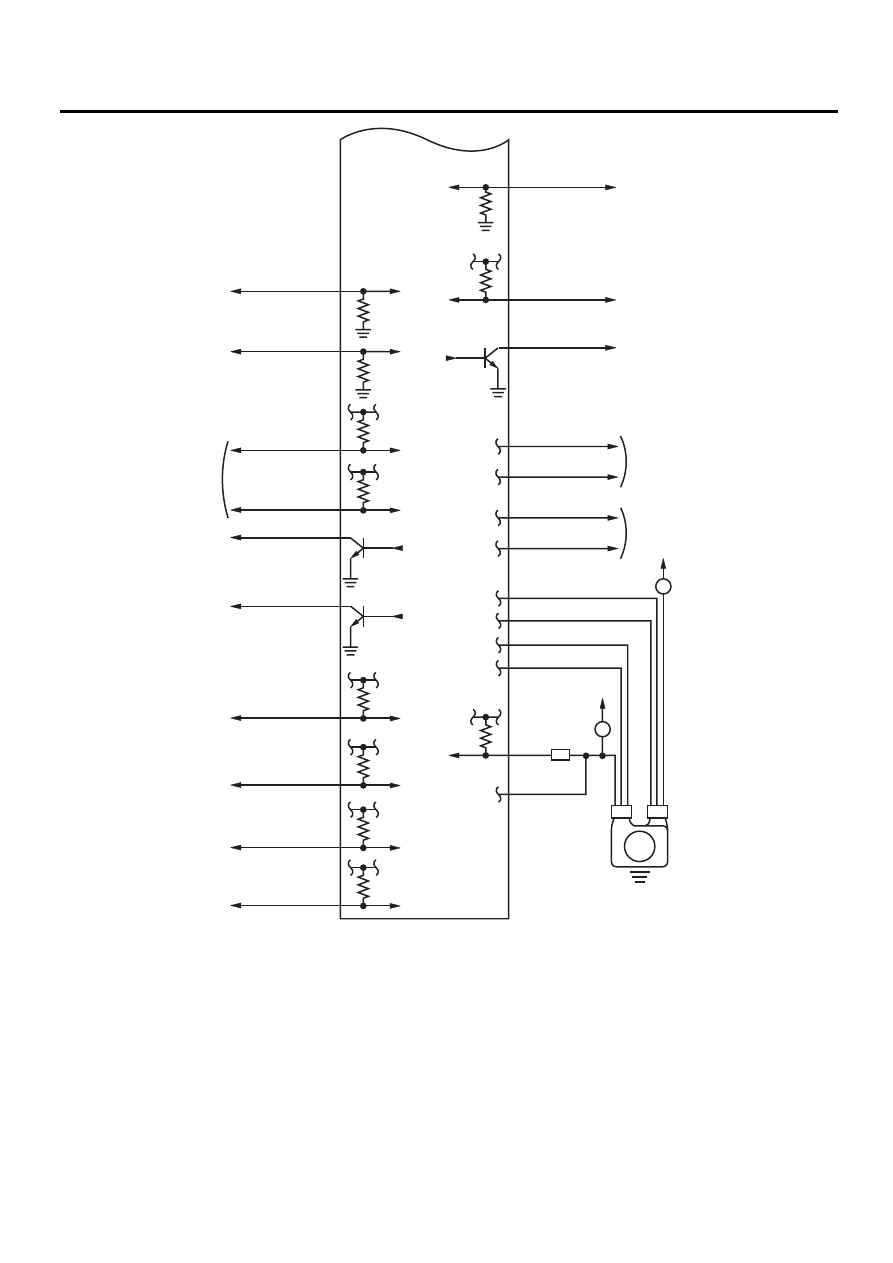

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C24

C33

C9

D7

D3

D1

D2

A5

C15

C26

B28

B12

B24

C35

C18

C29

C27

C34

B20

B14

B25

B15

B16

10

11

MT

EN-05986

ДАТЧИК ДАВЛЕНИЯ

КОНДИЦИОНЕРА

ПЕРЕКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

РЕЛЕ КОНДИЦИОНЕРА

БЛОК УПРАВЛЕНИЯ
ИММОБИЛАЙЗЕРОМ

ЛИНИЯ СВЯЗИ CAN

МАССА ДВИГАТЕЛЯ

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ ТОРМОЗА

ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА

РЕЛЕ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА

СТЕКЛООЧИСТИТЕЛЬ
ВЕТРОВОГО СТЕКЛА

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО СТЕКЛА

ПЕРЕКЛЮЧАТЕЛЬ
ОСВЕЩЕНИЯ

РЕЛЕ
ВЕНТИЛЯТОРА САЛОНА

EN(H4DOTC)(diag)-30

Данные о состоянии двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Данные о состоянии двигателя

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия измерения:
• После прогрева двигателя.
• Трансмиссия в диапазоне “N” или “P”.
• Выключите кондиционер.
• Выключите все аксессуары.

Содержание

Технические характеристики

Нагрузка двигателя

1,0 — 3,2 (%): холостой ход

4,0 — 9,6 (%): При 2500 об/мин

EN(H4DOTC)(diag)-31

Разъем передачи данных

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Разъем передачи данных

A: ПРИМЕЧАНИЕ

Данный разъем используется как для универ-
сального сканера, так и для Subaru Select
Monitor.

ОСТОРОЖНО:
Не подключайте никакого сканирующего
оборудования, кроме Subaru Select Monitor
или универсального сканера, поскольку
это может привести к повреждению цепей
Subaru Select Monitor.

1

2

3

4

5

7

6

8

9 10 11 12 13

15

14

16

EN-04893

Клемма №

Содержание

Клемма №

Содержание

1

Пусто

9

Пусто

2

Пусто

10

Пусто

3

Пусто

11

Пусто

4

Масса

12

Пусто

5

Масса

13

Пусто

6

Линия связи CAN (+)

14

Линия связи CAN (–)

7

Сигнал Subaru Select Monitor/универсального сканера

15

Пусто

8

Пусто

16

Питание

EN(H4DOTC)(diag)-32

Универсальный сканер

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Универсальный сканер

A: ПОРЯДОК РАБОТЫ

1. ПОРЯДОК ИСПОЛЬЗОВАНИЯ
УНИВЕРСАЛЬНОГО СКАНЕРА

1) Подготовьте сканер (универсальный сканер),
соответствующий требованиям SAE J1978.

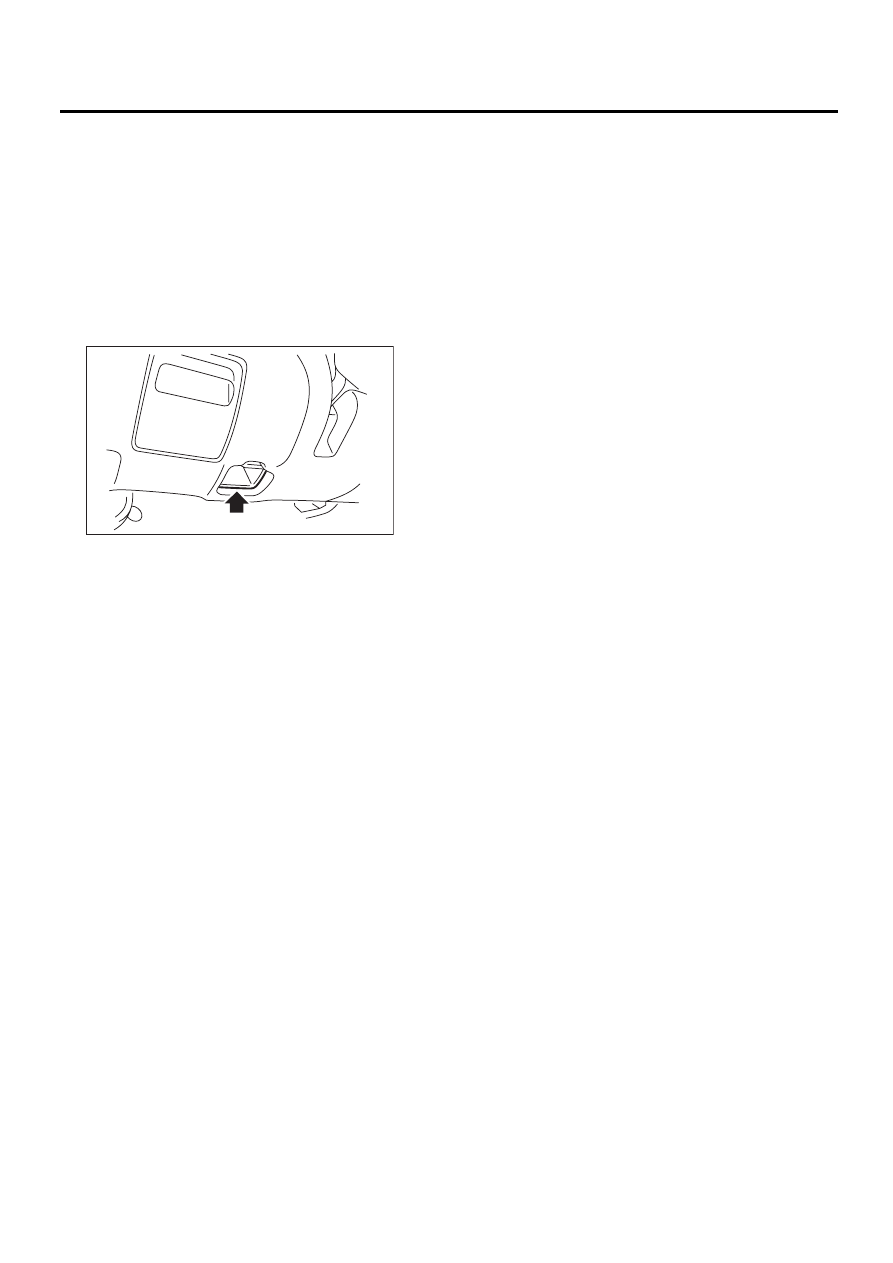

2) Подключите универсальный сканер к разъ-
ему передачи данных, расположенному в ниж-
ней части панели приборов (со стороны води-
теля).

3) Используя универсальный сканер, считайте
КДН и зафиксированные данные.
В функции универсального сканера входит:

(1) РЕЖИМ $01: Текущие диагностические
данные силового агрегата
(2) РЕЖИМ $02: Зафиксированные данные
силового агрегата
(3) РЕЖИМ $03: КДН силового агрегата, от-
носящиеся к системе снижения токсичнос-
ти выхлопных газов
(4) РЕЖИМ 04: Очистка/Сброс диагности-
ческой информации системы снижения ток-
сичности выхлопных газов двигателя.
(5) РЕЖИМ $06: Запрос результатов само-
диагностики систем, находящихся под пе-
риодическим контролем
(6) РЕЖИМ $07: Запрос результатов само-
диагностики систем, находящихся под пе-
риодическим контролем
(7) РЕЖИМ $09: Запрос информации об ав-
томобиле
Считайте данные в соответствии с процеду-
рой ремонта. (Для получения более подроб-
ной информации о процедуре, обратитесь к
Руководству по эксплуатации универсаль-
ного сканера).

ПРИМЕЧАНИЕ:
Для получения более подробной информации о
КДН смотрите “Список кодов диагностики неис-
правностей (КДН)”. <См. EN(H4DOTC)(diag)-81,
Список кодов диагностики неисправностей
(КДН).>

EN-00334
