EN(H4DO)(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Отображается ли

какой-либо другой
КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики не-
исправности (КДН)”. <См.
EN(H4DO)(diag)-75, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Замените датчик массово-
го расхода воздуха и тем-
пературы впускаемого
воздуха. <См. FU(H4DO)-
31, Датчик массового рас-
хода воздуха и температу-
ры впускаемого воздуха.>

EN(H4DO)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

I:

КДН P0102 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА
МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

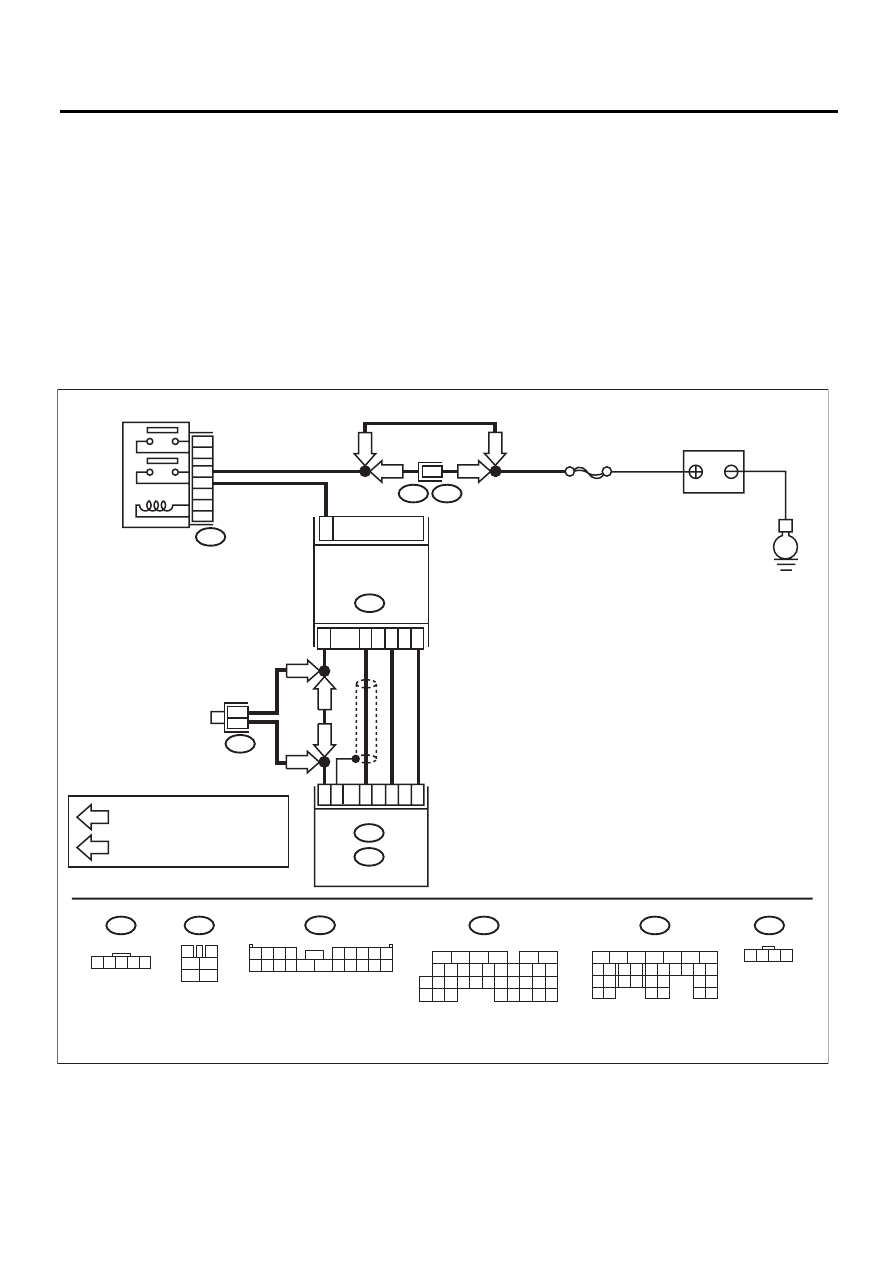

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04844

B122

B3

B136

E

B100

F2

14

LHD

RHD

LHD

RHD

B122

1

B3

B136

C:

C:

B137

D:

B137

D:

SBF-5

1 2 3 4 5

3

4

1

2

5

6

B47

2
1

6

2

4

3

5

C32

C9

C31

D31

C24

F2

B47

1

2

4

1 2 3 4

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО
РАСХОДА ВОЗДУХА И
ТЕМПЕРАТУРЫ ВПУС-
КАЕМОГО ВОЗДУХА

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

LHD

RHD

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

LHD

RHD

LHD

RHD

EN(H4DO)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного потока
при помощи Subaru Select Monitor или универсально-
го сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по эксплу-
атации универсального сканера.

Напряжение менее
0,2 В?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем
выполните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА МАССОВОГО
РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКА-
ЕМОГО ВОЗДУХА
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от датчика массового рас-
хода воздуха и температуры впускаемого воздуха.
3) Поверните выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между разъемом датчика
массового расхода воздуха и температуры впускае-
мого воздуха и массой двигателя.

Разъемы и клеммы

(B3) № 1 (+) — Масса двигателя (–):

Напряжение состав-
ляет 10 В или более?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом дат-
чика массового расхо-
да воздуха и темпера-
туры впускаемого воз-
духа
• Плохой контакт в
разъеме главного реле

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление проводки между ECM
и разъемом датчика массового расхода воздуха и
температуры впускаемого воздуха.

Разъемы и клеммы

(B136) № 31 — (B3) № 3:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв в
проводке между ECM
и разъемом датчика
массового расхода
воздуха и температу-
ры впускаемого возду-
ха.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
Измерьте сопротивление между ECM и массой ку-
зова.

Разъемы и клеммы

(B136) № 31 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 5.

Устраните замыкание
на массу в проводке
между ECM и разъ-
емом датчика массо-
вого расхода воздуха и
температуры впускае-
мого воздуха.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме дат-
чика массового расхода воздуха и температуры
впускаемого воздуха.

Плохой контакт в
разъеме ECM и разъ-
еме датчика массово-
го расхода воздуха и
температуры впуска-
емого воздуха?

Исправьте пло-
хой контакт в
разъеме ECM и
разъеме датчика
массового расхо-
да воздуха и тем-
пературы впуска-
емого воздуха.

Замените датчик мас-
сового расхода возду-
ха и температуры
впускаемого воздуха.
<См. FU(H4DO)-31,
Датчик массового рас-
хода воздуха и темпе-
ратуры впускаемого
воздуха.>

EN(H4DO)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

J: КДН P0103 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04844

B122

B3

B136

E

B100

F2

14

LHD

RHD

LHD

RHD

B122

1

B3

B136

C:

C:

B137

D:

B137

D:

SBF-5

1 2 3 4 5

3

4

1

2

5

6

B47

2
1

6

2

4

3

5

C32

C9

C31

D31

C24

F2

B47

1

2

4

1 2 3 4

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО
РАСХОДА ВОЗДУХА И
ТЕМПЕРАТУРЫ ВПУС-
КАЕМОГО ВОЗДУХА

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

LHD

RHD

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

LHD

RHD

LHD

RHD
