EN(H4DO)(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ЗАДНЕГО ДАТЧИКА
КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от заднего датчика кис-
лорода.
3) Поверните выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой двигателя.

Разъемы и клеммы

(E22) № 2 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и задним датчи-
ком кислорода
• Плохой контакт в со-
единительном разъеме
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и разъ-
емом заднего датчика кислорода.

Разъемы и клеммы

(B135) № 7 — (E22) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и за-
дним датчиком кисло-
рода
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке между ECM
и массой кузова.

Разъемы и клеммы

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление между клеммами задне-
го датчика кислорода.

Клеммы

№ 2 — № 1:

Сопротивление в диа-
пазоне 3 — 4 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените задний дат-
чик кислорода. <См.
FU(H4DO)-38, Задний
датчик кислорода.>

EN(H4DO)(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

G: КДН P0038 HO2S ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

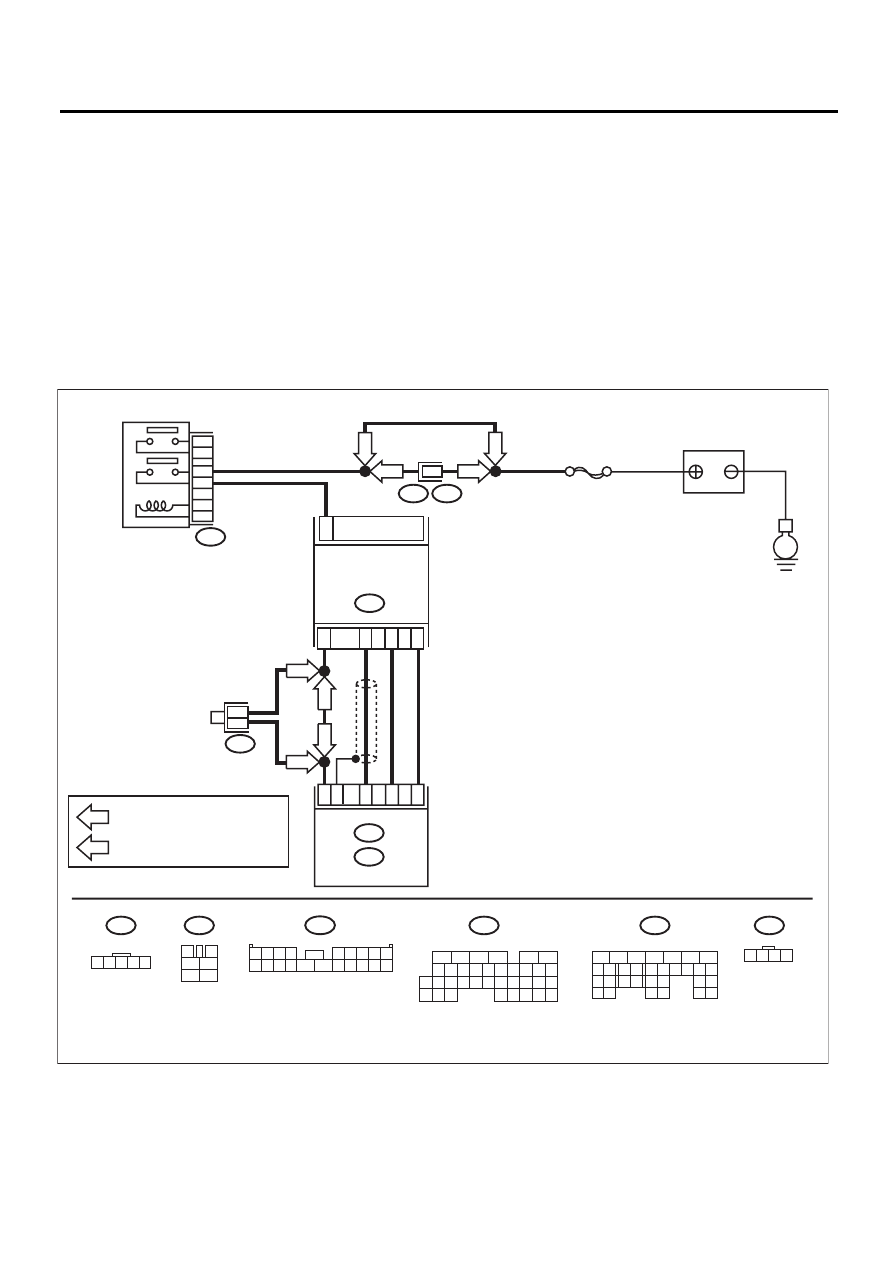

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04843

B47

1

2

3

E

E4

1

4

B73

2

B122

2

3

E22

A4

A5

D31

B135

B136

B :

B134

A :

C :

54

19

B7

C21

B137

D :

E

C22

A3

*

1

*

2

B83

B138

3

4

1

2

5

6

B134

B135

B47

E22

B138

B83

B136

B73

B61

F44

RHD

RHD

LHD

RHD

LHD

RHD

E

B73

E4

B122

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

4

1

E4

B73

ECM

ГЛАВНОЕ РЕЛЕ

ЗАДНИЙ ДАТЧИК
 КИСЛОРОДА

АККУМУЛЯТОР

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A :

B :

C :

D :

5

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 2

*

1

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

:

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

: 3

*

2

SBF-5

LHD

RHD

LHD

RHD

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

3

4 5

1 2

6

1 2 3 4

1

2

3

4

F44

1 2 3

4

5 6 7

8

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

LHD

LHD

52

46

7

EN(H4DO)(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте напряжение между ECM и массой ку-
зова.

Разъемы и клеммы

(B135) № 7 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом задне-
го датчика кисло-
рода.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление состав-
ляет менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
соединительном
разъеме

EN(H4DO)(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

H: КДН P0101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ ДАТЧИКА

МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

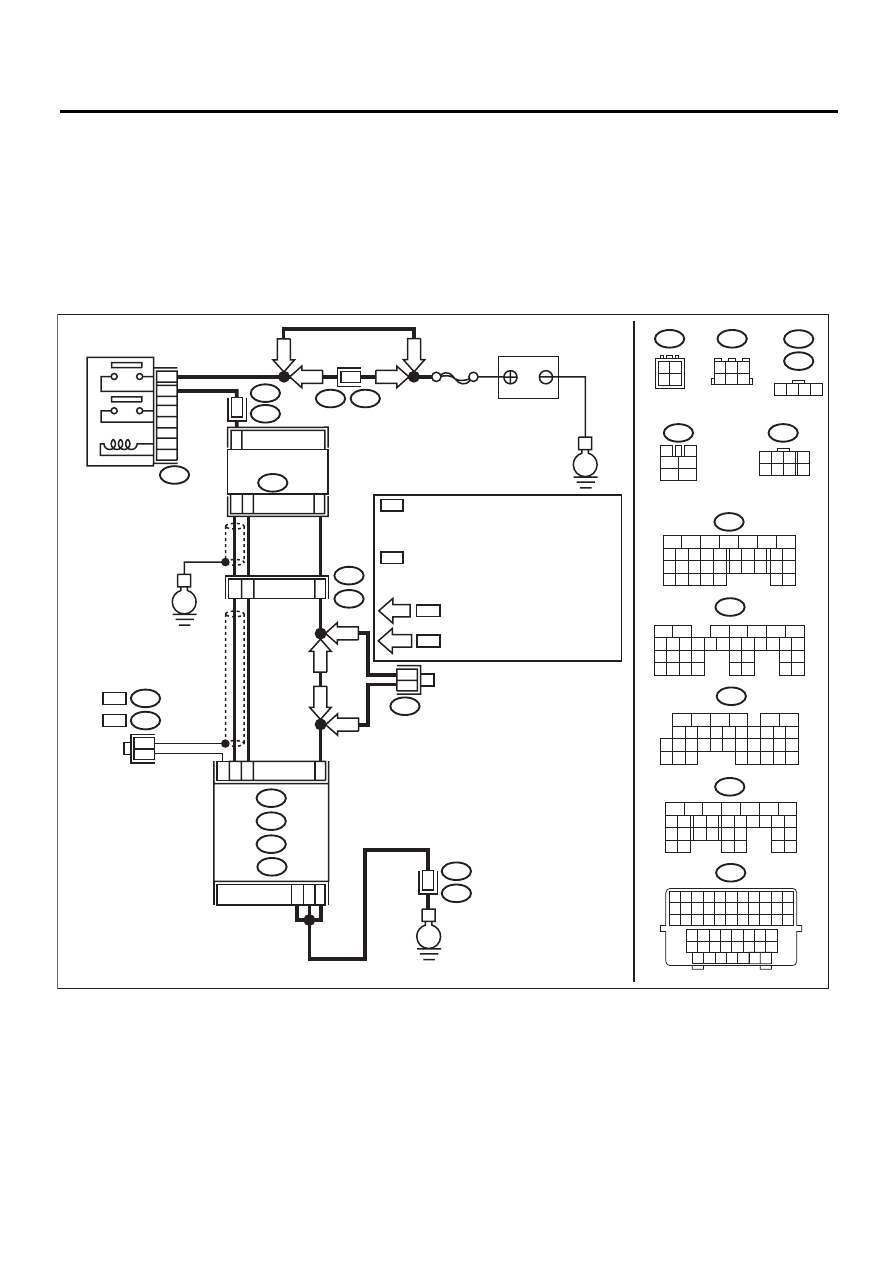

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04844

B122

B3

B136

E

B100

F2

14

LHD

RHD

LHD

RHD

B122

1

B3

B136

C:

C:

B137

D:

B137

D:

SBF-5

1 2 3 4 5

3

4

1

2

5

6

B47

2
1

6

2

4

3

5

C32

C9

C31

D31

C24

F2

B47

1

2

4

1 2 3 4

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ДАТЧИК МАССОВОГО
РАСХОДА ВОЗДУХА И
ТЕМПЕРАТУРЫ ВПУС-
КАЕМОГО ВОЗДУХА

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

LHD

RHD

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

LHD

RHD

LHD

RHD
