ME(H4DO)-97

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

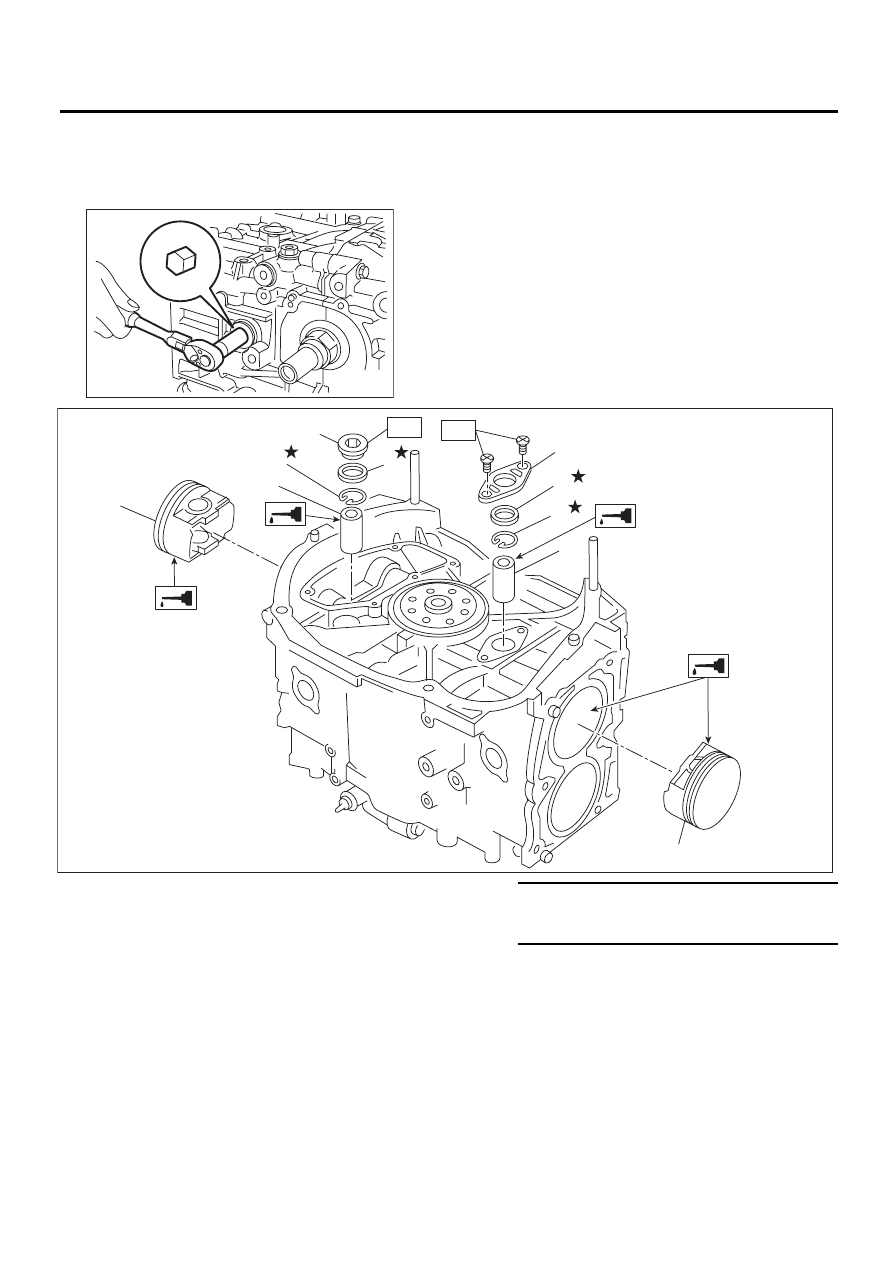

(6) Установите заглушку сервисного отвер-
стия и прокладку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

(7) Установите детали таким образом, что-
бы цилиндры №3 и №4 находились с верх-
ней стороны. Следуя тем же процедурам,
что и для цилиндров №1 и №2, установите
поршни и поршневые пальцы.

ME-00140

(1) Поршень

(5)

Заглушка сервисного отверстия

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Поршневой палец

(6)

Крышка сервисного отверстия

T1: 6,4 (0,65, 4,7)

(3) Стопорное кольцо

(7)

Уплотнительное кольцо

T2: 70 (7,1, 51,6)

(4) Прокладка





(1)

(2)

(3)

(1)

(2)

(6)

(3)

(7)

(4)

(5)

ME-02394

T2

T1

ME(H4DO)-98

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

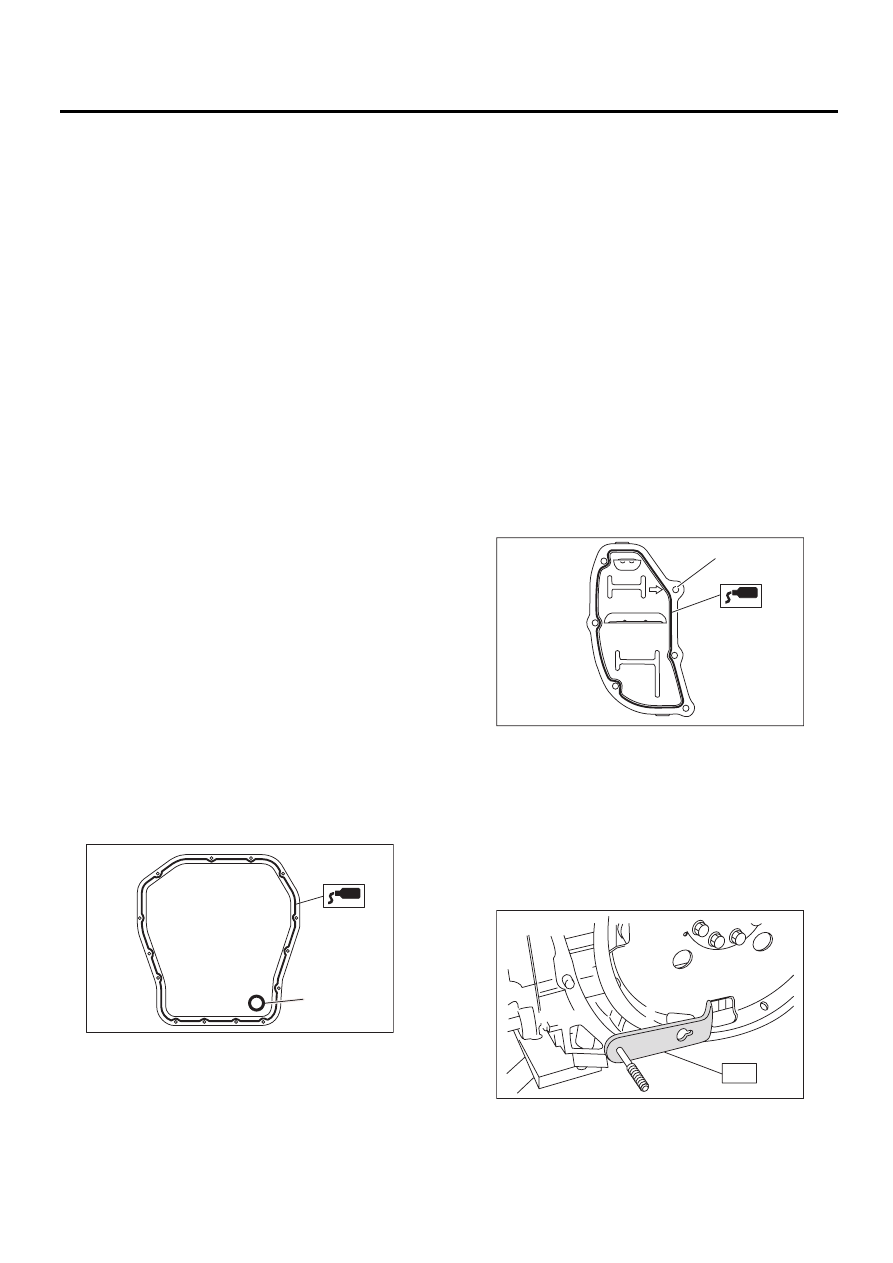

22) Установите крышку сервисного отверстия.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.
23) Установите водяную трубку.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

24) Установите отражательную пластину.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

25) Установите сетчатый масляный фильтр.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

26) Установите опору сетчатого масляного
фильтра.

ПРИМЕЧАНИЕ:
Затяните опору сетчатого масляного фильтра
и отражательную пластину вместе.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

27) Нанесите прокладочный герметик на со-
прягаемые поверхности поддона картера и ус-
тановите поддон картера.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

28) Нанесите прокладочный герметик на сопря-
гаемые поверхности крышки масляного сепара-
тора и резьбовую часть болта (A), как показано
на рисунке (при повторном использовании бол-
та), затем установите крышку масляного сепа-
ратора.

ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Используйте новую крышку масляного сепа-
ратора.

Прокладочный герметик:

Сопряженная поверхность

THREE BOND 1217G (Деталь
№ K0877Y0100) или эквивалентный

Резьбовая часть болта (A) (при повторном
использовании болта)

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

29) Установите маховик. (Модель MT) <См. CL-
19, УСТАНОВКА, Маховик.>
30) Установите ведущий диск. (Модель AT)
Для блокировки коленчатого вала используйте
специальный инструмент.
ST

498497100

СТОПОР КОЛЕНЧАТОГО
ВАЛА

Момент затяжки:

72 Нм (7,3 кгс-м, 53,1 фунт-сила-фут)

31) Установите диск сцепления и крышку. (Мо-
дель MT) <См. CL-16, УСТАНОВКА, Диск и кор-
зина сцепления.>

(A) Прокладка

LU-02353

(A)

ME-03333

(A)

ME-00136

ST

ME(H4DO)-99

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

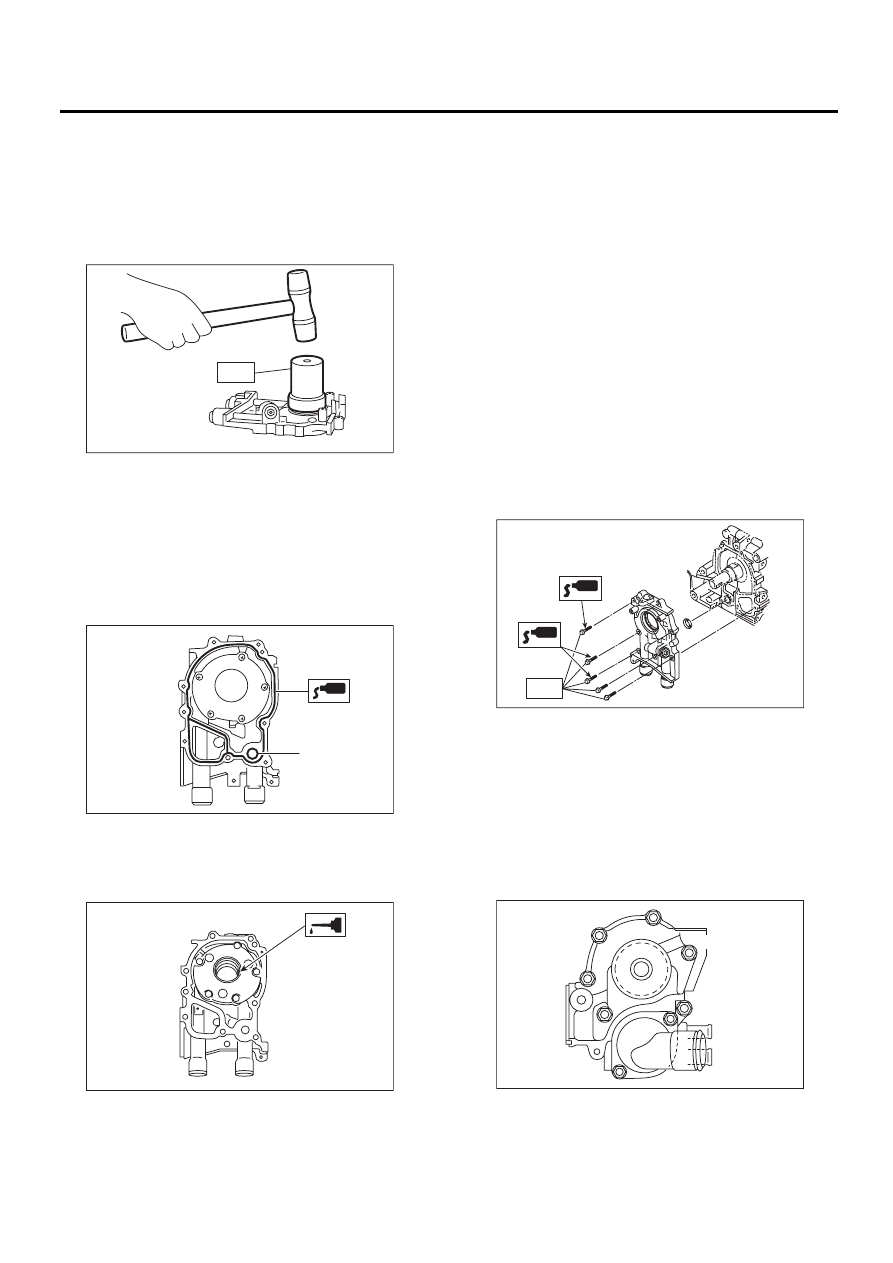

32) Установите масляный насос.

(1) При помощи специального инструмента
установите передний сальник.

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.
ST

499587100

УСТРОЙСТВО ДЛЯ УСТА-
НОВКИ САЛЬНИКА

(2) Нанесите прокладочный герметик на со-
пряженные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Нанесите слой моторного масла внутрь
сальника.

(4) Установите масляный насос в блок ци-
линдров. Будьте осторожны, чтобы не пов-
редить сальник во время его установки

ПРИМЕЧАНИЕ:
• Убедитесь, что кромки сальника не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца
и сальники.
• Не забудьте установить уплотнительные
кольца.

(5) Нанесите прокладочный герметик на
резьбу трех болтов, показанных на рисунке.
(при повторном использовании болтов)

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

33) Установите водяной насос и прокладку.

ПРИМЕЧАНИЕ:
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.
• Используйте новую прокладку.

Момент затяжки:

Первый: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
Второй: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

(A) Уплотнительное кольцо

LU-00021

ST

ME-00165

(A)

ME-00312

LU-02103

T

ME-02463

(F)

(E)

(D)

(C)

(B)

(A)

ME(H4DO)-100

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

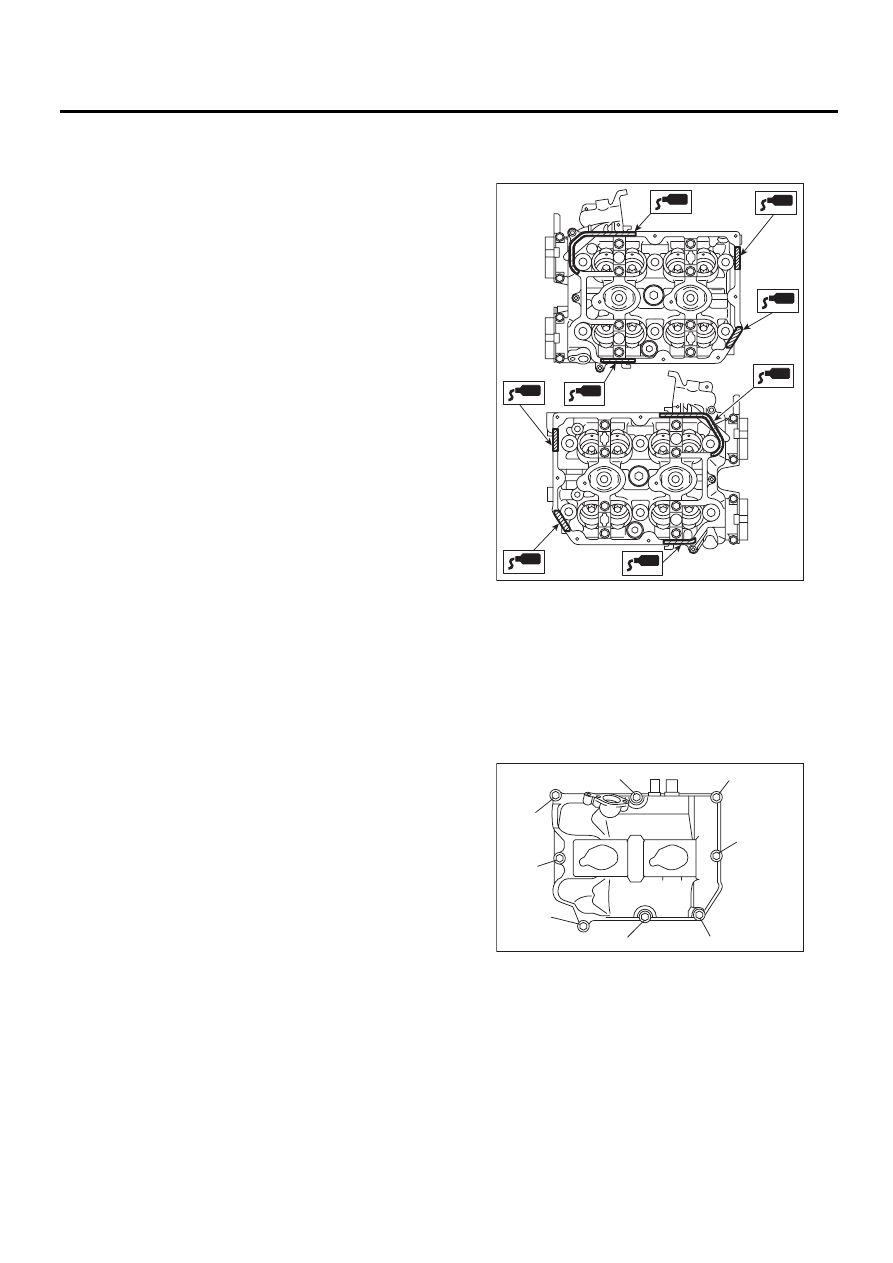

34) Установите обводную водяную трубку ото-
пителя.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

35) Установите масляный радиатор. (Модели с
масляным радиатором) <См. LU(H4SO)-27, УС-
ТАНОВКА, Радиатор моторного масла.>
36) Установите масляный фильтр.
<См. LU(H4SO)-29, УСТАНОВКА, Фильтр мо-
торного масла.>
37) Установите головку блока цилиндров. <См.
ME(H4DO)-79, УСТАНОВКА, Головка блока ци-
линдров.>
38) Установите распределительный вал. <См.
ME(H4DO)-73, УСТАНОВКА, Распределитель-
ный вал.>
39) Установите звездочку коленчатого вала.
<См. ME(H4DO)-71, УСТАНОВКА, Звездочка
коленчатого вала.>
40) Установите звездочку распределительного
вала. <См. ME(H4DO)-69, УСТАНОВКА, Звез-
дочка распределительного вала.>
41) Установите ремень ГРМ. <См. ME(H4DO)-62,
УСТАНОВКА, Ремень ГРМ.>
42) Отрегулируйте клапанный зазор.
<См. ME(H4DO)-43, РЕГУЛИРОВКА, Клапан-
ный зазор.>
43) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крышки.

(2) Нанесите прокладочный герметик на
указанную точку на головке блока цилинд-
ров. Нанесите дополнительный прокладоч-
ный герметик вокруг зоны заглушки, так
чтобы он выходил за пределы зоны в 5 мм
(0,2 дюйма) и более.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Установите клапанную крышку на голо-
вку блока цилиндров. При установке убеди-
тесь, что прокладка размещена правильно.
(4) Временно затяните клапанную крышку,
затягивая болты в алфавитном порядке,
как показано на рисунке, затем затяните на
указанный момент в алфавитном порядке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

(5) Присоедините шланг вентиляции картера.

44) Установите катушку зажигания.
<См. IG(H4DO)-5, INSTALLATION, Свеча зажи-
гания.>

ME-02737

ME-00777

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)
