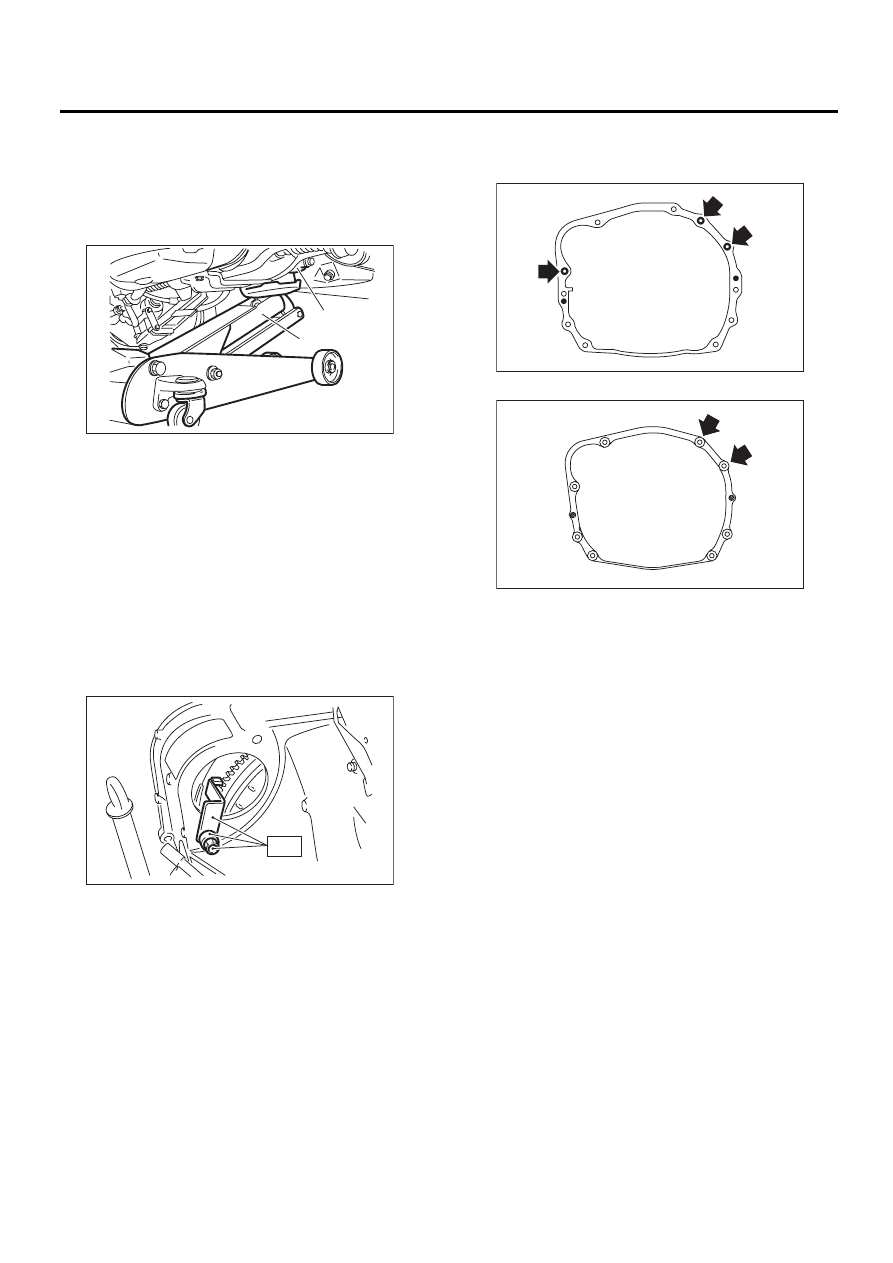

ME(H4DO)-49

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

27) Подоприте трансмиссию при помощи га-
ражного домкрата.

ОСТОРОЖНО:
Перед выполнением данной операции убе-
дитесь, что трансмиссия не опустится под
собственным весом.

28) Разделение двигателя и трансмиссии

ОСТОРОЖНО:
Перед снятием двигателя с трансмиссии,
убедитесь, что не пропущены другие опера-
ции.

(1) Снимите стартер. <См. SC(H4SO)-6,
СНЯТИЕ, Стартер.>
(2) Присоедините специальный инструмент к
корпусу гидротрансформатора. (Модель AT)

ST

498277200

КОМПЛЕКТ СТОПОРОВ

(3) Отверните болты и гайки, которые крепят
верхнюю часть трансмиссии к двигателю.
• Модель AT

• Модель MT

29) Снимите двигатель с автомобиля.

(1) Слегка приподнимите двигатель.
(2) Поднимите трансмиссию при помощи га-
ражного домкрата.
(3) Сдвиньте двигатель в горизонтальном
направлении, пока главный вал не выйдет
из корзины сцепления.
(4) Медленно извлеките двигатель из мо-
торного отсека.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить сосед-
ние детали или панели кузова шкивом колен-
чатого вала, щупом уровня масла и т.д.
30) Снимите передние резиновые подушки.

(A) Трансмиссия

(B) Гаражный домкрат

ME-00215

(B)

(A)

ST

ME-00049

AT-00106

MT-01524

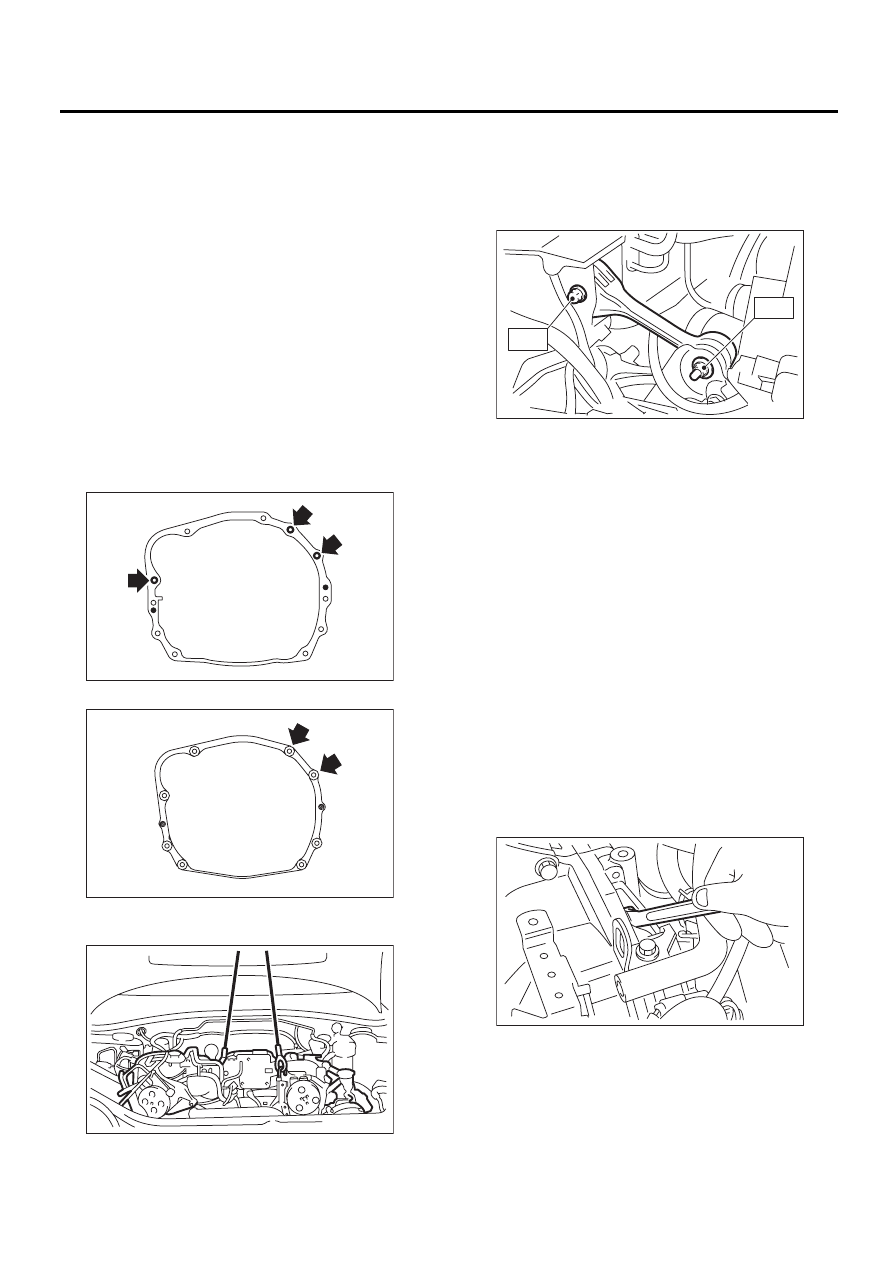

ME(H4DO)-50

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

B: УСТАНОВКА

1) Установите передние резиновые подушки.

Момент затяжки:

<См. ME-24, ОПОРЫ ДВИГАТЕЛЯ, УЗЕЛ,
Общие сведения.>

2) Нанесите небольшое количество смазки на
шлицы главного вала. (Модель МТ)
3) Разместите двигатель в моторном отсеке и
совместите его с трансмиссией.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить сосед-
ние детали или панели кузова шкивом колен-
чатого вала, щупом уровня масла и т.д.
4) Затяните болты, которые крепят верхнюю
часть трансмиссии к двигателю.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

• Модель AT

• Модель MT

5) Снимите подъемное устройство и проволоч-
ные тросы.

6) Снимите гаражный домкрат.
7) Установите блокиратор раскачки.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 58 Нм (5,9 кгс-м, 42,8 фунт-сила-фут)

8) Снимите специальный инструмент с корпуса
гидротрансформатора. (Модель AT)

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не уронить специ-
альный инструмент в корпус трансформатора
при снятии.
ST

498277200

КОМПЛЕКТ СТОПОРОВ

9) Установите стартер. <См. SC(H4SO)-6, УС-
ТАНОВКА, Стартер.>
10) Установите муфту гидротрансформатора
на ведущий диск. (Модель AT)

(1) Затяните болты, которые крепят муфту
гидротрансформатора к ведущему диску.
(2) Затяните остальные болты, поворачи-
вая коленчатый вал при помощи специаль-
ного ключа.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не уронить болты в
корпус муфты гидротрансформатора.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

(3) Установите пробку в сервисное отверс-
тие.

AT-00106

MT-01524

ME-00047

T1

T2

MT-00085

ME-00044

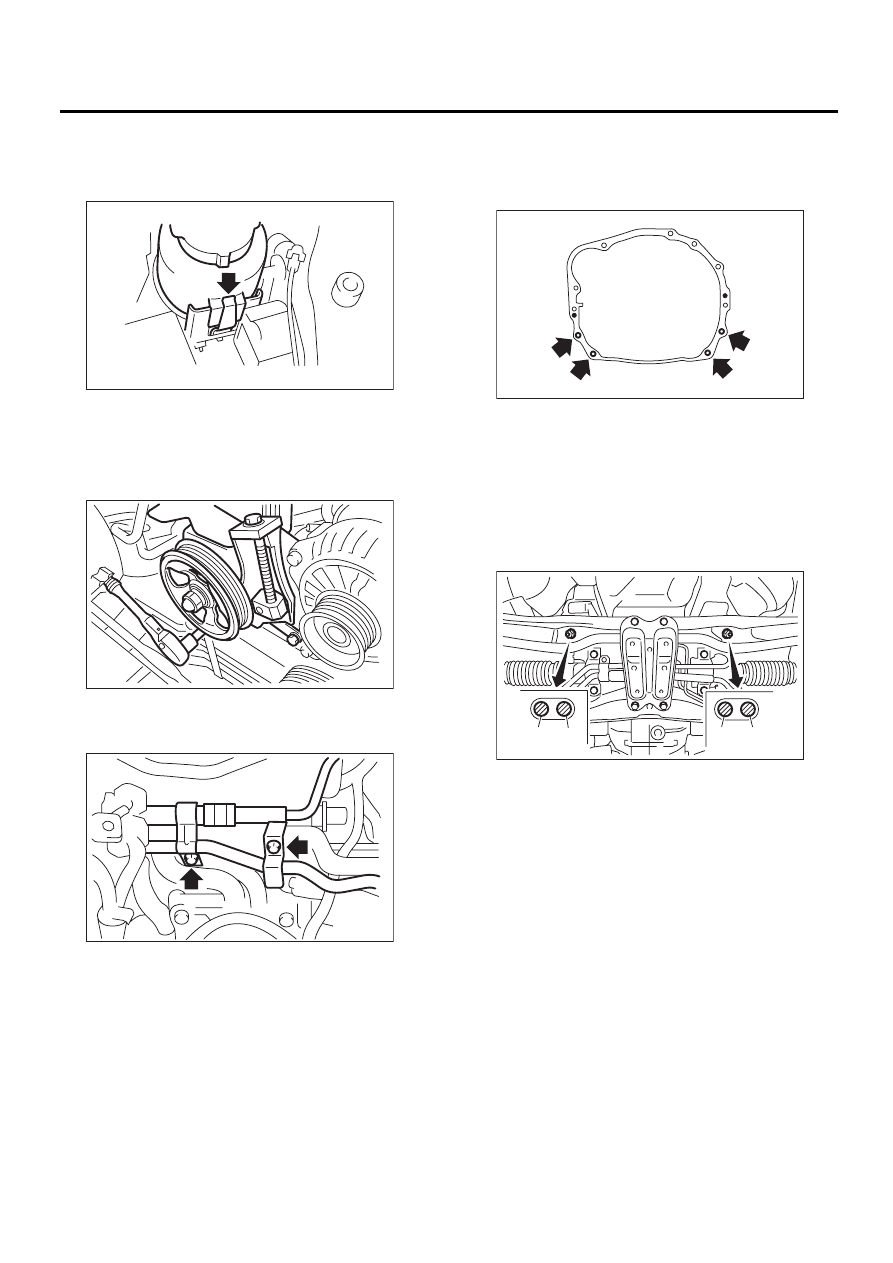

ME(H4DO)-51

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

11) Установите насос усилителя рулевого уп-
равления.

(1) Установите расширительный бачок уси-
лителя рулевого управления на кронштейн.

(2) Установите насос усилителя рулевого
управления.

Момент затяжки:

<См. PS-9, МАСЛЯНЫЙ НАСОС, УЗЕЛ, Об-
щие сведения.>

(3) Установите трубки усилителя рулевого
управления на правый щиток топливной
трубки.

(4) Установите и отрегулируйте передний
боковой ремень. <См. ME(H4DO)-55, ПЕРЕ-
ДНИЙ РЕМЕНЬ, СНЯТИЕ, Клиновидный ре-
мень.>

12) Поднимите автомобиль на подъемнике.

13) Затяните болты, которые крепят нижнюю
часть трансмиссии к двигателю.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

14) Затяните гайки, которые крепят переднюю
резиновую подушку на поперечной балке.

ПРИМЕЧАНИЕ:
Убедитесь, что крепежные болты (А) и направ-
ляющие штифты (В) передней резиновой по-
душки надежно установлены.

Момент затяжки:

85 Нм (8,7 кгс-м, 62,7 фунт-сила-фут)

15) Установите трубку охладителя ATF на ра-
му. (Модель AT)
16) Установите переднюю и центральную вы-
хлопные трубы. (Модель DOHC без турбонад-
дува) <См. EX(H4SO)-5, УСТАНОВКА, Пере-
дняя выхлопная труба.> <См. EX(H4SO)-7, УС-
ТАНОВКА, Центральная выхлопная труба.>
17) Установите центральную выхлопную трубу.
(Модель DOHC с турбонаддувом) <См.
EX(H4DOTC)-9, УСТАНОВКА, Центральная вы-
хлопная труба.>
18) Установите нижний кожух.
19) Опустите автомобиль.
20) Присоедините следующие шланги.

(1) Шланги подачи, возврата и отвода па-
ров топлива.
(2) Впускной и выпускной шланги отопителя.
(3) Вакуумный шланг усилителя тормозов.

FU-02572

ME-00037

ME-00036

ME-00040

(A)

(A)

(B)

(B)

ME-02689

ME(H4DO)-52

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

21) Присоедините следующие разъемы и клеммы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси) (модель DOHC
без турбонаддува).
(2) Разъем заднего датчика кислорода (топ-
ливовоздушной смеси) (модель DOHC без
турбонаддува).
(3) Клемма массы двигателя.

Момент затяжки:

14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут)

(4) Разъемы проводки двигателя.
(5) Разъем и клемма генератора.
(6) Разъем компрессора кондиционера.
(7) Разъем датчика усилителя рулевого уп-
равления.

22) Установите напорные шланги кондиционе-
ра. <См. AC-41, УСТАНОВКА, Шланги и труб-
ки.>
23) Установите насос вторичного воздуха.
<См. EC(H4DO)-11, УСТАНОВКА, Насос вто-
ричного воздуха.>
24) Установите заправочный бачок охлаждаю-
щей жидкости. (Модель DOHC с турбонадду-
вом) <См. CO(H4SO)-45, УСТАНОВКА, Запра-
вочный бачок охлаждающей жидкости.>
25) Установите радиатор. <См. CO(H4SO)-32,
УСТАНОВКА, Радиатор.>
26) Установите промежуточный охладитель.
(Модель DOHC с турбонаддувом) <См.
IN(H4DOTC)-11, УСТАНОВКА, Промежуточный
охладитель.>
27) Установите воздухозаборный короб, кор-
пус воздушного фильтра и воздухозаборную
камеру. (Модель DOHC без турбонаддува)
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ный короб.> <См. IN(H4SO)-5, УСТАНОВКА,
Корпус воздушного фильтра.> <См. IN(H4SO)-
6, УСТАНОВКА, Воздухозаборная камера.>
28) Установите аккумулятор на автомобиль и
присоедините провода.
29) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
30) Проверьте уровень ATF и пополните его
при необходимости. <См. 4AT-29, ПРОВЕРКА,
ATF.>
31) Заправьте систему кондиционера хлада-
гентом. <См. AC-27, ПРОЦЕДУРА, Порядок за-
правки хладагента.>
32) Установите крышку коллектора. (Модель
DOHC с турбонаддувом)
33) Снимите стойку капота и закройте капот.
34) Опустите автомобиль на подъемнике.

C: ПРОВЕРКА

1) Убедитесь, что трубки, шланги, соединители
и хомуты установлены плотно.
2) Убедитесь, что уровень охлаждающей жид-
кости двигателя соответствует техническим
характеристикам.
3) Убедитесь, что уровень ATF соответствует
техническим характеристикам. (Модель AT)
