FU(H4DO)-27

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

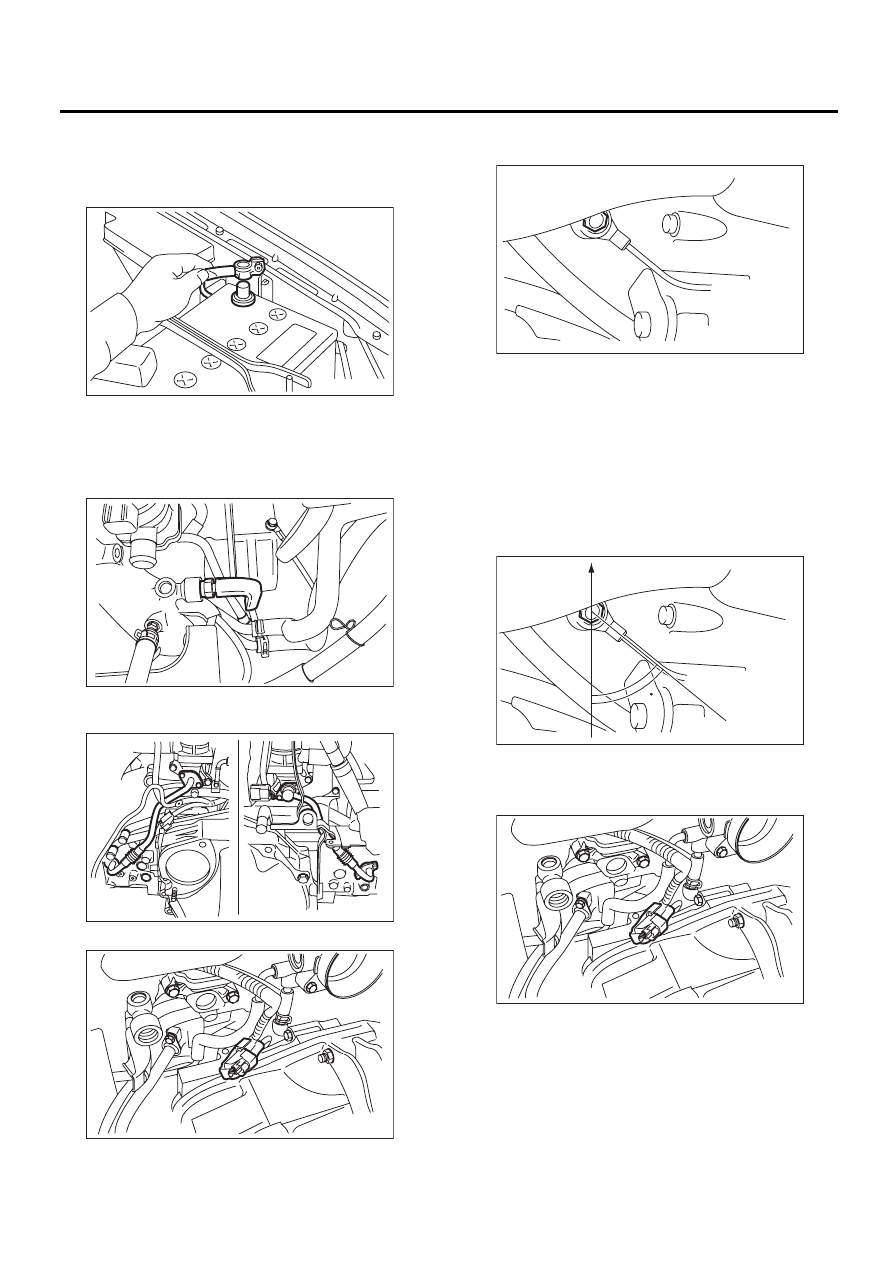

8. Датчик детонации

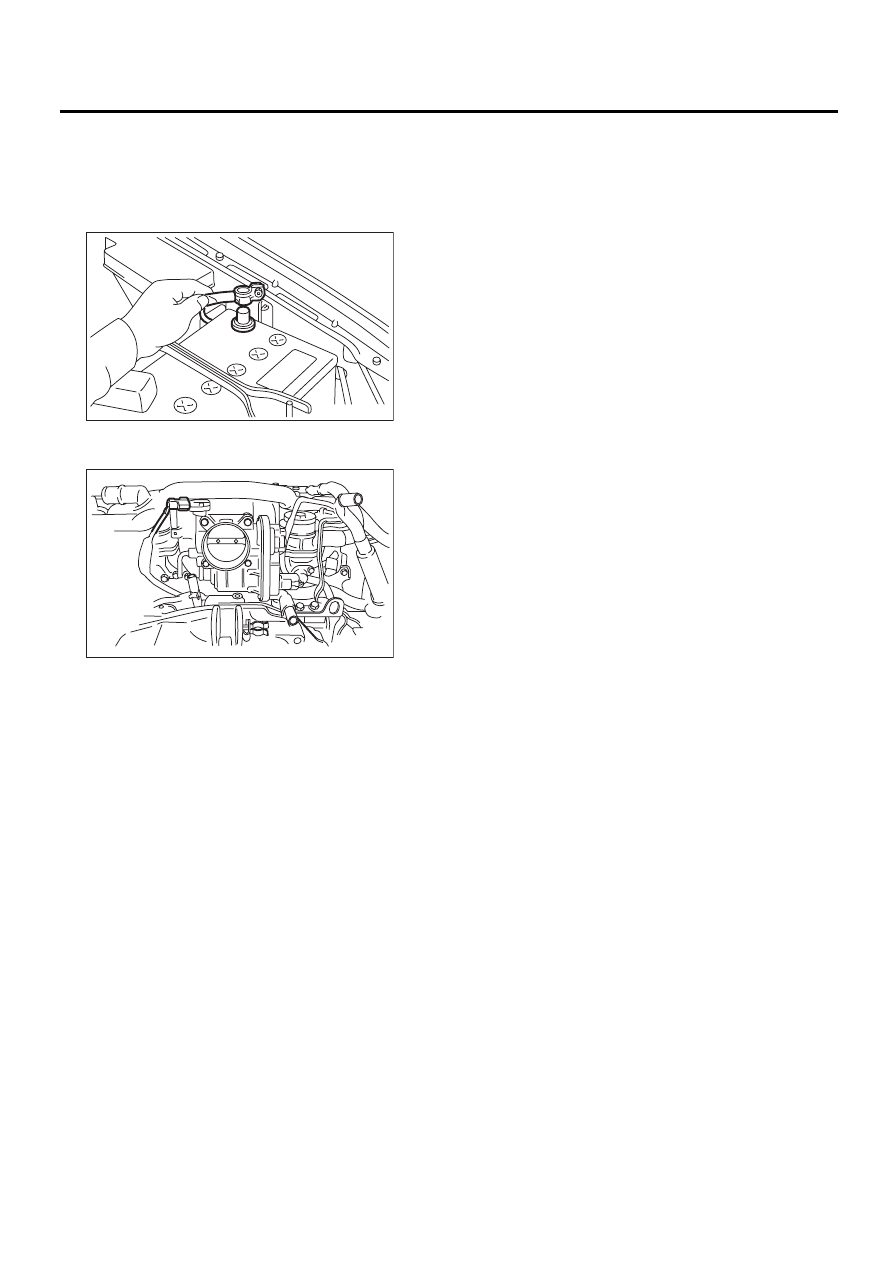

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
3) Снимите трубку рециркуляции выхлопных
газов.

4) Снимите левую трубку системы подачи вто-
ричного воздуха.

5) Отсоедините разъем датчика детонации.

6) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Угол отвода провода датчика детонации дол-
жен быть равен 60° по отношению к задней
части двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем к датчику детонации.

FU-00009

FU-02781

FU-02782

FU-02783

(A) Переднее направление

FU-02726

(A)

60

FU-02727

FU-02783

FU(H4DO)-28

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

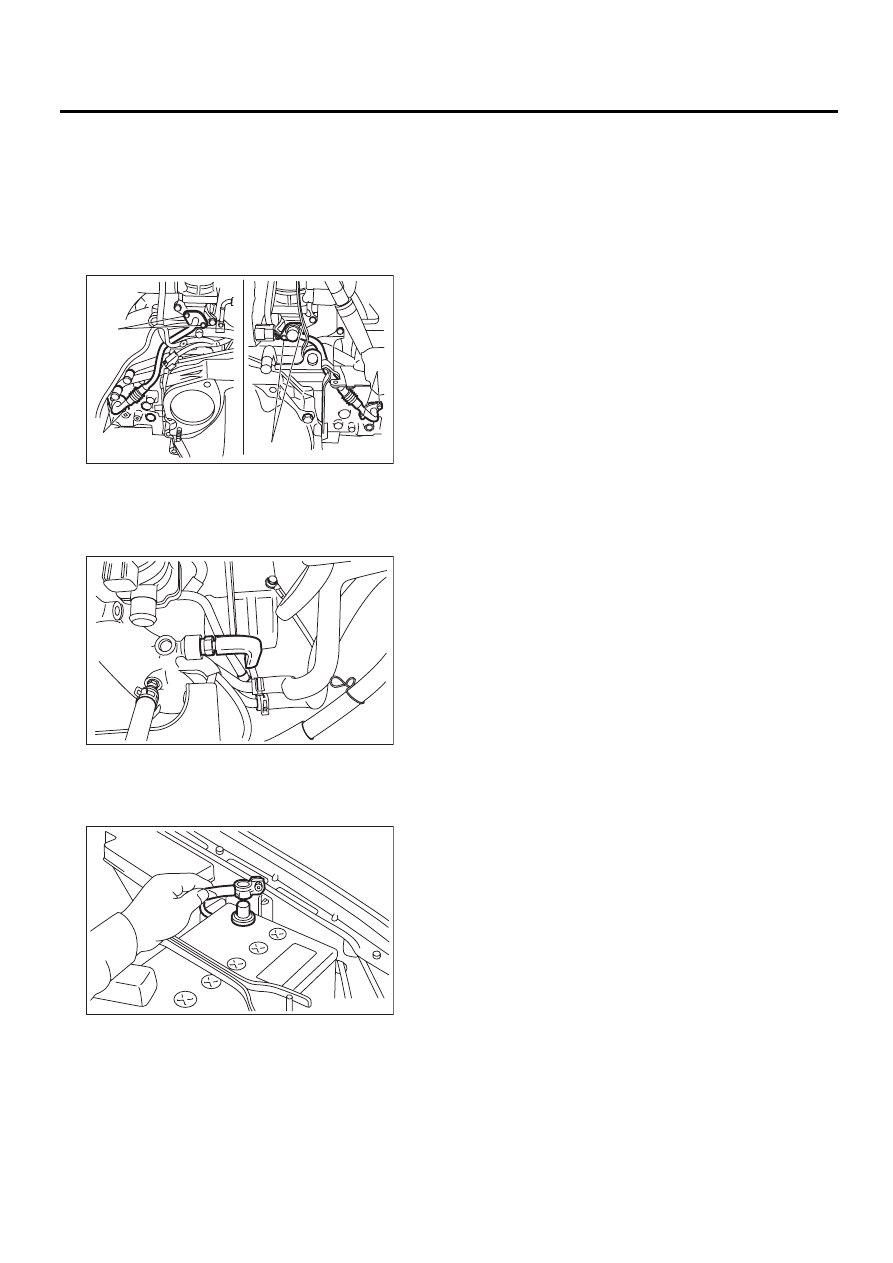

3) Установите левую трубку системы подачи
вторичного воздуха.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

(А) 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
(В) 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

4) Установите трубку рециркуляции выхлоп-
ных газов.

Момент затяжки:

34 Нм (3,5 кгс-м, 25,1 фунт-сила-фут)

5) Установите воздухозаборную камеру
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
6) Присоедините провод массы к аккумулятору.

FU-02813

(A)

(B)

(A)

(A)

FU-02781

FU-00009

FU(H4DO)-29

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки. Обратитесь к разделу
“Корпус дроссельной заслонки”, в котором
приведены процедуры снятия и установки.
<См. FU(H4DO)-12, СНЯТИЕ, Корпус дроссель-
ной заслонки.> <См. FU(H4DO)-12, УСТАНОВ-
КА, Корпус дроссельной заслонки.>

FU(H4DO)-30

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10.Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем датчика абсолютного
давления в коллекторе.

3) Снимите датчик абсолютного давления в
коллекторе с корпуса дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

2 Нм (0,2 кгс-м, 1,5 фунт-сила-фут)

FU-00009

FU-02800
