Subaru Forester (2008 год). Руководство - часть 149

EN(H4SO)(diag)-173

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ГЕНЕРАТОРА.
1) Запустите двигатель.
2) Запустите двигатель на холостом ходу после
прогрева.
3) Измерьте напряжение между клеммой генера-
тора В и массой кузова.

Клеммы

Клемма генератора В (+) — Масса кузова (-):

Напряжение составляет
10,8 В или более?

Переходите к ша-
гу 2.

Устраните неис-
правность гене-
ратора. <См.
SC(H4SO)-14, Ге-
нератор.>

ПРОВЕРКА ГЕНЕРАТОРА.
1) Запустите двигатель на 5000 об/мин.
2) Измерьте напряжение между клеммой генера-
тора В и массой кузова.

Клеммы

Клемма генератора В (+) — Масса кузова (-):

Напряжение составляет
10,8 В или более?

Переходите к ша-
гу 3.

Устраните неис-
правность гене-
ратора. <См.
SC(H4SO)-14, Ге-
нератор.>

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.
Переведите выключатель зажигания в положе-
ние OFF.

Положительная и отрица-
тельная клеммы аккумуля-
тора установлены надежно?

Переходите к ша-
гу 4.

Затяните зажимы
клемм.

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Запустите двигатель на холостом ходу.
2) Измерьте напряжение между разъемом ECM и
массой кузова.

Разъемы и клеммы

(B135) № 2 (+) — Масса кузова (–):
(B134) № 7 (+) — Масса кузова (–):

Напряжение составляет
10,8 В или более?

Переходите к ша-
гу 5.

Устраните неис-
правность в разъ-
емах проводки
между аккумуля-
тором, главным
реле и ECM.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Плохой контакт в разъемах
между генератором, акку-
мулятором и ECM?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 6.

ПРОВЕРКА ECM.
1) Присоедините все разъемы.
2) Произведите очистку памяти. <См.
EN(H4SO)(diag)-53, Режим очистки памяти.>
3) Выполните процедуру проверки. <См.
EN(H4SO)(diag)-45, Режим проверки.>
4) Считайте КДН. <См. EN(H4SO)(diag)-44, Считы-
вание кодов диагностики неисправностей (КДН).>

Выдан тот же КДН, что и
при текущей диагностике?

Замените генера-
тор. <См.
SC(H4SO)-14, Ге-
нератор.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Выданы другие КДН?

Проверьте соот-
ветствующие
КДН, используя
“Список кодов
диагностики не-
исправности
(КДН)”. <См.
EN(H4SO)(diag)-
78, Список кодов
диагностики не-
исправностей
(КДН).>

Даже если горит
контрольная лам-
па обнаружения
неисправности,
цепь в настоящий
момент работает
нормально. Пов-
торите неисправ-
ность, затем вы-
полните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае,
возможно вре-
менное наруше-
ние контакта в
разъеме.

EN(H4SO)(diag)-174

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AS:КДН P0563 ВЫСОКОЕ НАПРЯЖЕНИЕ В СИСТЕМЕ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
Включается предупреждающая лампа зарядки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

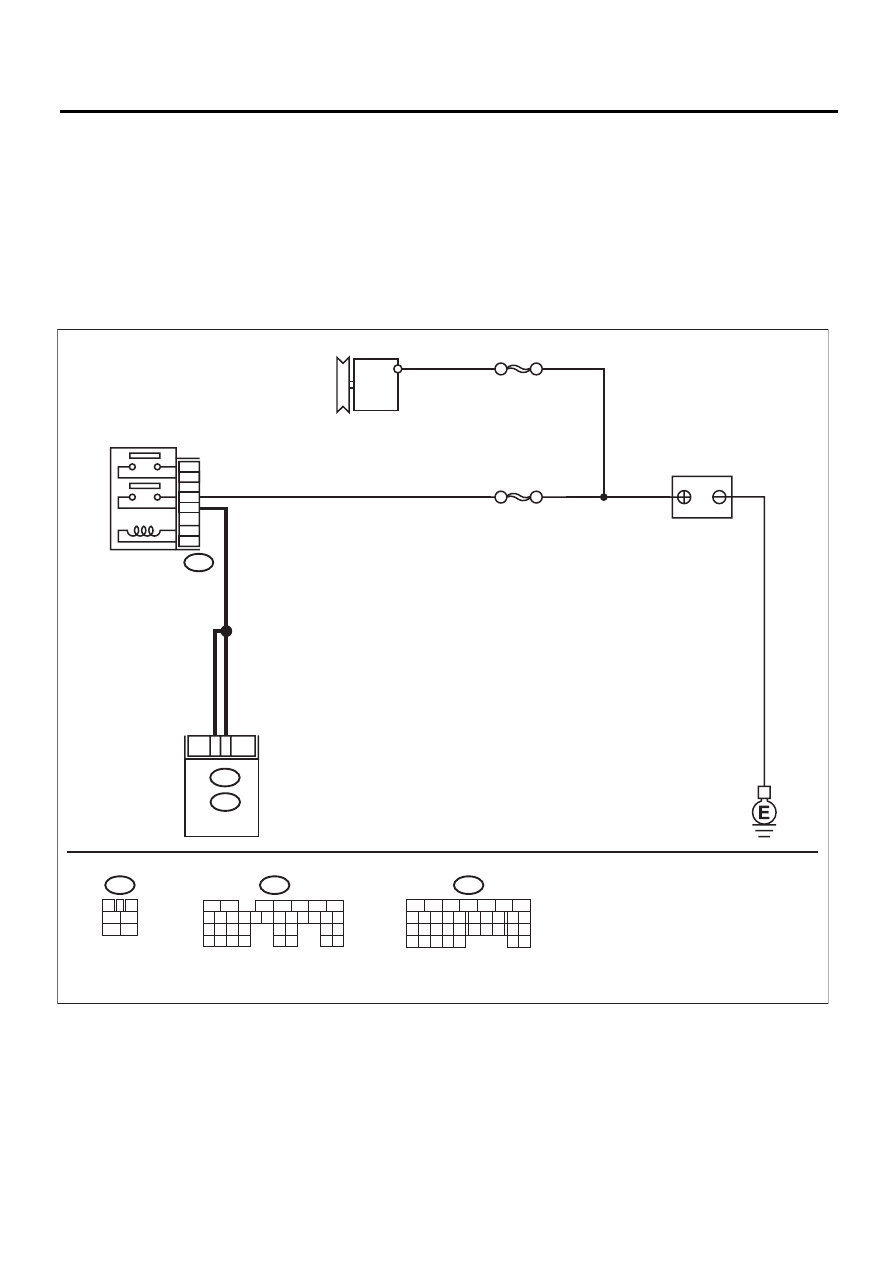

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03715

B47

ГЛАВНОЕ РЕЛЕ

ГЕНЕРАТОР

SBF-5

SBF-1

B47

6
4

A: B134

10 11 12 13 14 15

19 20

28 29

23 24

26 27
33 34

B135

22 23

11 12 13 14 15

26 27

16 17 18 19

20 21

29 30 31

32 33

34 35

A: B134

B: B135

ECM

АККУМУЛЯТОР

EN(H4SO)(diag)-175

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

Клеммы

Клемма генератора В (+) — Масса кузова (-):

Напряжение меньше, чем
16,2 В?

Переходите к ша-
гу 2.

Устраните неисправ-
ность генератора.
<См. SC(H4SO)-14,
Генератор.>

Клеммы

Клемма генератора В (+) — Масса кузова (-):

Напряжение меньше, чем
16,2 В?

Переходите к ша-
гу 3.

Устраните неисправ-
ность генератора.
<См. SC(H4SO)-14,
Генератор.>

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.
Переведите выключатель зажигания в положе-
ние OFF.

Положительная и отрица-
тельная клеммы аккуму-
лятора установлены на-
дежно?

Переходите к ша-
гу 4.

Затяните зажимы
клемм.

Разъемы и клеммы

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение меньше, чем
16,2 В?

Переходите к ша-
гу 5.

Устраните неисправ-
ность в разъемах
проводки между ак-
кумулятором, глав-
ным реле и ECM.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Плохой контакт в разъ-
емах между генератором,
аккумулятором и ECM?

Устраните неис-
правность в разъ-
еме.

Переходите к шагу 6.

ПРОВЕРКА ECM.
1) Присоедините все разъемы.
2) Очистите память. <См. EN(H4SO)(diag)-53, Ре-
жим очистки памяти.>
3) Выполните процедуру проверки. <См.
EN(H4SO)(diag)-45, Режим проверки.>
4) Считайте КДН. <См. EN(H4SO)(diag)-44, Счи-
тывание кодов диагностики неисправностей
(КДН).>

Выдан тот же КДН, что и
при текущей диагности-
ке?

Замените генера-
тор. <См.
SC(H4SO)-14, Ге-
нератор.>

Переходите к шагу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Выданы другие КДН?

Даже если горит кон-
трольная лампа об-
наружения неисправ-
ности, цепь в настоя-
щий момент
работает нормально.
Повторите неисправ-
ность, затем выпол-
ните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.

EN(H4SO)(diag)-176

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AT:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Двигатель не запускается
• Двигатель глохнет

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки <См.
EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.
