EN(H4SO)(diag)-113

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

O: КДН P0123 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки <См.
EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

EN(H4SO)(diag)-114

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

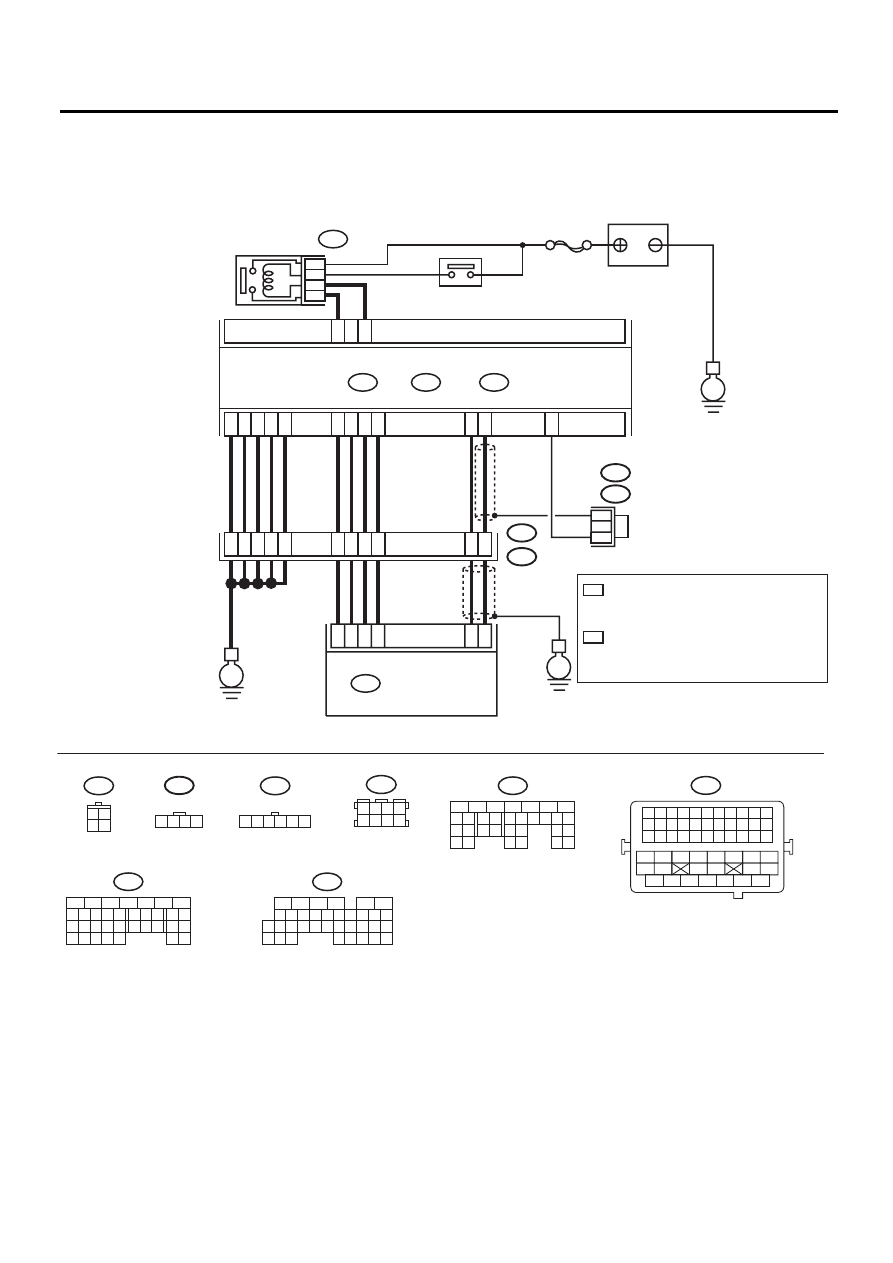

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05933

B309

1 2
3 4

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34

A: B134

E

SBF-5

2
1
3
4

C1

C21

C6

A1

8

A2

8

A29

A19

A5

D7

D2

D1

D3

D5

D4

17

1

8

19

20

36

52

35

34

37

3

8

39

6

4

3

5

2

1

C: B136

D: B137

E

E57

B84

B138

E

B73

E4

B309

E57

1 2 3 4 5 6

21

9 10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

D: B137

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

A: B134

1

*

2

*

RHD

LHD

B138

3 4

5 6

1 2

7 8

1

*

2

*

B84

1 2 3 4

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

ГЛАВНОЕ РЕЛЕ

ECM

АККУМУЛЯТОР

БЛОК ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

   ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  3, 4, 7  И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 2

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

   ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ 3, 4, 7  И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 3

EN(H4SO)(diag)-115

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление в проводке
между ECM и разъемом блока электронной
дроссельной заслонки.

Разъемы и клеммы

(B134) № 18 — (E57) № 6:
(B134) № 29 — (E57) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите
к шагу 2.

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Устраните разрыв
в проводке между
ECM и разъемом
блока электронной
дроссельной за-
слонки.
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Подключите ECM.
2) Измерьте сопротивление между разъ-
емом блока электронной дроссельной за-
слонки и массой двигателя.

Разъемы и клеммы

(E57) № 3 — Масса двигателя:

Сопротивление составляет
менее 5 Ом?

Переходите
к шагу 3.

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
ECM и массой дви-
гателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Поверните выключатель зажигания в по-
ложение ON.
2) Измерьте напряжение между разъемом
блока электронной дроссельной заслонки и
массой двигателя.

Разъемы и клеммы

(E57) № 6 (+) — Масса двигателя (–):

Напряжение составляет
4,85 В или более?

Устраните корот-
кое замыкание на
цепь питания в про-
водке между ECM и
разъемом блока
электронной дрос-
сельной заслонки.

Переходите
к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъемы и клеммы

(B134) № 19 — (B134) № 18:

Сопротивление составляет
1 МОм или более?

Устраните плохой
контакт в разъеме
блока электронной
дроссельной за-
слонки. Замените
блок управления
приводом дрос-
сельной заслонки
при наличии неис-
правности. <См.
FU(H4SO)-13, Кор-
пус дроссельной за-
слонки.>

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом блока элект-
ронной дроссельной
заслонки.

EN(H4SO)(diag)-116

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

P: КДН P0125 НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДЛЯ УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА С ЗАМКНУТЫМ
ЦИКЛОМ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРИЗНАК НЕИСПРАВНОСТИ:
Двигатель не возвращается на холостой ход.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки <См.
EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗМЕРА ШИН.

Размер шин соответствует
техническим характеристи-
кам? Размер шины аналоги-
чен остальным трем?

Переходите к ша-
гу 2.

Замените шину.

2

ПРОВЕРКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ.
Проверьте следующее:
• Объем охлаждающей жидкости двигателя:
• Замерзание охлаждающей жидкости двига-
теля
• Загрязнение охлаждающей жидкости двига-
теля

Охлаждающая жидкость
двигателя в норме?

Переходите к ша-
гу 3.

Долейте или замени-
те охлаждающую
жидкость двигате-
ля. <См. CO(H4SO)-
21, ПРОВЕРКА, Ох-
лаждающая жид-
кость двигателя.>

3

ПРОВЕРКА ТЕРМОСТАТА.

Термостат остается откры-
тым?

Замените термо-
стат. <См.
CO(H4SO)-27,
Термостат.>

Замените датчик
температуры охлаж-
дающей жидкости.
<См. FU(H4SO)-25,
Датчик температу-
ры охлаждающей
жидкости двигате-
ля.>
