EN(H4SO)(diag)-105
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте данные датчика температуры впуска-
емого воздуха при помощи Subaru Select Monitor
или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по экс-
плуатации универсального сканера.
Температура впускаемо-
го воздуха менее –40°C
(–40°F)?
Даже если горит
контрольная лампа
обнаружения неис-
правности, цепь в
настоящий момент
работает нормаль-
но. Повторите неис-
правность, затем
выполните диагнос-
тику еще раз.
ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное
нарушение контакта
в разъеме.
2
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме дат-
чика массового расхода воздуха и температуры
впускаемого воздуха.
Плохой контакт в разъ-
еме ECM и разъеме дат-
чика массового расхода
воздуха и температуры
впускаемого воздуха?
Исправьте пло-
хой контакт в
разъеме ECM и
разъеме датчика
массового расхо-
да воздуха и тем-
пературы впуска-
емого воздуха.
3

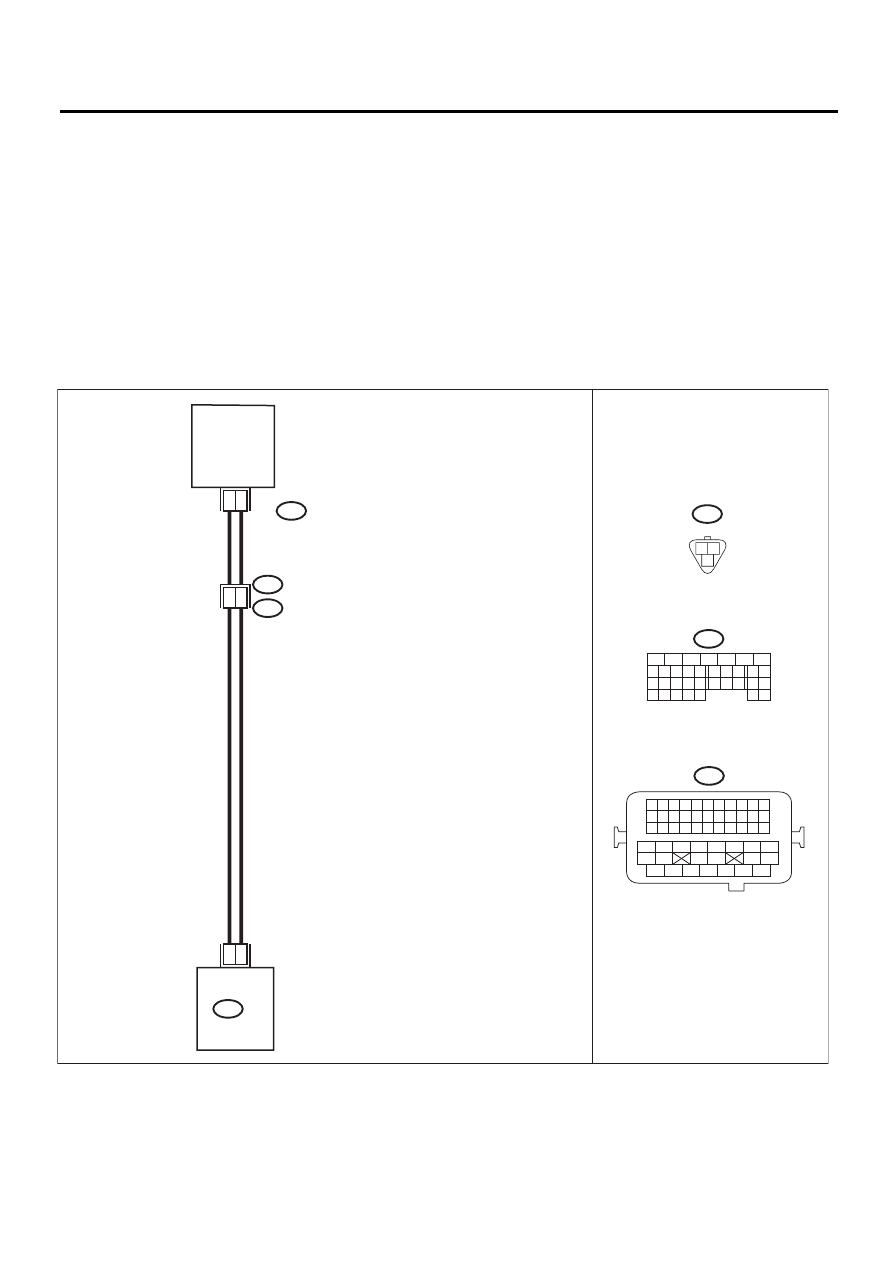

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и датчика массо-
вого расхода воздуха и температуры впускаемого
воздуха.
3) Измерьте сопротивление проводки между ECM
и разъемом датчика массового расхода воздуха и
температуры впускаемого воздуха.
Разъемы и клеммы
(B135) № 18 — (B3) № 4:
(B135) № 30 — (B3) № 5:
Сопротивление состав-
ляет менее 1 Ом?
Устраните разрыв в
проводке между
ECM и разъемом
датчика массового
расхода воздуха и
температуры впус-
каемого воздуха.
4
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
1) Присоедините все разъемы.
2) Поверните выключатель зажигания в положе-
ние ON.
3) Измерьте напряжение между ECM и массой ку-
зова.
Разъемы и клеммы
(B135) № 18 (+) — Масса кузова (–):
Напряжение составляет
5 В или более?
Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом датчи-
ка массового рас-
хода воздуха и
температуры
впускаемого воз-
духа.
