EN(H4SO)(diag)-101
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика абсолютного давле-
ния во впускном коллекторе при помощи Subaru
Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.
Измеренное значение со-
ставляет 119,5 кПа (896,5
мм рт.ст., 35,29 дюймов
рт.ст.) или более?
Переходите к ша-
гу 2.
Даже если горит кон-
трольная лампа обна-
ружения неисправ-
ности, цепь в настоя-
щий момент работает
нормально. Повтори-
те неисправность, за-
тем выполните диа-
гностику еще раз.
ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.
2

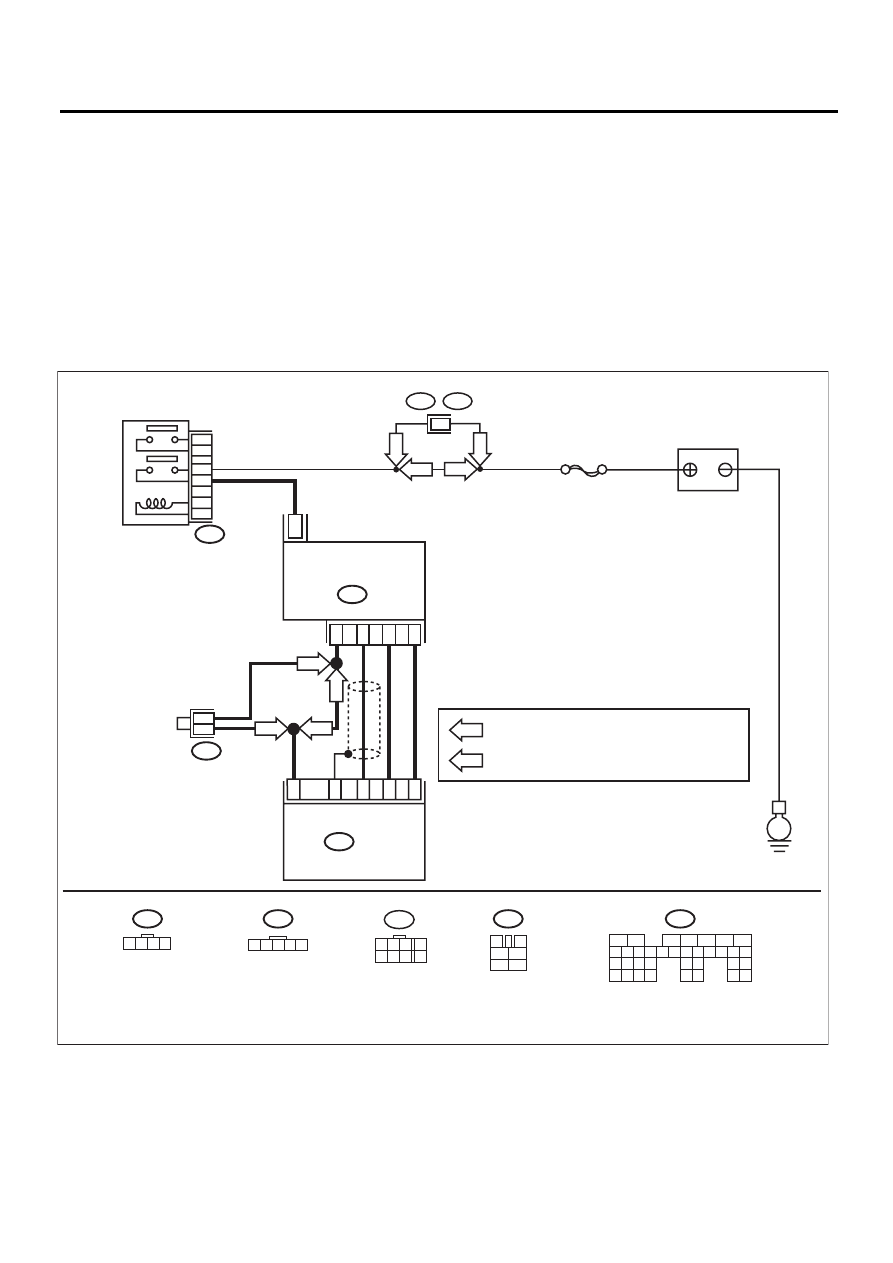

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем датчика абсолютного
давления в коллекторе.
3) Запустите двигатель.
4) Считайте сигнал датчика абсолютного давле-
ния во впускном коллекторе при помощи Subaru
Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.
Измеренное значение со-
ставляет 119,5 кПа
(896,5 мм рт.ст., 35,29 дюй-
мов рт.ст.) или более?
Устраните корот-
кое замыкание на
цепь питания в
проводке между
ECM и разъемом
датчика абсолют-
ного давления в
коллекторе.
Переходите к шагу 3.
3
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление в проводке между
разъемом датчика абсолютного давления в кол-
лекторе и массой двигателя.
Разъемы и клеммы
(E21) № 2 — Масса двигателя:
Сопротивление составля-
ет менее 5 Ом?
Переходите к ша-
гу 4.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика абсо-
лютного давления в
коллекторе.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме
4
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме датчика абсолют-
ного давления в коллекторе.
Плохой контакт в разъ-
еме датчика абсолютного
давления в коллекторе?
Устраните пло-
хой контакт в
разъеме датчика
абсолютного дав-
ления в коллек-
торе.
Замените датчик аб-
солютного давления
в коллекторе. <См.
FU(H4SO)-30, Датчик
абсолютного давле-
ния в коллекторе.>
