CO(H4SO)-43

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора и
электродвигатель
вентилятора

A: СНЯТИЕ

Смотрите раздел “Основной вентилятор ради-
атора и электродвигатель вентилятора”. <См.
CO(H4SO)-37, СНЯТИЕ, Основной вентилятор
радиатора и электродвигатель вентилятора.>

B: УСТАНОВКА

Смотрите раздел “Основной вентилятор ради-
атора и электродвигатель вентилятора”. <См.
CO(H4SO)-39, УСТАНОВКА, Основной венти-
лятор радиатора и электродвигатель вентиля-
тора.>

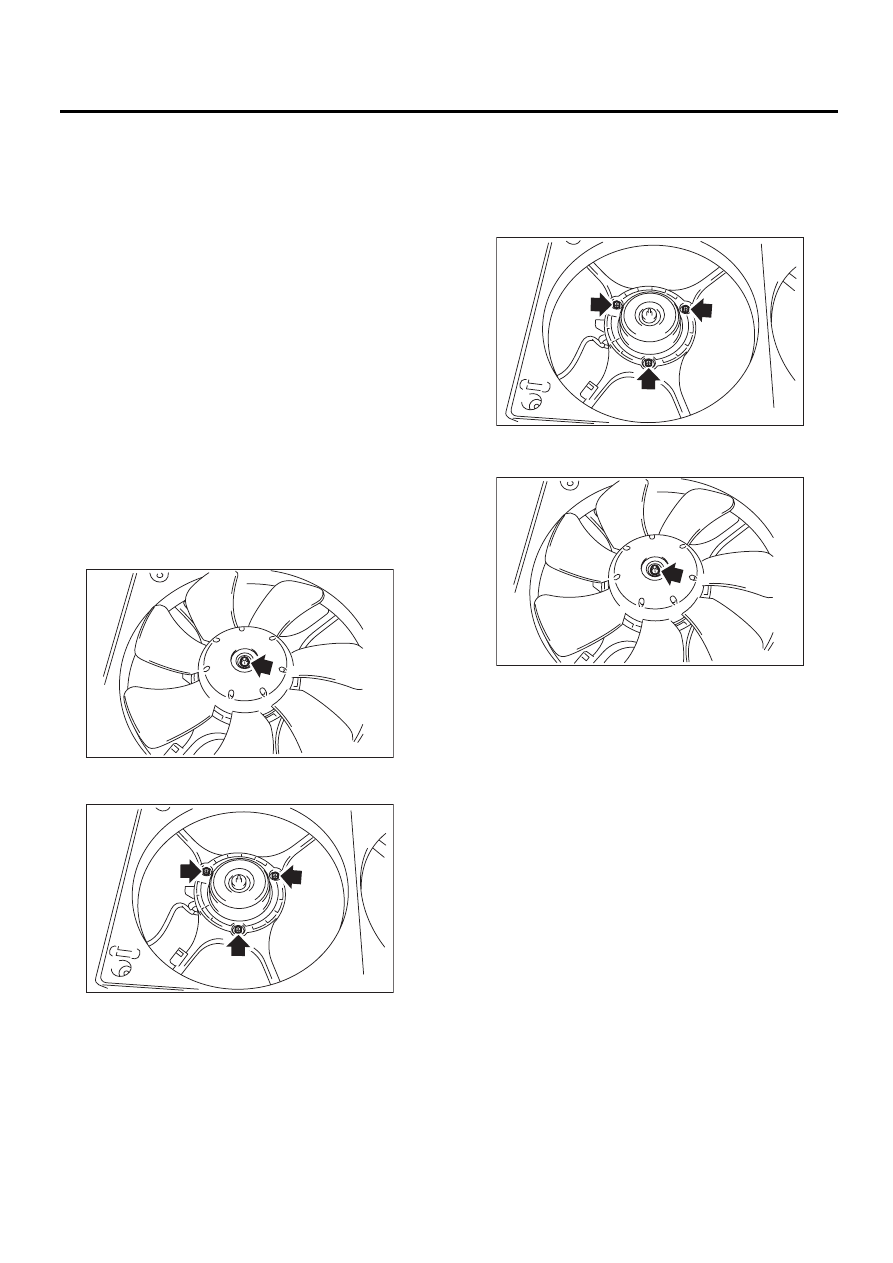

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя к кожуху.
2) Снимите гайки, крепящие вентилятор к
электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Произведите сборку в порядке, обратном по-
рядку разборки.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,35 кгс-м, 2,5 фунт-сила-фут)

CO-00049

CO-00050

CO-00050

CO-00049

CO(H4SO)-44

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

10.Расширительный бачок

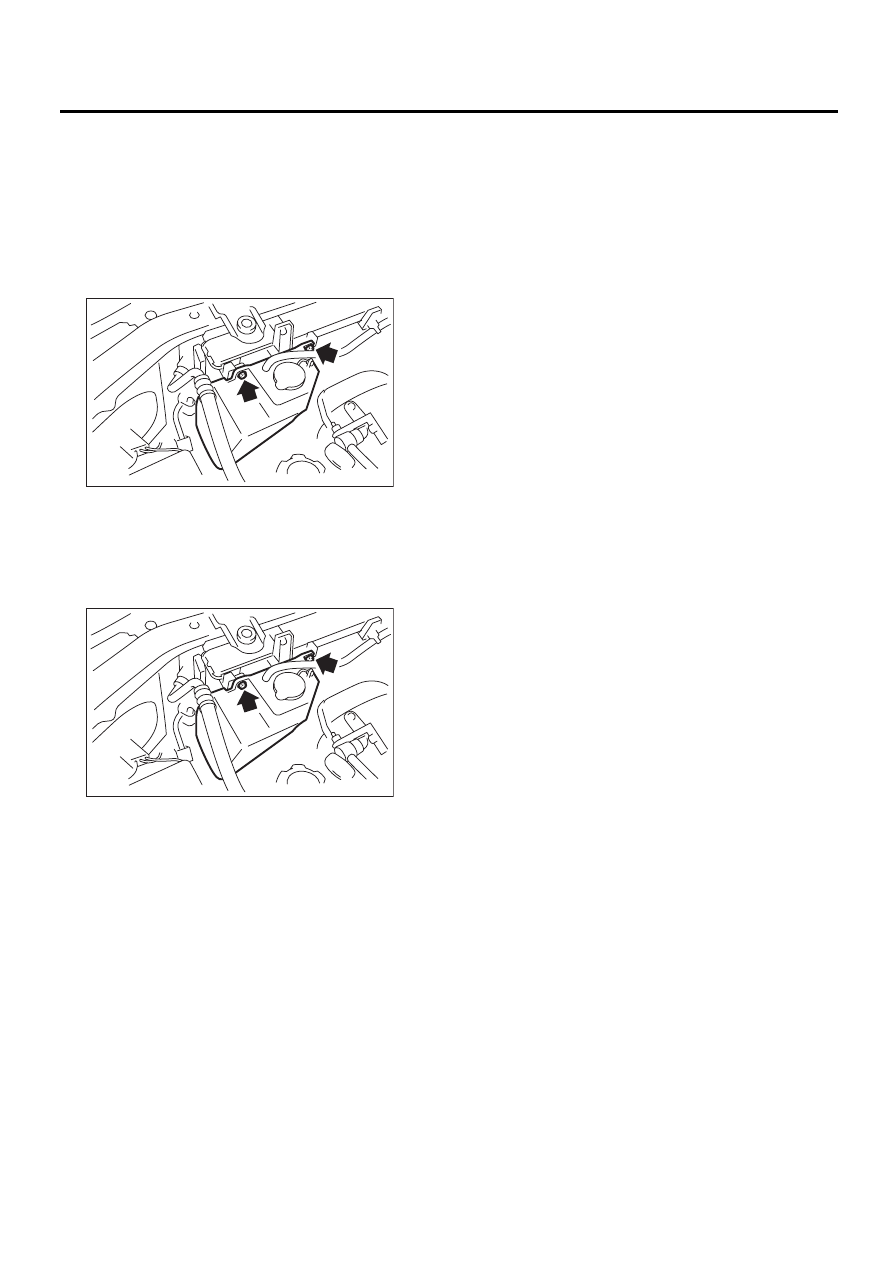

A: СНЯТИЕ

1) Отсоедините переливной шланг, который
присоединен к заливной горловине радиатора.
2) Отверните болты, крепящие расширитель-
ный бачок к кожуху основного вентилятора ра-
диатора.
3) Снимите расширительный бачок.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь, что уровень охлаждающей жидкос-
ти двигателя находится между “FULL” и “LOW”.

CO-00015

CO-00015

CO(H4SO)-45

Заправочный бачок охлаждающей жидкости

СИСТЕМА ОХЛАЖДЕНИЯ

11.Заправочный бачок

охлаждающей жидкости

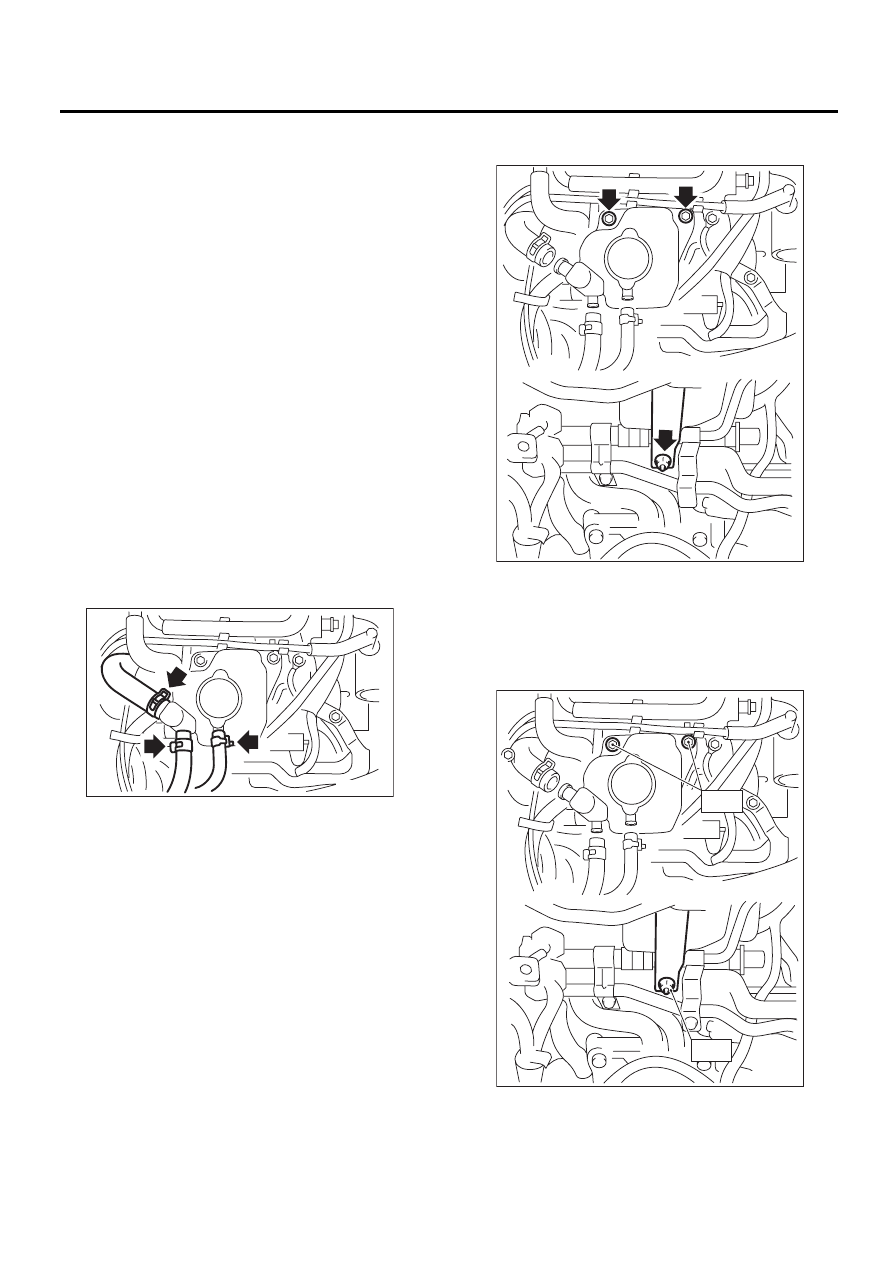

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Заправочный бачок охлаждающей жидкости
устанавливается только на моделях с турбо-
наддувом.

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Снимите крышку коллектора.
2) Слейте примерно 3,0 л (3,2 кварты США, 2,6
британской кварты) охлаждающей жидкости
двигателя. <См. CO(H4SO)-20, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
3) Снимите верхнюю крышку воздушного филь-
тра и впускной соединительный патрубок.
<См. IN(H4SO)-5, СНЯТИЕ, Корпус воздушного
фильтра.>
4) Снимите фильтрующий элемент.
5) Отсоедините шланги охлаждающей жидкос-
ти от заправочного бачка.

6) Отверните болты и гайки, крепящие запра-
вочный бачок охлаждающей жидкости.
7) Отсоедините шланг охлаждающей жидкости
двигателя, присоединенный к нижней стороне
заправочного бачка.

8) Снимите заправочный бачок охлаждающей
жидкости.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
Момент затяжки:

T1: 16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)
T2: 13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

2) Залейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>

CO-02169

CO-02170

T2

T1

CO-02171

CO(H4SO)-46

Общие принципы поиска и устранения неисправностей системы охлаждения двигателя

СИСТЕМА ОХЛАЖДЕНИЯ

12.Общие принципы поиска и устранения неисправностей

системы охлаждения двигателя

A: ПРОВЕРКА

Неисправ-

ность

Возможная причина

Способ устранения

Перегрев

a. Недостаток охлаждающей жидкости

Пополните охлаждающую жидкость двигателя, про-
верьте на предмет утечек и отремонтируйте, при не-
обходимости.

b. Ослабленный ремень ГРМ

Отремонтируйте или замените натяжитель ремня ГРМ.

c. Масло на ремне ГРМ

Замените.

d. Неисправность термостата

Замените.

e. Неисправность водяного насоса

Замените.

f. Засорение каналов охлаждающей жидкости дви-
гателя

Очистите.

g. Неверный угол опережения зажигания

Проверьте и отремонтируйте систему управления за-
жиганием. <См. EN(H4SO)(diag)-2, ПРОЦЕДУРА, Базо-
вая процедура диагностики.> <См. EN(H4DO)(diag)-2,
ПРОЦЕДУРА, Базовая процедура диагностики.>
<См. EN(H4DOTC)(diag)-2, ПРОЦЕДУРА, Базовая
процедура диагностики.>

h. Засор или утечка в радиаторе

Очистите, отремонтируйте или замените.

i. Подмешивание моторного масла в охлаждающую
жидкость двигателя

Замените охлаждающую жидкость двигателя. Если
условия не улучшатся, проведите проверку/ремонт
со стороны двигателя.

j. Слишком бедная топливовоздушная смесь

Проверьте и отремонтируйте систему впрыска топли-
ва. <См. EN(H4SO)(diag)-2, ПРОЦЕДУРА, Базовая
процедура диагностики.> <См. EN(H4DO)(diag)-2,
ПРОЦЕДУРА, Базовая процедура диагностики.>
<См. EN(H4DOTC)(diag)-2, ПРОЦЕДУРА, Базовая
процедура диагностики.>

k. Избыточное обратное давление в системе выпуска Очистите или замените.

l. Недостаточный зазор между поршнем и цилиндром Отрегулируйте или замените.

m. Залипание сцепления

Исправьте или замените.

n. Прихватывание тормоза

Отрегулируйте.

o. Неисправный вентилятор радиатора

Проверьте реле вентилятора радиатора, датчик тем-
пературы охлаждающей жидкости или вентилятор
радиатора, и замените их.

Переох-
лаждение

a. Крайне низкая температура окружающей среды

Частично закройте переднюю часть радиатора.

b. Дефектный термостат

Замените.

Утечка ох-
лаждаю-
щей жид-
кости дви-
гателя

a. Ослаблены или повреждены соединительные уз-
лы на шлангах

Исправьте или замените.

b. Утечка из водяного насоса

Замените.

c. Утечка из водяной трубки

Исправьте или замените.

d. Утечка из-под прокладки головки блока цилинд-
ров

Затяните заново болты головки блока цилиндров или
замените прокладку.

e. Повреждена или треснула головка блока цилинд-
ров или блок цилиндров

Исправьте или замените.

f. Поврежден или треснул корпус термостата

Исправьте или замените.

g. Утечка из радиатора

Исправьте или замените.

Нетипич-
ный шум

a. Неправильная установка ремня ГРМ

Замените.

b. Неисправный вентилятор радиатора

Замените.

c. Неисправный подшипник водяного насоса

Замените водяной насос.

d. Неисправно механическое уплотнение водяного
насоса

Замените водяной насос.
