Subaru Forester (2008 год). Руководство - часть 86

CO(H4SO)-31

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

15) Поднимите радиатор вверх и снимите с ав-
томобиля.
16) Снимите нижнюю крышку радиатора. (Мо-
дель AT)

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H4SO)-20, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
7) Отсоедините разъемы электродвигателя ос-
новного вентилятора радиатора (A) и электро-
двигателя вспомогательного вентилятора (B).

8) Отсоедините выпускной шланг радиатора от
крышки термостата.

9) Отсоедините шланги ATF от трубок ATF. (Мо-
дели без подогревателя ATF)
Закройте трубку ATF крышкой во избежание
утечки ATF.

10) Опустите автомобиль.
11) Снимите расширительный бачок.
<См. CO(H4SO)-44, СНЯТИЕ, Расширительный
бачок.>
12) Отсоедините впускной шланг радиатора,
вентиляционный шланг и переливной шланг от
радиатора.

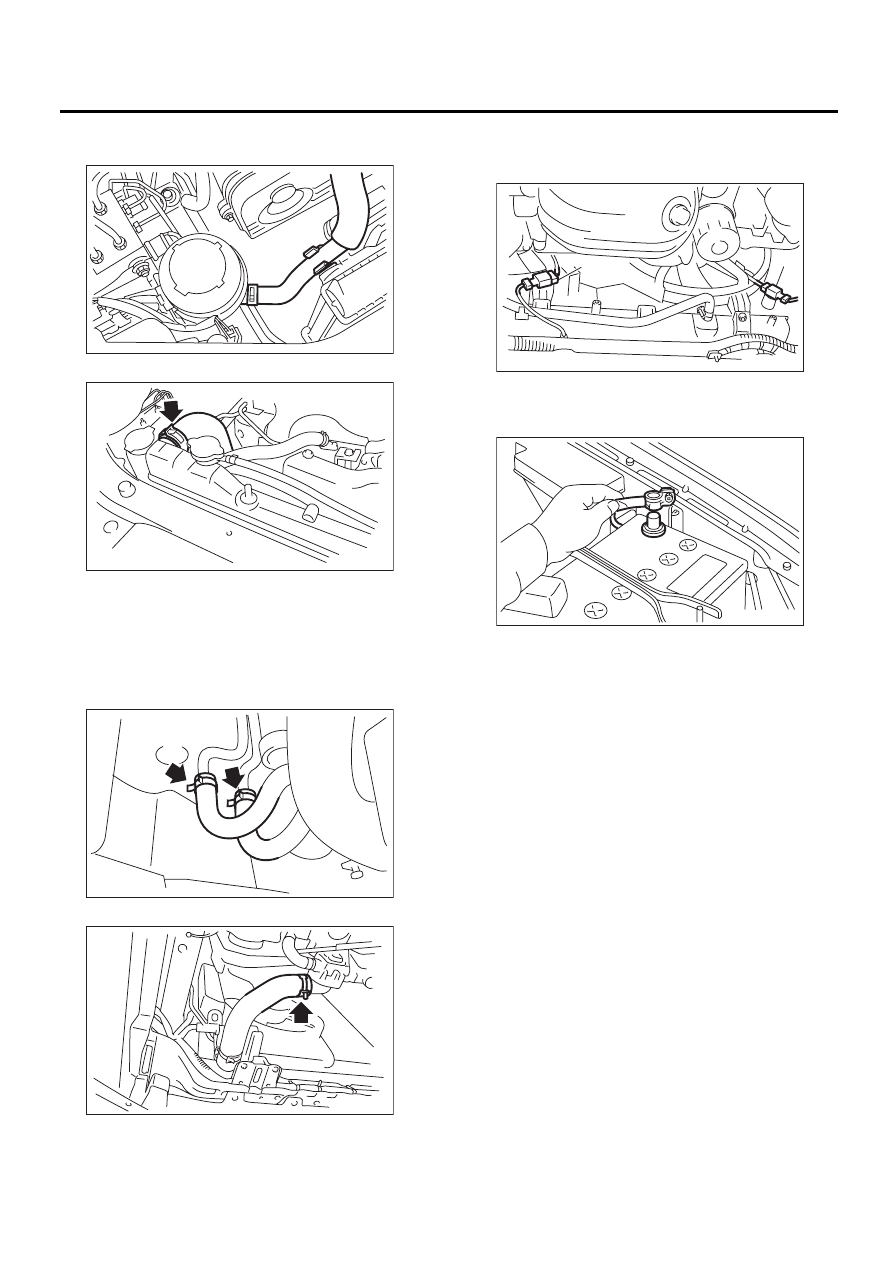

CO-00070

FU-00009

CO-00013

(A)

(B)

(A) Впускной шланг радиатора

(B) Вентиляционный шланг

(C) Переливной шланг

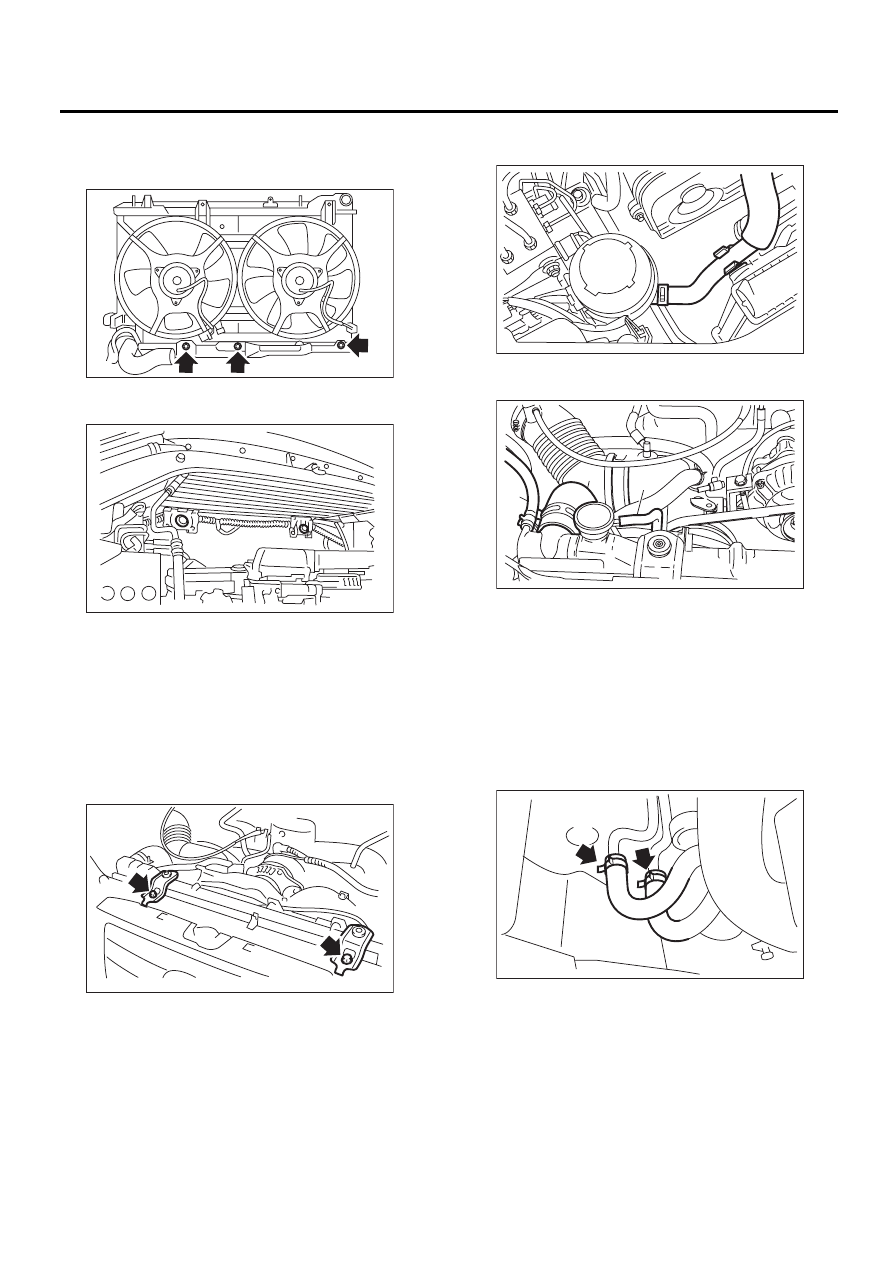

CO-00270

CO-02236

(A)

(B)

(C)

CO- 02195

CO(H4SO)-32

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

13) Снимите верхние кронштейны радиатора.

14) Отсоедините шланг усилителя рулевого уп-
равления от зажима на радиаторе.

15) Поднимите радиатор вверх и снимите с ав-
томобиля.
16) Снимите нижнюю крышку радиатора. (Мо-
дель AT)

B: УСТАНОВКА

1. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА

1) Установите нижний кожух радиатора на ра-
диатор. (Модель AT)

2) Установите нижние подушки радиатора в
отверстия на автомобиле.

3) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
4) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

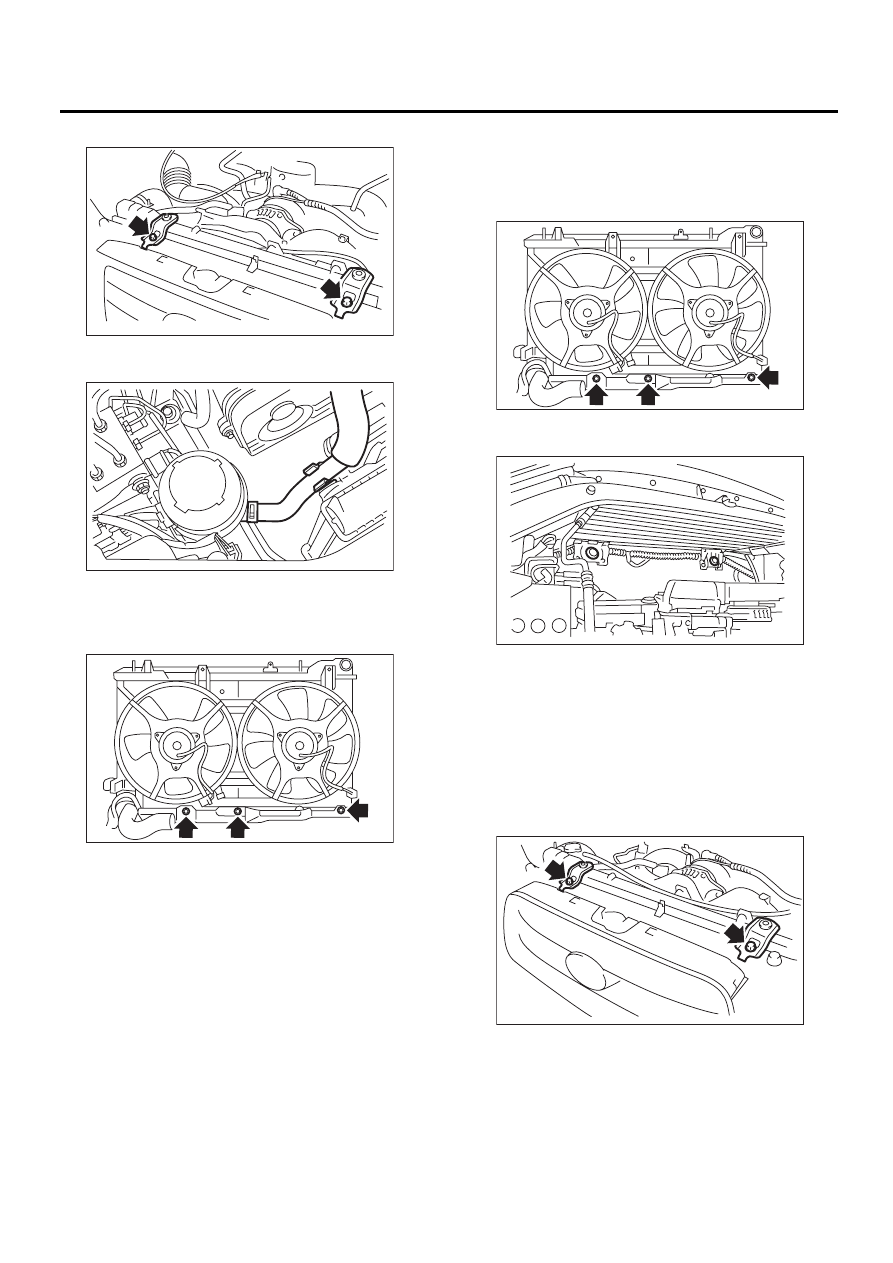

CO-00040

CO-00037

CO-00070

CO-00070

CO-00041

CO-00036

CO(H4SO)-33

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

5) Прикрепите шланг усилителя рулевого уп-
равления к радиатору.

6) Присоедините впускной шланг радиатора.

7) Установите расширительный бачок.
<См. CO(H4SO)-44, УСТАНОВКА, Расширитель-
ный бачок.>
8) Присоедините переливной шланг.
9) Поднимите автомобиль на подъемнике.
10) Присоедините шланги ATF. (Модели без по-
догревателя ATF)

11) Присоедините выпускной шланг радиатора.

12) Присоедините разъемы электродвигателя
основного вентилятора радиатора (A) и элект-
родвигателя вспомогательного вентилятора (B).

13) Установите нижний кожух.
14) Опустите автомобиль.
15) Присоедините провод массы к аккумулятору.

16) Залейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>
17) Проверьте уровень ATF. <См. 4AT-29, ПРО-
ВЕРКА, ATF.>

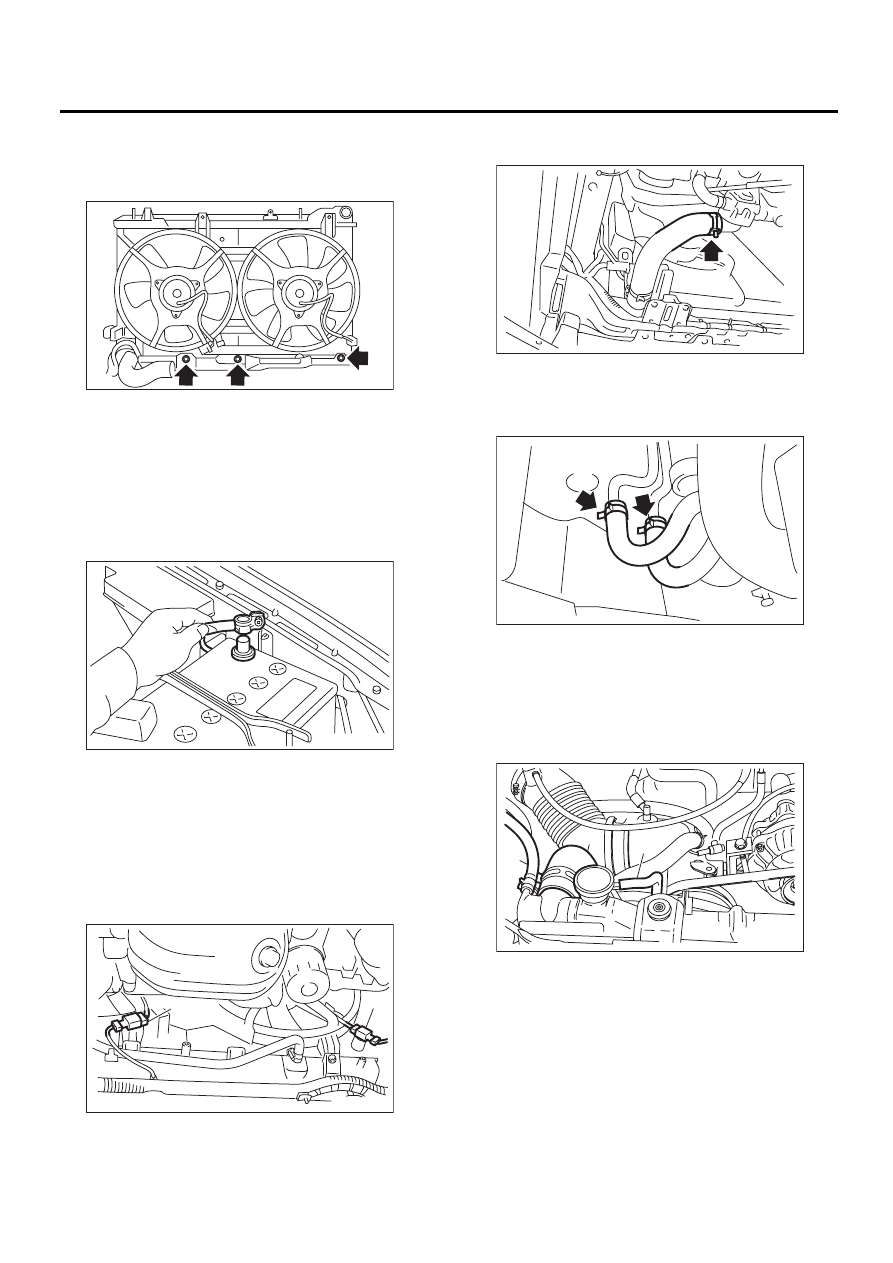

CO-00037

CO-02212

CO-02236

CO-00270

CO-00013

(A)

(B)

FU-00009

CO(H4SO)-34

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Установите нижний кожух радиатора на ра-
диатор. (Модель AT)

2) Установите нижние подушки радиатора в
отверстия на автомобиле.

3) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
4) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Прикрепите шланг усилителя рулевого уп-
равления к радиатору.

6) Присоедините впускной шланг радиатора,
вентиляционный шланг и переливной шланг (B).

7) Установите расширительный бачок.
<См. CO(H4SO)-44, УСТАНОВКА, Расширитель-
ный бачок.>
8) Поднимите автомобиль на подъемнике.
9) Присоедините шланги ATF. (Модели без по-
догревателя ATF)

CO-00070

CO-00041

CO-00040

(A) Впускной шланг радиатора

(B) Вентиляционный шланг

(C) Переливной шланг

CO-00037

(A)

(B)

(C)

CO- 02195

CO-02236
