Subaru Forester (2008 год). Руководство - часть 42

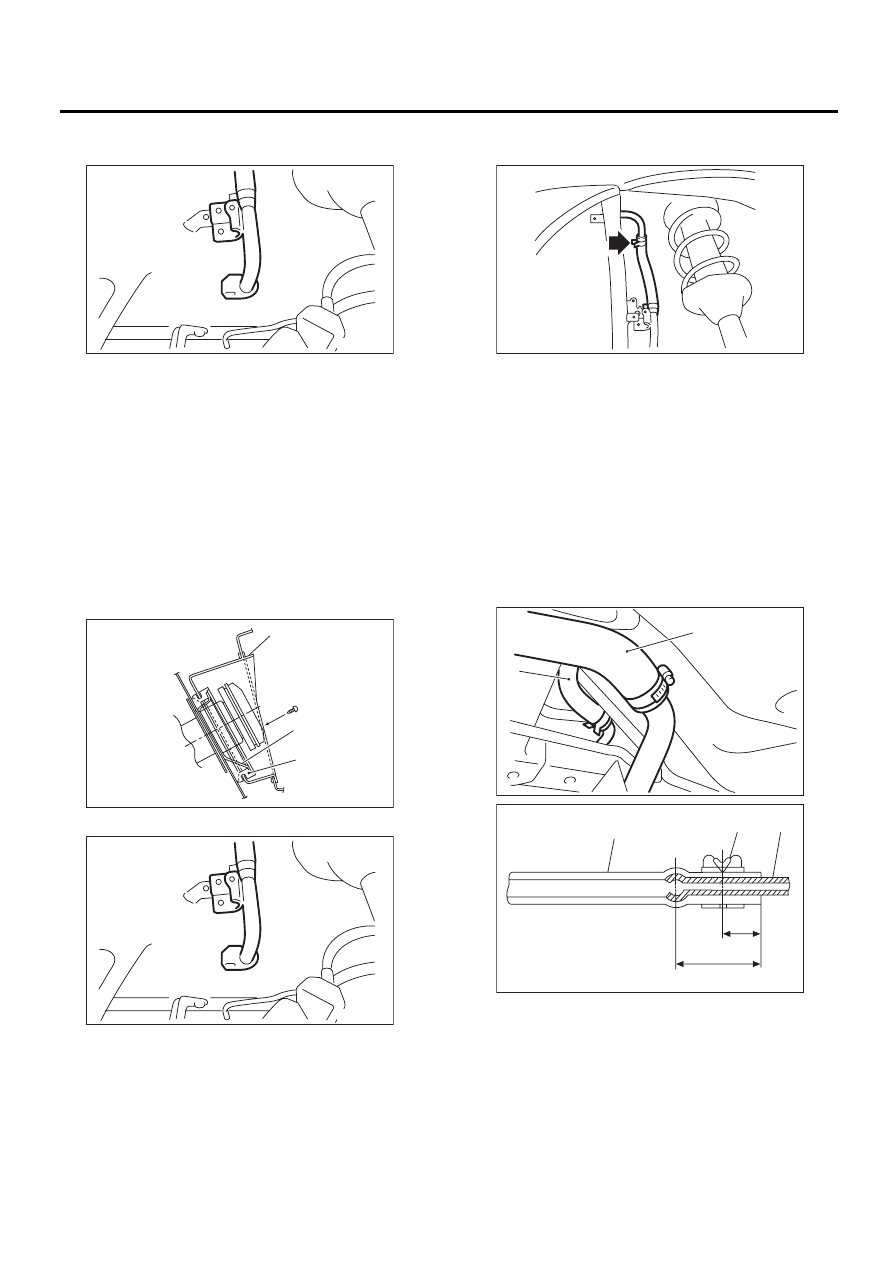

FU(H4SO)-53
Заправочная труба
ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)
16) Снимите вентиляционную трубку вместе с
хомутами с кузова.
B: УСТАНОВКА
1) Откройте лючок заправочной горловины и
зафиксируйте его в этом состоянии.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Выровняйте отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.
ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.
4) Установите вентиляционную трубку.
5) Вставьте вентиляционный шланг до положе-
ния, указанного на трубке.
6) Присоедините заправочный шланг (A) к
трубке с перекрытием в 35 — 40 мм (1,38 —
1,57 дюймов).
L = 37,5
±
2,5 мм (1,476
±
0,098 дюймов)
7) Присоедините вентиляционный шланг (B) к
трубке с перекрытием в 25 — 30 мм (0,98 —
1,18 дюймов).
L = 27,5
±
2,5 мм (1,083
±
0,098 дюймов)
ПРИМЕЧАНИЕ:
Не допускайте соприкосновения хомутов с
вентиляционным шлангом (B) и задней попе-
речной балкой подвески.
FU-00102
FU-00103
(A)
(C)
(B)
FU-00102
(1) Шланг
(2) Хомут
(3) Трубка
FU-02656
(A)
(B)
FU-00101
( 1 )
( 2 )
( 3 )
FU-00104
L
L/2
