Subaru Forester (2008 год). Руководство - часть 41

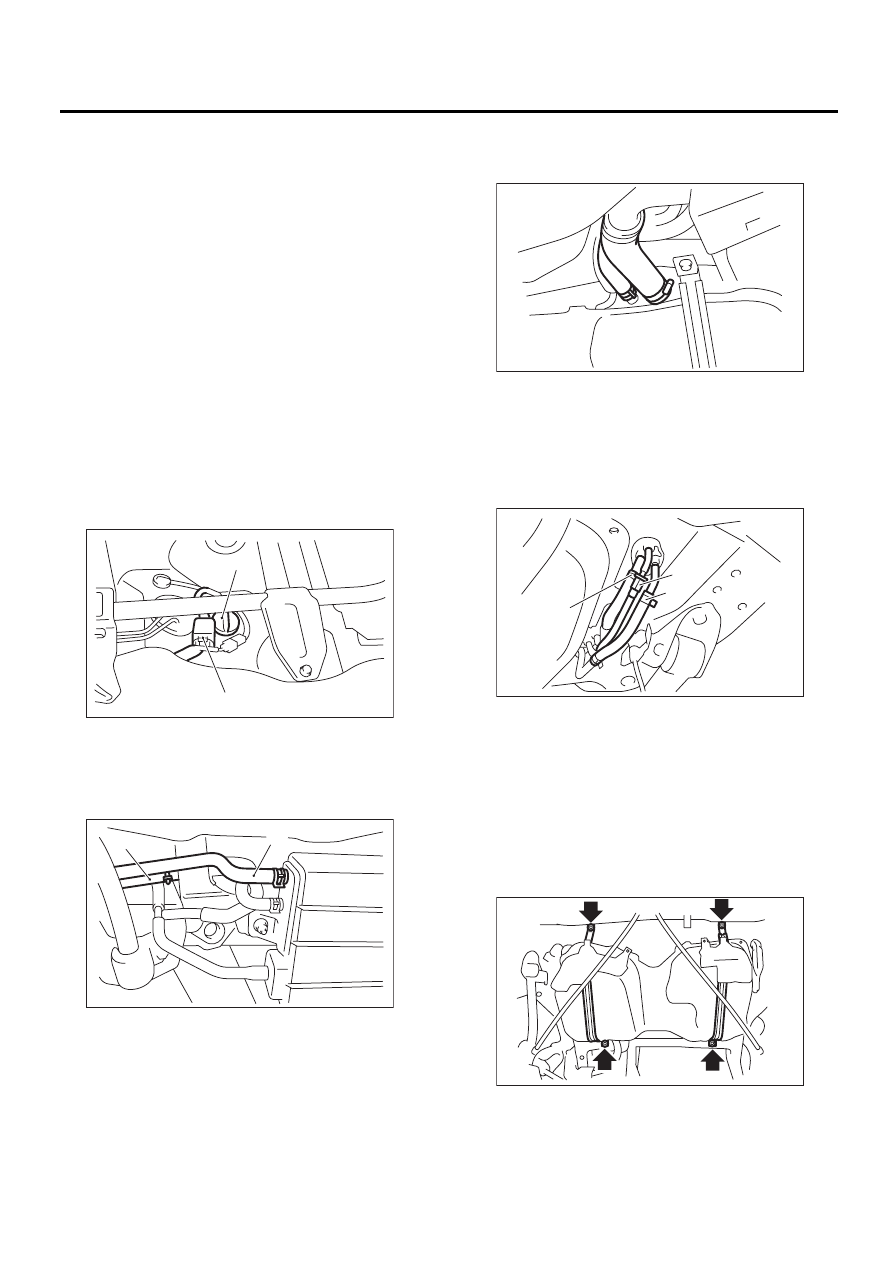

FU(H4SO)-49
Топливный бак
ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)
23.Топливный бак
A: СНЯТИЕ
ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.
ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака. <См.
FU(H4SO)-48, СЛИВ ТОПЛИВА, ПРОЦЕДУРА,
Топливо.>
4) Снимите заднее сиденье.

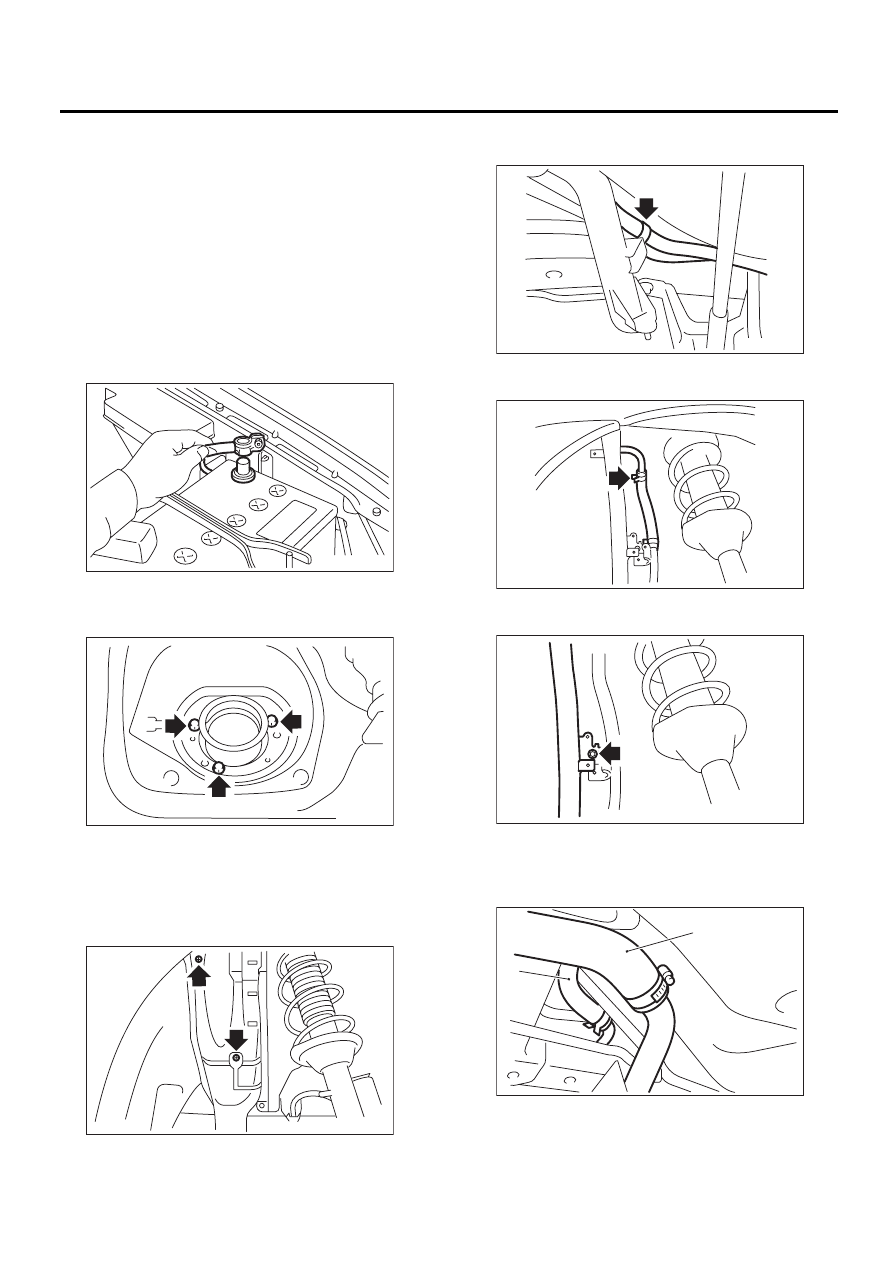

5) Отсоедините разъем (A) между кабелем топ-
ливного бака и задним жгутом проводки.
6) Вытолкните проходную изолирующую втул-
ку (B), которая удерживает кабель топливного
бака на панели пола, под кузов.
7) Снимите заднюю поперечную балку. <См.
RS-18, СНЯТИЕ, Задняя поперечная балка.>
8) Отсоедините шланг двухходового клапана
(A) от двухходового клапана, и отсоедините
шланг адсорбера (B) от адсорбера.
9) Ослабьте хомут и отсоедините заправочный
шланг и вентиляционный шланг от заправочной
трубы.

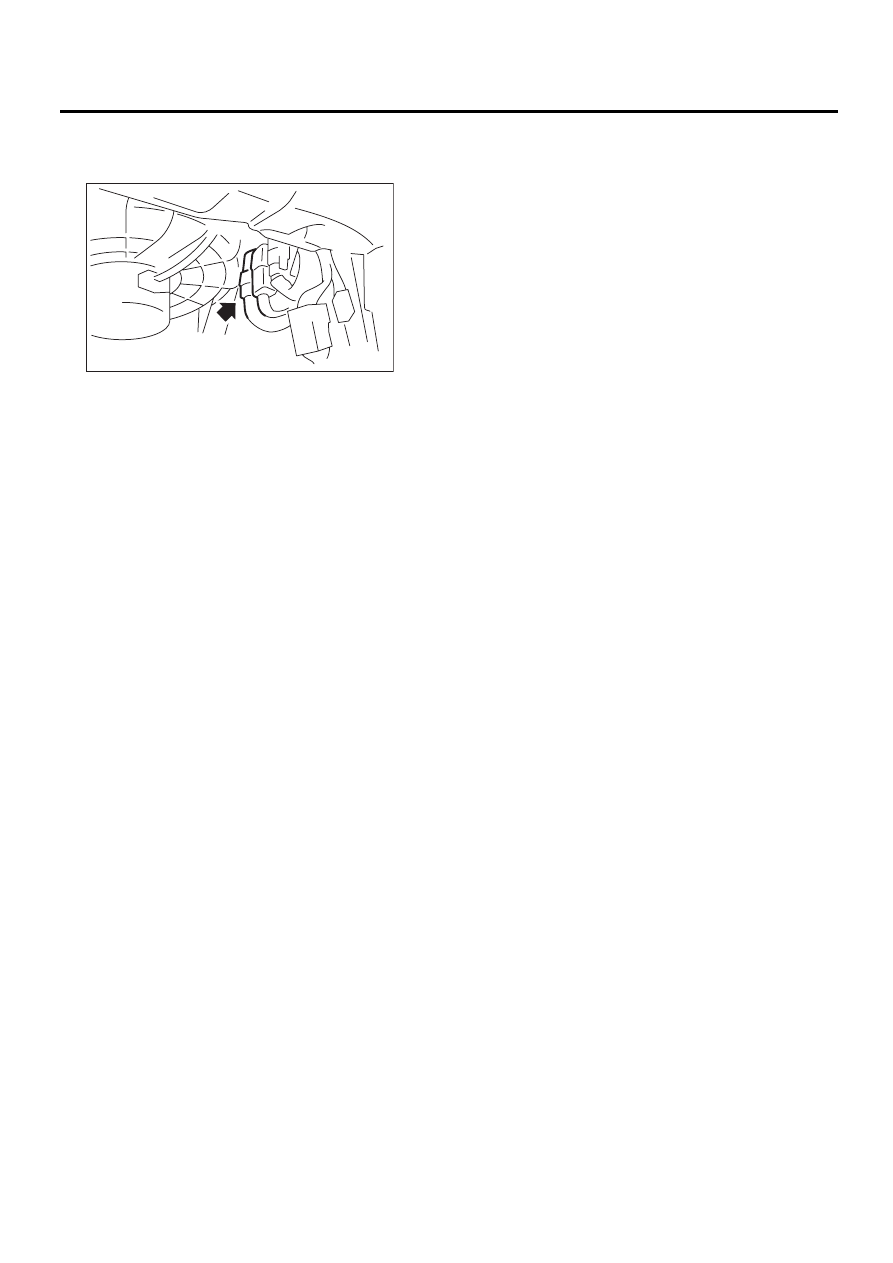

10) Сдвиньте фиксатор трубки подачи топлива и
отсоедините быстроразъемный соединитель (A).
<См. FU(H4SO)-62, СНЯТИЕ, Магистрали пода-
чи, возврата и отвода паров топлива.>
11) Сдвиньте хомуты (B), и отсоедините шланг
возврата топлива и шланг отвода паров топ-
лива.

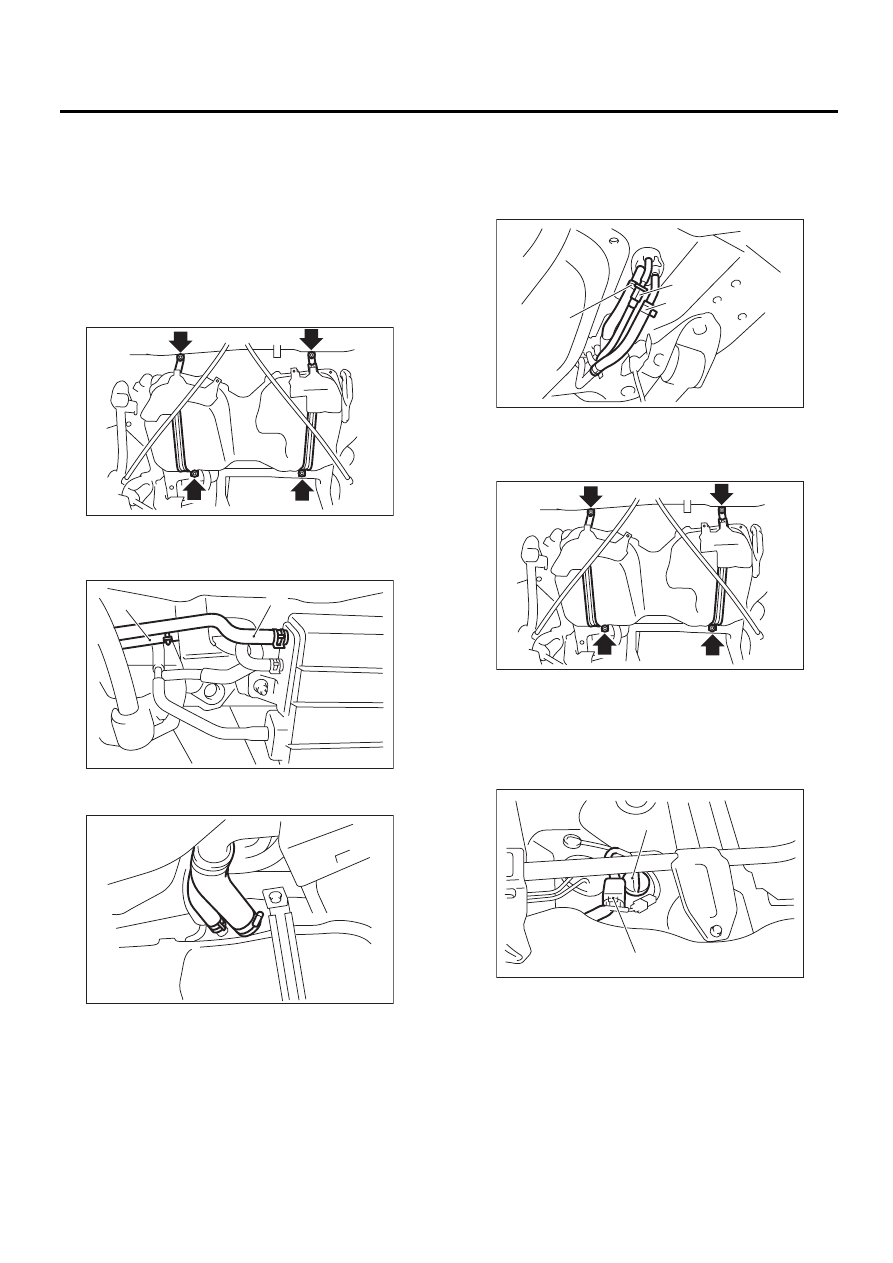

12) Подоприте топливный бак трансмиссионным
домкратом, снимите болты с бандажей и сни-
мите топливный бак с автомобиля.
ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топливо.
Это может привести к разбалансировке ле-
вой и правой сторон. Будьте осторожны, что-
бы не уронить топливный бак при снятии.
(B)
(A)
FU-00090
(A)
(B)
FU-00091
FU-00092
FU-02962
(A)
(B)
(B)
FU-00411
