SB-6

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

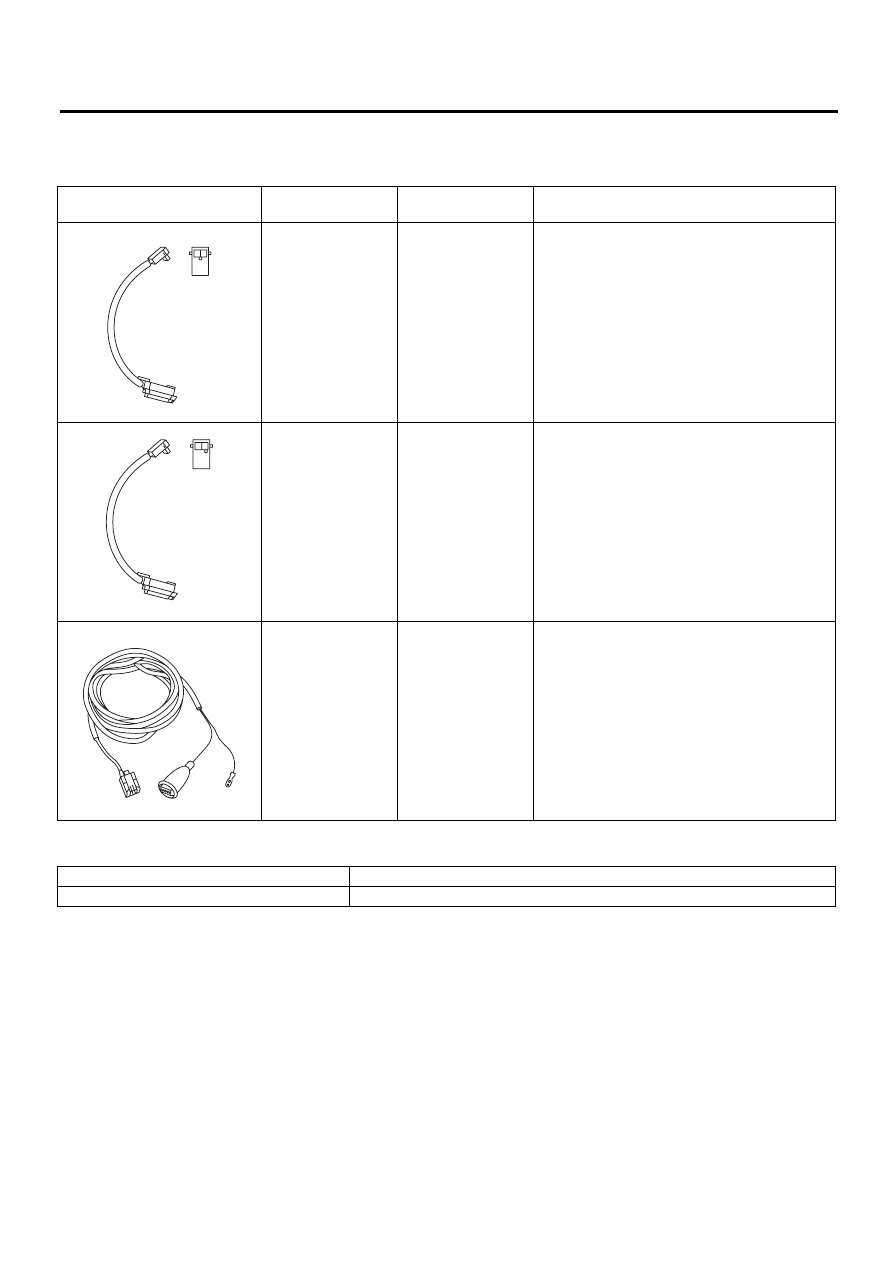

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

98299SA010

АДАПТЕР D ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации преднатяжи-
теля.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ
АКТИВАЦИИ (98299PA030).

98299SA050

АДАПТЕР F ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации преднатяжите-
ля поясной лямки ремня безопасности.
• Используется вместе со ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299PA030

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации преднатяжи-
теля.
• Используется вместе с АДАПТЕРОМ D
ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ
(98299SA010) или АДАПТЕРОМ F ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ (98299SA050).

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Насадка TORX

®

 T50

Используется для снятия и установки узла замка ремня безопасности.

ST98299SA010

ST98299SA050

ST98299PA030

SB-7

Разъем преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

2. Разъем преднатяжителя

A: ПРОЦЕДУРА

<См. AB-9, ПРОЦЕДУРА, Разъем модуля по-
душки безопасности.>

SB-8

Места осмотра после столкновения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

3. Места осмотра после

столкновения

A: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Нижнюю декоративную панель средней стой-
ки на предмет обесцвечивания или трещин.
• Жгут проводов и разъем на предмет повреж-
дений.

SB-9

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

4. Система предупреждения ремней безопасности

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-256, МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
предупреждения ремней безопасности.>

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

<См. WI-257, МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
предупреждения ремней безопасности.>

B: ПРОВЕРКА

ПРИЗНАК НЕИСПРАВНОСТИ:
• Предупреждающая лампа ремня безопасности горит или не гаснет.
• Отсутствует звуковой сигнал.

1. СО СТОРОНЫ ВОДИТЕЛЯ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
Используя Subaru Select Monitor, проверьте коды диа-
гностики неисправностей центрального блока управле-
ния. <См. LAN(diag)-13, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 2.

2

ПРОВЕРКА СИГНАЛА СКОРОСТИ АВТОМОБИЛЯ.
Используя Subaru Select Monitor, проверьте коды диа-
гностики неисправностей антиблокировочной системы
тормозов (ABS) или системы динамической стабилиза-
ции автомобиля (VDC). <См. ABS(diag)-15, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.> или <См. VDC(diag)-
16, ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 3.

3

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините Subaru Select Monitor к разъему кана-
ла передачи данных.
2) Переведите выключатель зажигания в положение
ON (двигатель выключен).
3) Установите выключатель электропитания Subaru
Select Monitor в положение ON.
4) Используя Subaru Select Monitor, считайте данные
по пункту “Drivers seat belt SW input” (“Входной сигнал
датчика ремня безопасности водителя”). <См.
LAN(diag)-13, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на
дисплее, что входной
сигнал датчика ремня
безопасности водителя
отсутствует?

Переходите к
шагу 4.

Проверьте жгут
проводов между
центральным
блоком управле-
ния и массой ку-
зова.

4

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ РЕМНЯ
БЕЗОПАСНОСТИ.
Используя Subaru Select Monitor, считайте данные по
пункту “D-belt warning light O/P” (“Срабатывание пре-
дупреждающей лампы ремня безопасности водите-
ля”). <См. LAN(diag)-13, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>

Отображается ли на
дисплее, что предуп-
реждающая лампа рем-
ня безопасности води-
теля горит? Кроме того,
горит ли предупрежда-
ющая лампа на комби-
нации приборов?

Переходите к
шагу 5.

Проверьте жгут
проводов между
выключателем
зажигания и цен-
тральным бло-
ком управления.

5

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Вставьте язычок ремня безопасности водителя в
замок.
2) Используя Subaru Select Monitor, считайте данные
по пункту “Driver’s Seat SW input” (“Входной сигнал дат-
чика ремня безопасности водителя”). <См. LAN(diag)-
13, ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Отображается ли на
дисплее, что входной
сигнал датчика ремня
безопасности водителя
подается?

Переходите к
шагу 6.

Проверьте цент-
ральный блок уп-
равления.
