SB-2

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

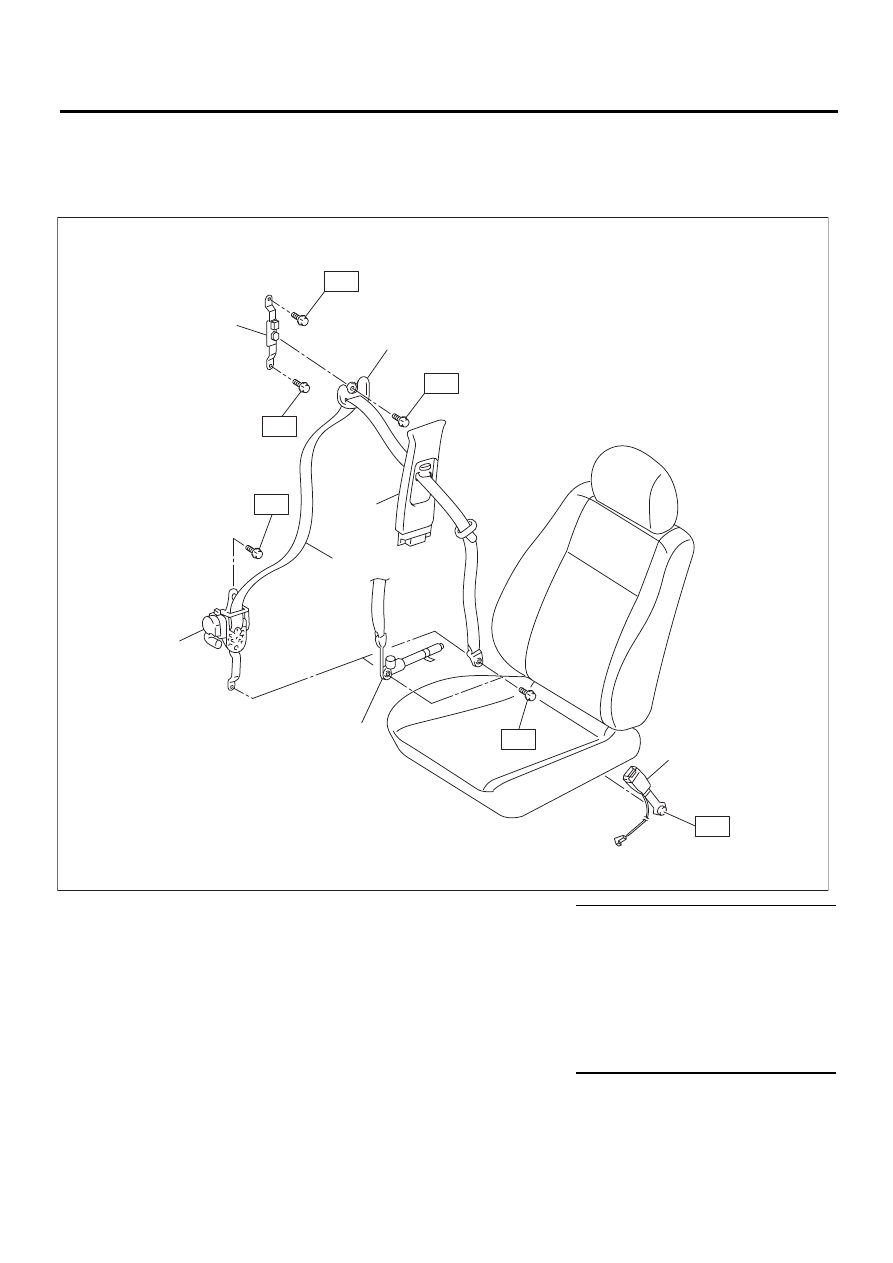

1. РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

(1)

Регулируемый по высоте узел
крепления ремня безопасности

(5)

Верхняя внутренняя отделка
средней стойки

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел крепления плечевой лям-
ки ремня безопасности

(6)

Узел замка ремня безопасности
переднего сиденья

T1: 7,5 (7,5, 5,53)

(3)

Узел ремня безопасности пе-
реднего сиденья

(7) Преднатяжитель поясной лям-

ки ремня безопасности (модель
с преднатяжителем поясной
лямки ремня безопасности)

T2: 30 (3,1, 22)

(4)

Натяжитель ремня безопаснос-
ти

T3: 38 (3,9, 28)









Т4: 53 (5,4, 39)

(6)

T3

T2

T2

T4

(3)

(4)

(5)

(2)

(1)

T1

T4

(7)

SB-00336

SB-3

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

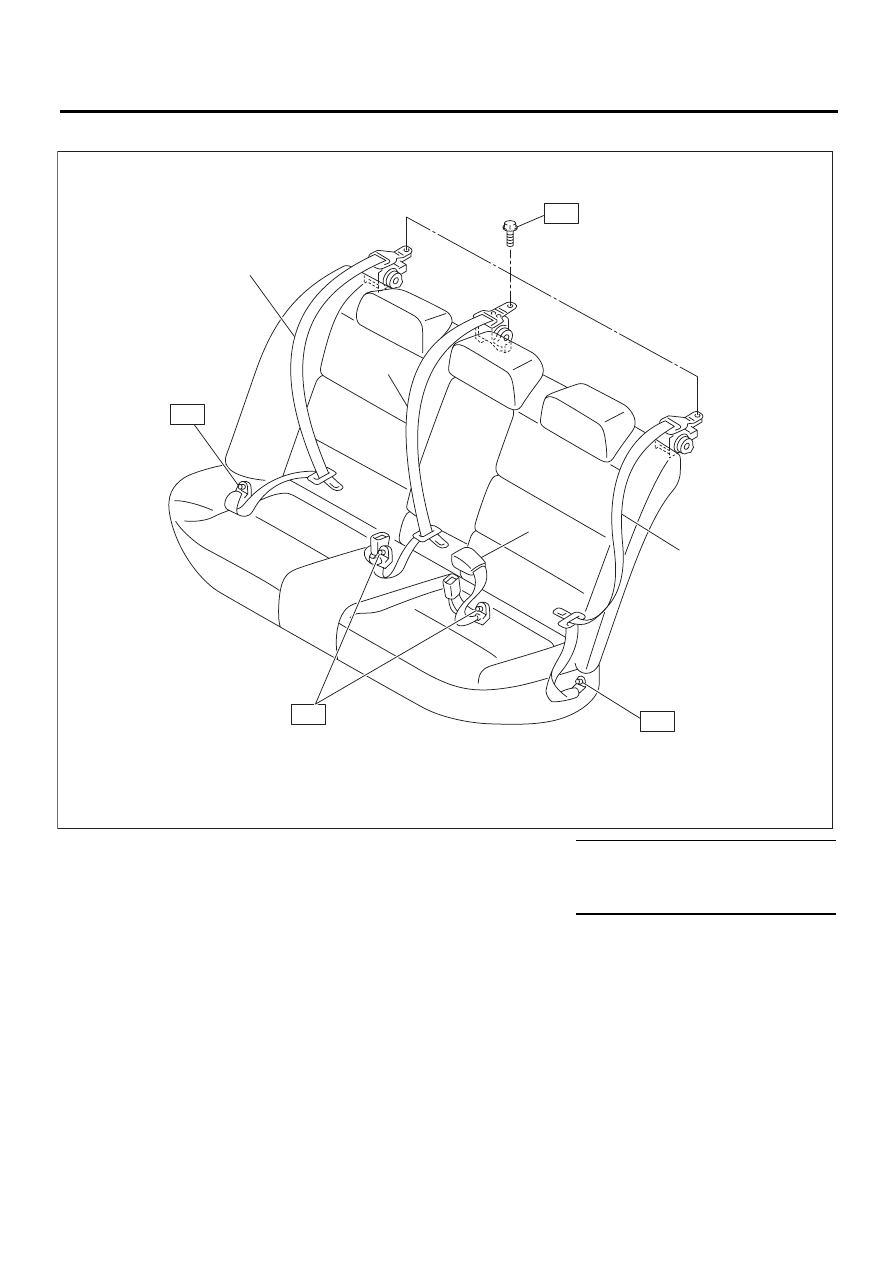

2. РЕМНИ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ (МОДЕЛЬ С КУЗОВОМ СЕДАН)

(1)

Узел ремня безопасности пра-
вого бокового сиденья

(3)

Узел ремня безопасности лево-
го бокового сиденья

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел плечевой лямки централь-
ного ремня безопасности

(4)

Узел левого замка ремня безо-
пасности центрального сиденья

T: 30 (3,1, 22)

SB-00147

T

(4)

(2)

(1)

(3)

T

T

T

SB-4

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

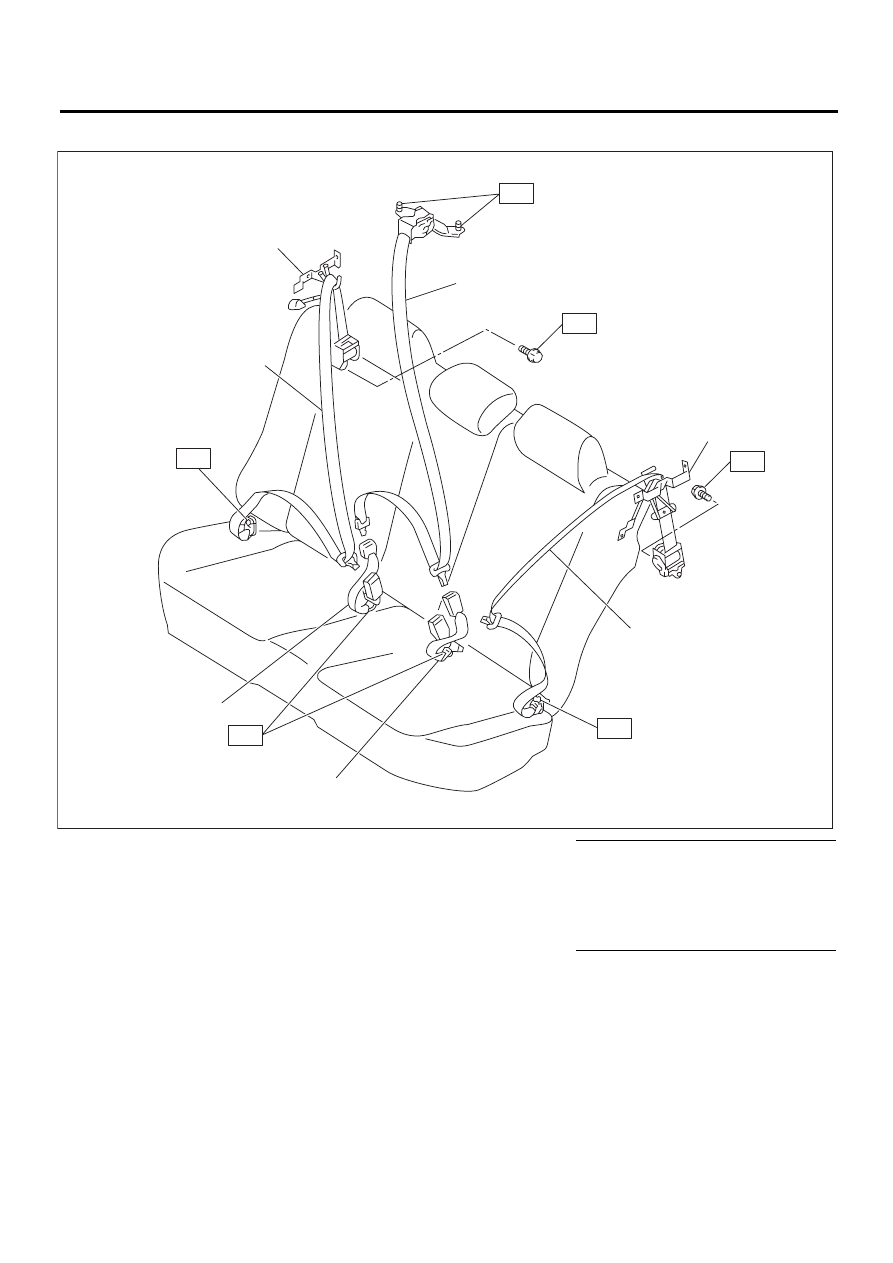

3. РЕМНИ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1)

Узел ремня безопасности пра-
вого бокового сиденья

(5)

Узел левого замка ремня безо-
пасности центрального сиденья

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Узел плечевой лямки централь-
ного ремня безопасности

(6)

Направляющая ремня безопас-
ности правого бокового сиденья

T1: 30 (3,1, 22)

(3)

Узел ремня безопасности лево-
го бокового сиденья

(7)

Направляющая ремня безопас-
ности левого бокового сиденья

T2: 53 (5,4, 39)

(4)

Узел правого замка ремня безо-
пасности центрального сиденья









SB-00148

(2)

(6)

(1)

(4)

(7)

T2

(5)

(3)

T1

T1

T1

T1

T1

SB-5

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

• Перед началом работ переведите выключа-
тель зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
• Перед началом работ выждите не менее 20
секунд, так как система преднатяжителей име-
ет резервный источник электропитания. В про-
тивном случае, преднатяжитель может срабо-
тать.
• Не допускайте ударов по преднатяжителям
и не роняйте их.
• При попадании на преднатяжитель масла,
смазки или воды, немедленно удалите их кус-
ком сухой ткани.
• Не подвергайте преднатяжители воздейс-
твию высоких температур и огня.
• Не допускайте подачи на преднатяжители
электрического тока или напряжения. Не ис-
пользуйте тестер цепи для проверки сопротив-
ления преднатяжителя.
• Не разбирайте преднатяжители и не пытай-
тесь их отремонтировать. В случае обнаруже-
ния вмятин, трещин или деформаций, замените
преднатяжитель новым.
• Не используйте узлы и детали подушек безо-
пасности или преднатяжителей, снятые с дру-
гих автомобилей. При замене узлов и деталей
обязательно устанавливайте только новые за-
пасные части.
• При работе с ремнем безопасности со срабо-
тавшим преднатяжителем надевайте защит-
ные очки и перчатки. После работы тщательно
вымойте руки.
• Ремень безопасности со сработавшим пред-
натяжителем не подлежит повторному исполь-
зованию.
• Если при срабатывании подушки безопас-
ности ее материал попадет в глаза или на ко-
жу, смойте его чистой водой, после чего обра-
титесь к врачу.
