AB(diag)-26
Входные/выходные сигналы блока управления системой подушек безопасности
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
• Модель без боковых подушек безопасности и подушек-шторок безопасности

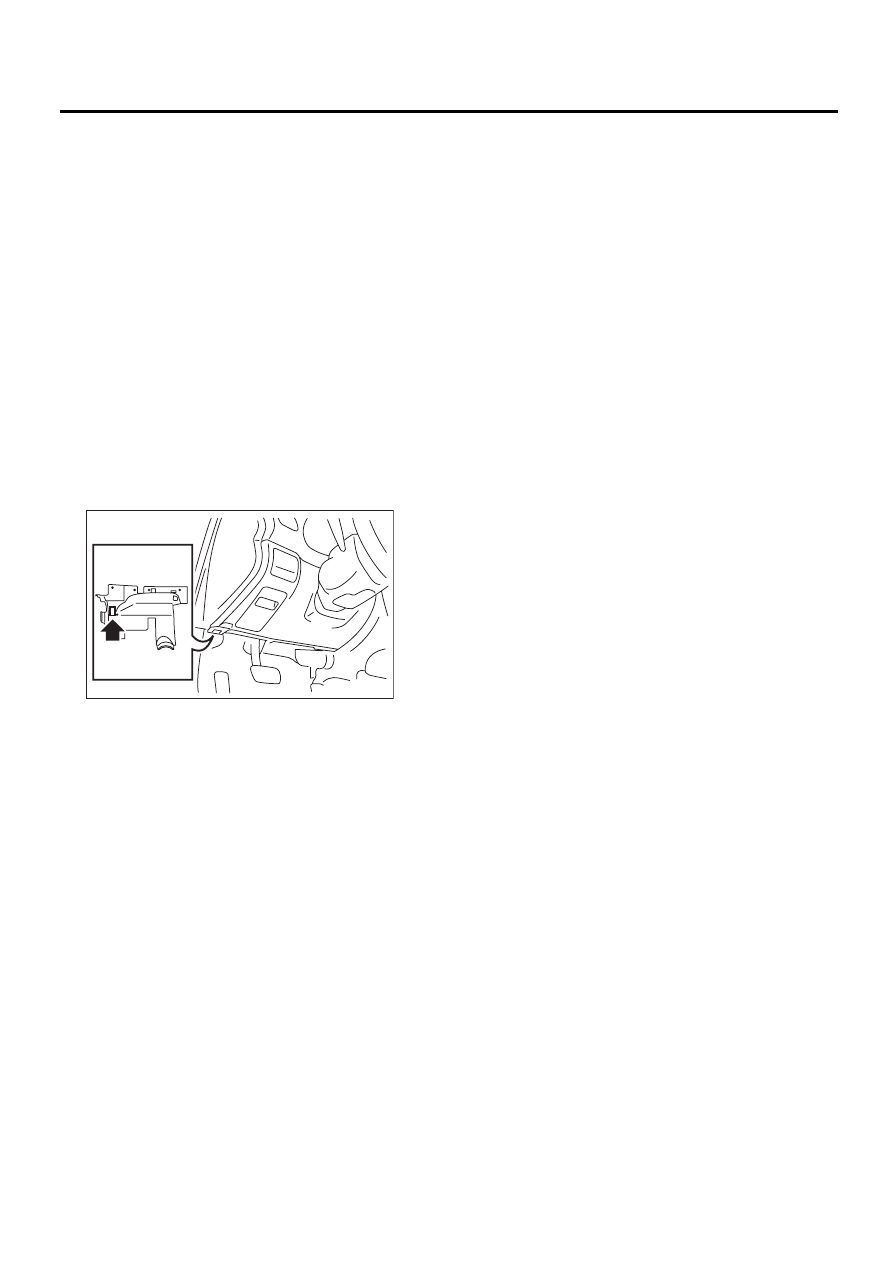

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.
• Когда разъем отсоединяется от блока управления системой подушек безопасности, загорается
предупреждающая лампа системы подушек безопасности.

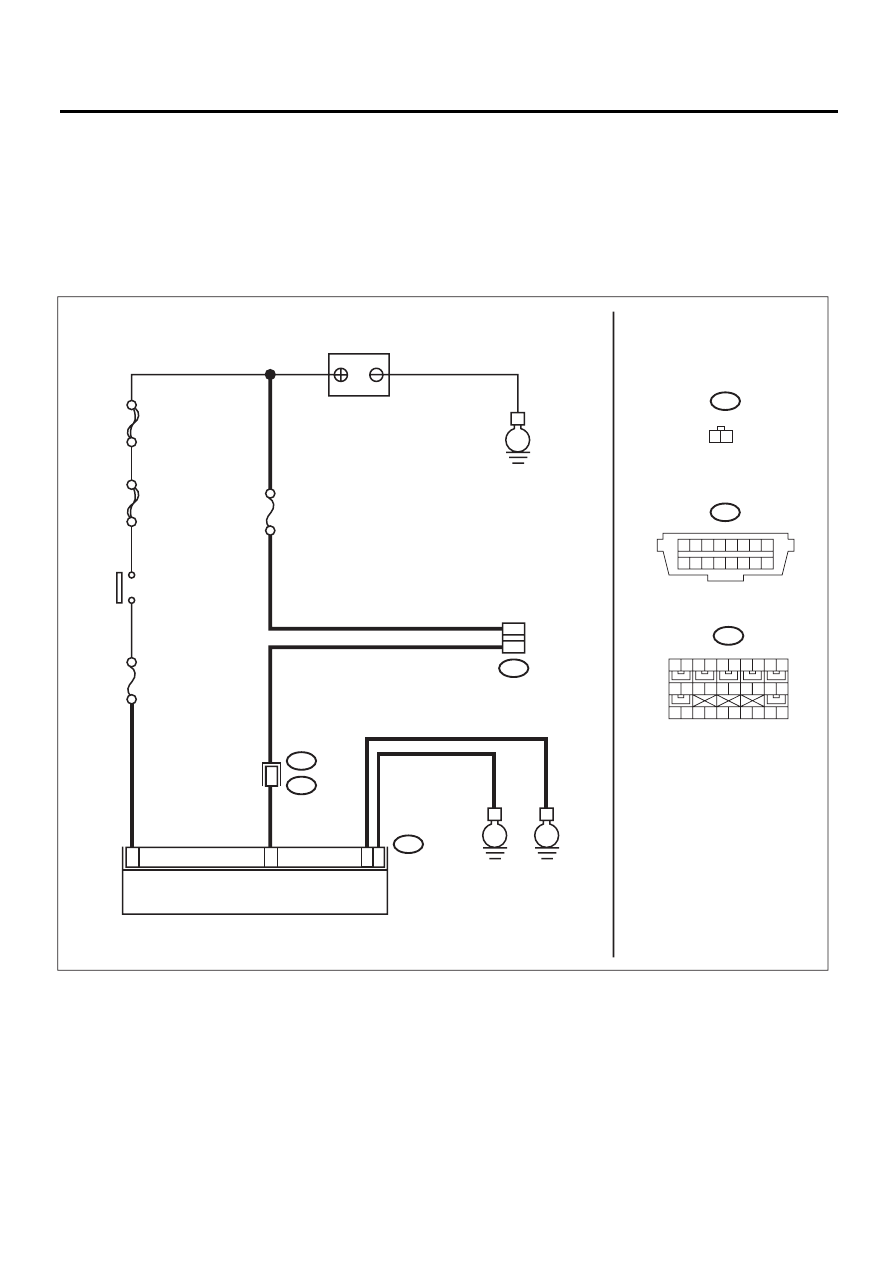

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА
Пункт
Клемма блока управления №
Разъем канала передачи данных
(1) — 16
Комбинация приборов
(1) — 11
Цепь электропитания от аккумулятора
Специальный предохранитель
(1) — 21
Модуль подушки безопасности переднего пасса-
жира, первая ступень
+
(1) — 4
–
(1) — 3
Модуль подушки безопасности переднего пасса-
жира, вторая ступень
+
(1) — 1
–
(1) — 2
Модуль подушки безопасности водителя
+
(1) — 5
–
(1) — 6
Левый дополнительный датчик лобового удара
+
(1) — 30
–
(1) — 28
Дополнительный датчик лобового удара (правый)
+
(1) — 29
–
(1) — 27
Линия заземления (Масса)
(1) — 25
(1) — 26
Преднатяжитель левого ремня безопасности
+
(2) — 2
–
(2) — 1
Преднатяжитель правого ремня безопасности
+
(3) — 4
–
(3) — 5
Преднатяжитель поясной лямки ремня безопас-
ности
+
(3) — 2
–
(3) — 1
AB-01874
18
19
20
10
21
22
23
24
25
26
27
28
1
2
3
4
11
12
13
14
16
17
15
29
30
(1)
(2)
(3)
1
2
3
4
5
6
7
8
9
5
6
7
8
9
11
12
13
14
15
10
5
6
7
8
9
10
1
2
3
4
11
12
13
14
15
