AB(diag)-22

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

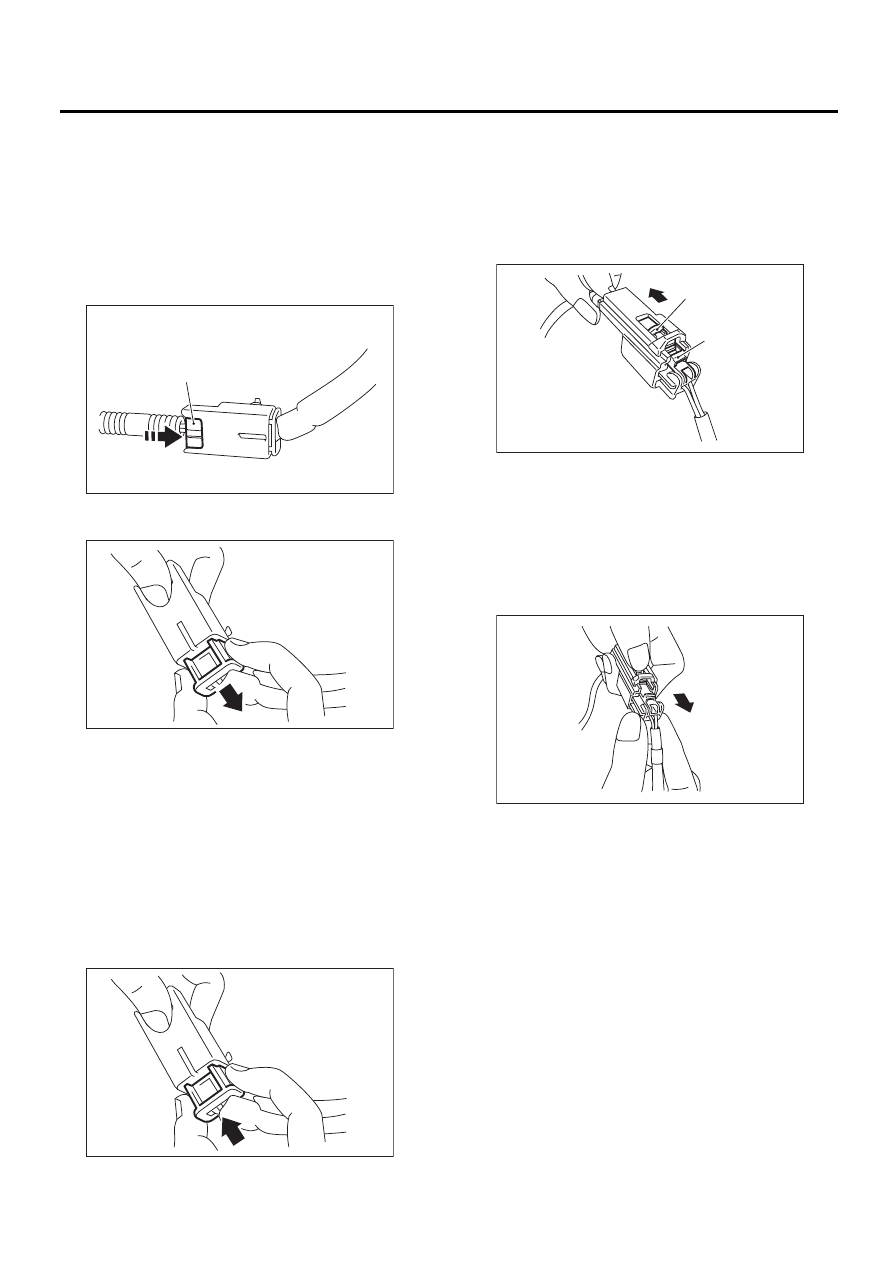

3. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕ-
ЛЯ (МЕЖДУ ОСНОВНЫМ ЖГУТОМ ПРО-
ВОДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ И ПОВОРОТНЫМ РАЗЪЕМОМ
РУЛЕВОЙ КОЛОНКИ) И БОКОВАЯ
ПОДУШКА БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Надавите на скользящий фиксатор (A) в
направлении стрелки.

(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор в отведенном положении.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

4. БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ
И ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

AB-00722

(A)

AB-00022

AB-00023

AB-00017

(A)

(B)

AB-00018

AB(diag)-23

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

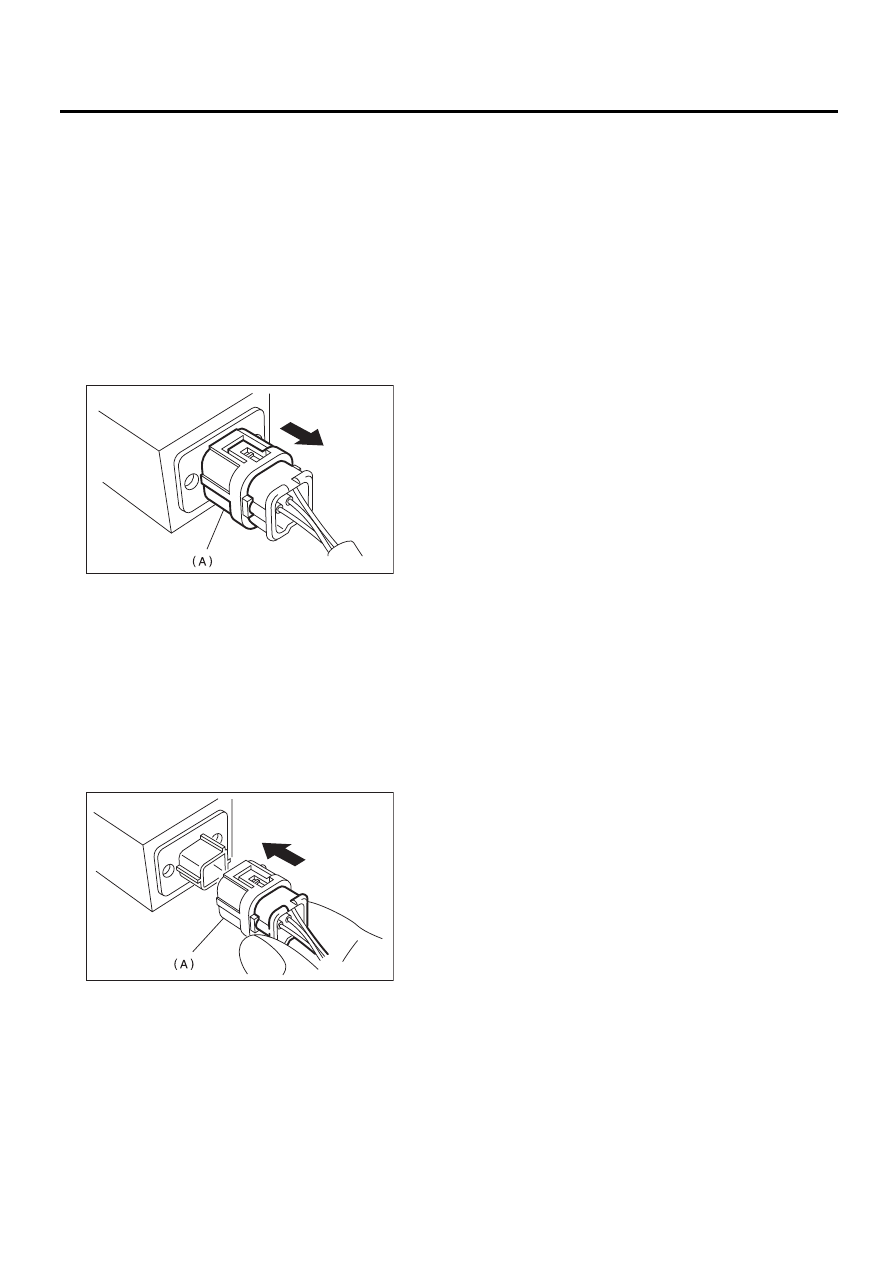

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК ЛОБО-
ВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ И
ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК ОПРЕДЕ-
ЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• Не дотрагивайтесь до наружной части (А),
иначе она сместится назад.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.

AB-00024

AB-00025

AB(diag)-24

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6. Входные/выходные сигналы блока управления системой

подушек безопасности

A: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

• Модель с боковыми подушками безопасности и подушками-шторками безопасности

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.

AB-01873

18

19

20

10

21

22

23

24

25

26

27

28

1

2

3

4

5

6

7

8

5

6

7

8

9

9

11

12

13

14

16

17

15

29

30

18

19

20

21

22

23

24

1

2

3

4

11

12

13

14

16

17

15

18

19

20

21

22

23

24

1

2

3

4

11 10

5

6

7

8

9

10

12

13

14

16

17

15

(1)

(2)

(3)

AB(diag)-25

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Когда разъем отсоединяется от блока управления системой подушек безопасности, загорается
предупреждающая лампа системы подушек безопасности.

Пункт

Клемма блока управления №

Разъем канала передачи данных

(1) — 16

Комбинация приборов

(1) — 11

Цепь электропитания от аккумулятора

Специальный предохранитель

(1) — 21

Модуль подушки безопасности переднего пасса-
жира, первая ступень

+

(1) — 4

–

(1) — 3

Модуль подушки безопасности переднего пасса-
жира, вторая ступень

+

(1) — 1

–

(1) — 2

Модуль подушки безопасности водителя, первая
ступень

+

(1) — 5

–

(1) — 6

Левый дополнительный датчик лобового удара

+

(1) — 30

–

(1) — 28

Дополнительный датчик лобового удара (правый)

+

(1) — 29

–

(1) — 27

Линия заземления (Масса)

(1) — 25

(1) — 26

Датчик левой боковой подушки безопасности
Датчик левой подушки-шторки безопасности

+

(2) — 24

–

(2) — 23

Модуль левой боковой подушки безопасности

+

(2) — 1

–

(2) — 2

Модуль левой подушки-шторки безопасности

+

(2) — 4

–

(2) — 3

Преднатяжитель правого ремня безопасности

+

(3) — 4

–

(3) — 3

Датчик правой боковой подушки безопасности
Датчик правой подушки-шторки безопасности

+

(3) — 17

–

(3) — 18

Преднатяжитель левого ремня безопасности

+

(2) — 5

–

(2) — 6

Преднатяжитель поясной лямки ремня безопас-
ности

+

(3) — 1

–

(3) — 2

Модуль правой боковой подушки безопасности

+

(3) — 8

–

(3) — 7

Модуль правой подушки-шторки безопасности

+

(3) — 5

–

(3) — 6

Вспомогательный датчик определения уровня бе-
зопасности

+

(2) — 20

–

(2) — 21
