PS-50

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

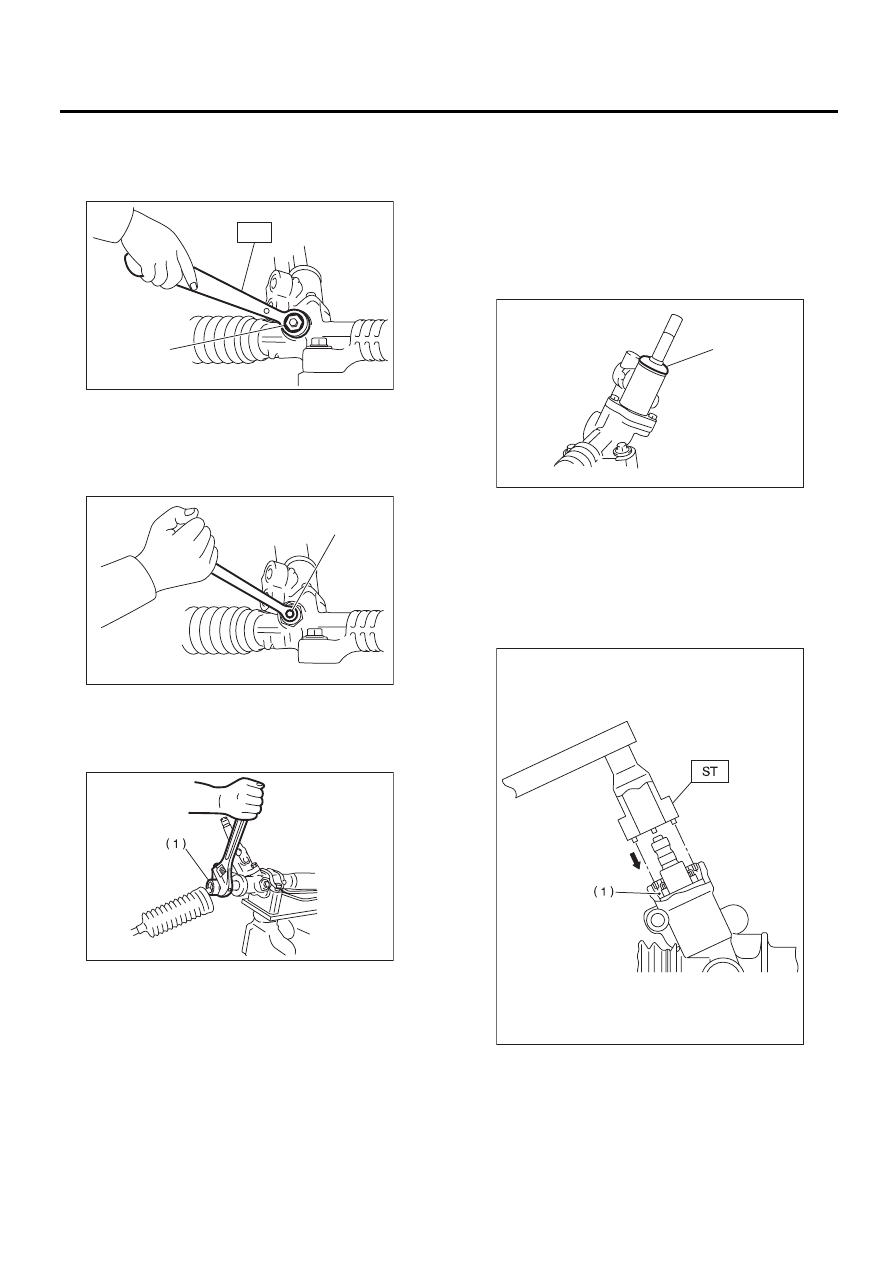

6) Ослабьте стопорную гайку с помощью специ-
ального инструмента.
Специальный инструмент
926230000

ГАЕЧНЫЙ КЛЮЧ

7) Затягивайте регулировочный винт до тех
пор, пока дальнейшая его затяжка станет не-
возможна.

8) Стянув кожух, снимите рулевую тягу с помо-
щью ключа на 32 мм или разводного ключа.

9) Ослабьте регулировочный винт и снимите
пружину и гильзу.

10) Очистите грязь, налипшую на входной вал.
Снимите пылезащитный чехол, соблюдая осто-
рожность, чтобы не поцарапать корпус входно-
го вала и не допустить попадания инородных
предметов внутрь рулевого механизма.

ОСТОРОЖНО:
Оберните виниловую ленту вокруг шлице-
вой части входного вала, чтобы не поцара-
пать пылезащитный чехол.

11) Для установки специального инструмента,
совместите его штифты с отверстиями пробки.
Для снятия пробки, поворачивайте специаль-
ный инструмент против часовой стрелки.
Специальный инструмент

34199AE090КЛЮЧ

ПРОБКИ

(1) Контргайка

(1) Регулировочный винт

(1) Рулевая тяга

ST

(1)

PS-00494

(1)

PS-00495

PS-00058

(1) Пылезащитный чехол

(1) Пробка

PS-00497

(1)

PS-00061

PS-51

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

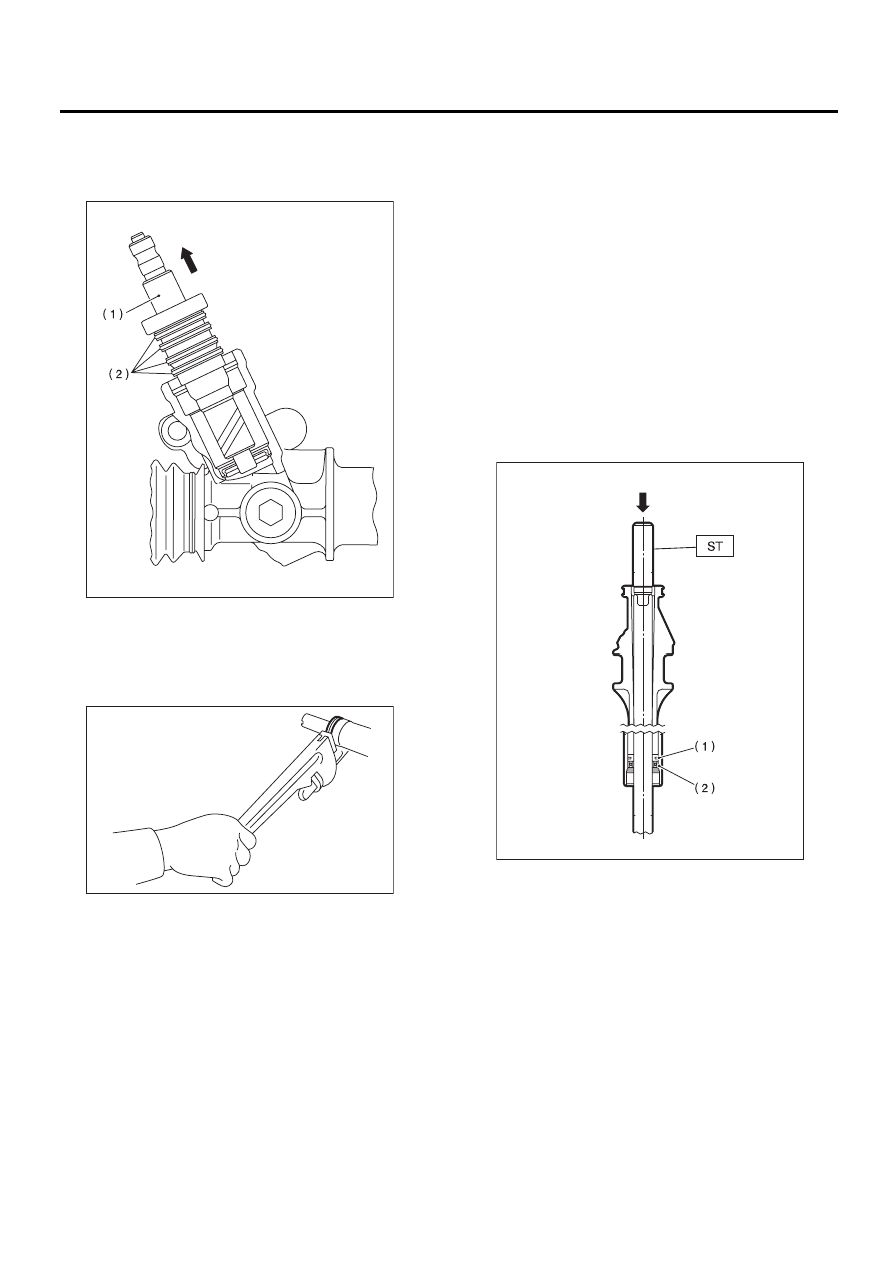

12) Снимите узел клапана, обращая внимание
на то, чтобы не поцарапать внутренние повер-
хности уплотнительного кольца и корпуса кла-
пана.

13) Снимите держатель с помощью ключа на
36 мм или разводного ключа.

14) Подсоедините специальный инструмент к
рейке со стороны клапана, и выдавите наруж-
ный сальник, обращая внимание на то, чтобы
рейка и внутренняя поверхность корпуса руле-
вого механизма не соприкасались друг с другом.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
(модели с турбонаддувом
двигателя, 3.0 R)

ST

34099FA030

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ (мо-
дели с турбонаддувом двига-
теля, кроме модели 3.0 R)

ПРИМЕЧАНИЕ:
Закройте место соединения трубки на корпусе
рулевого механизма, чтобы не допустить выте-
кания жидкости.

(1) Узел клапана

(2) Уплотнительное кольцо

PS-00062

PS-00498

(1) Поршень рейки
(2) Наружный сальник

PS-00064

PS-52

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

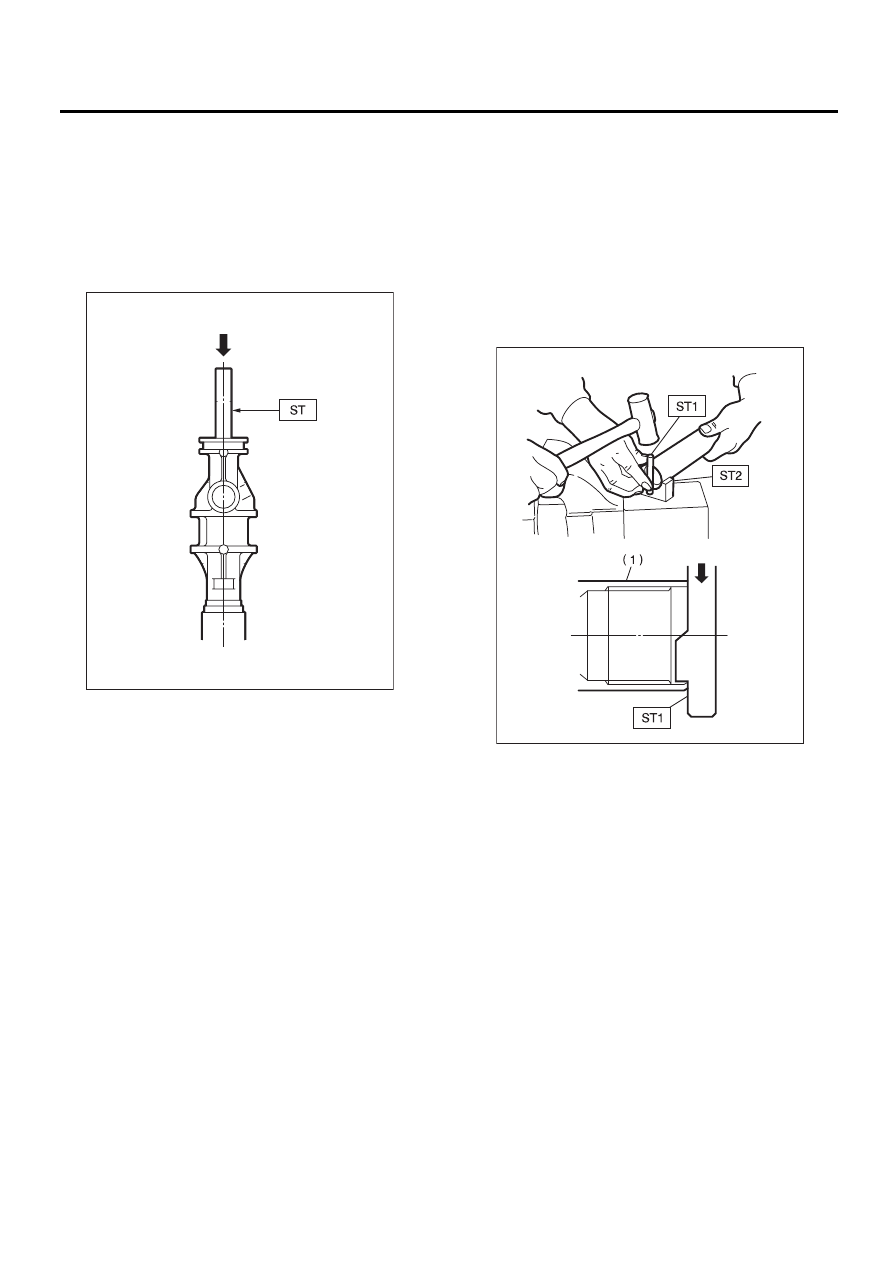

15) Вставьте специальный инструмент со сто-
роны клапана и выдавите опорное кольцо и
сальник.
ST

34199FE010

СЪЕМНИК (модели с турбо-
наддувом двигателя, 3.0 R)

Специальный инструмент
927580000

СЪЕМНИК (модели с турбо-
наддувом двигателя, кроме
модели 3.0 R)

16) С помощью специальных инструментов ST1
и ST2 отремонтируйте опрессованную часть
цилиндра.
Специальный инструмент 1
34099FA080

КЕРНЕР

ST2

34199FE020 ОСНОВАНИЕ (модели с

турбонаддувом двигателя,
3.0 R)

Специальный инструмент 2
34099FA070

ОСНОВАНИЕ (модели с тур-
бонаддувом двигателя, кро-
ме модели 3.0 R)

PS-00065

(1) Цилиндр

PS-00066

PS-53

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

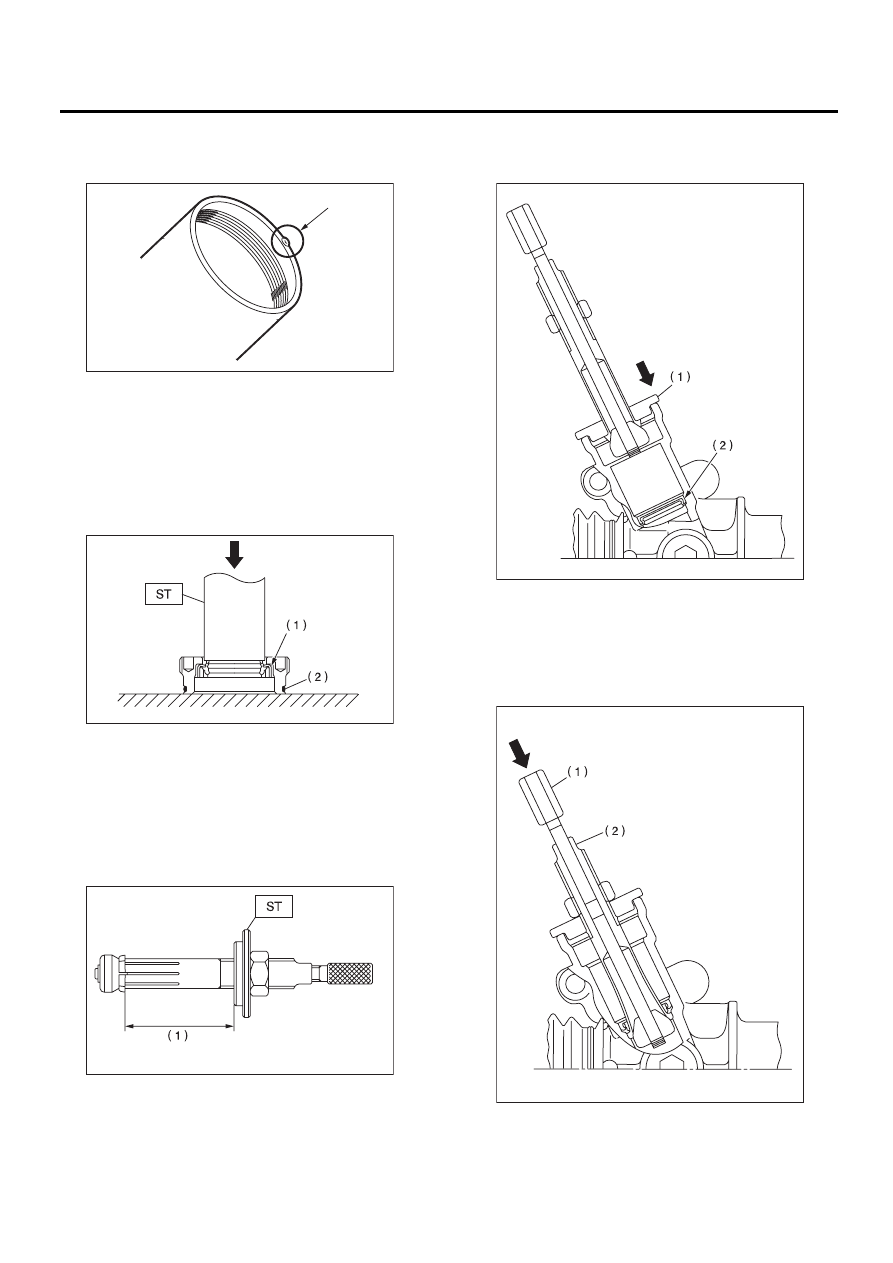

17) Если кромка цилиндра деформирована и
имеет выпуклость, исправьте ее с помощью
оселка.

18) Снимите сальник с помощью специального
инструмента, и выдавите его из пробки.
Специальный инструмент
34199AE100

СЪЕМНИК ПРОБКИ САЛЬ-
НИКА

ПРИМЕЧАНИЕ:
Не прилагайте усилие к торцевой поверхности
пробки.

19) Отрегулируйте специальный инструмент,
установив расстояние, указанное на рисунке.
Специальный инструмент
34199AE120

СЪЕМНИК САЛЬНИКА РУ-
ЛЕВОГО  МЕХАНИЗМА

20) Установите стопор на рулевой механизм, а
затем вставьте наконечник специального инс-
трумента в рулевой механизм.

21) Зафиксировав двухуровневую часть съем-
ника, вдавите шток, одновременно поворачи-
вая его, чтобы захватить сальник.

(1) Сальник

(2) Уплотнительное кольцо

(1) 70 мм (2,76 дюйма)

PS-00067

PS-00068

PS-00069

(1) Стопор

(2) Сальник

(1) Шток
(2) Двухуровневая часть съемника

PS-00070

PS-00071
