Subaru Legacy (2008 год). Руководство - часть 909
PS-34
Механизм рулевого управления [модель с левосторонним управлением]
СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)
18) Установите на узел клапана новую про-
кладку. Вставьте узел клапана на место так,
чтобы зубья рейки были направлены в сторону
ведущей шестерни.
19) Поочередно затягивайте болты, чтобы за-
крепить узел клапана.
Момент затяжки:
20 Нм (2,0 кгс-м, 14,8 фунт-сила-фут)
ОСТОРОЖНО:
Обязательно затягивайте болты поочеред-
но, постепенно увеличивая момент затяжки.
20) Временно установите рулевую тягу на то-
рец рейки, а затем 2 — 3 раза сдвиньте рейку в
крайние положения, чтобы рулевая тяга вста-
ла на место. Удалите консистентную смазку,
закрывающую отверстие для выпуска воздуха.

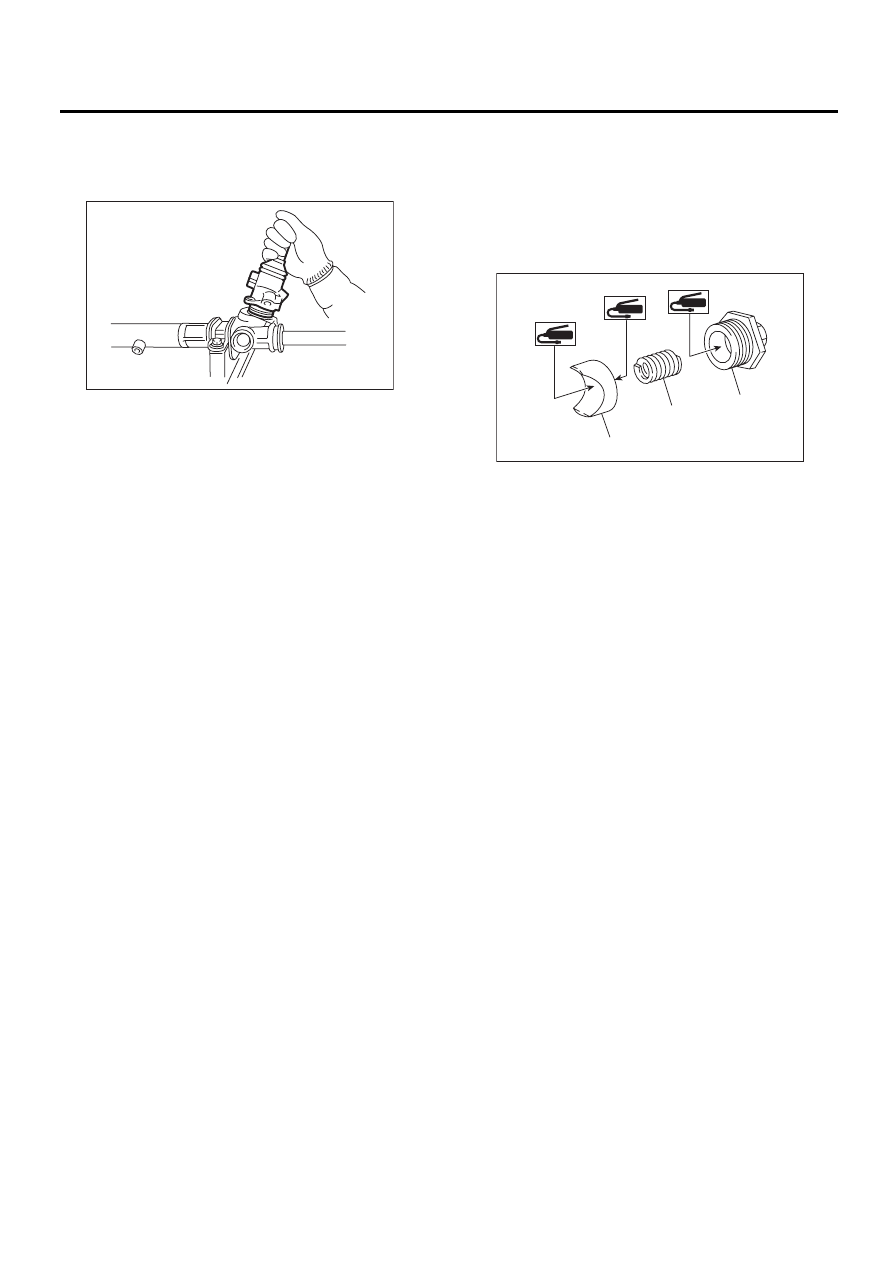

ОСТОРОЖНО:
Если переводить рейку в крайние положе-
ния без установки соединительных тяг, это
может привести к повреждению сальника.
Всегда устанавливайте левую и правую ру-
левую тяги.
21) Нанесите прокладочный герметик на всю
поверхность середины регулировочного винта.
Прокладочный герметик:
THREE BOND 1141
(Номер детали:
004403006)
22) Нанесите слой консистентной смазки на
поверхность скольжения гильзы и опорную по-
верхность пружины, а затем вставьте втулку в
корпус рулевого механизма.
Нанесите консистентную смазку на внутреннюю
поверхность регулировочного винта, а затем
вставьте в него пружину. Затем, установите регу-
лировочный винт в корпус рулевого механизма.
23) Затяните регулировочный винт с предус-
мотренным моментом затяжки, а затем ослабь-
те его.
Момент затяжки:
25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
24) Затяните регулировочный винт с предус-
мотренным моментом затяжки, а затем ослабь-
те его на 20°.
Момент затяжки:
3,9 Нм (0,4 кгс-м, 2,9 фунт-сила-фут)
25) Снимите рулевую тягу.
26) Убедитесь в том, что величина люфта соот-
ветствует нормативной. <См. PS-42, НОРМА-
ТИВНЫЙ ПРЕДЕЛ, ПРОВЕРКА, Механизм ру-
левого управления [модель с левосторонним
управлением].>
27) Установите стопорную гайку. Удерживая
регулировочный винт гаечным ключом, затяни-
те стопорную гайку при помощи специального
приспособления.
Специальный инструмент
926230000
ГАЕЧНЫЙ КЛЮЧ
Момент затяжки (контргайка):
25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
ПРИМЕЧАНИЕ:
Удерживайте регулировочный винт гаечным
ключом, чтобы не допустить его проворачива-
ния во время затягивания стопорной гайки.

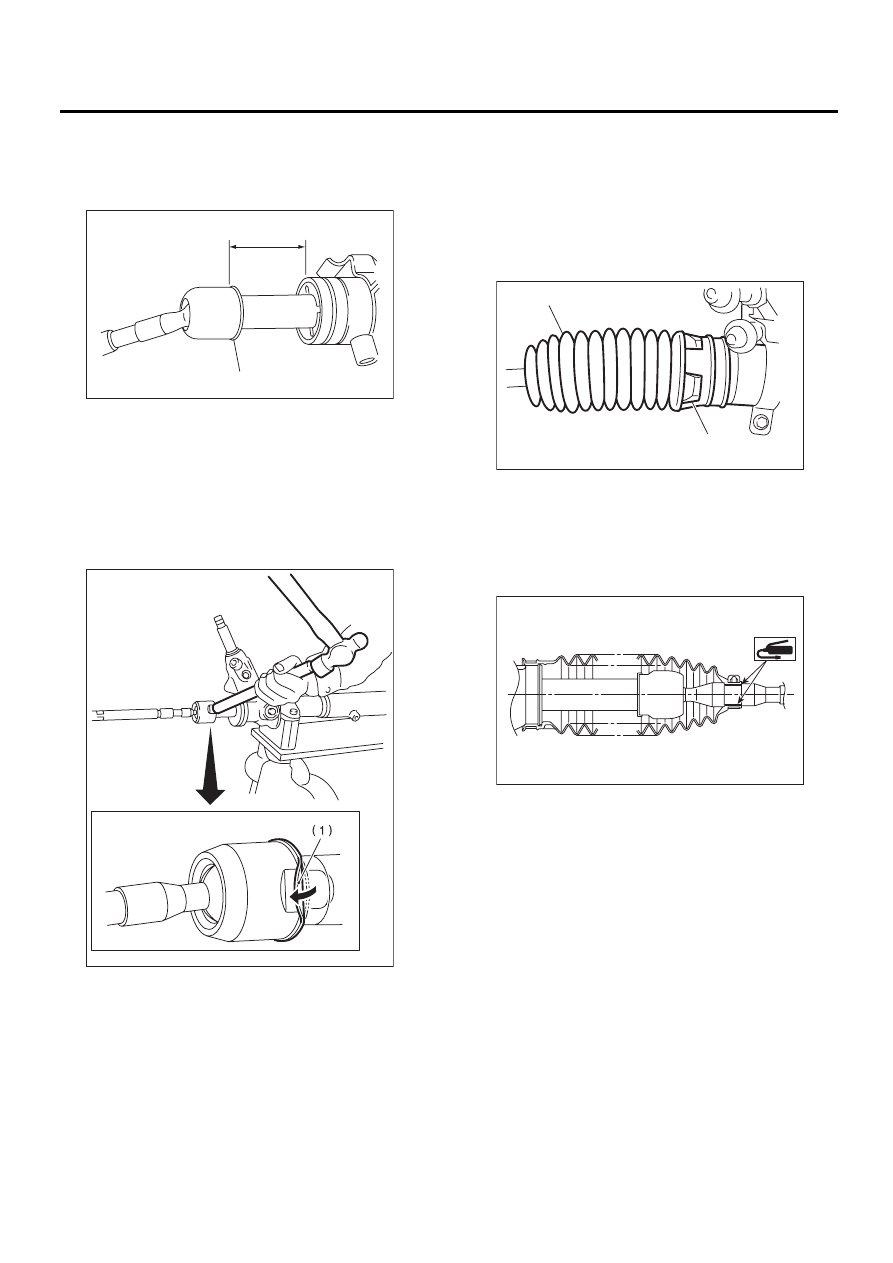

28) Вытяните рейку из корпуса рулевого меха-
низма примерно на 40 мм (1,57 дюйма).
PS-00117
(1) Муфта
(2) Пружина
(3) Регулировочный винт
(2)
(1)
(3)
PS-00167
