PS-6

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

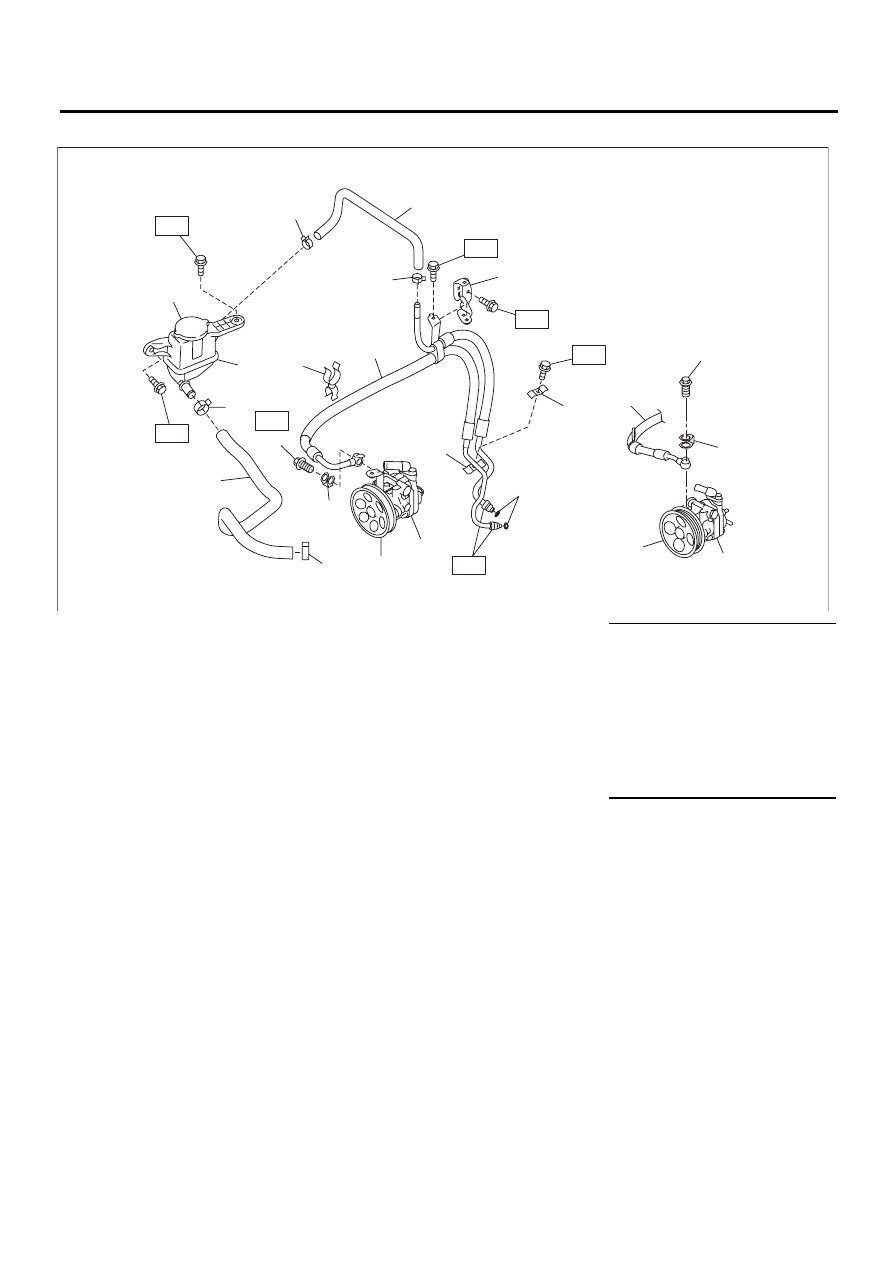

• Шланги и бачок (модель с правосторонним управлением)

(1)
(2)

Штуцер-болт
Шланг (модель с турбонаддувом
двигателя)

(10)

Масляный насос (модель с турбо-
наддувом двигателя)

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(11)

Всасывающий шланг

T1: 7,4 (0,75, 5,4)

(3)

Прокладка штуцер-болта

(12)

Кронштейн шланга

T2: 10 (1,0, 7,4)

(4)

Хомут

(13)

Хомут

T3: 13 (1,3, 9,6)

(5)

E-образный зажим

(14)

Хомут

Т4: 15 (1,5, 10,8)

(6)

Уплотнительное кольцо

(15)

Возвратный шланг

Т5: 18 (1,84 и 13,3)

(7)
(8)

Крышка
Расширительный бачок усилителя
рулевого управления

(16)

Шланг (модель без турбонаддува
двигателя)

Т6: 39 (4,0, 28,9)

(17)

Масляный насос (модель без тур-
бонаддува двигателя)





(9)

Шкив





PS-00797

T3

T2

T5

T1

T3

T6

(11)

(1)

(4)

(4)

(8)

(7)

(14)

(2)

(12)

(5)

(6)

(10)

(9)

(4)

(3)

T4

(5)

(13)

(15)

(1)

(16)

(3)

(17)

(9)

PS-7

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

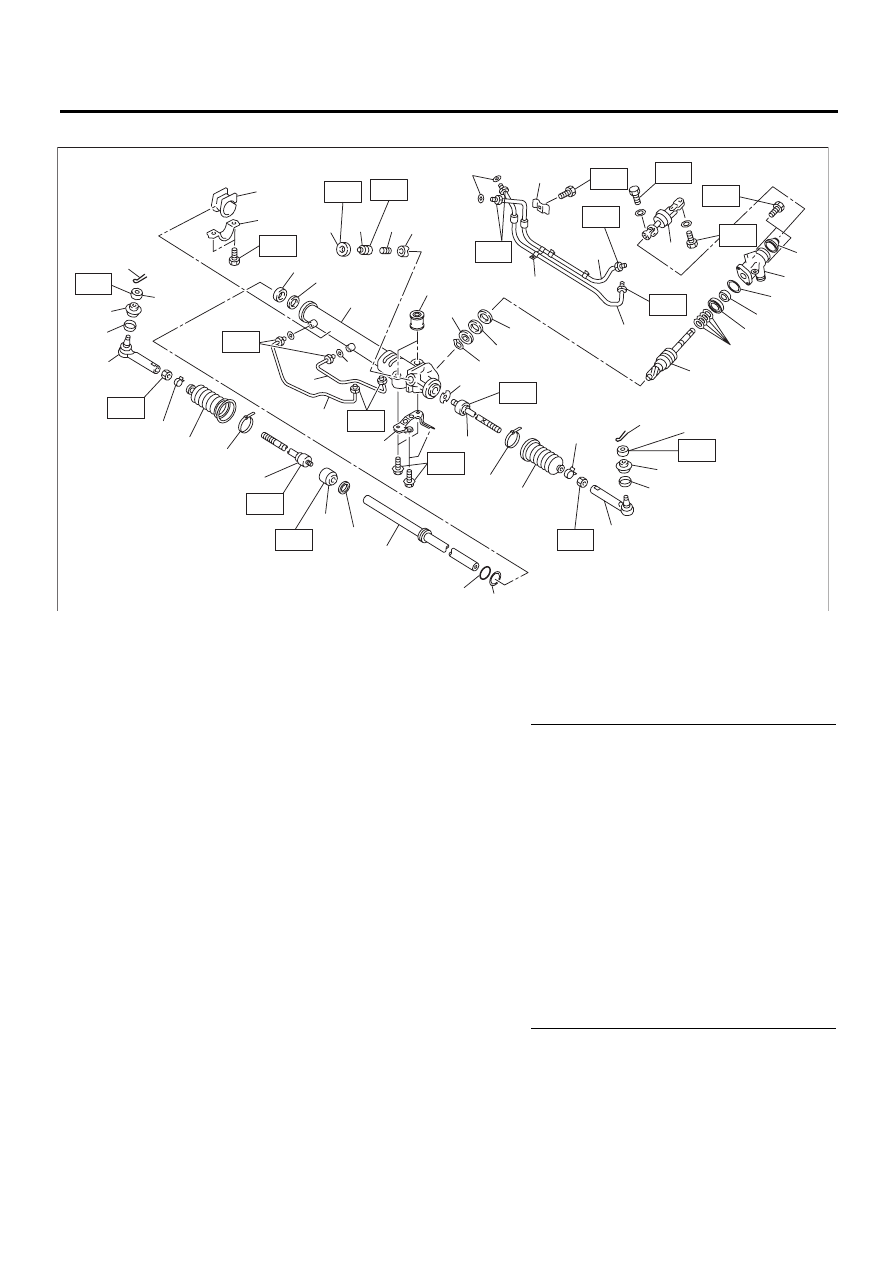

• Рулевой механизм (модель с левосторонним управлением)

(1)

Подающая трубка

(21)

Хомут

(41)

Втулка

(2)

Возвратная трубка

(22)

Шплинт

(42)

Стопорная шайба

(3)

Прижимная планка

(23)

Корончатая гайка

(43)

Опорная шайба

(4)

Универсальный шарнир

(24)

Пылезащитный чехол

(44)

Уплотнительное кольцо

(5)

Пылезащитное уплотнение

(25)

Хомут





(6)

Корпус клапана

(26)

Наконечник рулевой тяги

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(7)

Уплотнительное кольцо

(27)

Хомут

T1: 3,9 (0,4, 2,9)

(8)

Сальник

(28)

Кожух

T2: 9 (0,9, 6,6)

(9)

Втулка

(29)

Стяжной хомут

T3: 15 (1,5, 10,8)

(10)

Уплотнительное кольцо

(30)

Рулевая тяга

Т4: 17 (1,7, 12,5)

(11)

Узел шестерни и клапана

(31)

Трубка B

Т5: 20 (2,0, 28,8)

(12)

Сальник

(32)

Трубка A

Т6: 24 (2,4, 17,4)

(13)

Опорная шайба

(33)

Корпус рулевого механизма

Т7: 25 (2,5, 18,4)

(14)

Шарикоподшипник

(34)

Сальник

T8: 27 (2,75, 19,9)

(15)

Пружинное стопорное кольцо

(35)

Поршневое кольцо

T9: 37 (3,8, 27,3)

(16)

Контргайка

(36)

Рейка

T10: 29 (3,0, 21,4)

(17)

Регулировочный винт

(37)

Сальник

T11: 60 (6,1, 44,1)

(18)

Пружина

(38)

Держатель

T12: 70 (7,1, 51,6)

(19)

Муфта

(39)

Уплотнительное кольцо

T13: 85 (8,7, 62,7)

(20)

Адаптер

(40)

Кронштейн

T14: 88 (9,0, 64,9)

T11

T8

T3

T13

T8

T14

T4

T14

T13

T8

(2)

(3)

T9

T5

T10

T6

T6

T2

(22)

(20)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(38)

(37)

(32)

(36)

(35)

(44)

(30)

(28)

(27)

(26)

(25)

(24)

(7)

(8)

(9)

(10)

(11)

(22)

(23)

(5)

(6)

(4)

(1)

(3)

(12)

(13)

(15)

(42)

(14)

(33)

(19)

(18)

(17)

(16)

(21)

(34)

(31)

(39)

(39)

T7

T1

(29)

(40)

T11

(41)

T12

(43)

PS-00849

PS-8

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

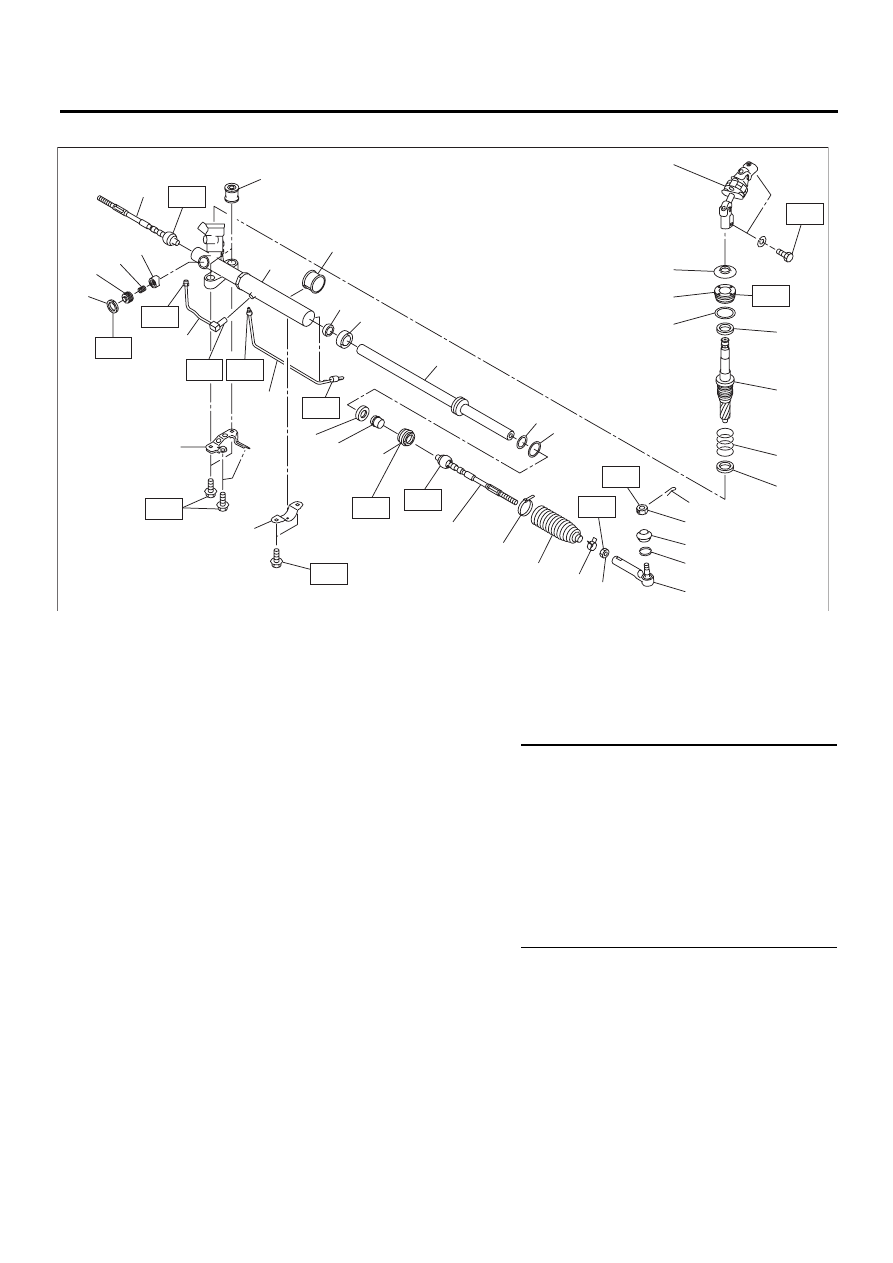

• Рулевой механизм (модель с правосторонним управлением)

(1)

Универсальный шарнир

(17) Кожух

(33) Пружина

(2)

Пылезащитный чехол

(18) Стяжной хомут

(34) Муфта

(3)

Пробка

(19) Рулевая тяга

(35) Втулка

(4)

Уплотнительное кольцо

(20) Держатель

(36) Кронштейн

(5)

Сальник

(21) Втулка

(37) Гайка

(6)

Управляющий клапан

(22) Сальник





(7)

Уплотнительное кольцо

(23) Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(8)

Сальник

(24) Уплотнительное кольцо

T1: 27 (2,75, 19,9)

(9)

Адаптер

(25) Рейка

T2: 85 (8,7, 62,7)

(10) Хомут

(26) Сальник

T3: 20 (2,0, 14,5)

(11) Корончатая гайка

(27) Опорное кольцо

Т4: 24 (2,4, 17,4)

(12) Шплинт

(28) Корпус рулевого механизма

Т5: 64 (6,5, 47,0)

(13) Пылезащитное уплотнение

(29) Трубка A

Т6: 90 (9,2, 66,4)

(14) Хомут

(30) Трубка B

Т7: 60 (6,1, 44,1)

(15) Наконечник рулевой тяги

(31) Контргайка

T8: 39 (4,0, 28,9)

(16) Хомут

(32) Регулировочный винт

T9: 75 (7,6, 55,3)

(1)

(2)

(3)

(4)

(5)

(7)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(19)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

T4

T5

T1

T2

T7

T4

T4

T3

T3

T8

T6

(8)

(37)

T7

T6

(20)

T9

PS-00850

PS-9

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

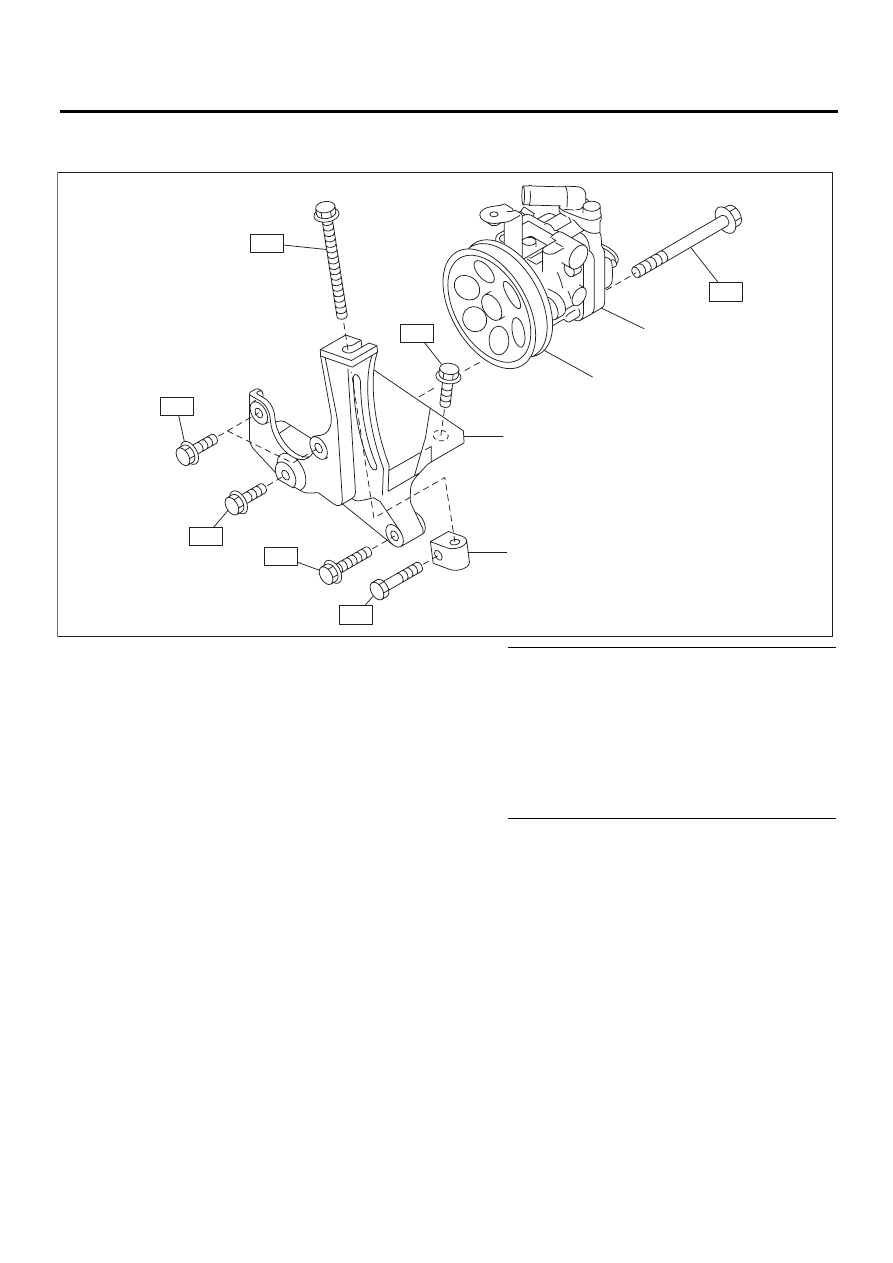

3. МАСЛЯНЫЙ НАСОС

• Модель H4

(1)

Масляный насос

(3)

Кронштейн

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Шкив

(4)

Гайка натяжения ремня

T1: 8 (0,8, 5,8)









T2: 15,7 (1,6, 11,6)









T3: 22 (2,2, 15,9)









Т4: 25 (2,5, 18,4)









Т5: 37,3 (3,8, 27,5) (кроме моделей с турбо-

наддувом двигателя)
48 (4,9, 34,5) (модели с турбонаддувом
двигателя)

PS-00480

T4

T3

T3

T5

T1

T2

T3

(3)

(2)

(1)

(4)
