PB-8

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

(3) Проедьте на автомобиле в этом режиме
порядка 200 м (0,12 мили).
(4) Подождите 5 — 10 минут, чтобы стоя-
ночный тормоз остыл. Повторите процеду-
ру, начиная с шага (1).
(5) После обкатки повторно отрегулируйте
стояночный тормоз.

C: ПРОВЕРКА

1) Измерьте внутренний диаметр тормозного
диска. Если на диске имеются задиры или он
изношен, замените тормозной диск.

Внутренний диаметр тормозного диска:

Нормативное значение:

170 мм (6,69 дюйма)

Нормативный предел:

171 мм (6,73 дюйма)

2) Измерьте толщину накладки тормозной ко-
лодки. Если она не соответствует норме, заме-
ните узел колодки.

Толщина накладки тормозной колодки:

Нормативное значение:

3,2 мм (0,126 дюйма)

Нормативный предел:

1,5 мм (0,059 дюйма)

ПРИМЕЧАНИЕ:
Производите замену правой и левой тормоз-
ных колодок одновременно.

D: РЕГУЛИРОВКА

1. ЗАЗОР КОЛОДКИ

1) Полностью отпустите рычаг стояночного тор-
моза.
2) Снимите крышку регулировочного отверс-
тия с заднего щитка.
3) Поворачивайте регулировочный винт с по-
мощью плоской отвертки до тех пор, пока ко-
лодка тормоза не придет в полный контакт с
тормозным диском.

4) Отверните (вниз) регулировочный винт на
3 — 4 щелчка.

ОСТОРОЖНО:
Убедитесь в отсутствии прихватывания тор-
моза.
5) Установите крышку регулировочного отвер-
стия на задний щиток.
6) Отрегулируйте ход рычага стояночного тор-
моза. <См. PB-8, ХОД РЫЧАГА, РЕГУЛИРОВ-
КА, Узел стояночного тормоза (задний диско-
вый тормоз).>

2. ХОД РЫЧАГА

1) Перед регулировкой хода рычага отрегули-
руйте зазор колодки. <См. PB-8, ЗАЗОР КО-
ЛОДКИ, РЕГУЛИРОВКА, Узел стояночного тор-
моза (задний дисковый тормоз).>
2) Снимите крышку рычага стояночного тормоза.
3) Включите и выключите стояночный тормоз
3 — 4 раза.
4) Поворачивайте регулировочную гайку до
тех пор, пока ход рычага не будет соответство-
вать нормативному значению.

Ход рычага:

5 – 6 щелчков, при подъеме с усилием 200
Н (20,4 кгс, 45 фунт-сил)

5) Убедитесь в отсутствии прихватывания тор-
моза.
6) Установите крышку рычага стояночного тор-
моза.

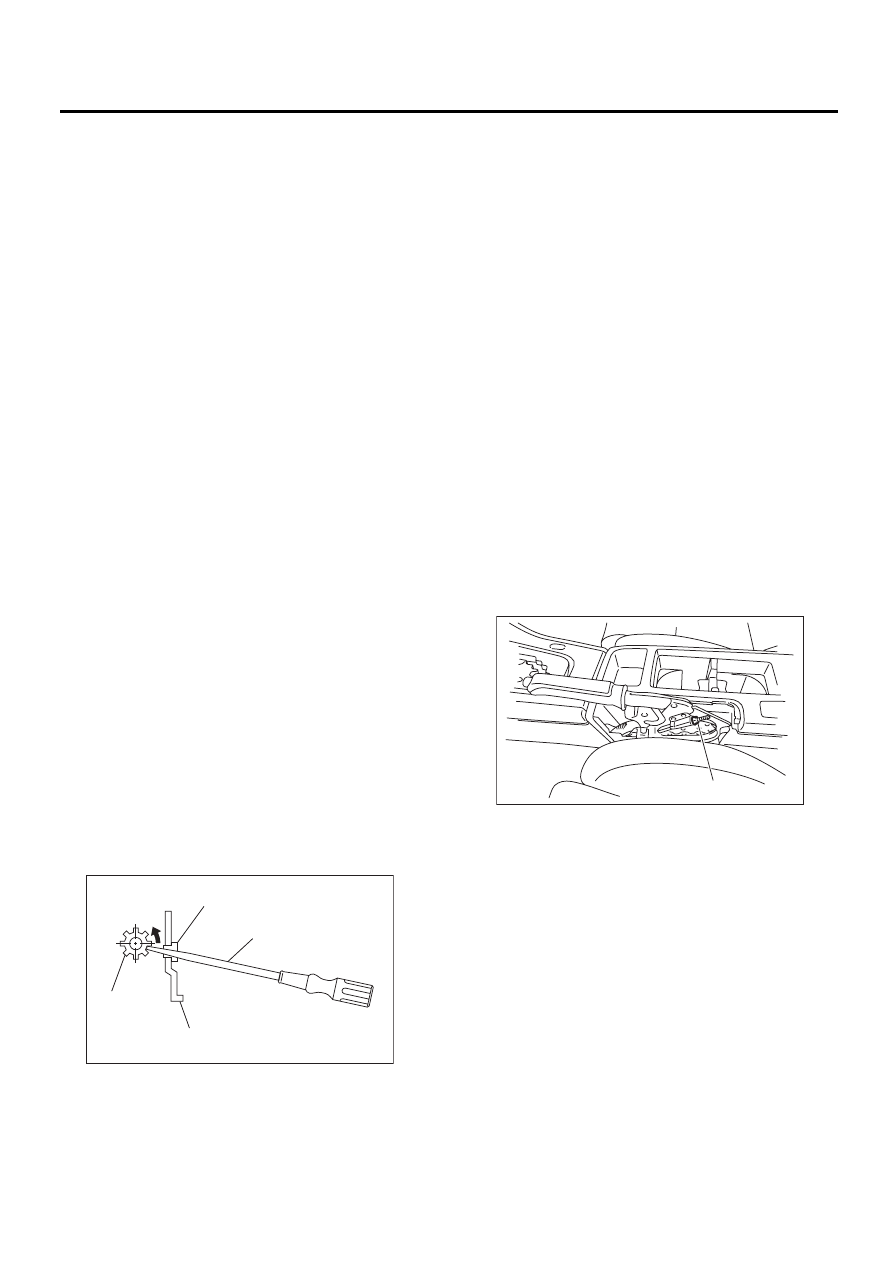

(1) Регулировочный винт

(2) Крышка регулировочного отверстия (резиновая)

(3) Плоская отвертка

(4) Задний щиток

PB-00032
