PB-4

Рычаг стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

2. Рычаг стояночного

тормоза

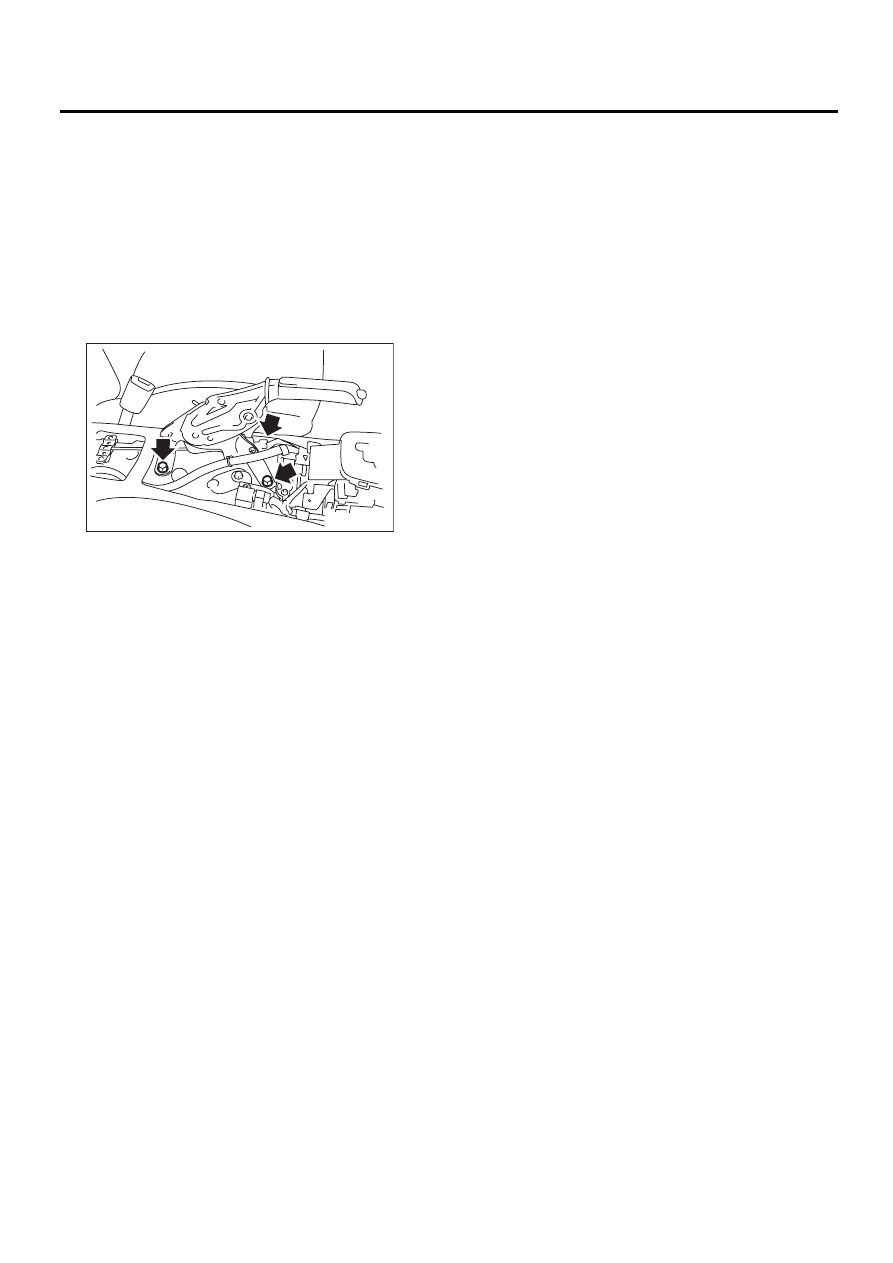

A: СНЯТИЕ

1) Установите под колеса стопорные башмаки.
2) Снимите ящик консоли.
3) Отсоедините разъем датчика включения
стояночного тормоза.
4) Снимите регулировочную гайку стояночного
тормоза (самоконтрящуюся гайку).
5) Снимите рычаг стояночного тормоза.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Рычаг стояночного тормоза

18 Нм (1,8 кгс-м, 13 фунт-сила-фут)

2) Установите новую регулировочную гайку
(самоконтрящуюся гайку).
3) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

1) Включите и выключите стояночный тормоз
3 — 4 раза, а затем установите рычаг стояноч-
ного тормоза в крайнее нижнее положение.
2) Медленно поднимая рычаг стояночного тор-
моза, сосчитайте число щелчков.

Ход рычага:

5 – 6 щелчков, при подъеме с усилием 200 Н
(20,4 кгс, 45 фунт-сил)

Если ход рычага не соответствует нормативно-
му значению, отрегулируйте стояночный тор-
моз. <См. PB-8, РЕГУЛИРОВКА, Узел стояноч-
ного тормоза (задний дисковый тормоз).>

D: РЕГУЛИРОВКА

Отрегулируйте ход рычага стояночного тормо-
за. <См. PB-8, ХОД РЫЧАГА, РЕГУЛИРОВКА,
Узел стояночного тормоза (задний дисковый
тормоз).

PB-00053

PB-5

Трос стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

3. Трос стояночного тормоза

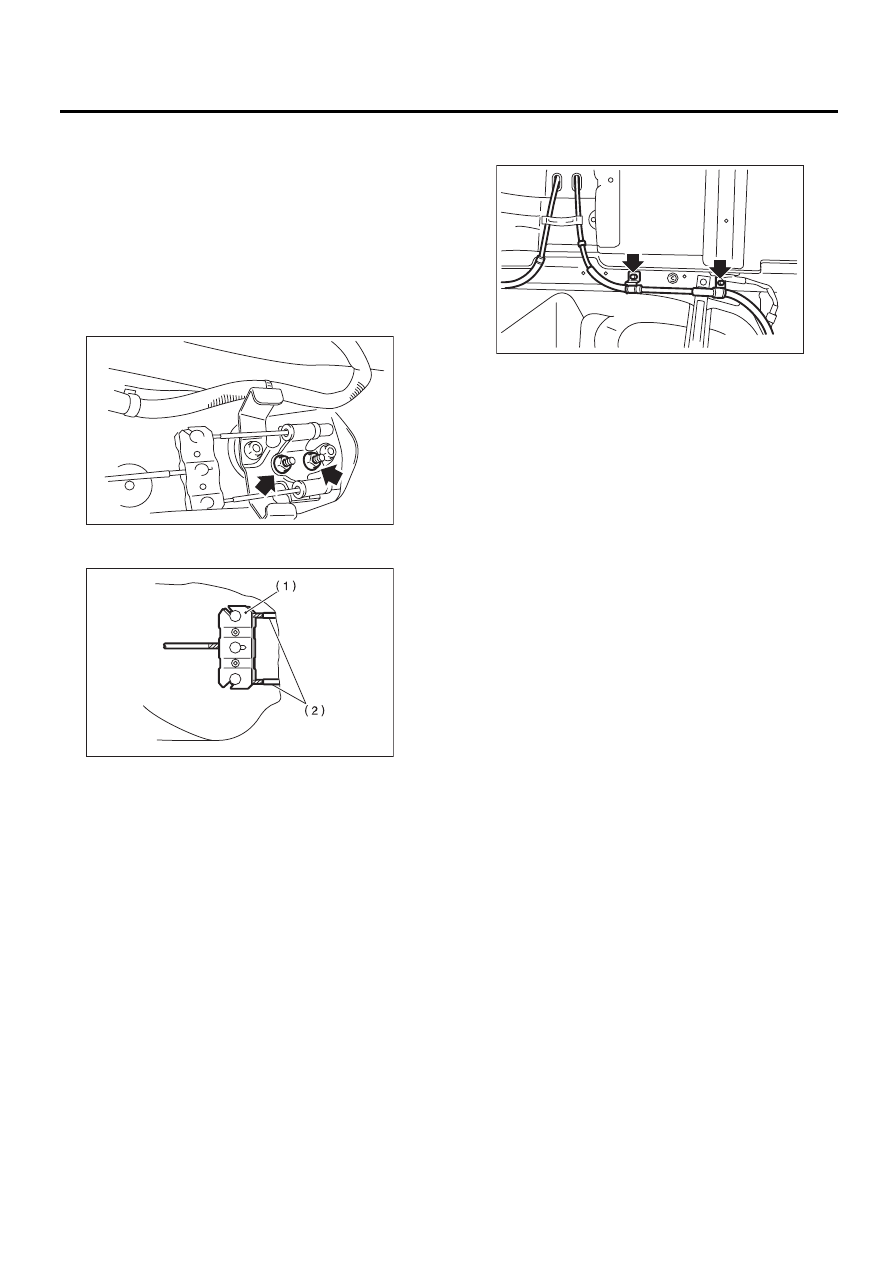

A: СНЯТИЕ

1) Снимите подушку заднего сиденья.
2) Снимите ящик консоли.
3) Снимите регулировочную гайку стояночного
тормоза (самоконтрящуюся гайку).
4) Снимите рычаг стояночного тормоза. <См.
PB-4, СНЯТИЕ, Рычаг стояночного тормоза.
5) Отверните напольный коврик вверх и сними-
те хомуты.

6) Снимите с уравнителя внутренний конец
троса.

7) Поднимите автомобиль на подъемнике и
снимите задние колеса.
8) Снимите трос стояночного тормоза с задне-
го тормоза. <См. PB-6, СНЯТИЕ, Узел стояноч-
ного тормоза (задний дисковый тормоз).>
9) Снимите хомут с заднего тормоза.
10) Снимите хомут троса с кронштейна заднего
рычага.

11) Снимите хомут троса в задней части пола
салона.

12) Снимите трос в сборе.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Обязательно пропустите трос через тоннель в
направляющей троса.
2) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

Проверьте отсоединенный трос на наличие
повреждений, ржавчины или других дефектов.
При наличии каких-либо дефектов, замените
трос.
1) Проверьте трос на предмет плавной работы.
2) Проверьте внутренний трос на предмет пов-
реждений или ржавчины.
3) Проверьте внешний трос на предмет пов-
реждений, изгибов и трещин.
4) Проверьте чехол на предмет повреждений,
трещин и ржавчины.

(1) Уравнитель

(2) Внутренний конец троса

PB-00124

PB-00008

PB-00026

PB-6

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

4. Узел стояночного тормоза

(задний дисковый тормоз)

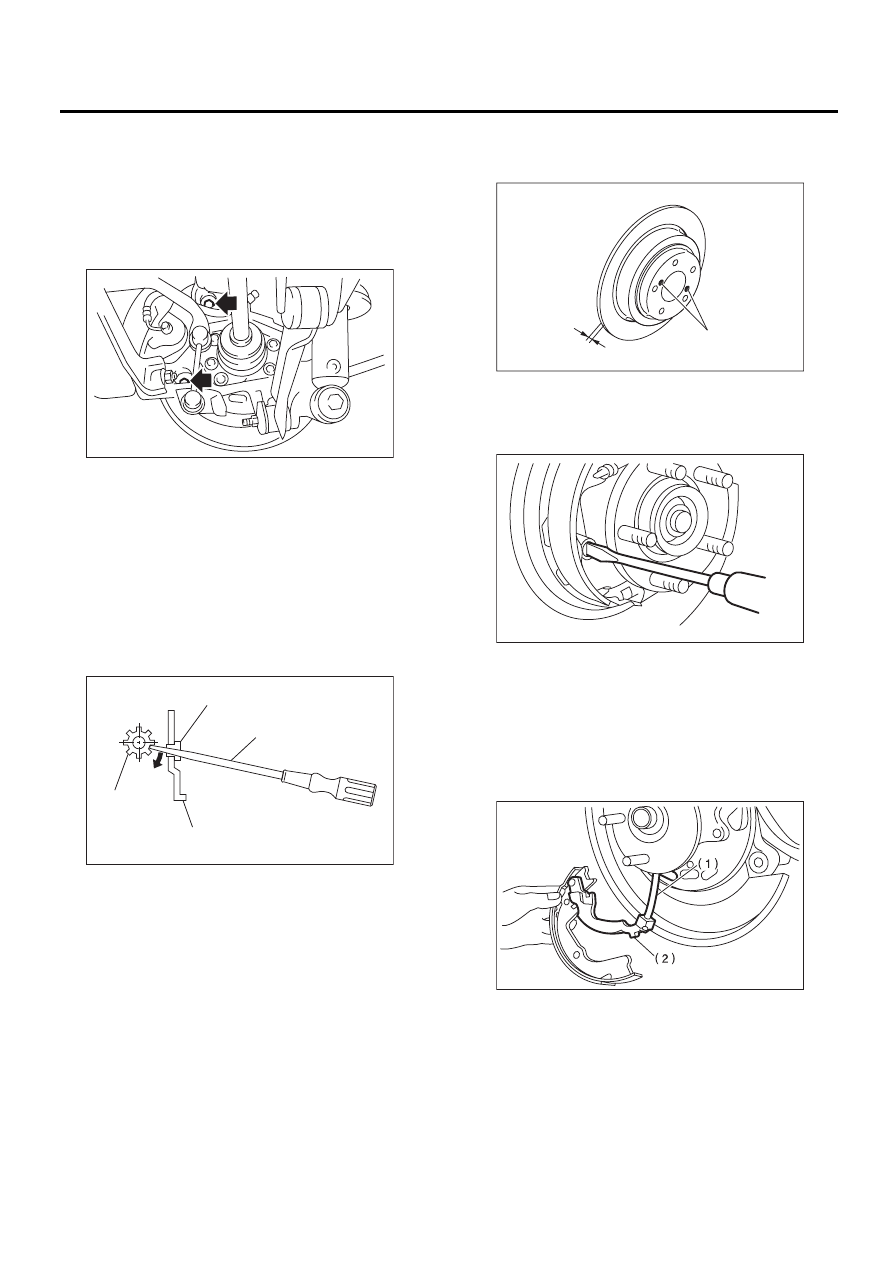

A: СНЯТИЕ

1) Отпустите стояночный тормоз.
2) Снимите два крепежных болта, затем сни-
мите узел суппорта тормоза.

3) Подвесьте узел суппорта тормоза таким об-
разом, чтобы шланг не вытягивался.
4) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если возникли трудности со снятием тормозно-
го диска, попробуйте воспользоваться по по-
рядку двумя следующими методами.

(1) При помощи плоской отвертки повора-
чивайте регулировочный винт до тех пор,
пока тормозные колодки не отойдут от тор-
мозного диска на достаточное расстояние.

(2) Если тормозной диск прихвачен к ступи-
це, выдавите его, ввернув два 8-мм болта в
отверстия B на диске.

5) Снимите возвратную пружину колодки с уз-
ла стояночного тормоза.
6) Снимите переднюю пружину держателя тор-
мозной колодки и штифт.

7) Снимите распорку и пружину распорки.
8) Снимите узел регулятора с узла стояночного
тормоза.
9) Снимите тормозную колодку.
10) Снимите заднюю пружину держателя тор-
мозной колодки и штифт с помощью плоскогуб-
цев.
11) Снимите трос стояночного тормоза с рычага.

12) С помощью плоской отвертки поднимите
фиксатор. Снимите рычаг стояночного тормоза
и шайбу с тормозной колодки.

(1) Регулятор

(2) Крышка регулировочного отверстия (рези-

новая)

(3) Плоская отвертка

(4) Задний щиток

BR-00346

BR-00155

(1)

(4)

(2)

(3)

(1) Трос стояночного тормоза

(2) Рычаг

A

B

BR-00036

PB-00028

PB-00014

PB-7

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

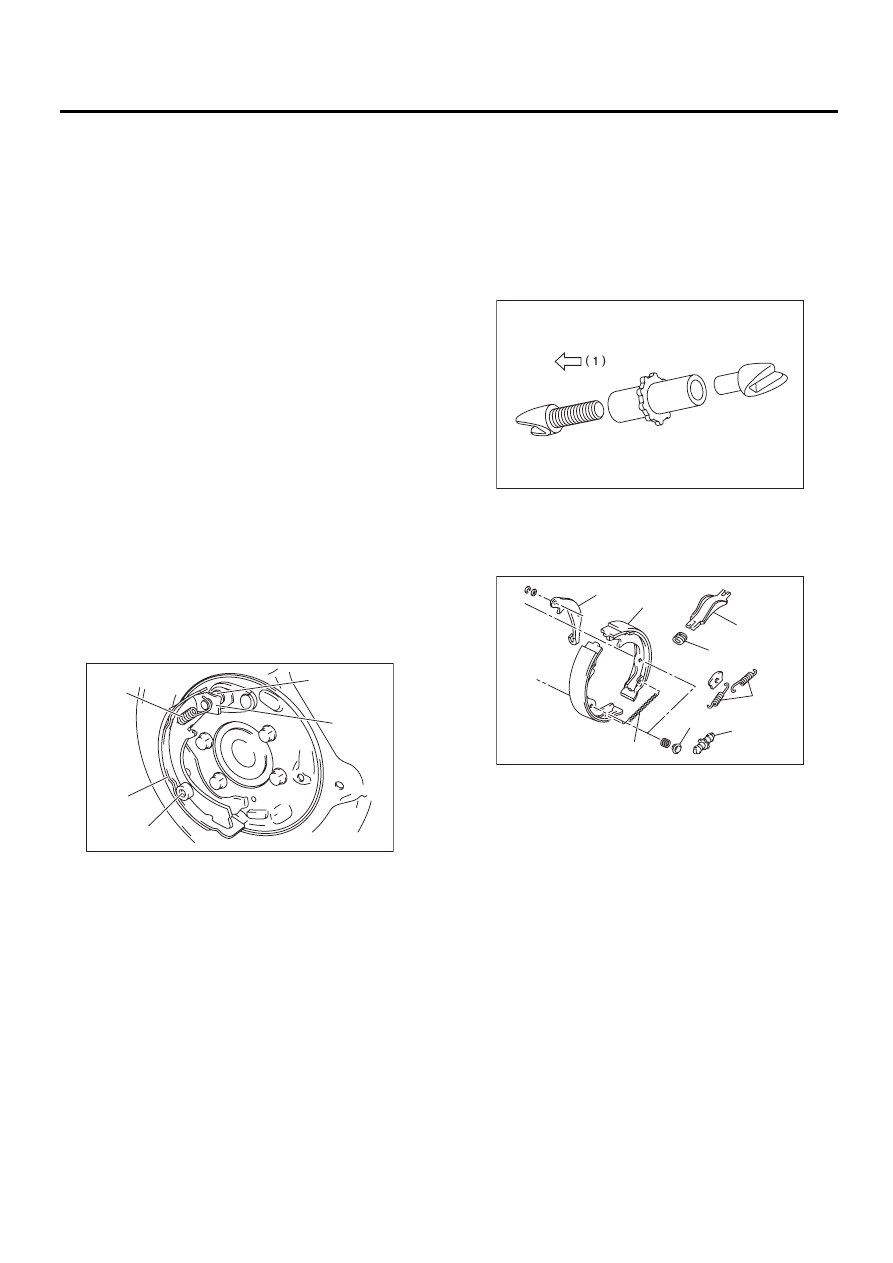

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что на поверхности на-
кладки тормозной колодки нет масла и кон-
систентной смазки.
1) Нанесите консистентную смазку для тормо-
за в следующие места.

Консистентная смазка для тормоза:

Консистентная смазка для тормоза (Но-
мер детали 003602002)

• Шесть контактирующих поверхностей обода
тормозной колодки и уплотнения заднего щитка
• Контактирующие поверхности тормозной ко-
лодки и опорного пальца
• Контактирующие поверхности рычага и рас-
порки
• Контактирующие поверхности тормозной ко-
лодки и узла регулятора
• Контактирующие поверхности тормозной ко-
лодки и распорки
• Контактирующие поверхности рычага и тор-
мозной колодки
2) Установите первичную тормозную колодку
на канавку опорного пальца.
3) Закрепите тормозную колодку с помощью
штифта и колпачка держателя.
4) Установите на опорный палец пластину, за-
тем установите первичную возвратную пружину.

5) Подсоедините трос стояночного тормоза к
рычагу.

6) Установите распорку и регулятор, затем
прикрепите вторичную тормозную колодку с
помощью штифта и колпачка держателя.

ПРИМЕЧАНИЕ:
• Установите пружину распорки на правом и
левом колесе так, чтобы она была обращена по
направлению переднего хода автомобиля.
• Установите узел регулятора так, чтобы резь-
бовая часть была слева.

7) Установите вторичную возвратную пружину
и регулировочную пружину.

8) Отрегулируйте стояночный тормоз. <См. PB-
8, РЕГУЛИРОВКА, Узел стояночного тормоза
(задний дисковый тормоз).>
9) Совершите поездку на автомобиле, чтобы при-
тереть накладки тормозных колодок.

(1) Установите скорость движения автомо-
биля порядка 35 км/ч (22 мили/ч).
(2) Удерживая кнопку рычага стояночного
тормоза в нажатом положении, слегка по-
тяните за рычаг стояночного тормоза.

(1) Первичная возвратная пружина

(2) Опорный палец

(3) Пластина

(4) Первичная колодка

(5) Штифт и колпачок держателя

PB-00039

(1)

(4)

(5)

(2)

(3)

(1) Резьбовая часть слева

(1) Рычаг

(2) Вторичная тормозная колодка

(3) Пружина распорки

(4) Распорка

(5) Возвратная пружина

(6) Регулятор

(7) Колпачок держателя тормозной колодки

(8) Регулировочная пружина

PB-00016

PB-00076

(1)

(2)

(4)

(3)

(5)

(7)

(8)

(6)
