Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AP:КДН С0071 НЕИСПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО

КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика угла поворота рулевого колеса
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

ПРИМЕЧАНИЕ:
• Предупреждающая лампа не горит, хотя неисправность выявлена.
• Системы ABS и VDC работают нормально при возобновлении напряжения электропитания.

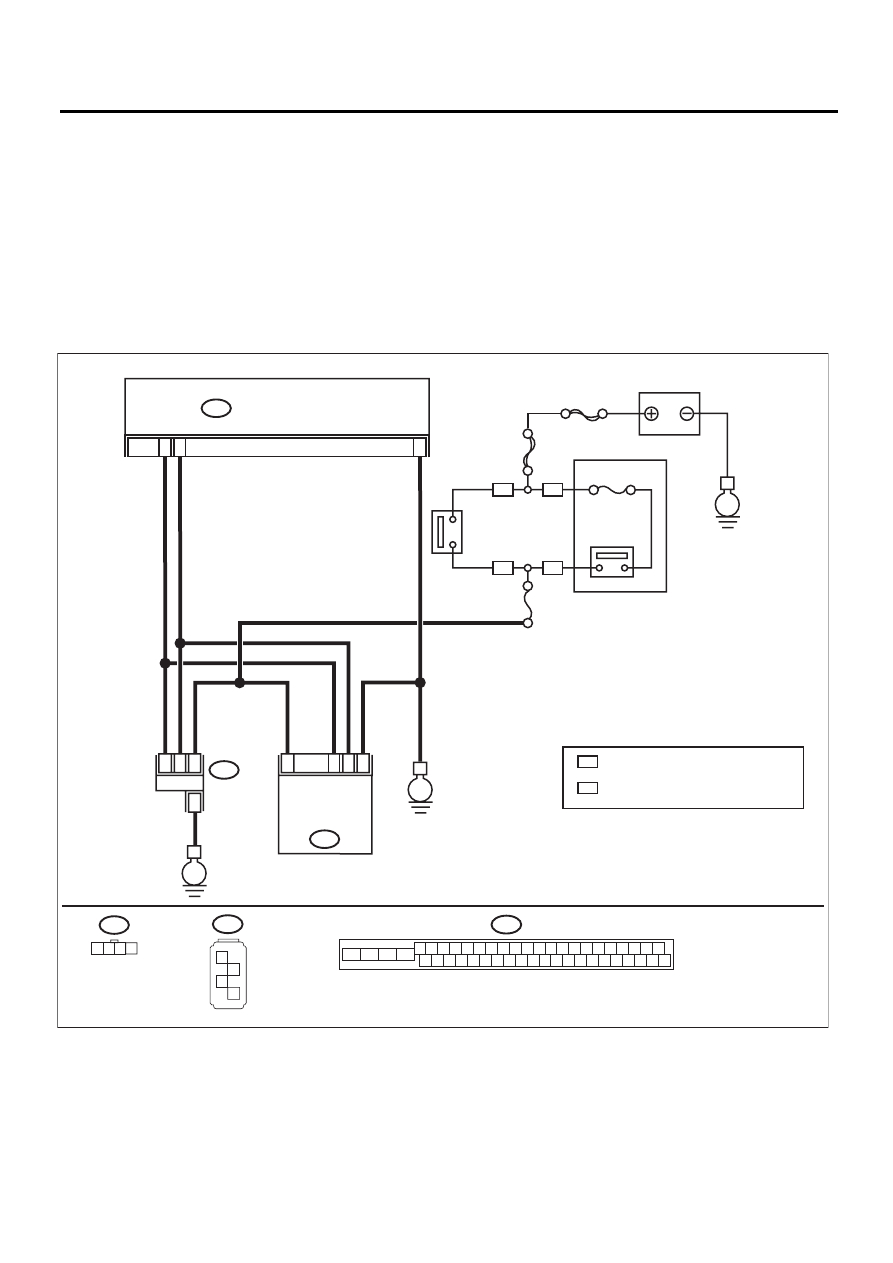

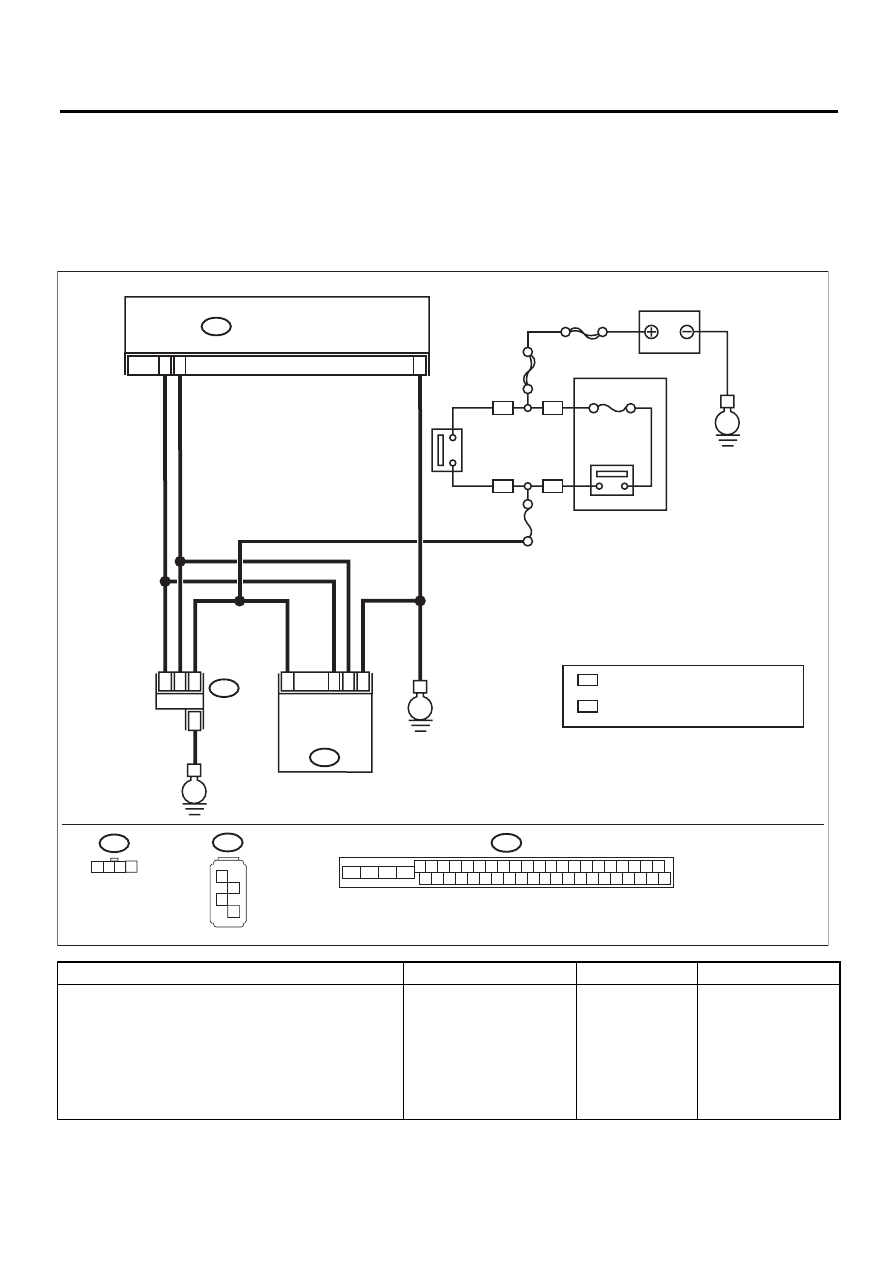

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00515

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B231

B230

2

4

1

1

4

3

2

3

E

E

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B230

1

2

3

4

20A

WP

OP

WP

OP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

VDC(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТ-
ЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от датчика угла пово-
рота рулевого колеса.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между датчиком угла
поворота рулевого колеса и массой кузова.

Разъемы и клеммы

(B231) № 4 (+) — Масса кузова (–):

Напряжение составля-
ет 10 — 15 В?

Переходите к шагу 2. Устраните неисправ-

ность в цепи элект-
ропитания датчика
угла поворота руле-
вого колеса.

2

ПРОВЕРКА ЦЕПИ МАССЫ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА.
Измерьте сопротивление между датчиком угла
поворота рулевого колеса и массой кузова.

Разъемы и клеммы

(B231) № 3 — Масса кузова:

Составляет ли сопротив-
ление менее чем 0,5 Ом?

Переходите к шагу 3. Устраните неисправ-

ность в цепи массы
датчика угла пово-
рота рулевого коле-
са.

3

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУ-
ЛЕВОГО КОЛЕСА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Переходите к шагу 4. Переходите к шагу 5.

4

ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Замените датчик угла поворота рулевого ко-
леса.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Переходите к шагу 6.

5

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли ка-
кой-либо другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Временная потеря
контакта.

6

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли ка-
кой-либо другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Неисправен перво-
начальный датчик
угла поворота руле-
вого колеса.

VDC(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AQ:КДН С0072 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВЫХОДНОГО СИГНАЛА

ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Поврежден датчик угловой скорости рыскания
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
