VDC(diag)-82

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AK:КДН C0057 ЦЕПЬ ЛИНИИ СВЯЗИ ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Нет сигнала CAN от ECM.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-27, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неис-
правности в системе
LAN?

Проведите диагностику в
соответствии с КДН для
системы LAN.

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Выявлен ли ненадежный
контакт в разъеме ECM?

Устраните неисправ-
ность в разъеме.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА ECM.

Исправен ли ECM?

Переходите к шагу 4.

Замените блок
управления дви-
гателем (ECM).

4

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените только
VDCCM. <См. VDC-10,
ЗАМЕНА, Блок управ-
ления системы VDC и
гидравлический блок
управления
(VDCCM&H/U).>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагности-
ку в соответствии с
КДН.

Причиной явля-
ются временные
шумовые помехи.

VDC(diag)-83

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AL:КДН C0057 СИСТЕМА УПРАВЛЕНИЯ ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Запрет совместного управления ECM
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

ПРИМЕЧАНИЕ:
После восстановления совместного управления ECM, предупреждающие лампы выключаются.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СВЕТОВОЙ ПРЕДУПРЕЖДА-
ЮЩЕЙ СИГНАЛИЗАЦИИ
Совершите поездку на автомобиле со ско-
ростью 10 км/ч или быстрее в течение не
менее одной минуты, а затем проверьте, го-
рит ли предупреждающая лампа системы
VDC.

Горит ли предупреждающая
лампа системы VDC?

Переходите к шагу 2. Система VDC ис-

правна. Выполните
процедуру очистки
памяти.

ПРИМЕЧАНИЕ:
КДН может записы-
ваться при запуске
двигателя во вре-
мя движения.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Выявлен ли ненадежный
контакт в разъеме ECM?

Устраните неисправ-
ность в разъеме.

Переходите к шагу
3.

3

ПРОВЕРКА БЛОКА ECM.

Исправен ли ECM?

Переходите к шагу 4. Замените блок уп-

равления двигате-
лем (ECM).

4

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Переходите к шагу
5.

5

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диагнос-
тику в соответствии с
КДН.

Причиной являются
временные шумо-
вые помехи.

VDC(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AM:КДН С0071 СЛИШКОМ БОЛЬШОЕ СМЕЩЕНИЕ ВЫХОДНОГО СИГНАЛА

ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика угла поворота рулевого колеса
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.

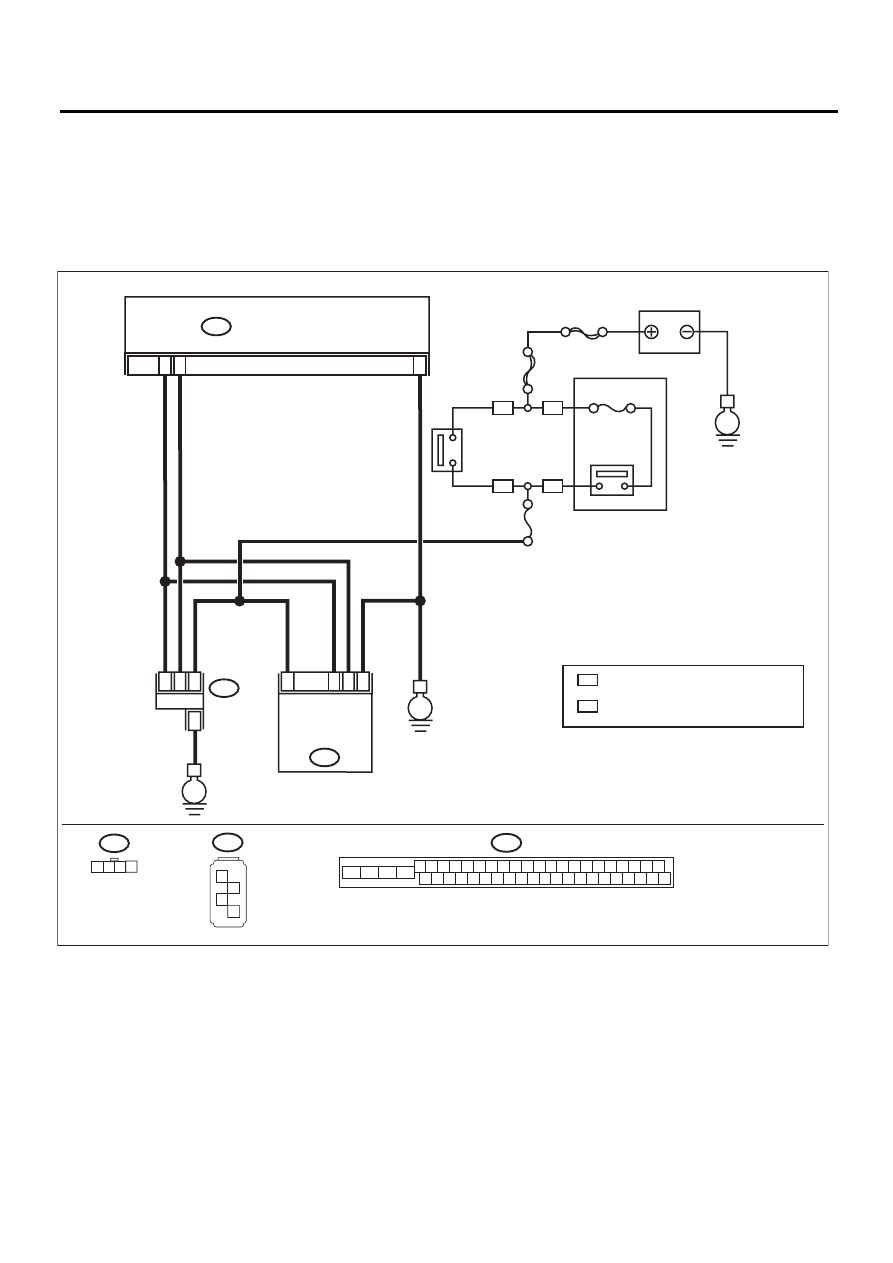

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00515

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B231

B230

2

4

1

1

4

3

2

3

E

E

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B230

1

2

3

4

20A

WP

OP

WP

OP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

VDC(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РУЛЕВОГО КОЛЕСА.
1) Совершите поездку на автомобиле по
ровной дороге.
2) Припаркуйте автомобиль при движении
по прямой.
3) Проверьте, не отклоняется ли рулевое
колесо от центрального положения.

Составляет ли отклонение
руля от центрального поло-
жения менее 5°?

Переходите к шагу 2.

Проведите регу-
лировку цент-
рального положе-
ния рулевого ко-
леса.

2

ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См. VDC-10,
ЗАМЕНА, Блок управ-
ления системы VDC и
гидравлический блок
управления
(VDCCM&H/U).>

Переходите к ша-
гу 3.

3

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диагности-
ку в соответствии с
КДН. <См. VDC(diag)-
40, Список кодов диа-
гностики неисправнос-
тей (КДН).>

Временная поте-
ря контакта.
