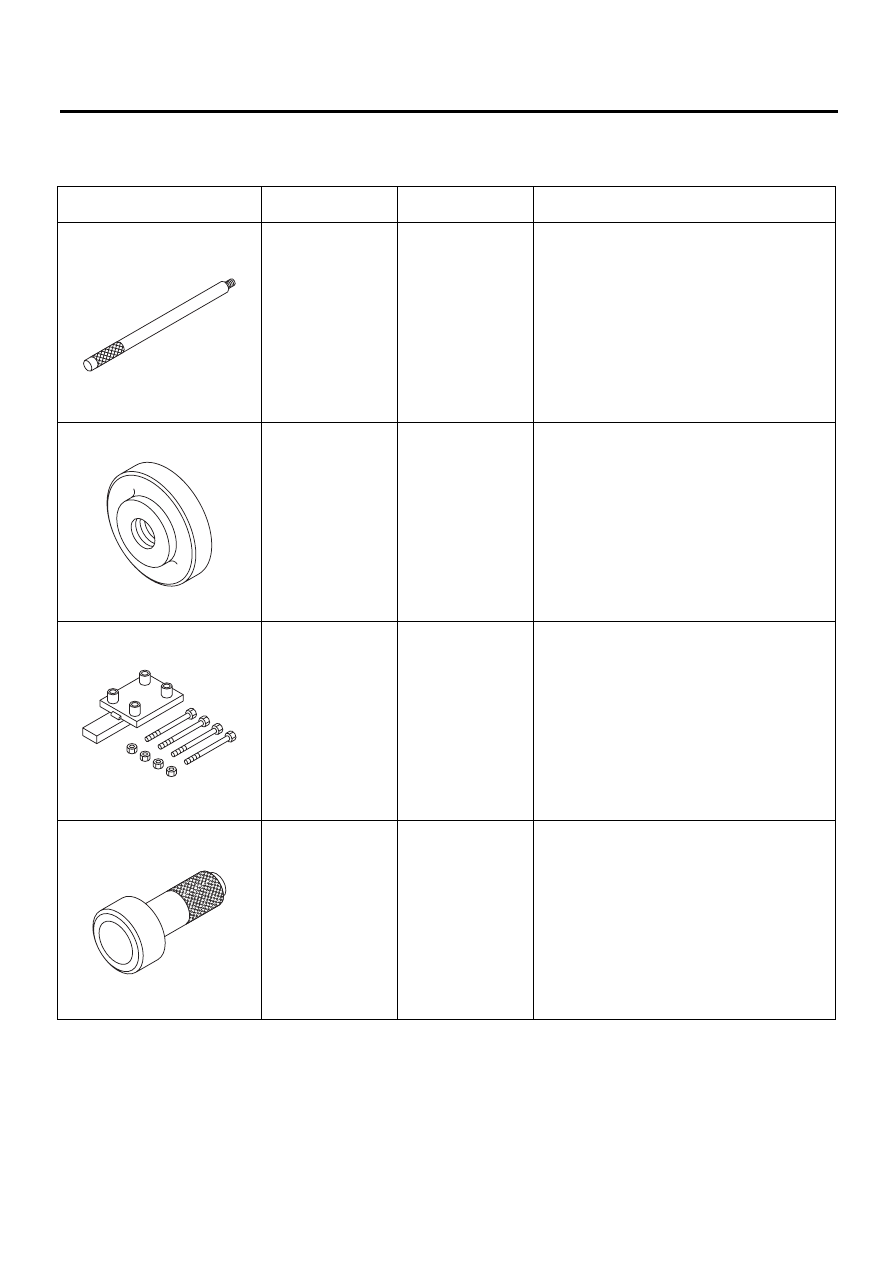

DI-16

Общие сведения

ДИФФЕРЕНЦИАЛЫ

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

398477701

РУКОЯТКА

Используется для установки переднего и
заднего конических подшипников.

398477702

ОПРАВКА

• Используется для запрессовки коническо-
го подшипника картера дифференциала (пе-
реднего). (Тип T)
• Используется для запрессовки обоймы ко-
нического подшипника картера дифферен-
циала (заднего). (Тип VA1)
• Используется для запрессовки обоймы бо-
кового подшипника.
(Тип VA1)

398217700

УСТАНОВОЧНЫЙ
НАБОР

Стенд для разборки и сборки картера задне-
го дифференциала.

498447120

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки переднего саль-
ника.

ST-398477701

ST-398477702

ST-398217700

ST-498447120

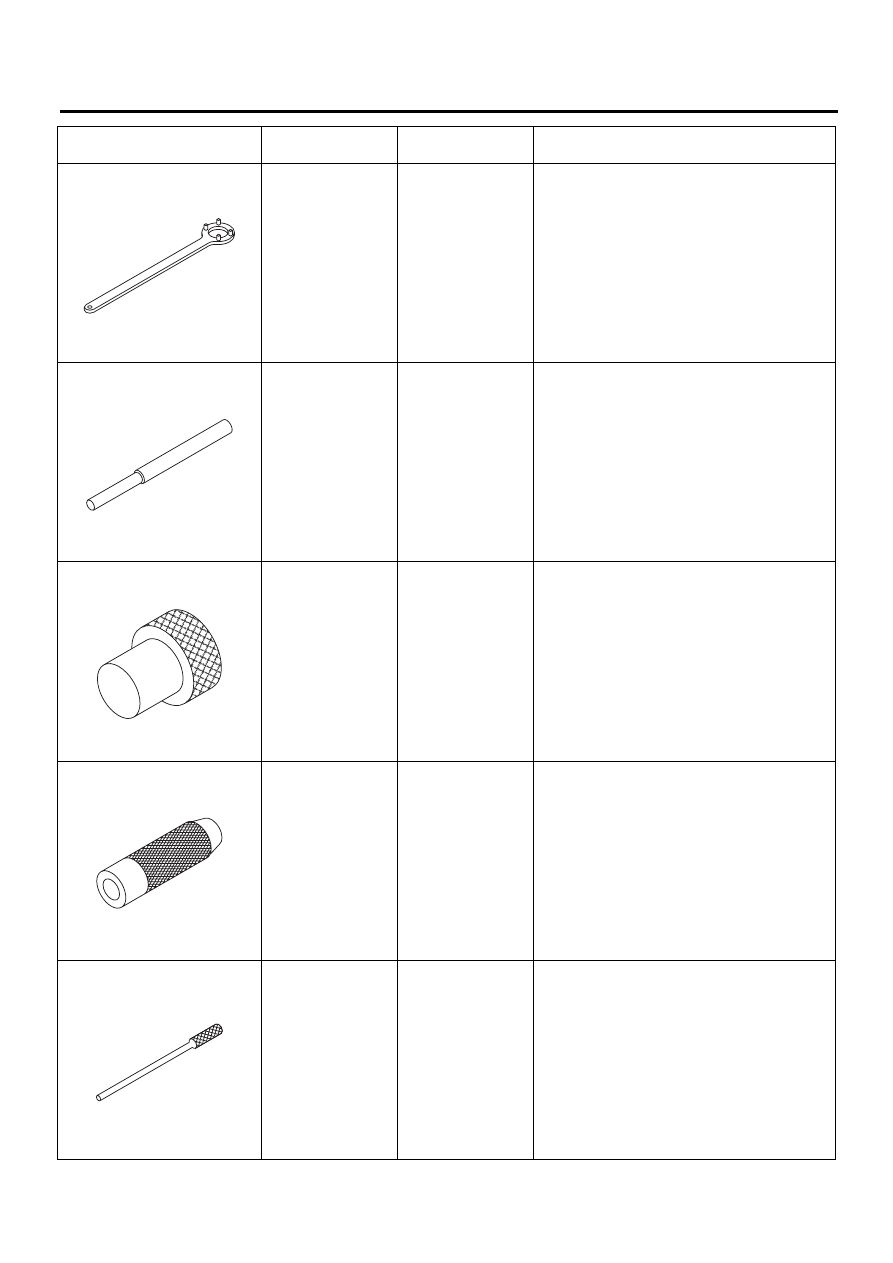

DI-17

Общие сведения

ДИФФЕРЕНЦИАЛЫ

498427200

КЛЮЧ ФЛАНЦА

Используется для фиксации соединительно-
го фланца при снятии и затяжке самоконтря-
щейся гайки.

398467700

ОПРАВКА

• Используется для снятия шестерни, на-
правляющего подшипника и переднего кони-
ческого подшипника.
• Для типа T и VA1

399780104

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки переднего кони-
ческого подшипника и соединительного
фланца направляющего подшипника.

899580100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для запрессовки переднего ко-
нического подшипника и направляющего
подшипника.

899904100

СЪЕМНИК ПРЯ-
МОГО ШТИФТА

Используется для извлечения стопорного
штифта оси сателлитов дифференциала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498427200

ST-398467700

ST-399780104

ST-899580100

ST-899904100

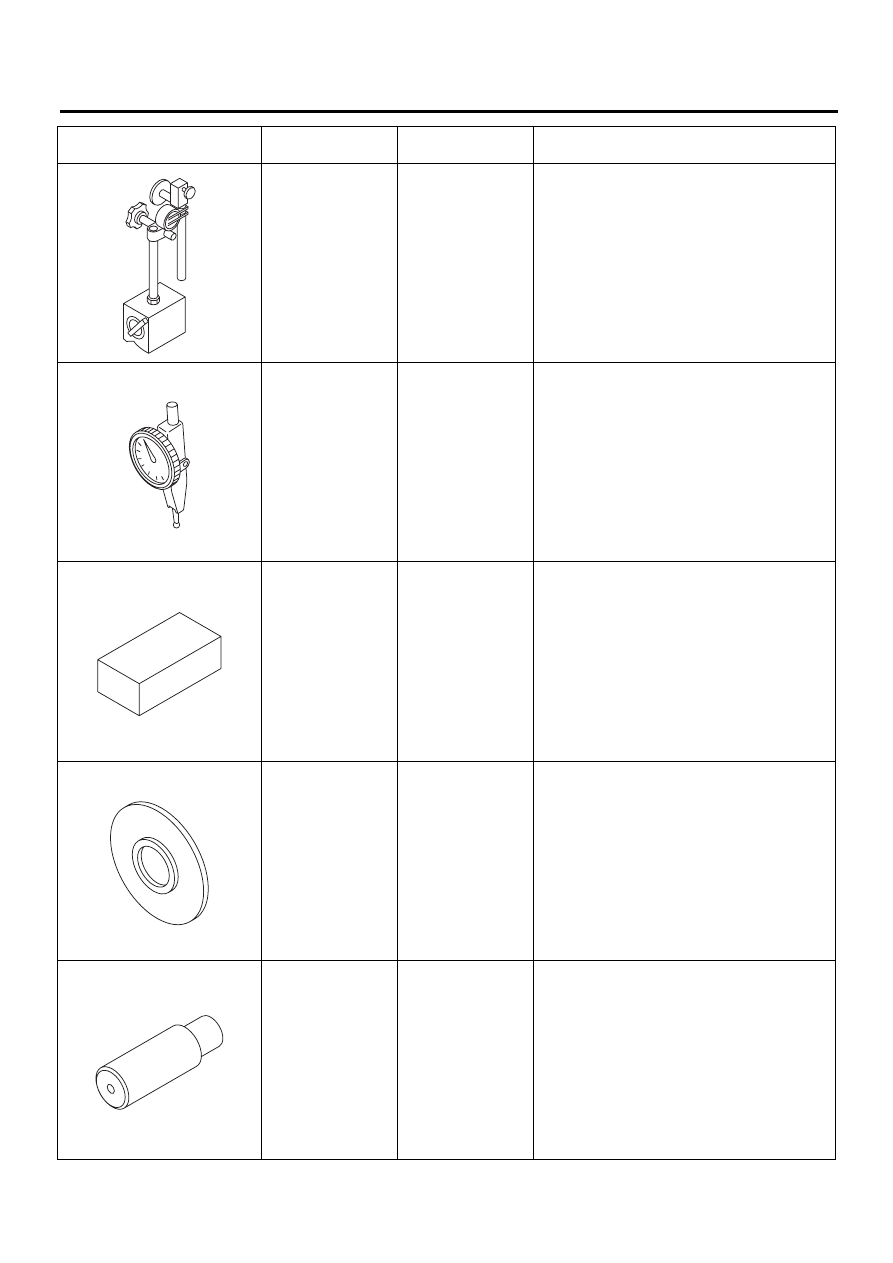

DI-18

Общие сведения

ДИФФЕРЕНЦИАЛЫ

498247001

МАГНИТНАЯ ПОД-
СТАВКА

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной шестерней.
• Используется вместе с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

498247100

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной шестерней.
• Используется вместе с МАГНИТНОЙ ПОД-
СТАВКОЙ (498247001).

398507704

БЛОК

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа T и VA1

398177700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки заднего кони-
ческого подшипника.
• Для типа T и VA2

398457700

УСТАНОВОЧНЫЙ
НАБОР

• Используется для снятия держателя боко-
вого подшипника.
• Для типа Т

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498247001

ST-498247100

ST-398507704

ST-398177700

ST-398457700

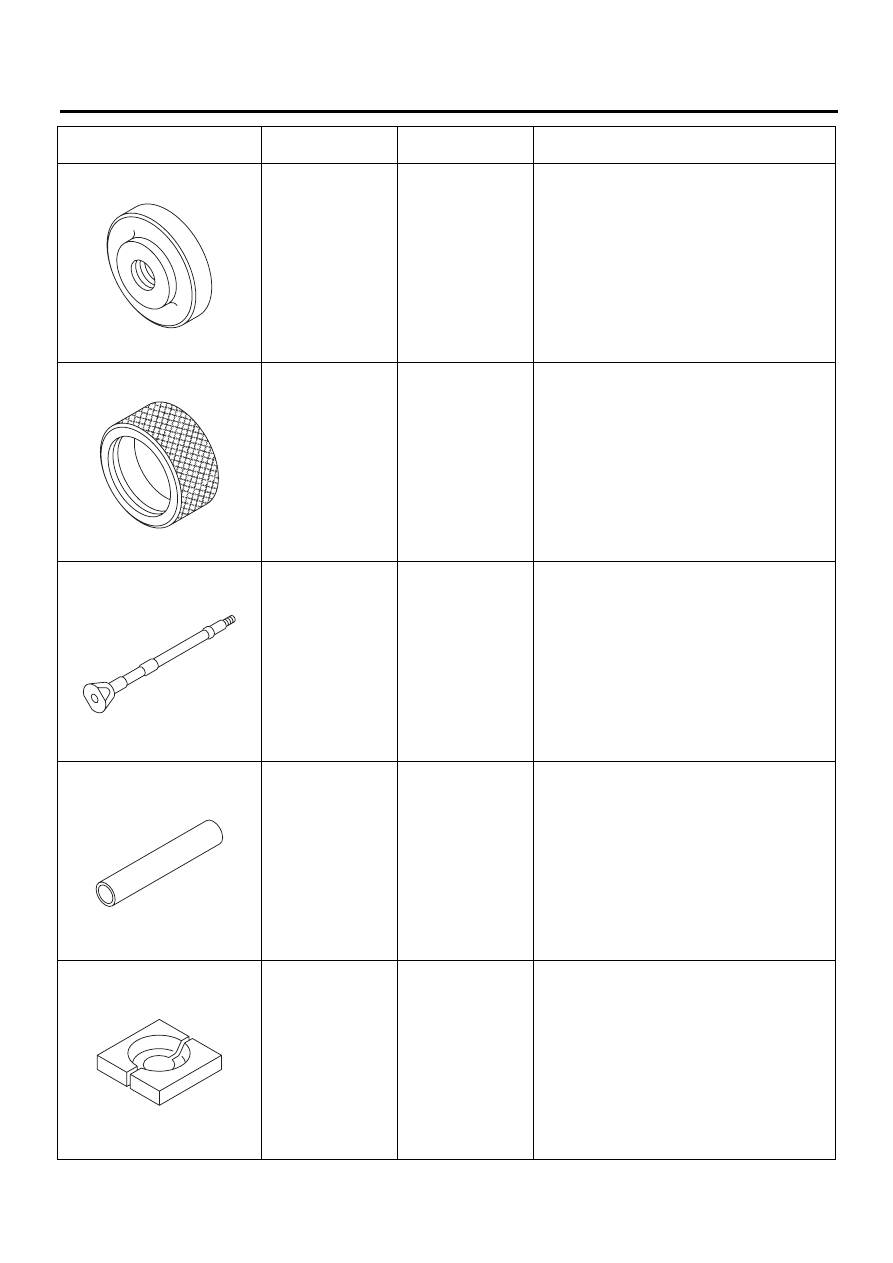

DI-19

Общие сведения

ДИФФЕРЕНЦИАЛЫ

398477703

ОПРАВКА 2

• Используется для запрессовки обоймы
подшипника (заднего) картера дифференци-
ала.
• Для типа T и VA2

398437700

ОПРАВКА

• Используется для установки бокового
сальника.
• Для типа T и VA2

398507702

ПРОМЕЖУТОЧ-
НЫЙ ВАЛ

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа Т

398507703

ПРОМЕЖУТОЧ-
НАЯ ВТУЛКА

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа Т

398517700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАМЕНЫ

• Используется для снятия заднего коничес-
кого подшипника.
• Для типа T и VA2

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-398477703

ST-398437700

ST-398507702

ST-398507703

ST-398517700
