Subaru Legacy (2008 год). Руководство - часть 792

DI-8

Общие сведения

ДИФФЕРЕНЦИАЛЫ

• Тип VA1

Номер детали

Длина, мм (дюймов)

Втулка регулировки предварительного
натяга

32288AA040

52,3 (2,059)

32288AA050

52,5 (2,067)

31454AA100

52,6 (2,071)

32288AA060

52,7 (2,075)

31454AA110

52,8 (2,079)

32288AA070

52,9 (2,083)

31454AA120

(53,0 — 2,087)

32288AA080

53,1 (2,091)

32288AA090

53,3 (2,098)

Номер детали

Толщина, мм (дюймов)

Шайба регулировки предварительного
натяга

38336AA000

1,500 — 0,0591

38336AA120

1,513 (0,0596)

38336AA010

1,525 (0,0600)

38336AA130

1,538 (0,0606)

38336AA020

1,550 (0,0610)

38336AA140

1,563 (0,0615)

38336AA030

1,575 (0,0620)

38336AA150

1,588 (0,0625)

38336AA040

1,600 (0,0630)

38336AA160

1,613 (0,0635)

38336AA050

1,625 (0,0640)

38336AA170

1,638 (0,0645)

38336AA060

1,650 — 0,0650

38336AA180

1,663 (0,0655)

38336AA070

1,675 (0,0659)

38336AA190

1,688 (0,0665)

38336AA080

1,700 — 0,0669

38336AA200

1,713 (0,0674)

38336AA090

1,725 (0,0679)

38336AA210

1,738 (0,0684)

38336AA100

1,750 — 0,0689

38336AA220

1,763 (0,0694)

38336AA110

1,775 (0,0699)

Шайба регулировки высоты ведущей
шестерни

32295AA200

0,150 (0,0059)

32295AA210

0,175 (0,0069)

32295AA220

0,200 — 0,0079

32295AA230

0,225 (0,0089)

32295AA240

0,250 (0,0098)

32295AA250

0,275 (0,0108)

Упорная шайба полуосевой шестерни

803135011

0,925 — 0,950 (0,0364 — 0,0374)

803135012

0,950 — 0,975 (0,0374 — 0,0384)

803135013

0,975 — 1,000 (0,0384 — 0,0394)

803135014

1,000 — 1,025 (0,0394 — 0,0404)

803135015

1,025 — 1,050 (0,0404 — 0,0413)

Предварительный натяг
подшипника ведущей шес-
терни (при установке но-
вого подшипника)

Измерен пружинным динамометром (измеряет-
ся в отверстии болта соединительного фланца)

Н (кгс, фунт)

12,7 — 32,2

(1,3 — 3,3 — 2,9 — 7,2)

Измерен динамометрическим ключом

Нм (кгс-м,

фунт-сила-фут)

0,48 — 1,22

(0,05 — 0,12, 0,35 — 0,90)

Зазор полуосевой шестерни

мм (дюймов)

0,05 — 0,15

(0,002 — 0,006)

Предельный зазор между гипоидным ведомым зубчатым колесом и ведущей
шестерней

мм (дюймов)

0,10 — 0,15

(0,004 — 0,006)

DI-9

Общие сведения

ДИФФЕРЕНЦИАЛЫ

• Тип VA2

Номер детали

Длина, мм (дюймов)

Втулка регулировки предварительного
натяга

31454AA250

51,05 (2,010)

31454AA260

51,25 (2,018)

31454AA270

51,35 (2,022)

31454AA280

51,45 (2,026)

31454AA290

51,55 (2,030)

31454AA300

51,65 (2,033)

31454AA310

51,75 (2,037)

31454AA320

51,85 (2,041)

31454AA330

52,05 (2,049)

Номер детали

Толщина, мм (дюймов)

Шайба регулировки предварительного
натяга

38336AA430

1,500 — 0,0591

38336AA440

1,513 (0,0596)

38336AA450

1,525 (0,0600)

38336AA460

1,538 (0,0606)

38336AA470

1,550 (0,0610)

38336AA480

1,563 (0,0615)

38336AA490

1,575 (0,0620)

38336AA500

1,588 (0,0625)

38336AA510

1,600 (0,0630)

38336AA520

1,613 (0,0635)

38336AA530

1,625 (0,0640)

38336AA540

1,638 (0,0645)

38336AA550

1,650 — 0,0650

38336AA560

1,663 (0,0655)

38336AA570

1,675 (0,0659)

38336AA580

1,688 (0,0665)

38336AA590

1,700 — 0,0669

38336AA600

1,713 (0,0674)

38336AA610

1,725 (0,0679)

38336AA620

1,738 (0,0684)

38336AA630

1,750 — 0,0689

38336AA640

1,763 (0,0694)

38336AA650

1,775 (0,0699)

Шайба регулировки высоты ведущей
шестерни

32295AA350

0,150 (0,0059)

32295AA360

0,175 (0,0069)

32295AA370

0,200 — 0,0079

32295AA380

0,225 (0,0089)

32295AA390

0,250 (0,0098)

32295AA400

0,275 (0,0108)

Предварительный натяг
подшипника ведущей
шестерни

Измерен пружинным динамометром (измеряется
в отверстии болта соединительного фланца)

Н (кгс, фунт)

12,7 — 32,2

(1,3 — 3,3 — 2,9 — 7,2)

Измерен динамометрическим ключом

Нм (кгс-м,

фунт-сила-фут)

0,48 — 1,22

(0,05 — 0,12, 0,35 — 0,90)

Предельный зазор между гипоидным ведомым зубчатым колесом и ведущей
шестерней

мм (дюймов)

0,10 — 0,15

(0,004 — 0,006)

DI-10

Общие сведения

ДИФФЕРЕНЦИАЛЫ

B: УЗЕЛ

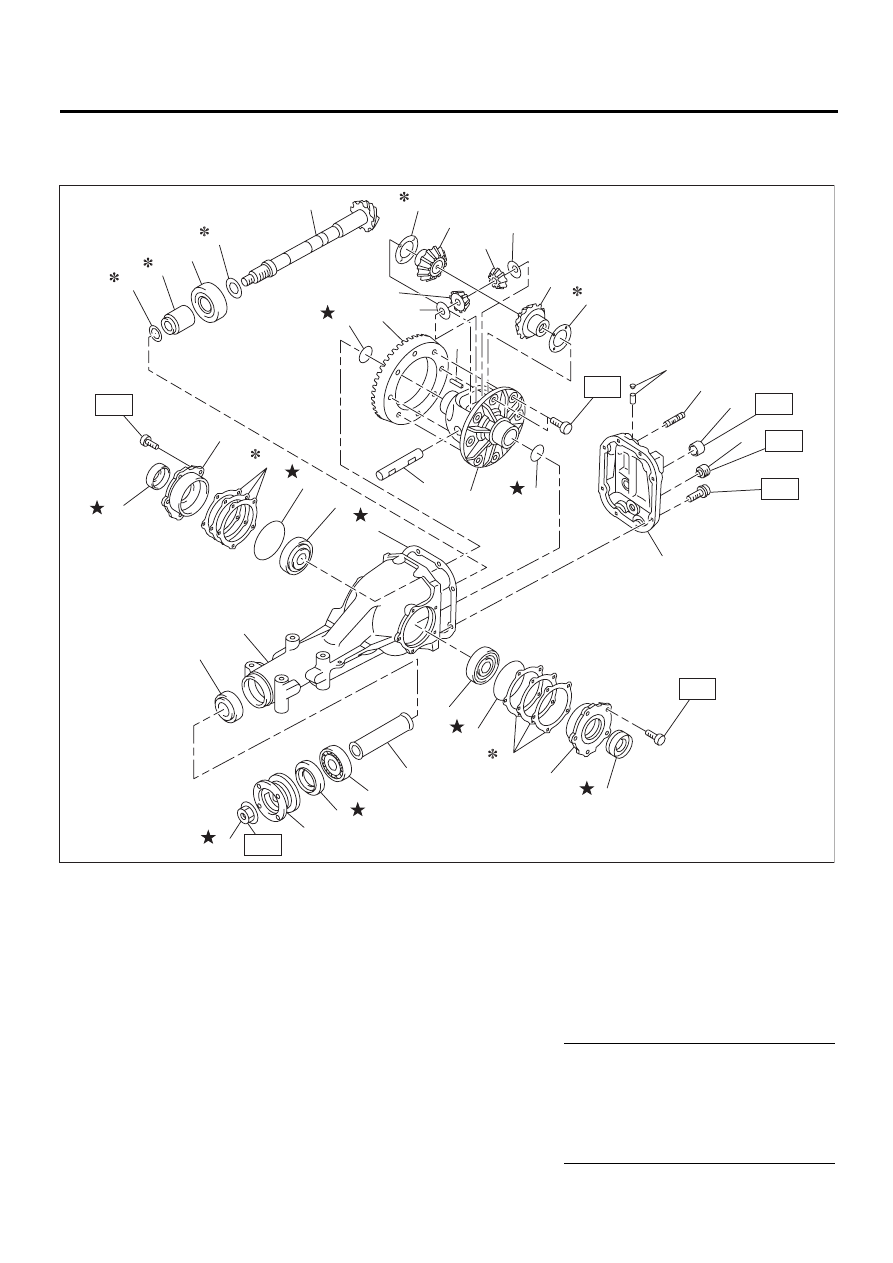

1. ЗАДНИЙ ДИФФЕРЕНЦИАЛ БЕЗ САМОБЛОКИРУЮЩЕГОСЯ ДИФФЕРЕНЦИАЛА (ТИП Т)

(1) Комплект гипоидной ведомой

и ведущей шестерен

(13) Боковой подшипник

(26) Резьбовая шпилька

(14) Уплотнительное кольцо

(27) Пробка маслозаливного отверстия

(2) Шайба регулировки высоты ве-

дущей шестерни

(15) Регулировочная шайба держателя

бокового подшипника

(28) Пробка слива масла

(3) Задний подшипник

(16) Боковой держатель

(29) Задняя крышка

(4) Втулка регулировки предвари-

тельного натяга подшипника

(17) Боковой сальник

(30) Корпус дифференциала

(5) Шайба регулировки предвари-

тельного натяга подшипника

(18) Упорная шайба полуосевой шес-

терни

(31) Прокладка

(6) Картер дифференциала

(19) Полуосевая шестерня

(7) Передний подшипник

(20) Сателлит

Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

(8) Втулка

(21) Шайба сателлита

T1: 10,5 (1,1, 7,7)

(9) Направляющий подшипник

(22) Стопорный штифт оси сателлитов

T2: 29,5 (3,0, 21,8)

(10) Передний сальник

(23) Пружинное стопорное кольцо

T3: 49 (5,0, 36,2)

(11) Соединительный фланец

(24) Ось сателлитов

Т4: 103 (10,5, 76,0)

(12) Самоконтрящаяся гайка

(25) Крышка сапуна

Т5: 181,5 (18,5, 134,0)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(20)

(23)

(21)

(22)

(24)

(30)

(23)

(25)

(26)

(27)

(28)

(29)

(31)

DI-00260

DI-11

Общие сведения

ДИФФЕРЕНЦИАЛЫ

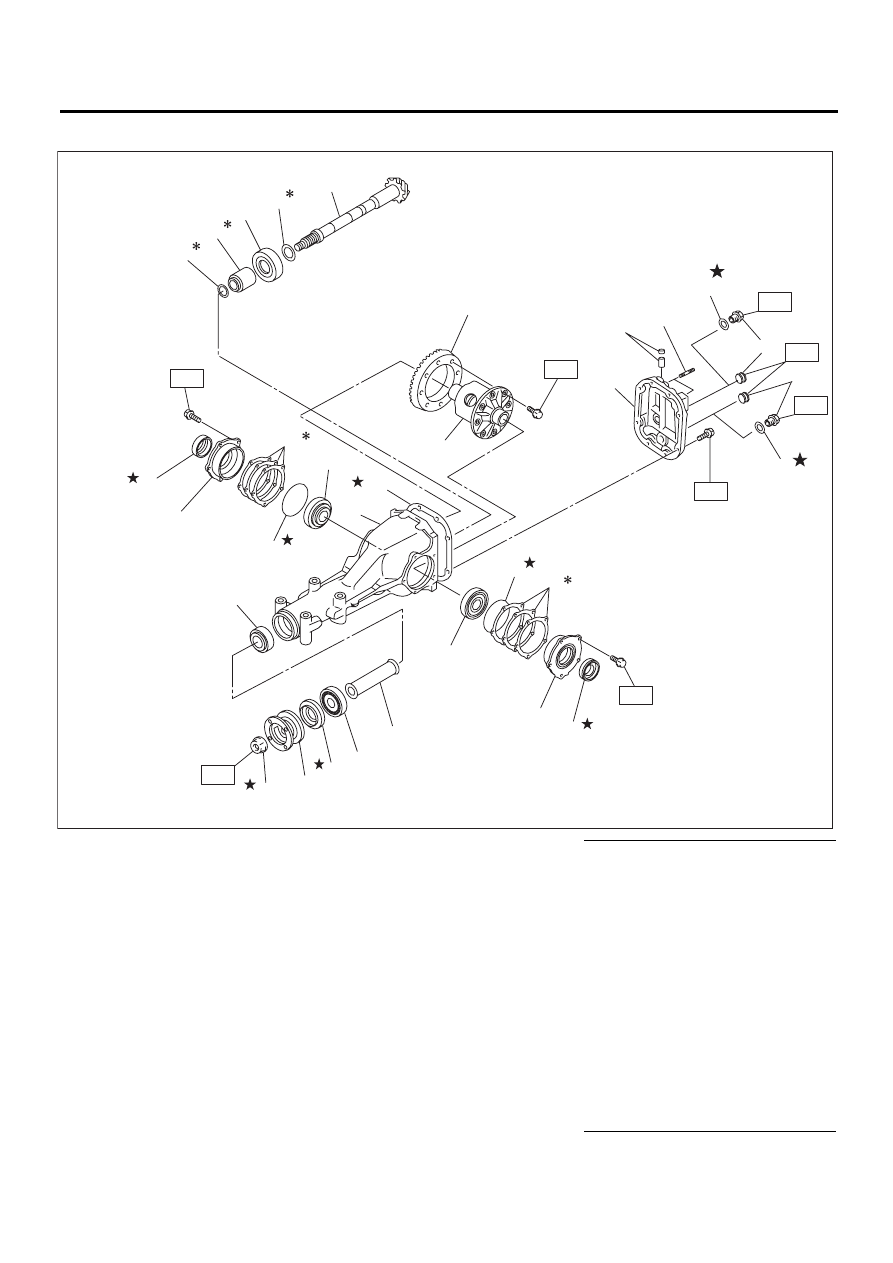

2. ЗАДНИЙ ДИФФЕРЕНЦИАЛ С САМОБЛОКИРУЮЩИМСЯ ДИФФЕРЕНЦИАЛОМ (ТИП Т)

(1)

Комплект гипоидной ведомой
и ведущей шестерен

(13) Боковой подшипник

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(14) Уплотнительное кольцо

T1: 10,5 (1,1, 7,7)

(2)

Шайба регулировки высоты
ведущей шестерни

(15) Регулировочная шайба держателя

бокового подшипника

T2: 29,5 (30, 21,8) (кроме модели

GT spec. B 6MT)

(3)

Задний подшипник

(16) Боковой держатель

(4)

Втулка регулировки предвари-
тельного натяга подшипника

(17) Боковой сальник

44 (4,5, 32,5) (Модель GT spec.
B 6MT)

(5)

Шайба регулировки предвари-
тельного натяга подшипника

(18) Прокладка

(6)

Картер дифференциала

(19) Узел корпуса дифференциала

T3: 49 (5,0, 36,2) (кроме модели

GT spec. B 6MT)

(7)

Передний подшипник

(20) Задняя крышка

(8)

Втулка

(21) Крышка сапуна

60 (6,1, 44,3) (модель GT spec.
B 6MT)

(9)

Направляющий подшипник

(22) Резьбовая шпилька

(10) Передний сальник

(23) Пробка маслозаливного отверстия

Т4: 103 (10,5, 76,0)

(11) Соединительный фланец

(24) Пробка слива масла

Т5: 181,5 (18,5, 134,0)

(12) Самоконтрящаяся гайка

(25) Прокладка (модель GT spec. B 6MT)

DI-00497

(18)

(14)

(5)

(4)

(1)

(21)

(22)

(23)

(24)

(20)

(19)

(6)

(13)

(16)

(3)

(2)

(1)

(17)

(15)

(13)

(16)

(17)

(12)

(11)

(10)

(9)

(8)

(7)

(14)

(15)

(25)
