Subaru Legacy (2008 год). Руководство - часть 788

WT-2

Общие сведения

СИСТЕМА КОЛЕС И ШИН

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. РАЗМЕР КОЛЕС И ШИН

*1: Модель EC, ER, EK
*2: Модель EC

ПРИМЕЧАНИЕ:
• На всех моделях, кроме моделей KA, KS, K5, в качестве запасного предусмотрено колесо типа T,
предназначенное для временного использования.
• В комплектации моделей KA, KS, K5 предусмотрено запасное колесо стандартного размера.

(1) Вылет
(2) Диаметр окружности центров отверстий под болты

(крепления колеса)

WT-00001

Технические условия

Размер шины

Размер

диска

Вылет

мм

(дюйм)

Диаметр окруж-

ности центров от-

верстий под бол-

ты (крепления ко-

леса) мм (дюйм)

Давление в шинах кПa

(кгс/cм

, фунта/кв. дюйм)

Передние

колеса

Задние ко-

леса

Модель с

кузовом

Седан

2.0 R, 2.5 i

215/45 R17 87W

215/45 R17 87Y

7JJ

55 (2,17)

100 (3,94)

230 (2,3, 33) 220 (2,2, 32)

2.0 R (модель

EH, K4, KS)

205/55 R16 89V

220 (2,2, 32) 220 (2,2, 32)

3.0 R

215/45 R17 87W

215/45 R17 87Y

7JJ

230 (2,3, 33) 220 (2,2, 32)

3.0 R (модель EH)

205/55 R16 89V

220 (2,2, 32) 220 (2,2, 32)

2.5 GT

215/45 R17 87W

7JJ

230 (2,3, 33) 220 (2,2, 32)

2.5 GT spec.B

3.0 R spec.B

215/45R18 89W

7JJ

230 (2,3, 33) 220 (2,2, 32)

Модель с

кузовом

Универ-

сал

2.0 R, 2.5 i

215/45 R17 87W

215/45 R17 87Y

7JJ

230 (2,3, 33) 210 (2,1, 31)

2.0 R (модель

EH, K4, KS)

205/55 R16 89V

220 (2,2, 32) 220 (2,2, 32)

2.5 GT

215/45 R17 87W

7JJ

230 (2,3, 33) 210 (2,1, 31)

3.0 R

215/45 R17 87W

215/45 R17 87Y

7JJ

230 (2,3, 33) 210 (2,1, 31)

2.5 GT spec.B

3.0 R spec.B

215/45R18 89W

7JJ

230 (2,3, 33) 210 (2,1, 31)

OUTBACK 2.5 i

215/55 R17 94V

7JJ

48 (1,89)

210 (2,1, 31) 200 (2,0, 29)

OUTBACK 2.5 i

(модель K4, KS)

215/60 R16 95V

200 (2,0, 29) 190 (1,9, 28)

OUTBACK 3.0 R

215/55 R17 94V

7JJ

210 (2,1, 31) 200 (2,0, 29)

Шина ти-

па “T”

2.0 R

T135/80D16 101M

50 (1,97)

420 (4,2, 60)

2.0 R (модель EH)

T135/70D17 102M

40 (1,57)

3.0 R

3.0 R spec. B

T145/70D17 106M

WT-3

Общие сведения

СИСТЕМА КОЛЕС И ШИН

2. ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ

3. РЕГУЛИРОВОЧНЫЕ ДЕТАЛИ

B: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Деталь

Осевое биение Радиальное биение

Стальной диск

1,5 мм (0,059 дюйма)

Алюминиевый

диск

1,0 мм (0,039 дюйма)

Балансировка колес

Нормативное

значение:

Норматив-

ный предел

Динамический дисбаланс

10 г (0,35 унции) или менее

Номер детали балансировочного

грузика (Набивной грузик для

стальных дисков)

Масса

28101TC000

5 г (0,18 унции)

28101SA060

10 г (0,35 унции)

28101SA070

15 г (0,53 унции)

28101SA080

20 г (0,71 унции)

28101SA090

25 г (0,88 унции)

28101SA160

30 г (1,06 унции)

28101SA170

35 г (1,23 унции)

28101SA180

40 г (1,41 унции)

28101SA190

45 г (1,59 унции)

28101SA200

50 г (1,76 унции)

28101SA210

55 г (1,94 унции)

28101SA220

60 г (2,12 унции)

Номер детали балансировочного

грузика (Набивной грузик для алю-

миниевых дисков)

Масса

28101SA000

5 г (0,18 унции)

28101SA010

10 г (0,35 унции)

28101SA020

15 г (0,53 унции)

28101SA030

20 г (0,71 унции)

28101SA040

25 г (0,88 унции)

28101SA100

30 г (1,06 унции)

28101SA110

35 г (1,23 унции)

28101SA120

40 г (1,41 унции)

28101SA130

45 г (1,59 унции)

28101SA140

50 г (1,76 унции)

—

55 г (1,94 унции)

28101SA150

60 г (2,12 унции)

Номер детали балансировочного

грузика (Приклеиваемый грузик для

алюминиевых дисков)

Масса

28101AG002

5 г (0,18 унции)

28101AG012

7,5 г (0,26 унции)

28101AG022

10 г (0,35 унции)

28101AG032

12,5 г (0,44 унции)

28101AG042

15 г (0,53 унции)

28101AG052

17,5 г (0,62 унции)

28101AG062

20 г (0,71 унции)

28101AG072

22,5 г (0,79 унции)

28101AG082

25 г (0,88 унции)

28101AG092

27,5 г (0,97 унции)

28101AG102

30 г (1,06 унции)

28101AG112

32,5 г (1,15 унции)

28101AG122

35 г (1,23 унции)

28101AG132

37,5 г (1,32 унции)

28101AG142

40 г (1,41 унции)

28101AG152

42,5 г (1,50 унции)

28101AG162

45 г (1,59 унции)

28101AG172

47,5 г (1,68 унции)

28101AG182

50 г (1,76 унции)

28101AG192

52,5 г (1,85 унции)

28101AG202

55 г (1,94 унции)

28101AG212

57,5 г (2,03 унции)

28101AG222

60 г (2,12 унции)

28101AG232

62,5 г (2,20 унции)

28101AG242

65 г (2,29 унции)

28101AG252

67,5 г (2,38 унции)

28101AG262

70 г (2,47 унции)

28101AG272

72,5 г (2,56 унции)

28101AG282

75 г (2,65 унции)

28101AG292

77,5 г (2,73 унции)

28101AG302

80 г (2,82 унции)

28101AG312

82,5 г (2,91 унции)

28101AG322

85 г (3,00 унции)

28101AG332

87,5 г (3,09 унции)

28101AG342

90 г (3,17 унции)

28101AG352

92,5 г (3,26 унции)

28101AG362

95 г (3,35 унции)

28101AG372

97,5 г (3,44 унции)

28101AG382

100 г (3,53 унции)

НАЗВАНИЕ ИНСТРУ-

МЕНТА

КОММЕНТАРИИ

Воздушный манометр

Используется для измере-
ния давления воздуха.

Циферблатный индика-
тор с магнитной стойкой

Используется для измере-
ния биения колес.

Балансировочный стенд

Используется для регули-
ровки балансировки колес.

WT-4

Шина

СИСТЕМА КОЛЕС И ШИН

2. Шина

A: ПРОВЕРКА

1) Удалите из канавок протектора камни, стек-
ло, гвозди и т.д.
2) Замените шины в следующих случаях.

ОСТОРОЖНО:
При замене шин обязательно используйте
только шины того же размера, конструкции и
режима нагрузки, что и оригинальные шины.

(1) При обнаружении больших трещин на бо-
ковых стенках, повреждений и трещин на
протекторе.
(2) Если поперек протектора шины появля-
ется индикатор износа протектора в виде
сплошной полосы.

3) При обнаружении на золотнике трещины, за-
мените его.

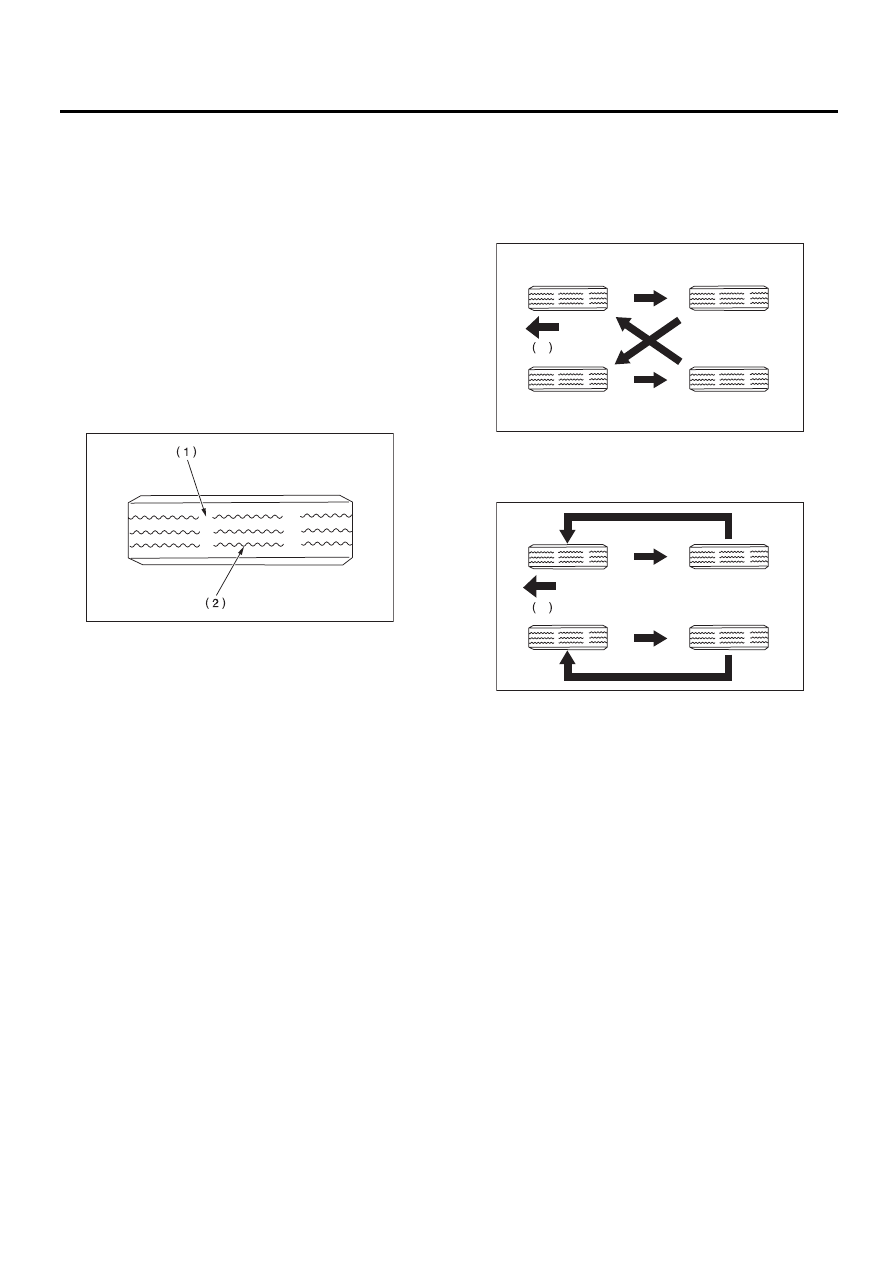

1. ПЕРЕСТАНОВКА ШИН

Периодически (каждые 12500 км/7500 миль
пробега) переставляйте шины, как показано на
рисунке, чтобы предотвратить их неравномер-
ный износ и продлить срок службы.
• Без указания направления вращения шины

• С указанием направления вращения шины

(1) Индикатор износа протектора

(2) Протектор шины

WT-00002

(1) Направление движения вперед

WT-00113

WT-00115

WT-5

Колесо со стальным диском

СИСТЕМА КОЛЕС И ШИН

3. Колесо со стальным

диском

A: СНЯТИЕ

1) Включите стояночный тормоз и установите
рычаг селектора в положение “P” или “LOW”.
2) Установите домкраты или подъемник под
предусмотренные для них места и поднимите
автомобиль так, чтобы его колеса слегка каса-
лись поверхности пола.
3) Ослабьте гайки колес.
4) Поднимите автомобиль домкратом или
подъемником до такой степени, чтобы колеса
оторвались от земли.
5) Снимите гайки крепления колес и сами коле-
са.

ПРИМЕЧАНИЕ:
• При снятии колес будьте осторожны, чтобы
не повредить болты ступицы.
• Во избежание повреждения дисков, кладите
колеса внешней стороной вверх.

B: УСТАНОВКА

1) Удалите загрязнения с сопряженных повер-
хностей колес и тормозных дисков.
2) Установите колесо на ступицу, совместив
отверстия под болты на диске с болтами ступи-
цы.
3) Наживите гайки колеса на болты ступицы.
(Для алюминиевых дисков используйте фир-
менные колесные гайки SUBARU для алюми-
ниевых дисков).
4) Затяните гайки от руки, убедившись в пра-
вильном совмещении отверстия под ступицу с
направляющей частью ступицы.
5) Затяните гайки колеса по диагональной схе-
ме с предусмотренным моментом затяжки. Ис-
пользуйте колесный гаечный ключ.

Момент затяжки гайки колеса:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

ОСТОРОЖНО:
• Затягивайте гайки колес в два-три прохо-
да, постепенно усиливая момент на проти-
воположных гайках, до тех пор, пока он не
достигнет предусмотренного значения.
• Не нажимайте на ключ ногой. При затяги-
вании гаек всегда используйте обе руки.
• Убедитесь в том, что на болте, гайке и ее
посадочной поверхности на диске нет масла.
6) Если колесо снято для замены или ремонта
проколотой шины, повторно затяните гайки ко-
леса с предусмотренным моментом через 1000
км (600 миль) пробега.

C: ПРОВЕРКА

1) Деформация и дефекты обода могут вы-
звать утечку воздуха. Проверьте фланец обо-
да на предмет деформации, трещин или пов-
реждений, и при необходимости отремонтируй-
те или замените.
2) Поднимите автомобиль до тех пор, пока ко-
леса не оторвутся от пола.

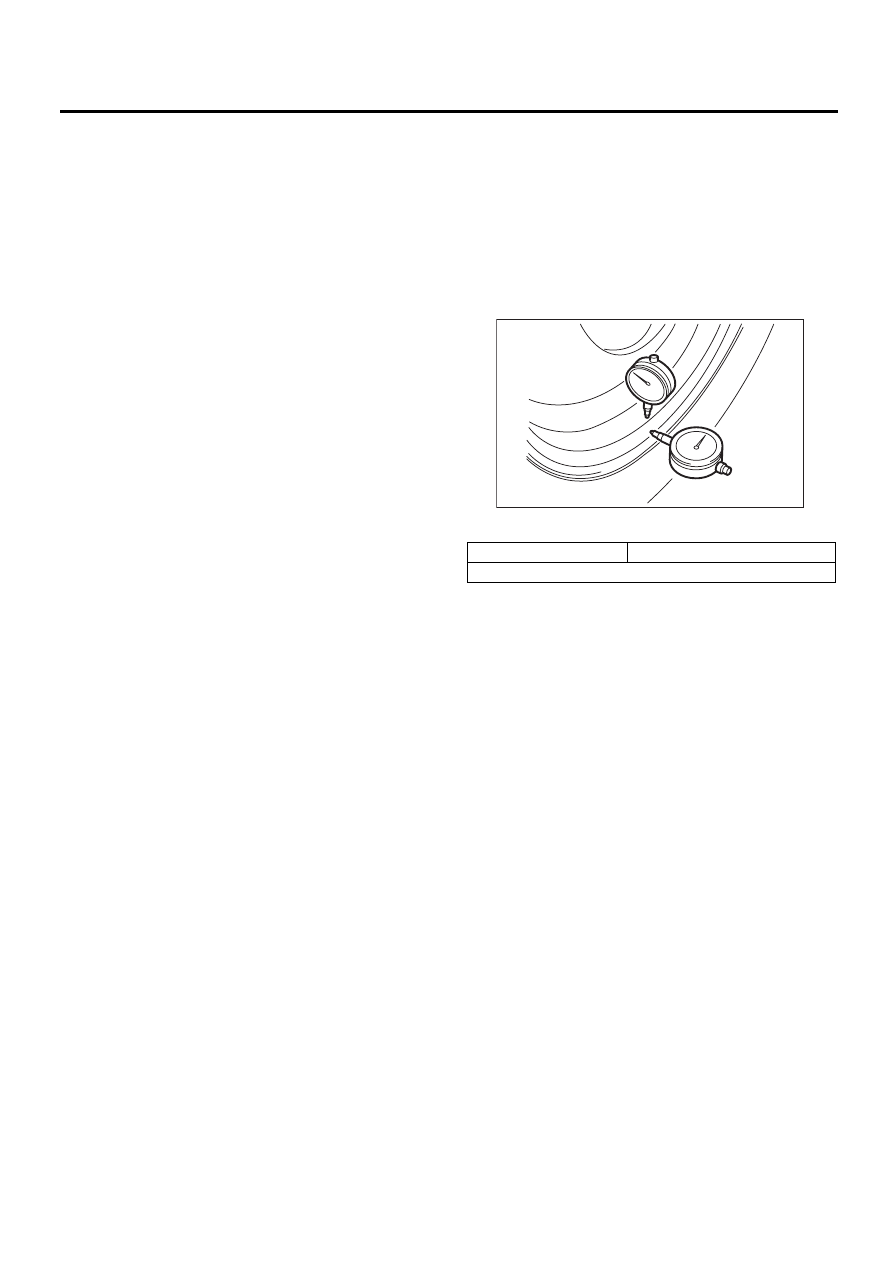

3) Медленно вращая колесо, проверьте биение
обода с помощью циферблатного индикатора.

Биение обода:

4) Если биение обода превышает нормативные
пределы, замените колесо.

Предел осевого биения

Предел вертикального биения

1,5 мм (0,059 дюйма)

WT-00004
