CL-40
Педаль сцепления
СИСТЕМА СЦЕПЛЕНИЯ
10.Педаль сцепления

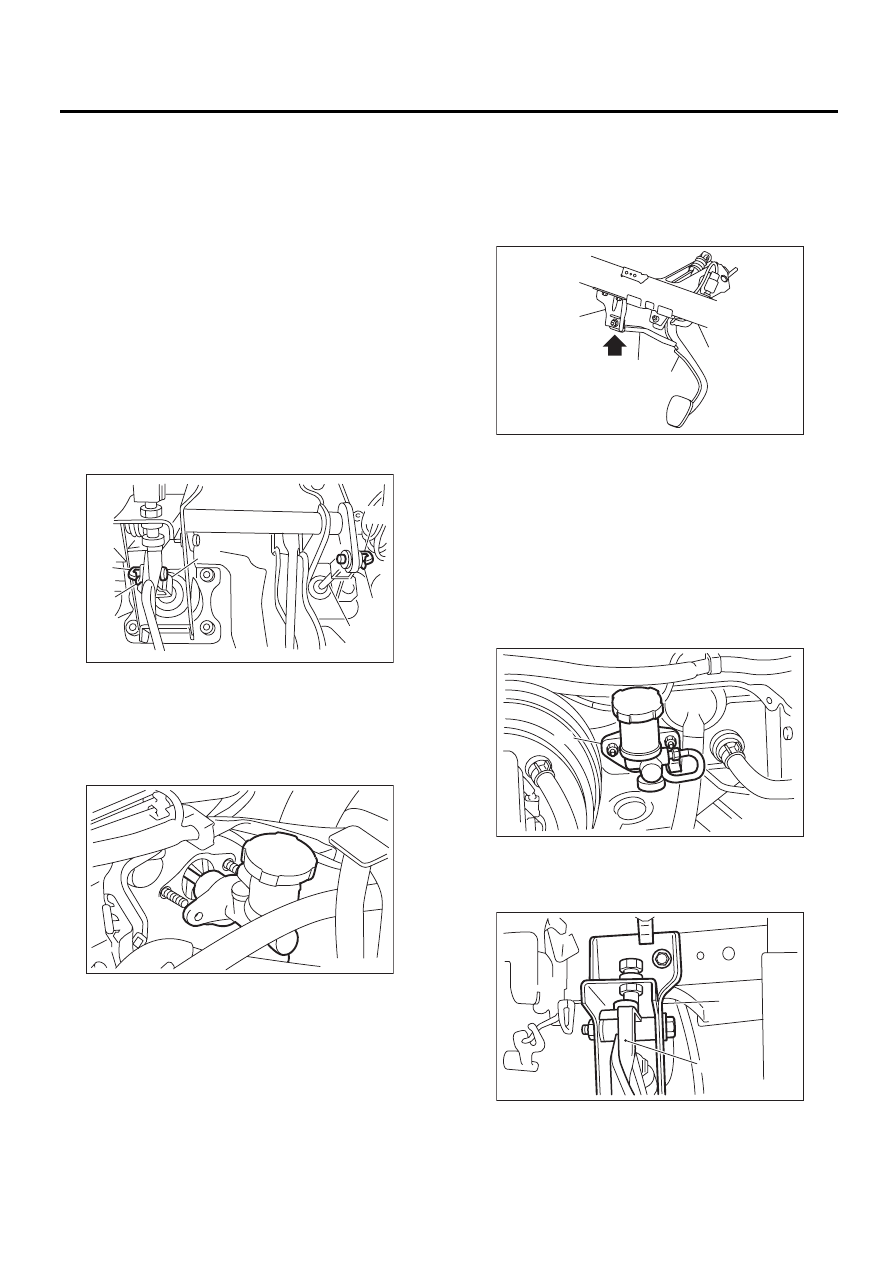

A: СНЯТИЕ
1. МОДЕЛЬ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ
1) Отсоедините провод массы от аккумулятора.
2) Снимите рулевую колонку. <См. PS-22, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
3) Отсоедините разъемы от выключателя
стоп-сигналов и датчика нажатия педали сцеп-
ления.
4) Снимите пружинные стопорные штифты,
крепящие рычаг к нажимному штоку и рабоче-
му штоку.
5) Снимите штифты с отверстием под шплинт,
крепящие рычаг к нажимному штоку и рабоче-
му штоку.
6) Отверните гайку, крепящую главный ци-
линдр сцепления.
7) Отверните болты и гайки, крепящие тормоз-
ную педаль и педаль сцепления и снимите узел
педали.

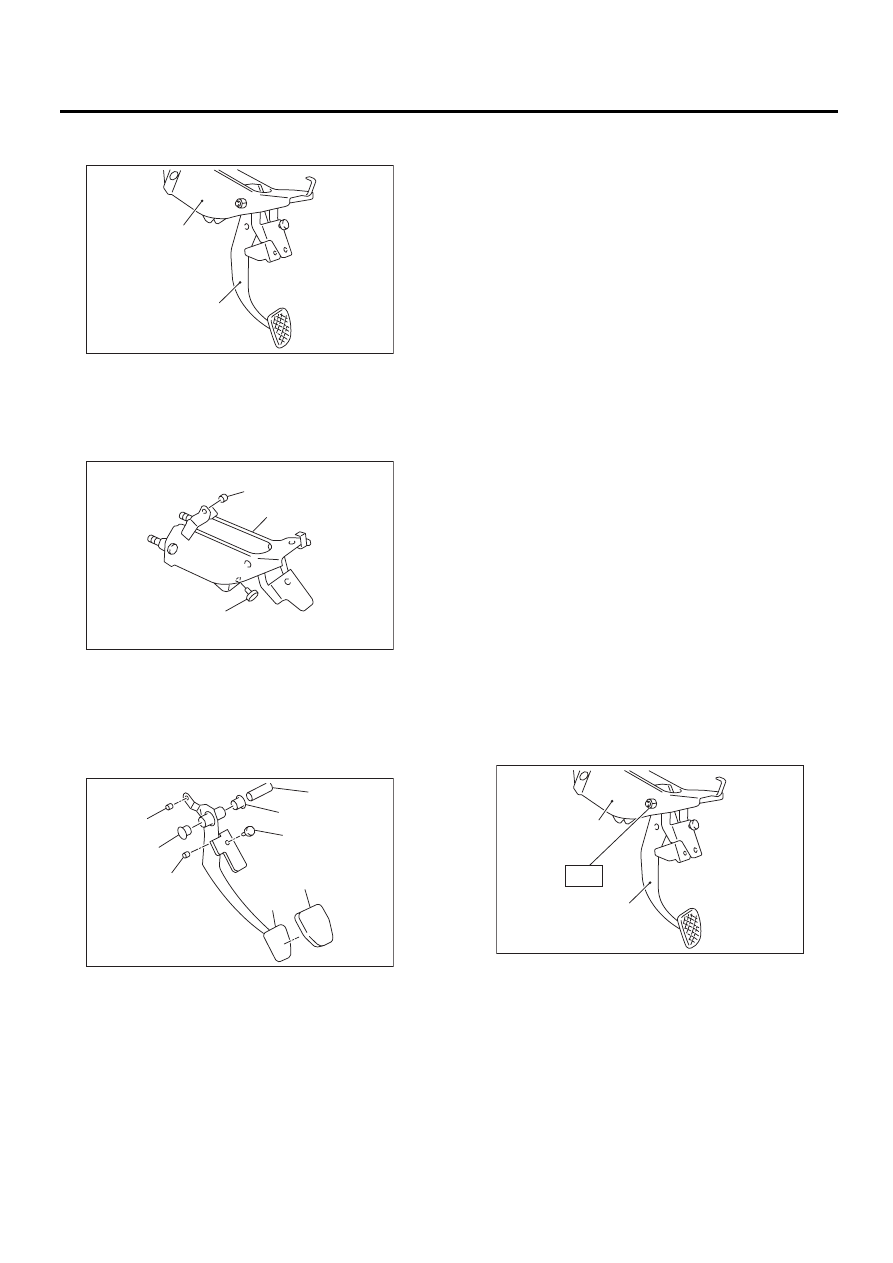

2. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ
1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
3) Снимите ограничитель педали сцепления с
кронштейна (ограничитель педали сцепления).
4) Снимите разъем датчика нажатия педали
сцепления с педали сцепления.
5) Снимите пружинный стопорный штифт и
штифт с отверстием под шплинт, соединяющий
нажимной шток и педаль сцепления.
6) Отверните монтажные гайки главного ци-
линдра.
7) Снимите педаль сцепления и кронштейн
вместе.

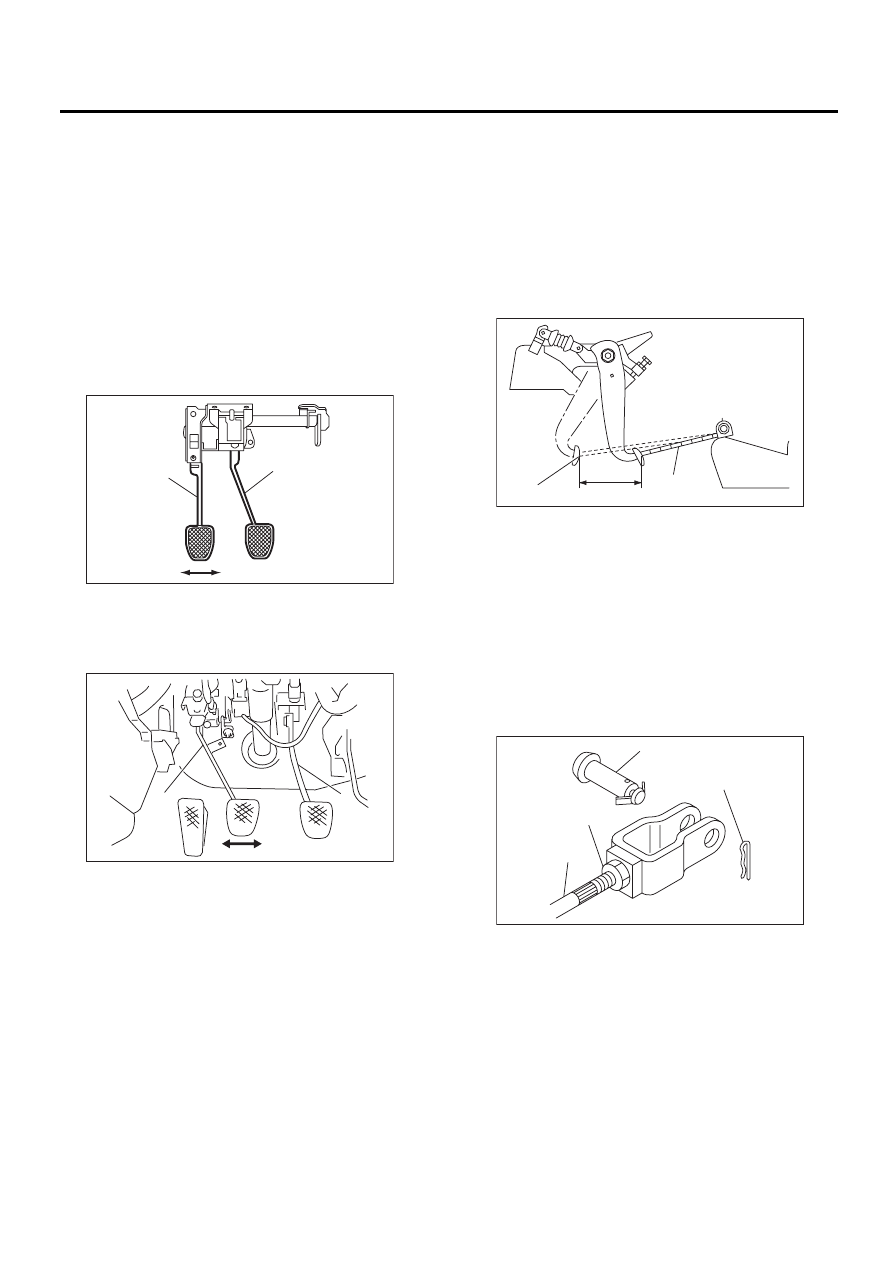

(A) Рабочий шток
(B) Шток толкателя
(C) Пружинный шплинт
(D) Штифт с головкой и отверстием под шплинт
CL-00292
(D)
(B)
(C)
(C)
(D)
(A)
CL-00093
(A) Кронштейн (Ограничитель педали сцепления)
(B) Ограничитель педали сцепления
(C) Педаль сцепления
(D) Опорная балка рулевой колонки
(A) Главный цилиндр
(A) Кронштейн педали сцепления
(B) Педаль сцепления
CL-00274
(A)
(B)
(C)
(D)
CL-00216
(A)
CL-00126
(A)
(B)
