Subaru Legacy (2008 год). Руководство - часть 764

CL-12

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

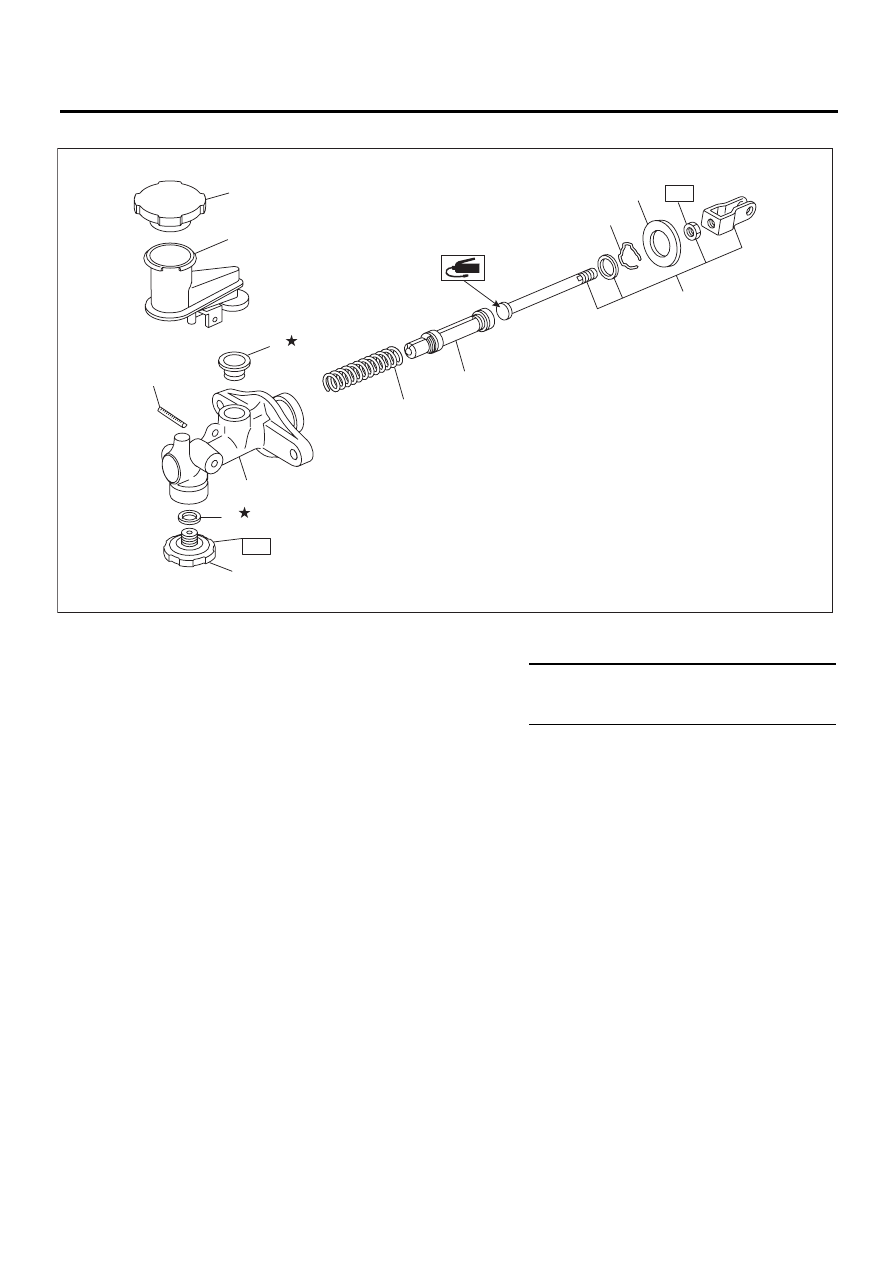

• Кроме моделей 5MT с левосторонним управлением KS и K4

(1)

Крышка расширительного бачка

(7)

Прокладка

(12)

Опора

(2)

Расширительный бачок

(8)

Возвратная пружина

(3)

Сальник

(9)

Поршень

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Прямой штифт

(10)

Узел нажимного штока

T1: 10 (1,0, 7,4)

(5)

Главный цилиндр

(11)

Стопорное кольцо поршня

T2: 46,6 (4,8, 34,4)

(6)

Демпфер сцепления





CL-00511

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

T2

T1

(9)

(10)

(11)

(12)

CL-13

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

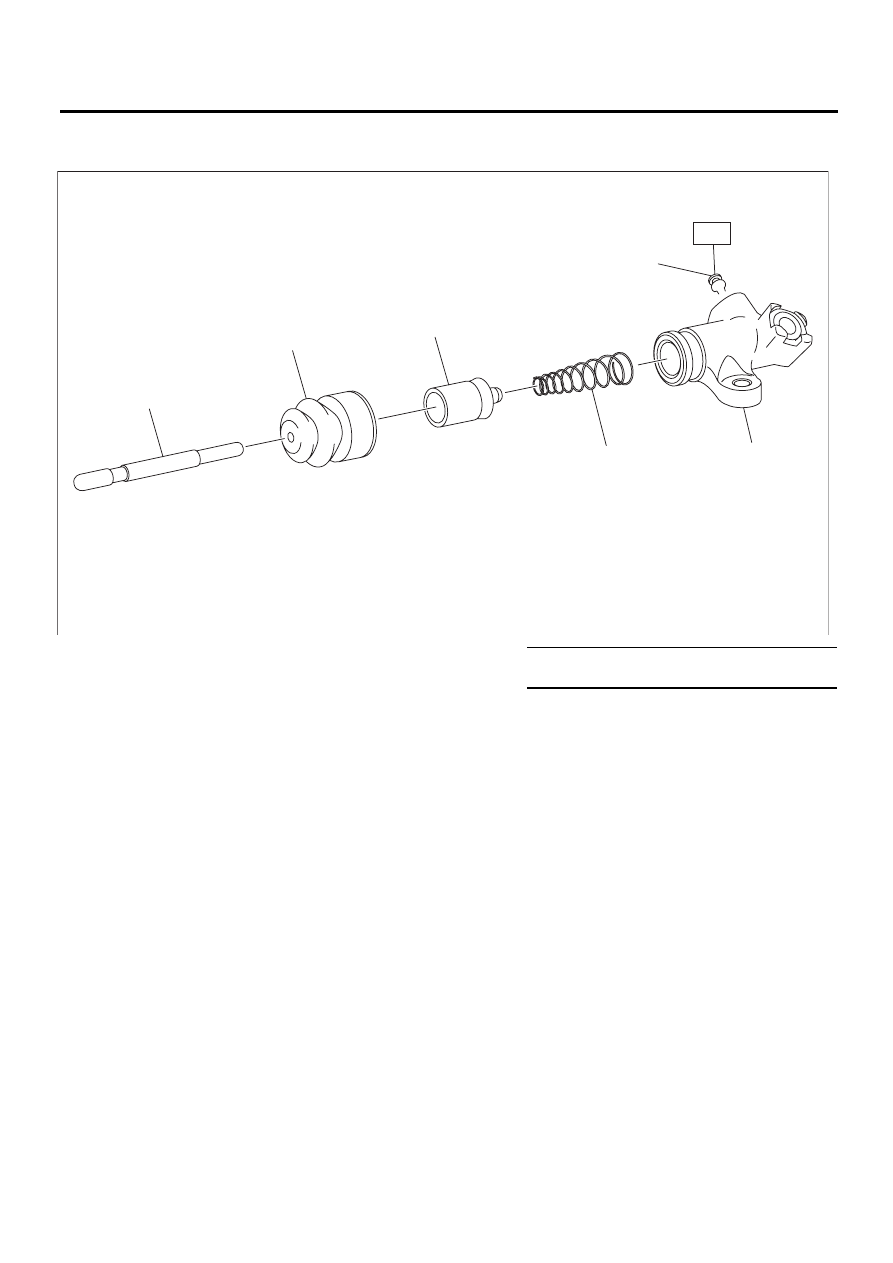

4. РАБОЧИЙ ЦИЛИНДР

• Кроме моделей 5MT с двухмассовым маховиком

(1)

Шток толкателя

(4)

Пружина поршня

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Пыльник

(5)

Рабочий цилиндр

T: 7,8 (0,8, 5,8)

(3)

Поршень

(6)

Винт прокачки воздуха





CL-00503

T

(5)

(4)

(3)

(2)

(1)

(6)

CL-14

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

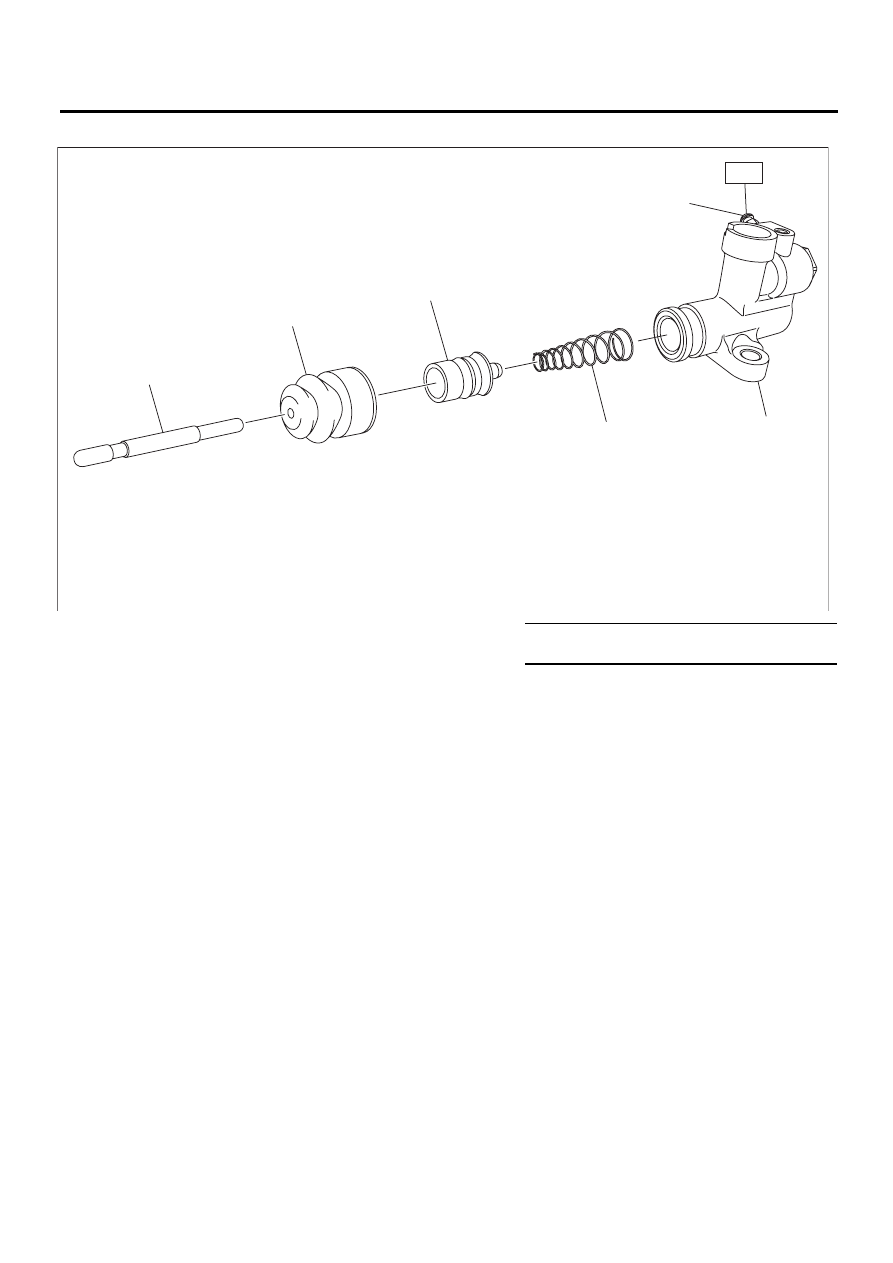

• Модель 5MT с двухмассовым маховиком

(1)

Шток толкателя

(4)

Пружина поршня

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Пыльник

(5)

Рабочий цилиндр

T: 7,8 (0,8, 5,8)

(3)

Поршень

(6)

Вентиляционный винт





CL-00504

T

(5)

(4)

(3)

(2)

(1)

(6)

CL-15

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

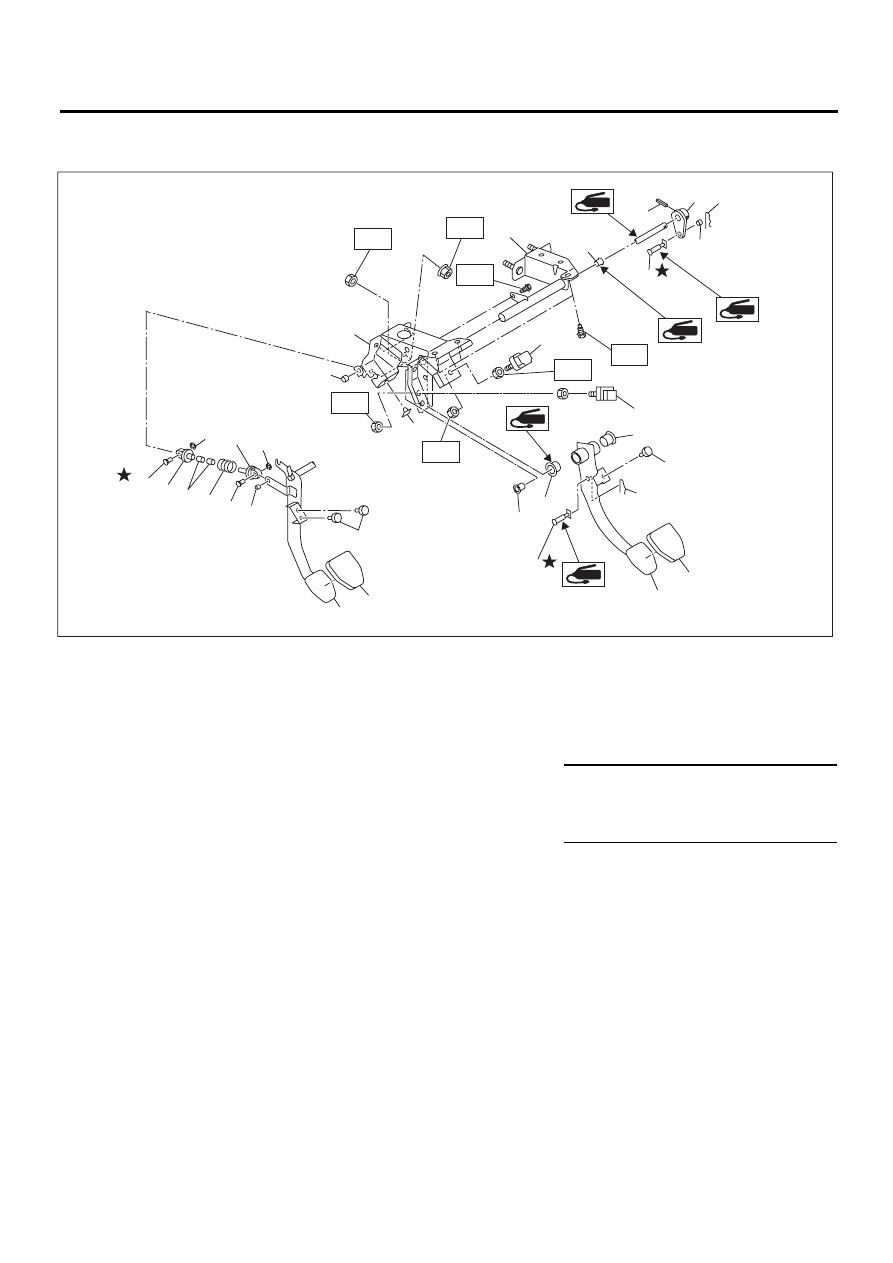

5. ПЕДАЛЬ СЦЕПЛЕНИЯ

• Модель с левосторонним управлением

(1) Стопор

(10)

Втулка С

(18)

Кронштейн педали

(2) Втулка

(11)

Штифт сцепления с отверстием
под шплинт

(19)

Кронштейн главного цилиндра
сцепления

(3) Пружинный штифт

(12)

Вспомогательный шток А

(20)

Рычаг

(4) Пружинный шплинт

(13)

Зажим

(21)

Датчик нажатия педали сцепления

(5) Накладка педали тормоза

(14)

Вспомогательная пружина





(6)
(7)

Педаль тормоза
Штифт с головкой и отверстием
под шплинт

(15)

Вспомогательная втулка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(16)

Вспомогательный шток В

T1: 8 (0,8, 5,9)

(8) Накладка педали сцепления

(17)

Выключатель стоп-сигналов

T2: 18 (1,8, 13,3)

(9) Педаль сцепления





CL-00571

(1)

(4)

(2)

(2)

(2)

(1)

(2)

(3)

(4)

(7)

(5)

(6)

(7)

(8)

(1)

(9)

(10)

(11)

(12) (13)

(13)

(14)

(15)

(16)

(11)

(18)

(10)

(17)

(20)

(19)

(10)

T1

T1

T1

T1

T2

T2

T2

(21)
