CL-4

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

B: УЗЕЛ

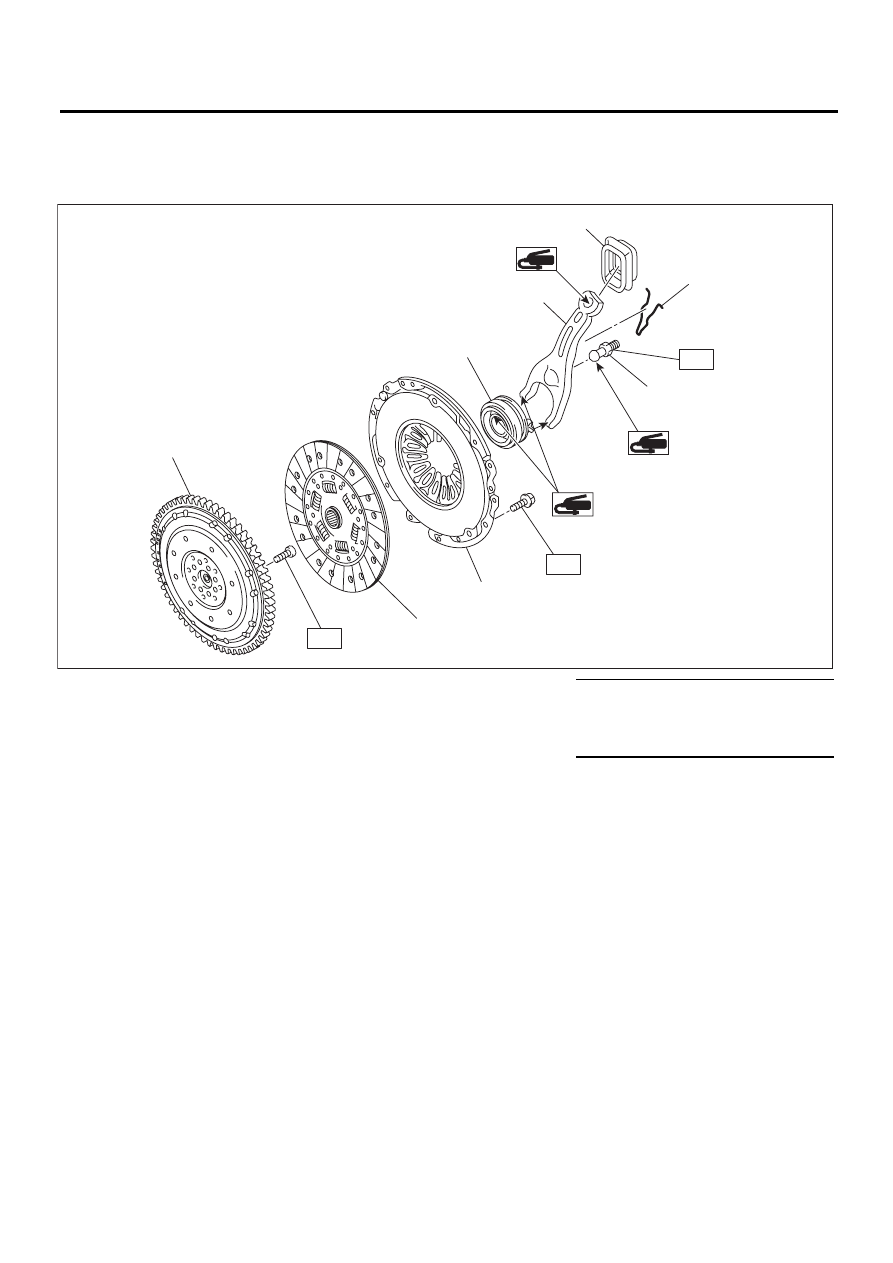

1. УЗЕЛ СЦЕПЛЕНИЯ

• Модели 5MT EC, EK, EL, ER, E2 и 2.0 L для KA

(1)

Пылезащитный чехол

(5)

Выжимной подшипник

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Пружина рычага

(6)

Корзина сцепления

T1: 16 (1,6, 11,8)

(3)

Шарнир

(7)

Диск сцепления

T2: 72 (7,3, 53,1)

(4)

Рычаг выключения сцепления

(8)

Двухмассовый маховик





CL-00577

(1)

(2)

(4)

(3)

(5)

(6)

(8)

T1

T1

T2

(7)

CL-5

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

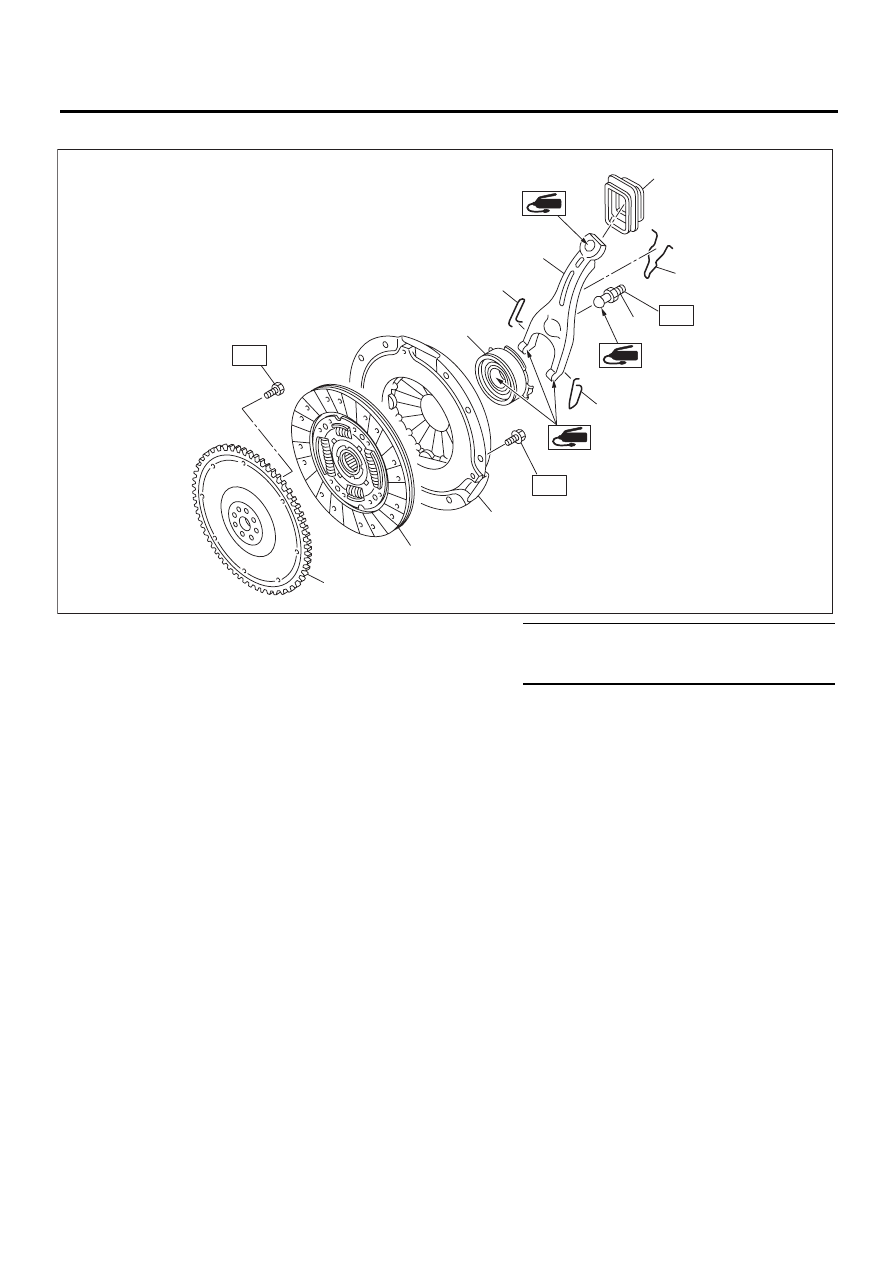

• Модель 2.5 L для 5MT KS, K4 и KA

(1)

Пылезащитный чехол

(6)

Выжимной подшипник

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Пружина рычага

(7)

Корзина сцепления

T1: 16 (1,6, 11,8)

(3)

Шарнир

(8)

Диск сцепления

T2: 72 (7,3, 53,1)

(4)

Рычаг выключения сцепления

(9)

Гибкий маховик





(5)

Зажим





CL-00496

(4)

(2)

(1)

(9)

(5)

(6)

(7)

(8)

(3)

(5)

T2

T1

T1

CL-6

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

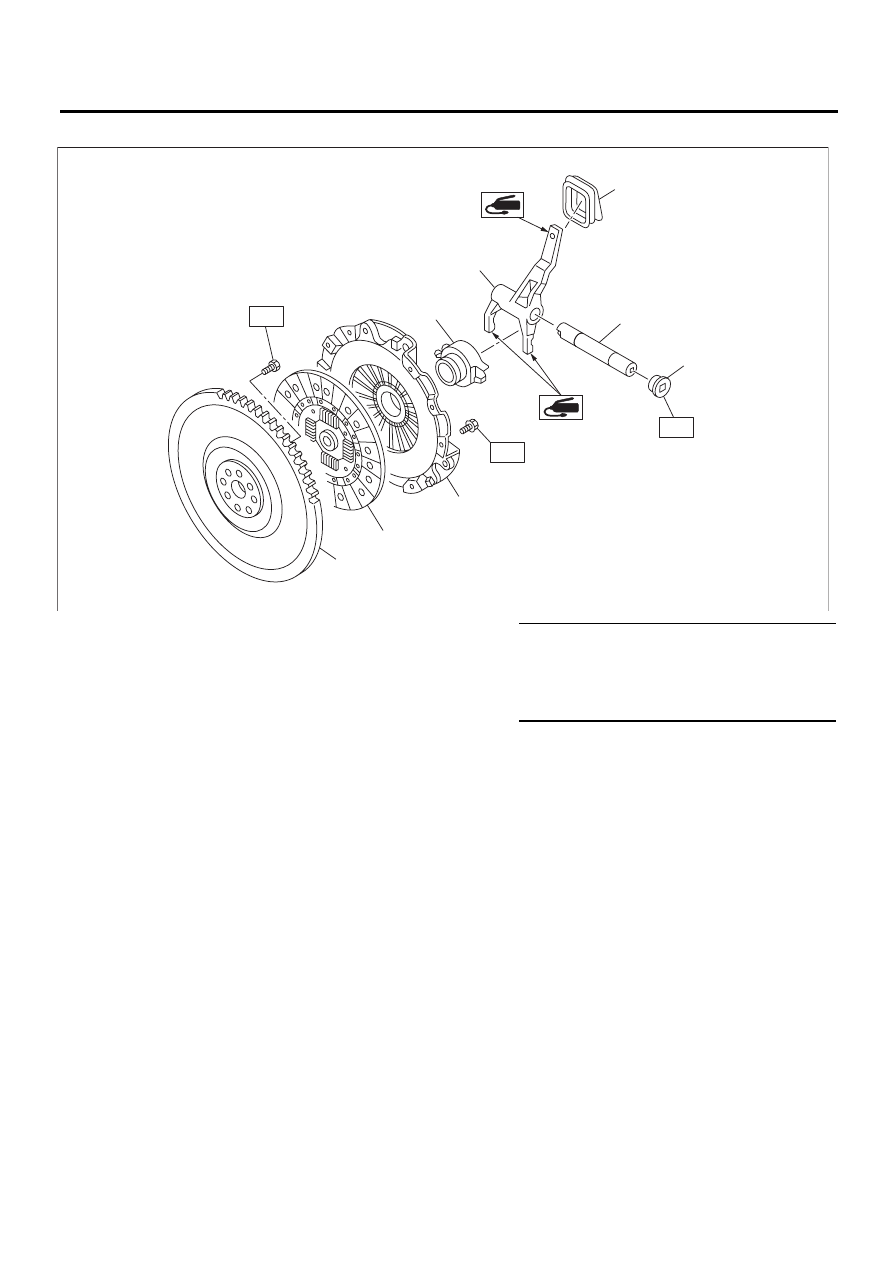

• Модель 6 МТ

(1)

Пылезащитный чехол

(5)

Выжимной подшипник

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Рычаг выключения сцепления

(6)

Корзина сцепления

T1: 16 (1,6, 11,8)

(3)

Выжимной вал

(7)

Диск сцепления

T2: 44 (4,5, 32,5)

(4)

Заглушка

(8)

Маховик

T3: 75 (7,6, 55,3) (модель с турбонаддувом)

81 (8,2, 59,7) (модель без турбонаддува)

(1)

(2)

(5)

(3)

(4)

(6)

(7)

(8)

T1

T2

T3

CL-00501

CL-7

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

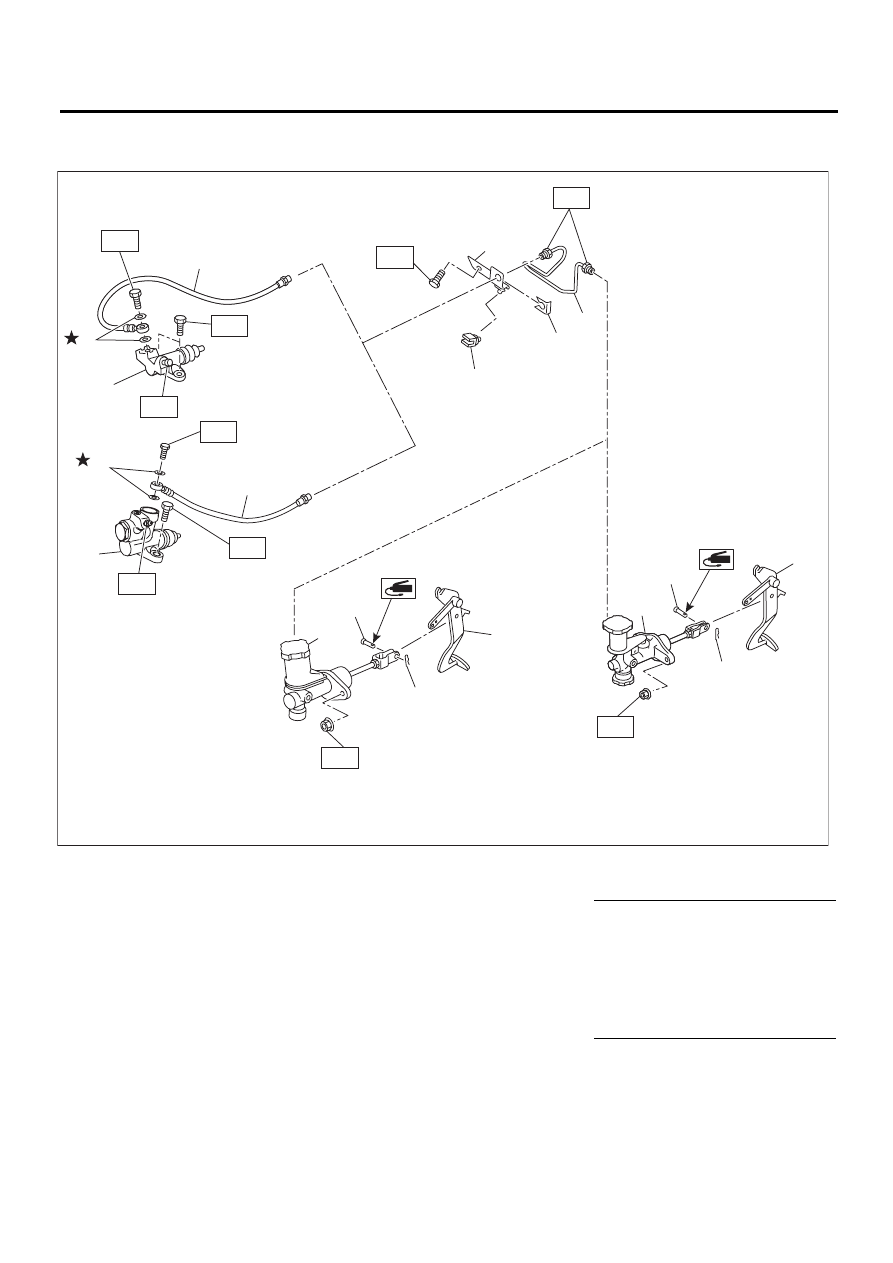

2. ТРУБКА И ШЛАНГ СЦЕПЛЕНИЯ

• Модель 5МТ с левосторонним управлением

(1)

Рабочий цилиндр
(Кроме моделей с двух-
массовым маховиком)

(7)

Кронштейн

(13)

Педаль

(8)

Зажим

(9)

Рабочий цилиндр (Модель с двухмассовым
маховиком)

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Шайба

T1: 7,8 (0,8, 5,8)

(3)

Шланг сцепления

(10)

Узел главного цилиндра
(Кроме моделей KS и K4)

T2: 15 (1,5, 11,1)

(4)

Хомут

T3: 18 (1,8, 13,3)

(5)

Трубка сцепления

(11)

Штифт с головкой и отверстием под шплинт

Т4: 25 (2,5, 18,4)

(6)

Узел главного цилиндра
(Модели KS и K4)

(12)

Пружинный шплинт

Т5: 37 (3,8, 27,5)





CL-00557

(5)

(4)

(8)

(7)

T4

T2

(1)

(2)

(3)

(2)

(3)

(9)

T5

T3

T1

T3

T5

T1

T3

(12)

(6)

(13)

(11)

T3

(10)

(11)

(12)

(13)
