6MT-72

Узел первичного вала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

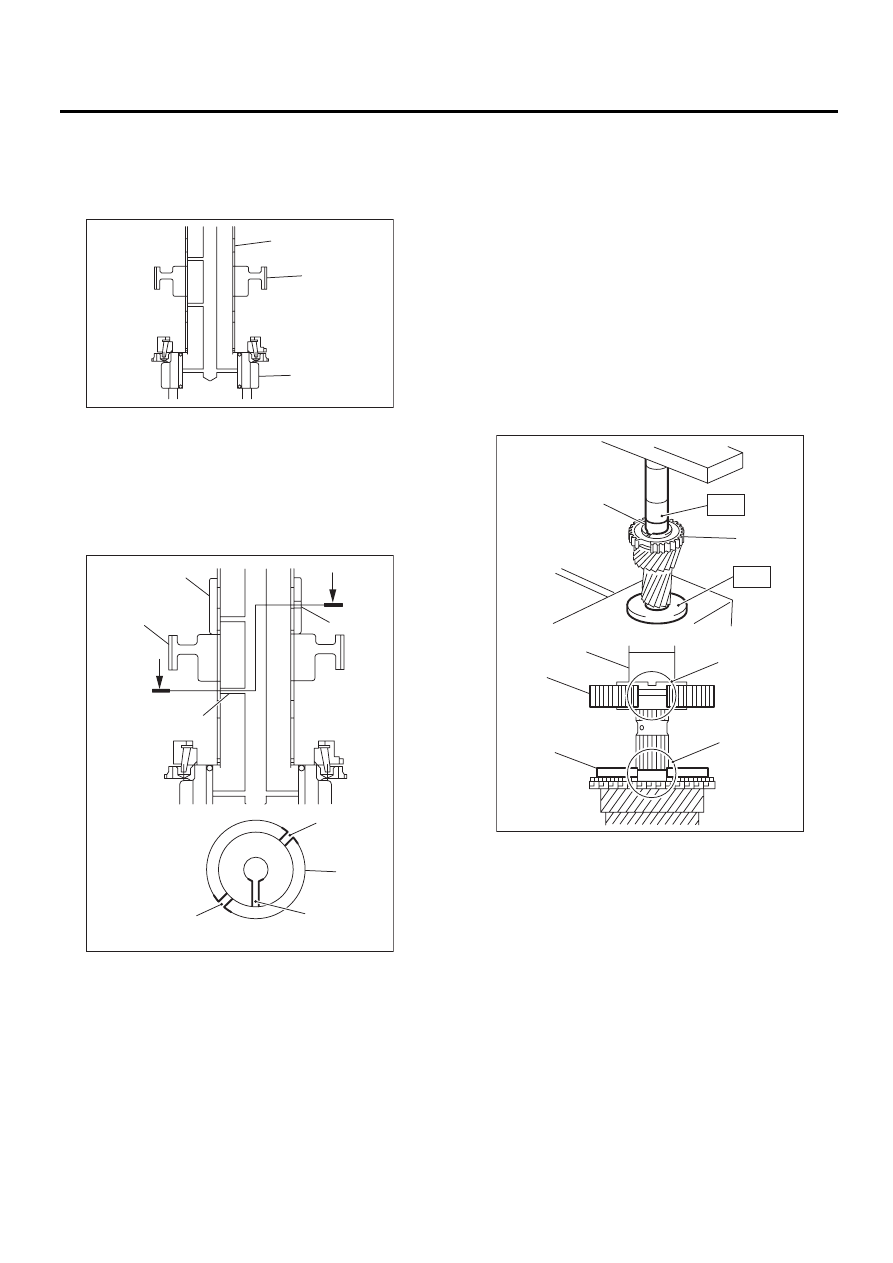

4) Установите ступицу 3-ей-4-ой передач и
втулку 4-ой передачи.

(1) Внимательно следите за направлением
установки ступицы 3-ей-4-ой передач на
первичный вал.

(2) Следите за тем, чтобы не закрыть мас-
ляные отверстия первичного вала и втулки
4-ой передачи, устанавливаемой на первич-
ный вал.

(3) Используя специальный инструмент,
втолкните одновременно ступицу 3-ей-4-ой
передач и втулку 4-ой передачи.

ST1  18651AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

УСТАНОВКИ

ST2  398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит.
тонн).

ПРИМЕЧАНИЕ:
При установке ступицы 3-ей-4-ой передач и
втулки 4-ой передачи, сдвиньте внешнее бло-
кирующее кольцо, совместив его выступ с вы-
резом на втулке 3-ей-4-ой передач.

5) Убедитесь, что ведущая шестерня 3-ей пере-
дачи плавно вращается рукой. Если поворот не
плавный, повторите сборку.

(A) Первичный вал
(B) Ступица 3-ей-4-ой передачи

(C) Ведущая шестерня 3-ей передачи

(A) Втулка 4-ой передачи
(B) Ступица 3-ей-4-ой передачи

(C) Масляное отверстие втулки 4-ой передачи
(D) Масляное отверстие первичного вала

MT-00884

(A)

(B)

(C)

MT-00885

(A)

(B)

A

(D)

(C)

A

(C)

(C)

(D)

A - A

(A)

(A) Ступица 3-ей-4-ой передачи
(B) Внешнее блокирующее кольцо

(C) Вырез на ступице 3-ей-4-ой передач
(D) Выступ на внешнем блокирующем кольце

(E) Втулка 4-ой передачи

MT-00555

(D)

(C)

(A)

(E)

(E)

(A)

(B)

ST1

ST2

6MT-73

Узел первичного вала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

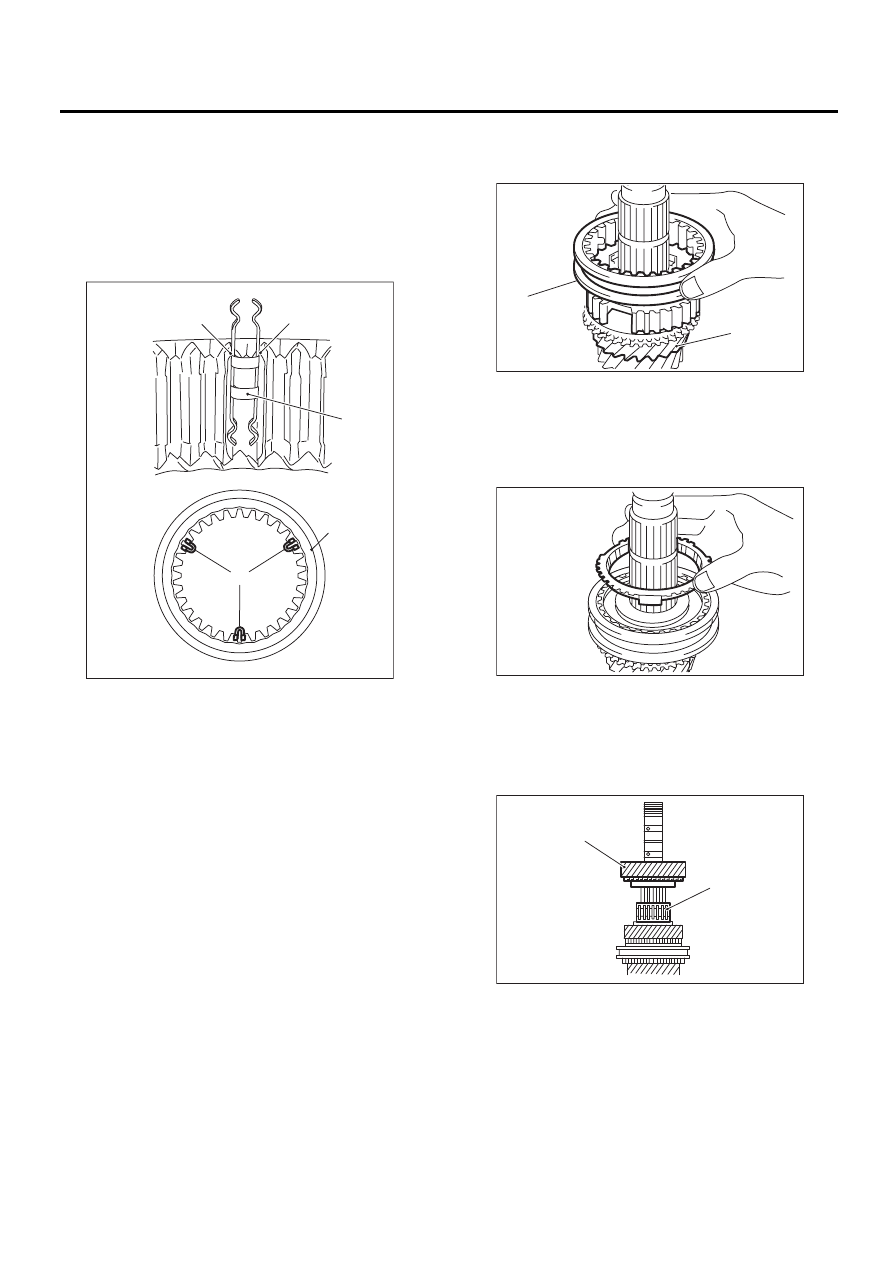

6) Установите вставную шпонку переключения
3-ей-4ой передач в соответствующее положе-
ние на втулке 3-ей-4-ой передач.

ПРИМЕЧАНИЕ:
• Угол установки каждой вставной шпонки пе-
реключения составляет 120°.
• Установка вставной шпонки переключения
показана на следующем рисунке.

7) Установите втулку 3-ей-4-ой передач на сту-
пицу 3-ей-4-ой передач.

ПРИМЕЧАНИЕ:
• На втулке 3-ей-4-ой передач имеется иден-
тификационная канавка.

• Расположите канавку в направлении веду-
щей шестерни 3-ей передачи и установите
втулку 3-ей-4-ой передач.

8) Установите блокирующее кольцо 4-ой пере-
дачи.

9) Нанесите соответствующее трансмиссион-
ное масло на первичный вал, игольчатый под-
шипник 4-ой передачи и внутреннюю поверх-
ность ведущей шестерни 4-ой передачи.
10) Установите игольчатый подшипник 4-ой пе-
редачи и ведущую шестерню 4-ой передачи.

(A) Прикрепите прямую часть вставной шпонки пере-

ключения к выпуклой части втулки.

(B) Вставная шпонка переключения

(C) Втулка 3-ей-4-ой передачи
(D) Вставная шпонка переключения 3-ей-4-ой передачи

(D)

(C)

MT-01641

(A)

(B)

(A)

(A) Ведущая шестерня 3-ей передачи

(B) Идентификационная канавка втулки 3-ей-4-ой

передач (1)

(A) Игольчатый подшипник 4-ой передачи

(B) Ведущая шестерня 4-ой передачи

MT-00563

(A)

(B)

MT-00564

MT-00565

(A)

(B)

6MT-74

Узел первичного вала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

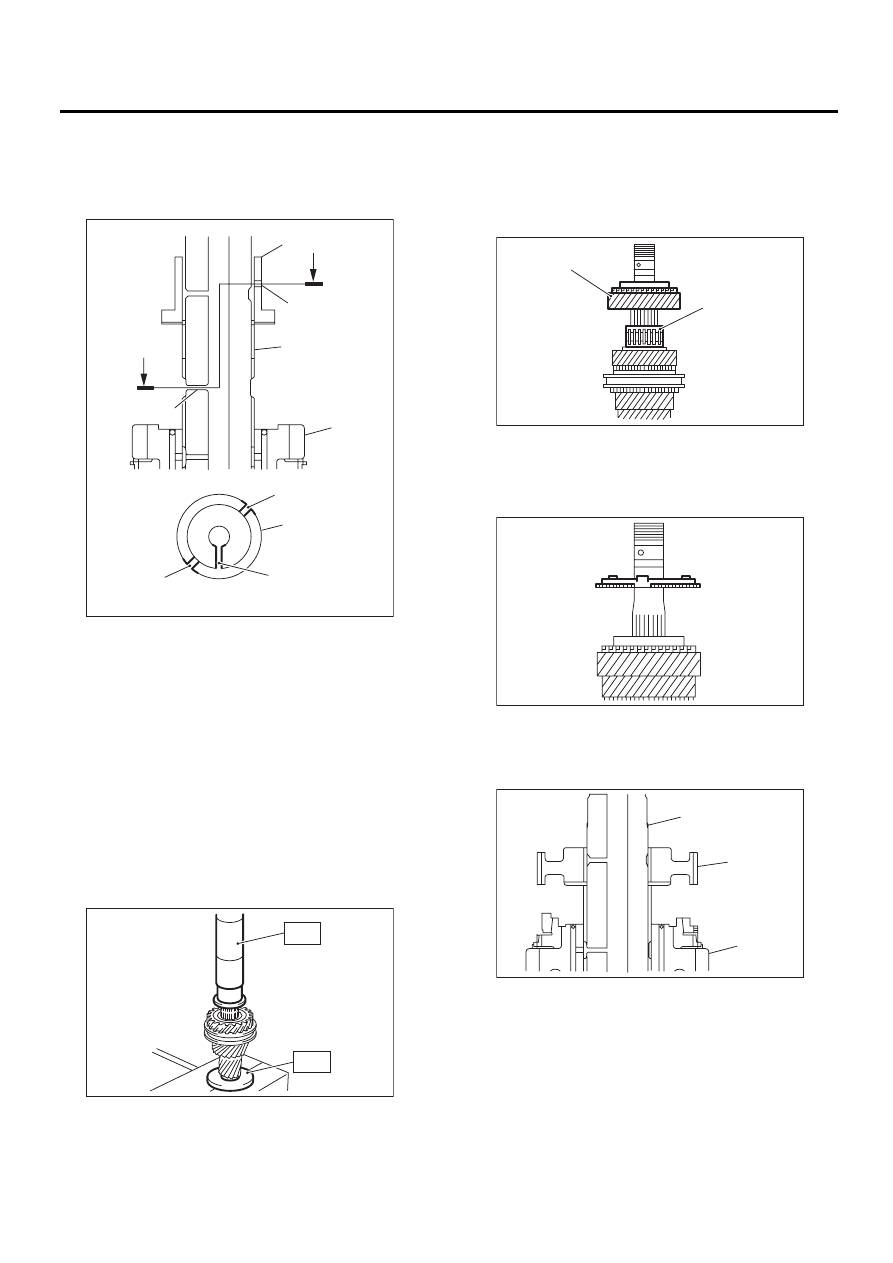

11) Установите втулку 5-ой передачи.

(1) Следите за тем, чтобы не закрыть мас-
ляные отверстия первичного вала и втулки
5-ой передачи, устанавливаемой на первич-
ный вал.

(2) При помощи специального инструмента,
втолкните втулку 5-ой передачи.

ST1  18651AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

УСТАНОВКИ

ST2  398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит.
тонн).

12) Убедитесь, что ведущая шестерня 4-ой пе-
редачи плавно вращается рукой. Если поворот
не плавный, повторите сборку.

13) Нанесите соответствующее трансмиссион-
ное масло на первичный вал, игольчатый под-
шипник 5-ой передачи и внутреннюю поверх-
ность ведущей шестерни 5-ой передачи.
14) Установите игольчатый подшипник 5-ой пе-
редачи и ведущую шестерню 5-ой передачи.

15) Установите блокирующее кольцо 5-ой пе-
редачи.

16) Установите ступицу 5-ой-6-ой передачи.

(1) Внимательно следите за направлением
установки ступицы 5-ой-6-ой передач на
первичный вал.

(A) Втулка 5-ой передачи
(B) Масляное отверстие первичного вала

(C) Первичный вал
(D) Масляное отверстие втулки 5-ой передачи

(E) Ведущая шестерня 4-ой передачи

MT-00566

(C)

(A)

A - A

(C)

(B)

(A)

A

(D)

(C)

(E)

(B)

A

MT-00567

ST1

ST2

(A) Игольчатый подшипник 5-ой передачи
(B) Ведущая шестерня 5-ой передачи

(A) Первичный вал
(B) Ступица 5-ой-6-ой передачи

(C) Ведущая шестерня 5-ой передачи

MT-00568

(A)

(B)

MT-00569

MT-00570

(A)

(B)

(C)

6MT-75

Узел первичного вала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

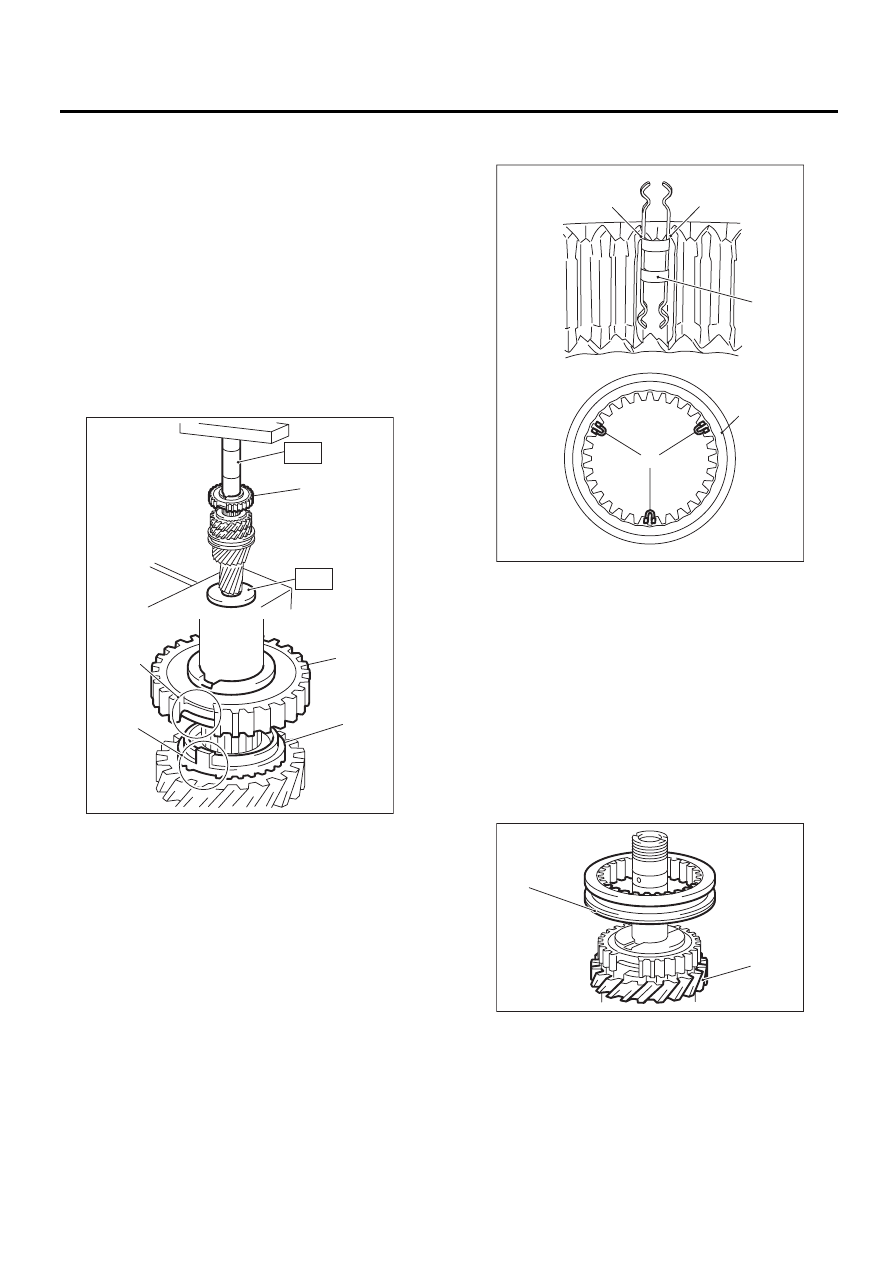

(2) При помощи специального инструмента,
втолкните ступицу 5-ой-6-ой передачи.

ST1  18651AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

УСТАНОВКИ

ST2  398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
40 кН (4,0 тонны, 4,4 тонны США, 3,9 брит.
тонн).

ПРИМЕЧАНИЕ:
При установке ступицы 5-ой-6-ой передач,
сдвиньте внешнее блокирующее кольцо, сов-
местив его выступ с вырезом на втулке 5-ой-6-ой
передач.

17) Убедитесь, что ведущая шестерня 5-ой пе-
редачи плавно вращается рукой. Если поворот
не плавный, повторите сборку.
18) Установите вставную шпонку переключе-
ния 5-ой-6-ой передач в соответствующее по-
ложение на втулке 5-ой-6-ой передач.

ПРИМЕЧАНИЕ:
• Угол установки каждой вставной шпонки пе-
реключения составляет 120°.

• Установка вставной шпонки переключения
показана на следующем рисунке.

19) Установите втулку 5-ой-6-ой передач на
ступицу 5-ой-6-ой передач.

ПРИМЕЧАНИЕ:
• На втулке 5-ой-6-ой передач имеются 2 иден-
тификационных канавки.
• Расположите канавки в направлении веду-
щей шестерни 5-ой передачи и установите
втулку 5-ой-6-ой передач.

(A) Ступица 5-ой-6-ой передачи
(B) Внешнее блокирующее кольцо

(C) Вырез на ступице 5-ой-6-ой передач
(D) Выступ на внешнем блокирующем кольце

MT-00571

(D)

(C)

(B)

(A)

(A)

ST1

ST2

(A) Прикрепите прямую часть вставной шпонки

переключения к выпуклой части втулки.

(B) Вставная шпонка переключения

(C) Втулка 5-ой-6-ой передачи
(D) Вставная шпонка переключения

(A) Ведущая шестерня 5-ой передачи
(B) Идентификационная канавка втулки 5-ой-6-ой пе-

редач (2)

(D)

(C)

MT-01641

(A)

(B)

(A)

MT-00572

(A)

(B)
