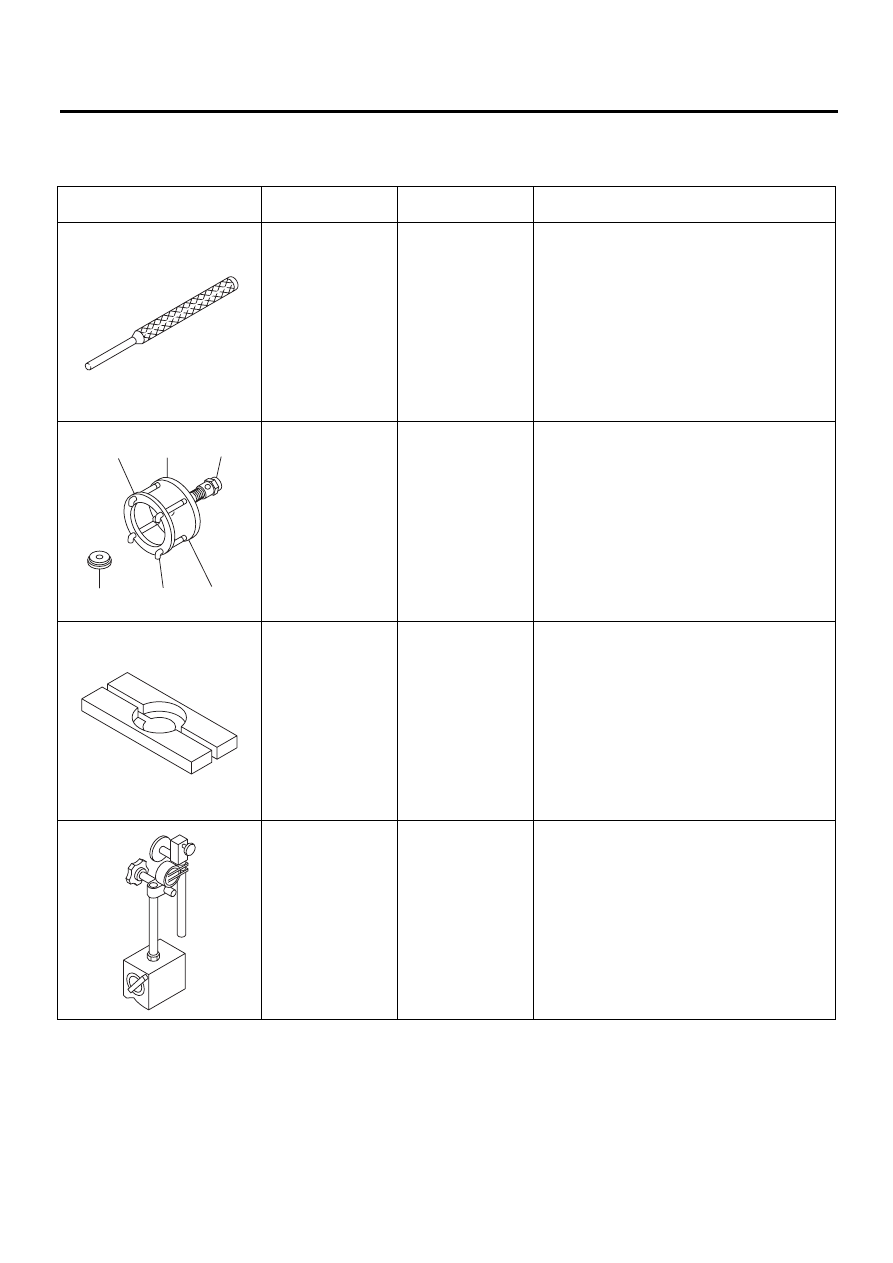

6MT-16

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

398791700

СЪЕМНИК

Используется для снятия и установки пру-
жинного штифта (6 мм).

399527700

КОМПЛЕКТ СЪЕМ-
НИКА

Используется для снятия и установки роли-
кового подшипника (Дифференциал).
(1) БОЛТ (899521412)
(2) СЪЕМНИК (399527702)
(3) ДЕРЖАТЕЛЬ (399527703)
(4) АДАПТЕР (398497701)
(5) БОЛТ (899520107)
(6) ГАЙКА (021008000)

498515700

СЪЕМНИК

Используется для снятия роликового под-
шипника вала ведущей шестерни.

498247001

МАГНИТНАЯ ПОД-
СТАВКА

• Используется для измерения зазора между
боковой шестерней и сателлитом, а также
зазора гипоидной передачи.
• Используется вместе с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

ST-398791700

ST-399527700

(1)

(2)

(3)

(4)

(5)

(6)

ST-498515700

ST-498247001

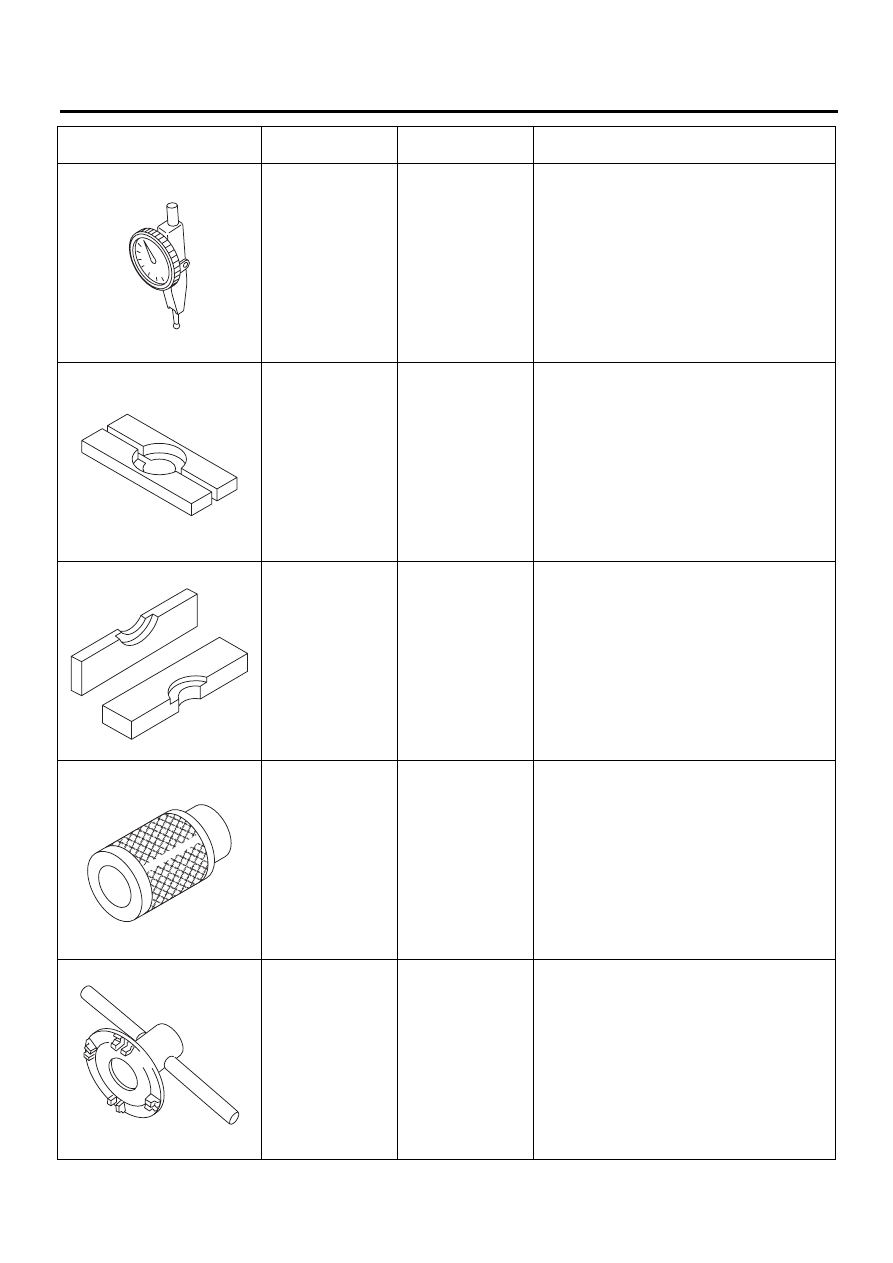

6MT-17

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

498247100

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

• Используется для измерения зазора между
боковой шестерней и сателлитом, а также
зазора гипоидной передачи.
• Используется с МАГНИТНОЙ ПОДСТАВ-
КОЙ (498247001).

498077000

СЪЕМНИК

Используется для снятия конического роли-
кового подшипника дифференциала.

899858600

СЪЕМНИК

Используется для снятия роликового под-
шипника.

499757002

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки конуса подшип-
ника ведомой шестерни раздаточной короб-
ки (основная сторона удлинителя).

18630AA010

ДЕРЖАТЕЛЬ КОМ-
ПЛЕКТА КЛЮЧА

• Используется для снятия и установки боко-
вого держателя дифференциала, правого.
• Также может использоваться УЗЕЛ КЛЮ-
ЧА (499787000).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498247100

ST-498077000

ST-899858600

ST-499757002

ST18630AA010

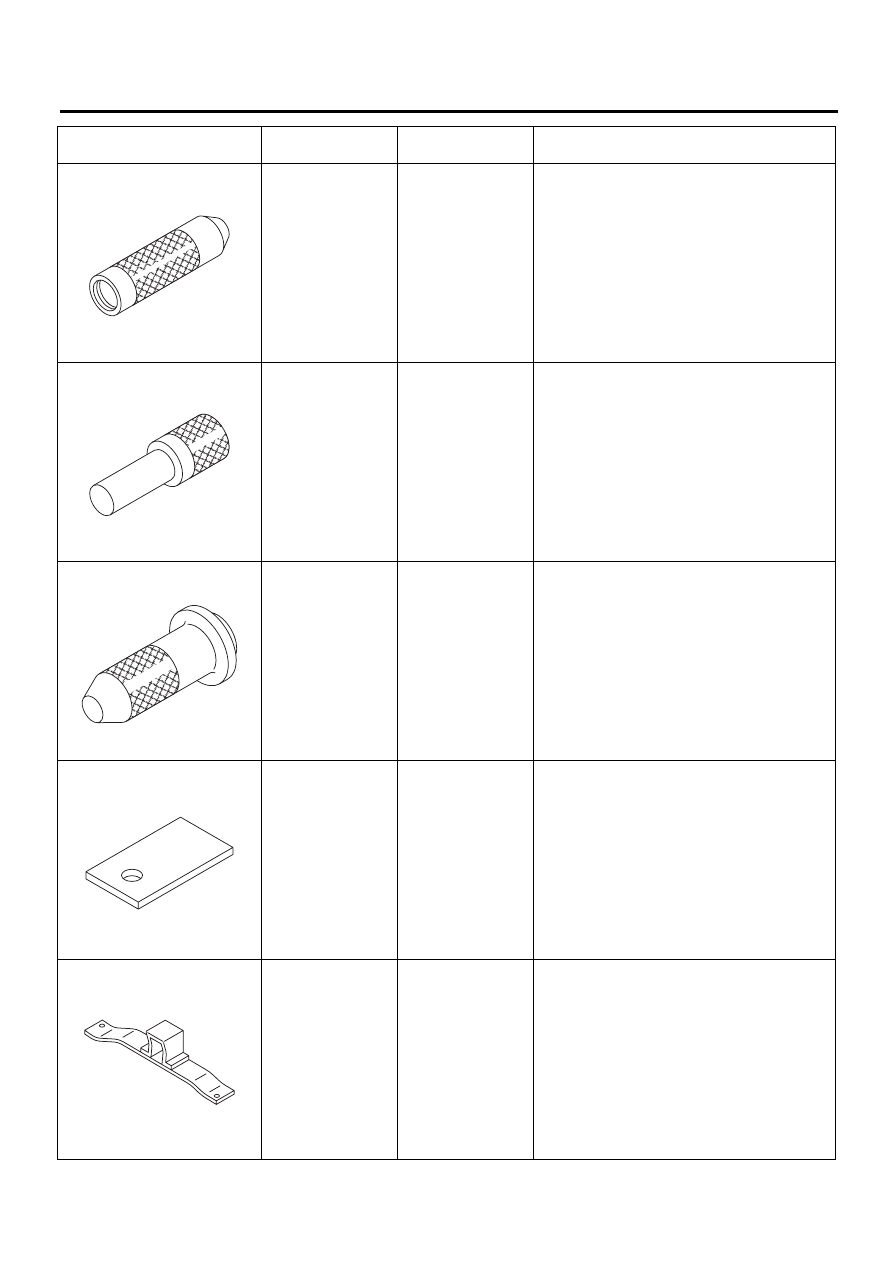

6MT-18

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

499877000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ ОБОЙМЫ
4-5

Используется для разборки ведомого вала и
ведомой шестерни раздаточной коробки.

899864100

СЪЕМНИК

Используется для снятия деталей на первич-
ном вале трансмиссии и ведущей шестерни.

498057300

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника удли-
нителя.

498255400

ПЛАСТИНА

Используется для измерения зазора.

41099AA010

КРОНШТЕЙН
ОПОРЫ ДВИГАТЕ-
ЛЯ

Используется для поддержки двигателя.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499877000

ST-899864100

ST-498057300

ST-498255400

ST41099AA010

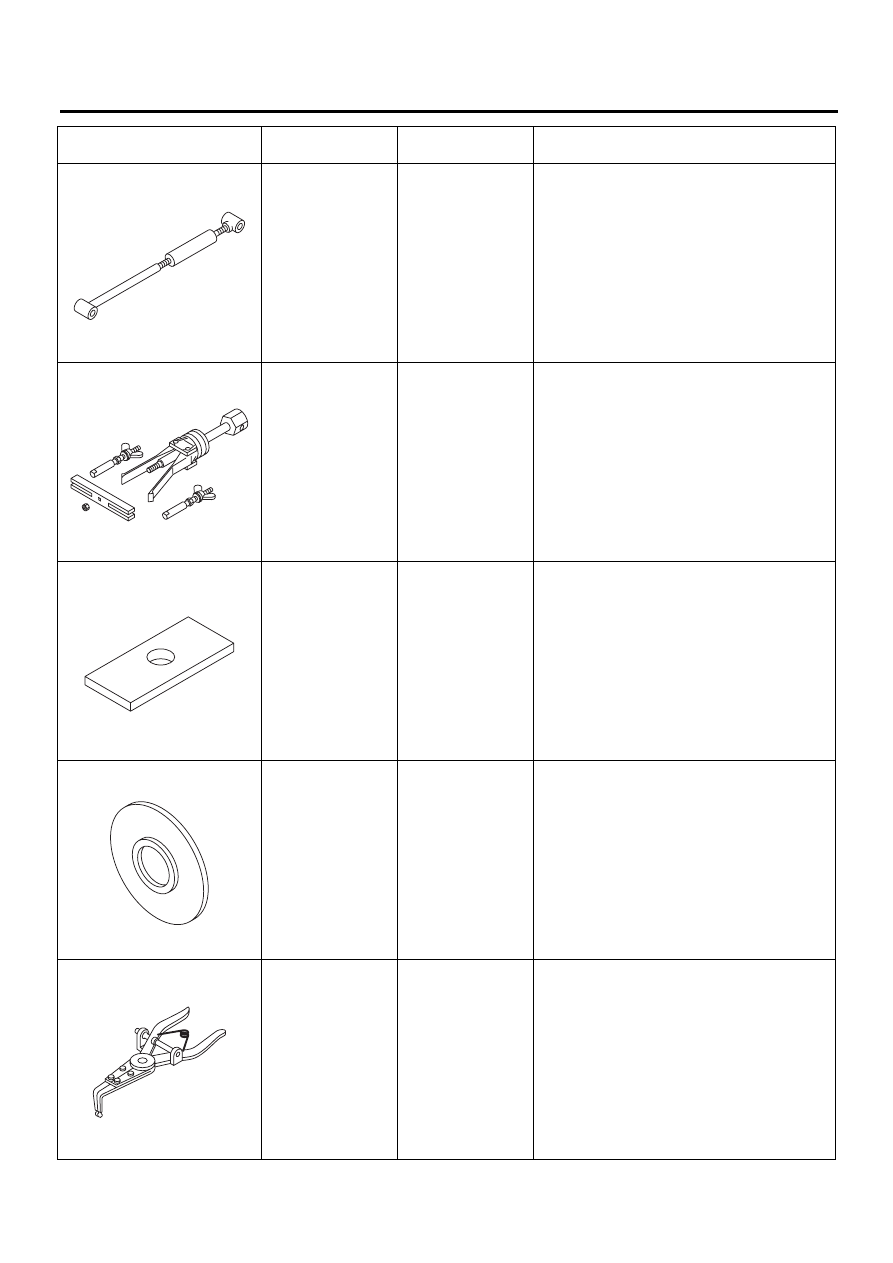

6MT-19

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

41099AA020

ОПОРА ДВИГАТЕ-
ЛЯ

Используется для поддержки двигателя.

398527700

УЗЕЛ СЪЕМНИКА

Используется для снятия сальника корпуса
удлинителя и внешней обоймы подшипника
переднего бокового держателя.

398643600

ЩУП

Используется для измерения общего осевого
люфта, осевого люфта удлинителя и высоты
ведущей шестерни.

398177700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для сборки первичного вала.

399893600

ЩИПЦЫ

• Используется для снятия и установки пру-
жины установки нейтрального положения.
• Используется вместе с ЗАЖИМОМ
(18756AA000).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST41099AA020

ST-398527700

ST-398643600

ST-398177700

ST-399893600
