6MT-8

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

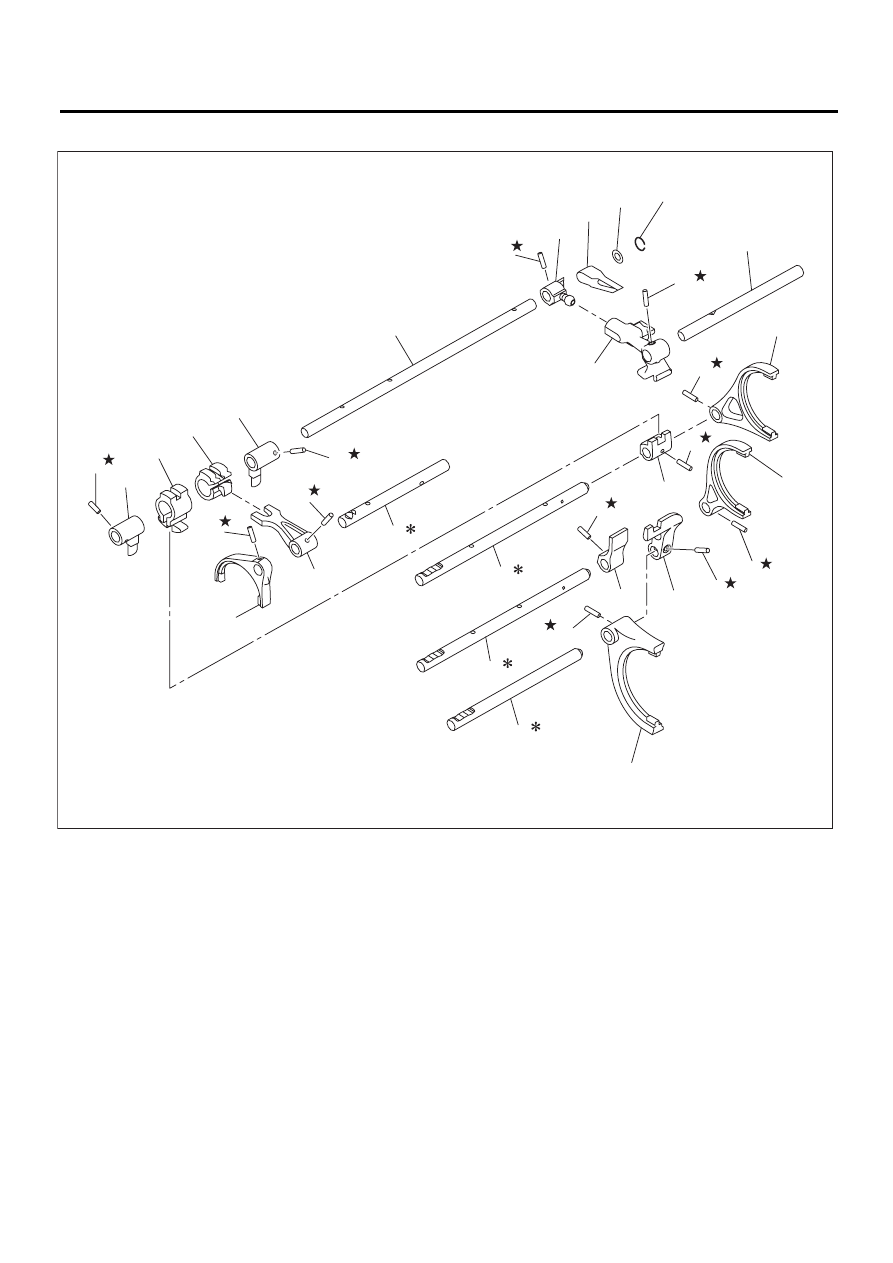

6. ВИЛКА ПЕРЕКЛЮЧЕНИЯ И ШТОК ВИЛКИ

(1) Пружинный штифт

(9)

Шайба

(17) Рычаг переключения 5-ой-6-ой передач

(2) Блокировочный рычаг

(10) Пружинное стопорное кольцо

(18) Вилка переключения 5-ой-6-ой передач

COMPL

(3) Блокиратор

(11) Вилка переключения заднего хода

COMPL

(19) Шток вилки 3-ей-4-ой передачи

(4) Блокиратор заднего хода

(12) Рычаг переключения заднего хода (20) Рычаг переключения 3-ей-4-ой передачи

(5) Блокировочный рычаг

(13) Шток вилки заднего хода

(21) Рычаг переключения 1-ой-2-ой передачи

(6) Ударный шток

(14) Рычаг селектора

(22) Узел вилки 3-ей-4-ой передачи

(7) Рычаг селектора № 2

(15) Вал рычага переключения

(23) Шток вилки 1-ой-2-ой передачи

(8) Пружина установки ней-

трального положения

(16) Шток вилки 5-ой-6-ой передач

(24) Вилка 1-ой-2-ой передачи COMPL

(7)

(8)

(9)

(10)

(15)

(14)

(18)

(17)

(22)

(1)

(1)

(20)

(1)

(1)

(1)

(1)

(1)

(21)

(24)

(1)

(19)

(16)

(13)

(12)

(11)

(23)

(1)

(1)

(1)

(1)

(5)

(6)

(4)

(3)

(2)

MT-01262

6MT-9

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

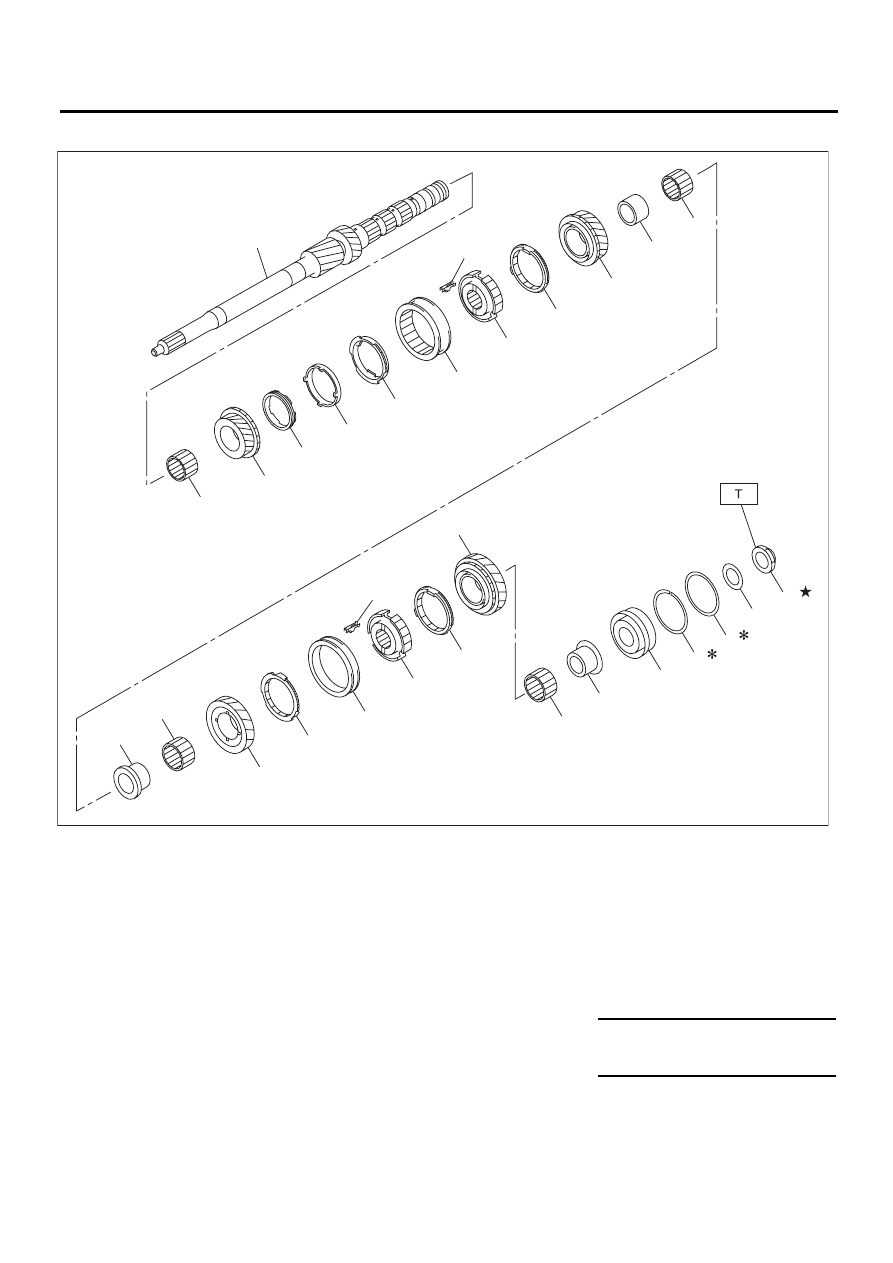

7. УЗЕЛ ПЕРВИЧНОГО ВАЛА

(1) Первичный вал

(12) Втулка 4-ой передачи

(23) Игольчатый подшипник

(2) Игольчатый подшипник

(13) Игольчатый подшипник

(24) Втулка 6-ой передачи

(3) Ведущая шестерня 3-ей передачи

(14) Втулка 5-ой передачи

(25) Конический роликовый под-

шипник

(4) Внутреннее блокирующее кольцо

(15) Игольчатый подшипник

(26) Пружинное стопорное кольцо

(5) Конус синхронизатора

(16) Ведущая шестерня 5-ой передачи

(27) Шайба

(6) Внешнее блокирующее кольцо

(17) Блокирующее кольцо 5-ой передачи (28) Шайба

(7) Втулка 3-ей-4-ой передачи

(18) Втулка 5-ой-6-ой передачи

(29) Контргайка

(8) Ступица 3-ей-4-ой передачи

(19) Ступица 5-ой-6-ой передачи





(9) Вкладыш переключения

(20) Вкладыш переключения

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(10) Блокирующее кольцо 4-ой передачи (21) Блокирующее кольцо 6-ой передачи

T: 392 (40,0, 289,1)

(11) Шестерня 4-ой передачи

(22) Ведущая шестерня 6-ой передачи





MT-01499

(2)

(16)

(17)

(18)

(19)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(14)

(15)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(1)

(10)

(11)

(12)

(13)

(20)

6MT-10

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

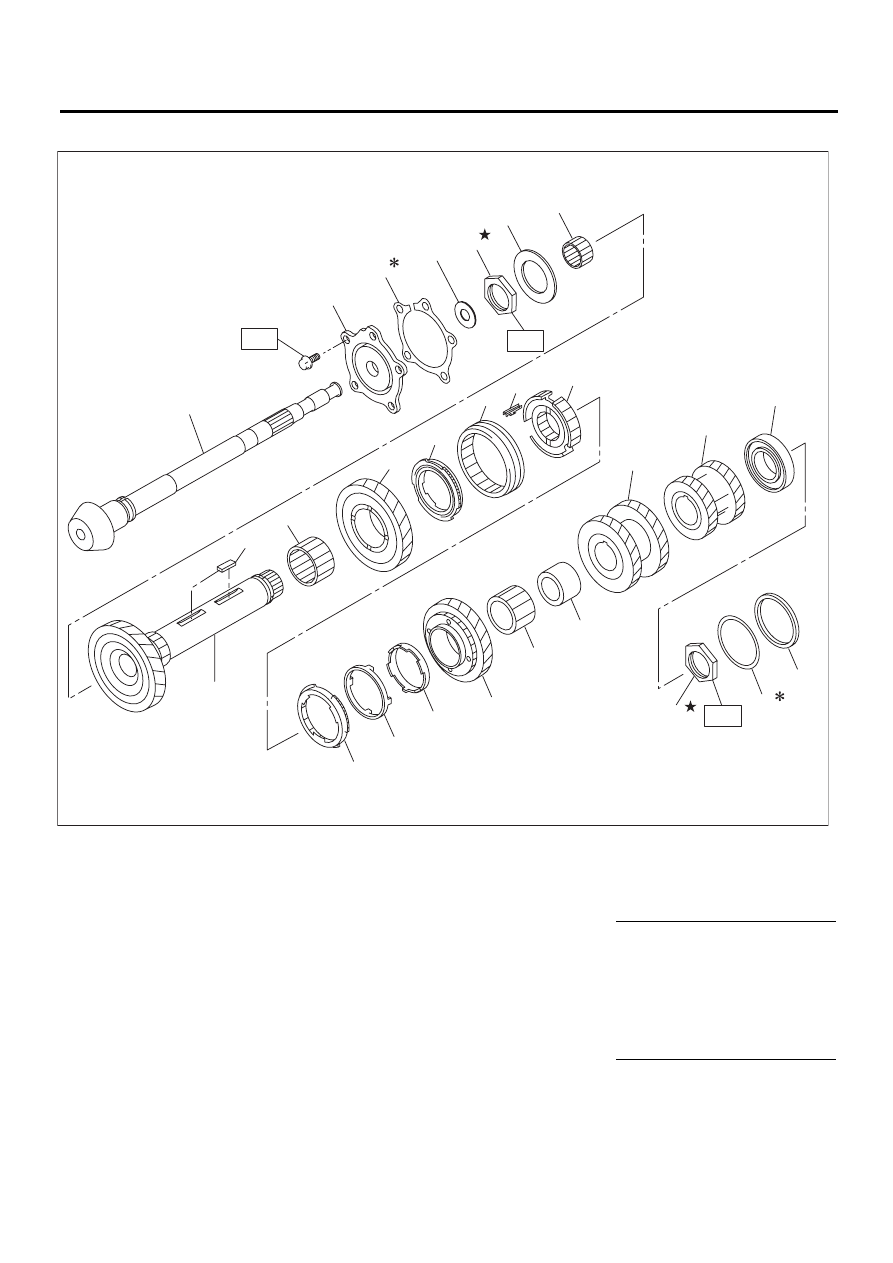

8. УЗЕЛ ВЕДУЩЕЙ ШЕСТЕРНИ И ВЕДУЩЕГО ВАЛА

(1) Вал ведущей шестерни

(13) Втулка 1-ой-2-ой передачи

(25) Контргайка

(2) Конический роликовый подшипник

(14) Вкладыш переключения

(26) Регулировочная шайба

(3) Регулировочная шайба

(15) Ступица 1-ой-2-ой передачи

(27) Втулка

(4) Шайба

(16) Внешнее блокирующее кольцо





(5) Контргайка

(17) Конус синхронизатора

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(6) Упорный подшипник

(18) Внутреннее блокирующее кольцо

T1: 285 (29,1, 210,2)

(7) Игольчатый подшипник

(19) Ведомая шестерня 2-ой передачи



* 265 (27,0, 195,4)

(8) Ведомый вал

(20) Игольчатый подшипник

T2: 570 (58,1, 420,4)

(9) Шпонка

(21) Втулка 2-ой передачи



* 530 (54,0, 390,9)

(10) Игольчатый подшипник

(22) Ведомая шестерня 3-ей-4-ой передачи

T3: 54 (5,5, 39,8)

(11) Ведомая шестерня 1-ой передачи

(23) Ведомая шестерня 5-ой-6-ой передачи * Момент затяжки при использо-

вании специального инструмента

(12) Узел кольца синхронизатора 1-ой

передачи

(24) Шарикоподшипник



MT-01498

(26)

(25)

(27)

(16)

(17)

(18)

(19)

(20)

(8)

(1)

(2)

(10)

(9)

(11)

(12)

(13)

(14)

(15)

(22)

(23)

(24)

(3)

(5)

(6)

(7)

T1

T2

(4)

(21)

T3

6MT-11

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

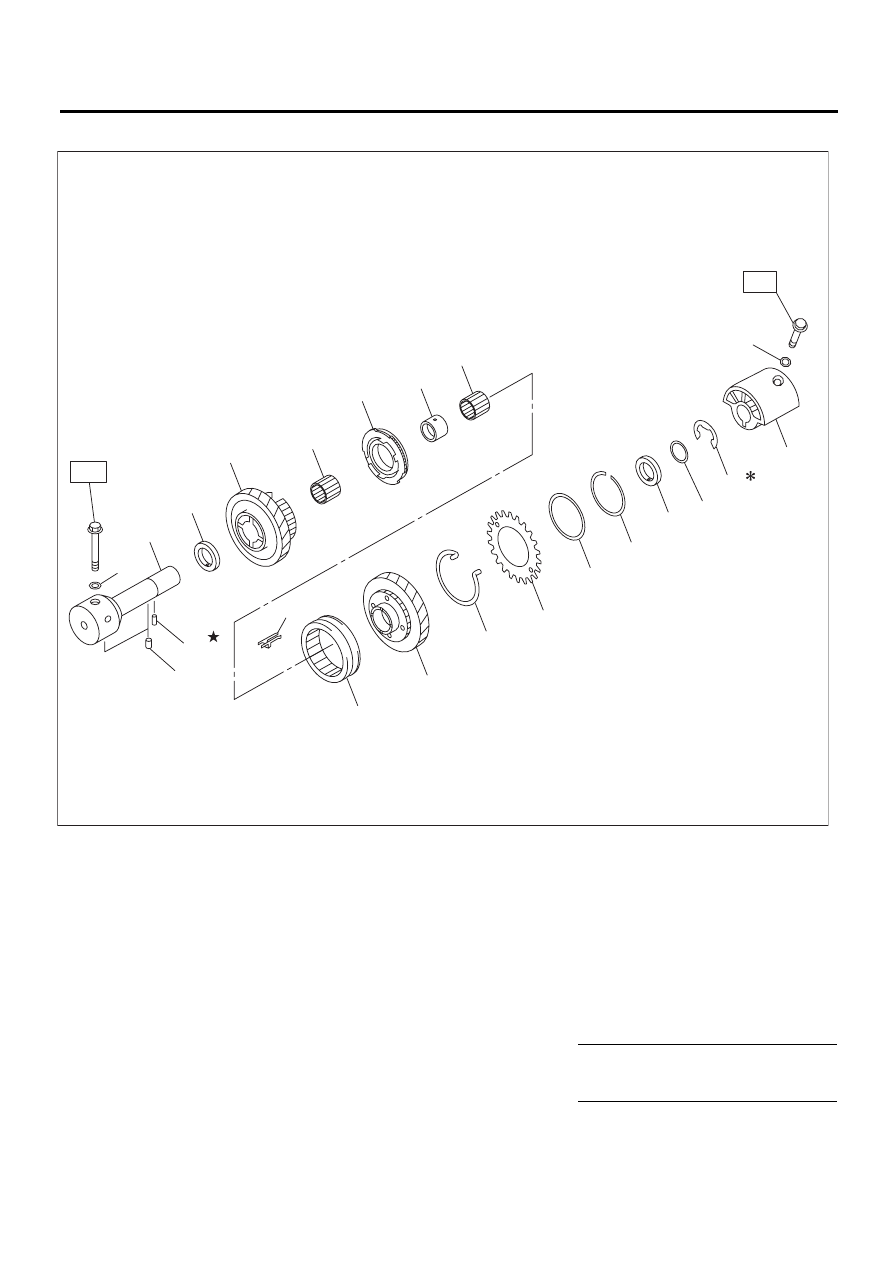

9. УЗЕЛ ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА

(1)

Узел основания

(9)

Соединительная втулка заднего
хода

(17)

Держатель промежуточной
шестерни заднего хода

(2)

Противоположная шайба повы-
шенной-пониженной передач

(10)

Промежуточная шестерня зад-
него хода

(18)

Пружинный штифт

(3)

Промежуточная шестерня зад-
него хода № 2

(11)

Пружина

(19)

Ударный штифт

(4)

Игольчатый подшипник

(12)

Вспомогательная шестерня

(20)

Шайба

(5)

Набор синхронизатора промежу-
точной шестерни заднего хода

(13)

Фрикционный диск

(21)

Прокладка

(6)

Втулка промежуточной шестер-
ни заднего хода

(14)

Пружинное стопорное кольцо





(7)

Игольчатый подшипник

(15)

Противоположная шайба повы-
шенной-пониженной передач

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(8)

Вкладыш переключения

(16)

Пружинное стопорное кольцо

T: 25 (2,5, 18,4)

MT-01500

(1)

(9)

(18)

(19)

(8)

(10)

(11)

(12)

(13)

(15)

(16)

(14)

(17)

(2)

(3)

(4)

(5)

(6)

(7)

T

T

(21)

(21)

(20)
