5MT-48

Межосевой дифференциал

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

12.Межосевой дифференциал

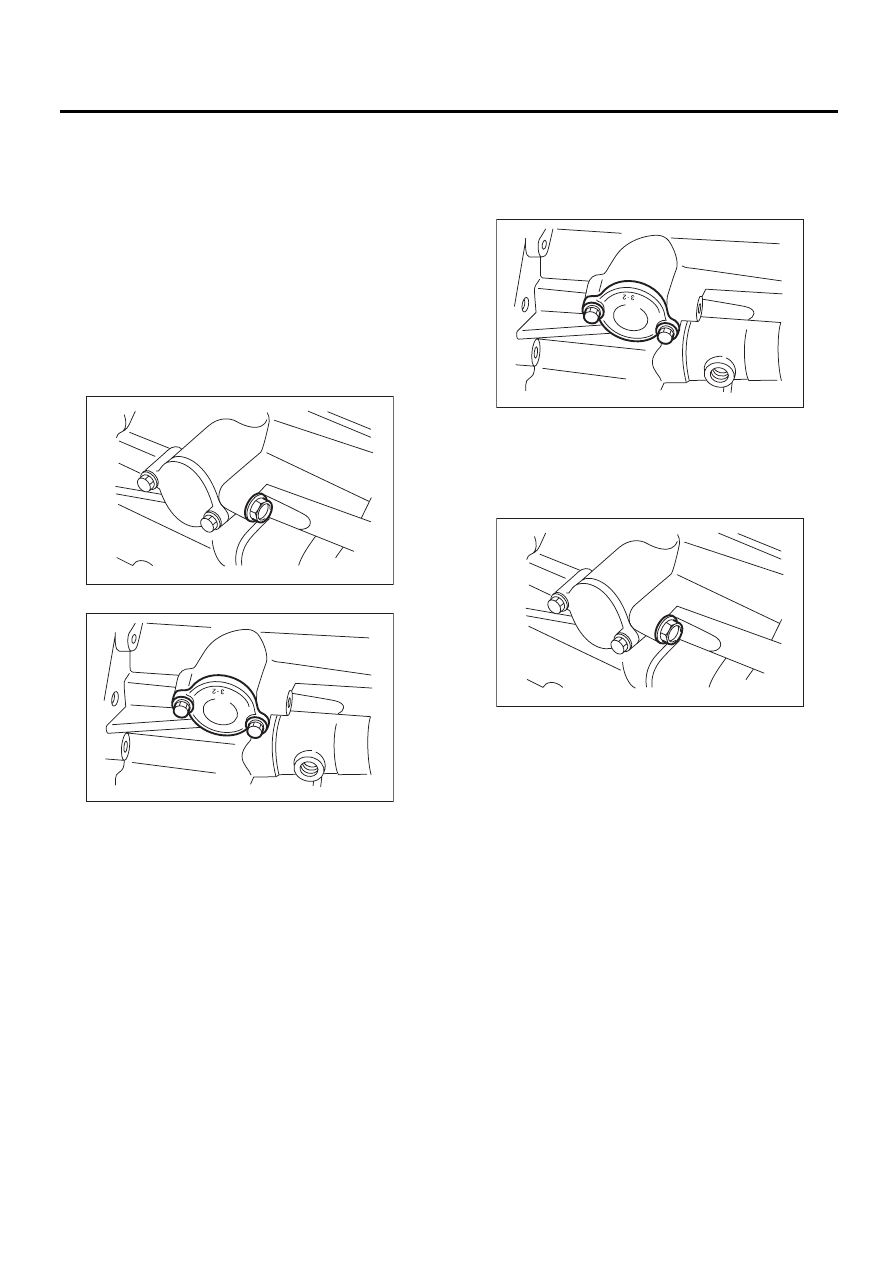

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя. <См. 5MT-40, СНЯ-
ТИЕ, Узел раздаточной коробки и корпуса уд-
линителя.>
3) Снимите узел корпуса удлинителя. <См.
5MT-40, СНЯТИЕ, Узел раздаточной коробки и
корпуса удлинителя.>
4) Снимите ведомую шестерню раздаточной
коробки. <См. 5MT-46, СНЯТИЕ, Ведомая шес-
терня раздаточной коробки.>
5) Снимите межосевой дифференциал.

B: УСТАНОВКА

1) Установите межосевой дифференциал в
раздаточную коробку.
2) Установите ведомую шестерню раздаточ-
ной коробки. <См. 5MT-46, УСТАНОВКА, Ведо-
мая шестерня раздаточной коробки.>
3) Установите узел корпуса удлинителя. <См.
5MT-40, УСТАНОВКА, Узел раздаточной ко-
робки и корпуса удлинителя.>
4) Установите раздаточную коробку вместе с
узлом корпуса удлинителя. <См. 5MT-40, УС-
ТАНОВКА, Узел раздаточной коробки и корпу-
са удлинителя.>
5) Установите выключатель фонарей заднего
хода и датчик нейтральной передачи. <См.
5MT-38, УСТАНОВКА, Переключатели и жгут
проводов.>
6) Установите узел механической трансмиссии
на автомобиль. <См. 5MT-29, УСТАНОВКА,
Узел механической трансмиссии.>

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Межосевой дифференциал является нераз-
борной деталью.

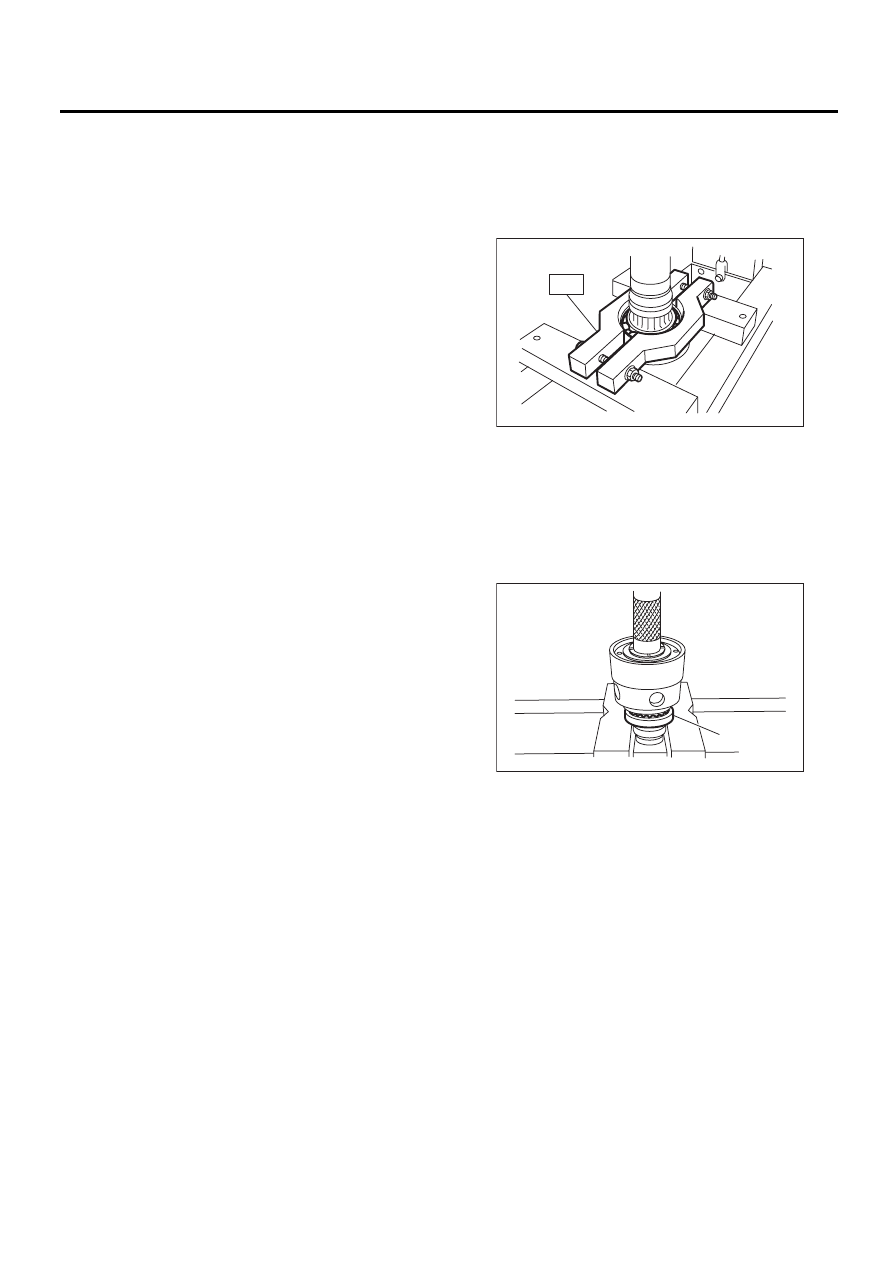

Снимите шарикоподшипник при помощи специ-
ального инструмента.

ПРИМЕЧАНИЕ:
Не используйте шарикоподшипник повторно.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
498077300

СЪЕМНИК ПОДШИПНИКА
МЕЖОСЕВОГО ДИФФЕ-
РЕНЦИАЛА

D: СБОРКА

Установите шарикоподшипник в узел межосе-
вого дифференциала.

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тон-
на).

E: ПРОВЕРКА

1) Подшипник
Замените подшипники в следующих случаях.
• В случае поломки или появления ржавчины
на подшипнике
• В случае износа или повреждения подшип-
ников
• Если подшипники поворачиваются не плав-
но или при вращении издают посторонние шу-
мы после нанесения смазки на передачу.
• Если на подшипнике обнаружены другие де-
фекты.
2) Межосевой дифференциал
Замените узел корпуса межосевого диффе-
ренциала, если он изношен или поврежден.

(A) Шарикоподшипник

MT-00147

ST

MT-00148

(A)

5MT-49

Муфта контроля заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

13.Муфта контроля заднего

хода

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя. <См. 5MT-40, СНЯ-
ТИЕ, Узел раздаточной коробки и корпуса уд-
линителя.>
3) Снимите рычаг переключения.
4) Снимите пробку, прокладку, упорную пружи-
ну заднего хода и шарик контроля заднего хода.

5) Снимите муфту контроля заднего хода.

B: УСТАНОВКА

1) Установите муфту контроля заднего хода.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

2) Установите шарик контроля заднего хода,
упорную пружину заднего хода, прокладку и
пробку на раздаточную коробку.

Момент затяжки:

9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

3) Установите рычаг переключения на узел
раздаточной коробки.
4) Установите раздаточную коробку вместе с
узлом корпуса удлинителя. <См. 5MT-40, УС-
ТАНОВКА, Узел раздаточной коробки и корпу-
са удлинителя.>
5) Установите узел механической трансмиссии
на автомобиль. <См. 5MT-29, УСТАНОВКА,
Узел механической трансмиссии.>

MT-00149

MT-00150

MT-00150

MT-00149

5MT-50

Муфта контроля заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: РАЗБОРКА

1) Накройте муфту контроля заднего хода кус-
ком материи и снимите пружинное стопорное
кольцо, используя отвертку.

ПРИМЕЧАНИЕ:
Замените пружинное стопорное кольцо новым,
если старое деформировано или его реактив-
ная сила уменьшилась.

2) Снимите диск контроля заднего хода, пру-
жину контроля заднего хода, кулачок контро-
ля заднего хода, возвратную пружину (5-я пе-
редача-задний ход), направленный вал задне-
го хода, крышку возвратной пружины и
возвратную пружину (1-я-2-я передача).

3) Снимите уплотнительное кольцо.

ПРИМЕЧАНИЕ:
• Проведите визуальную проверку уплотни-
тельного кольца. В случае повреждения, заме-
ните.
• Следите за тем, чтобы не сломать регулиро-
вочную шайбу, расположенную между узлом
муфты контроля заднего хода и корпусом.

D: СБОРКА

1) Установите возвратную пружину (1-ая-2-ая
передача), крышку возвратной пружины, на-
правленный вал заднего хода, кулачок контро-
ля заднего хода, возвратную пружину (5-ая пе-
редача-задний ход) и пружину контроля задне-
го хода на муфту контроля заднего хода.

ПРИМЕЧАНИЕ:
Убедитесь, что место изгиба пружины контро-
ля заднего хода установлено в канавке кулач-
ка контроля.

2) Закрепите изгиб пружины контроля заднего
хода над диском контроля заднего хода.
3) Поверните кулачок таким образом, чтобы
выступающие части кулачка контроля заднего
хода располагались в отверстии в диске.
4) Удерживая кулачок в этом положении, уста-
новите диск контроля заднего хода на муфту
контроля заднего хода и зафиксируйте пру-
жинным стопорным кольцом.
5) Расположите уплотнительное кольцо в ка-
навке муфты.

E: ПРОВЕРКА

• Убедитесь, что вырез направленного вала
заднего хода совмещен с отверстием в муфте
контроля заднего хода.
• Поверните кулачок рукой, чтобы проверить
плавность вращения.

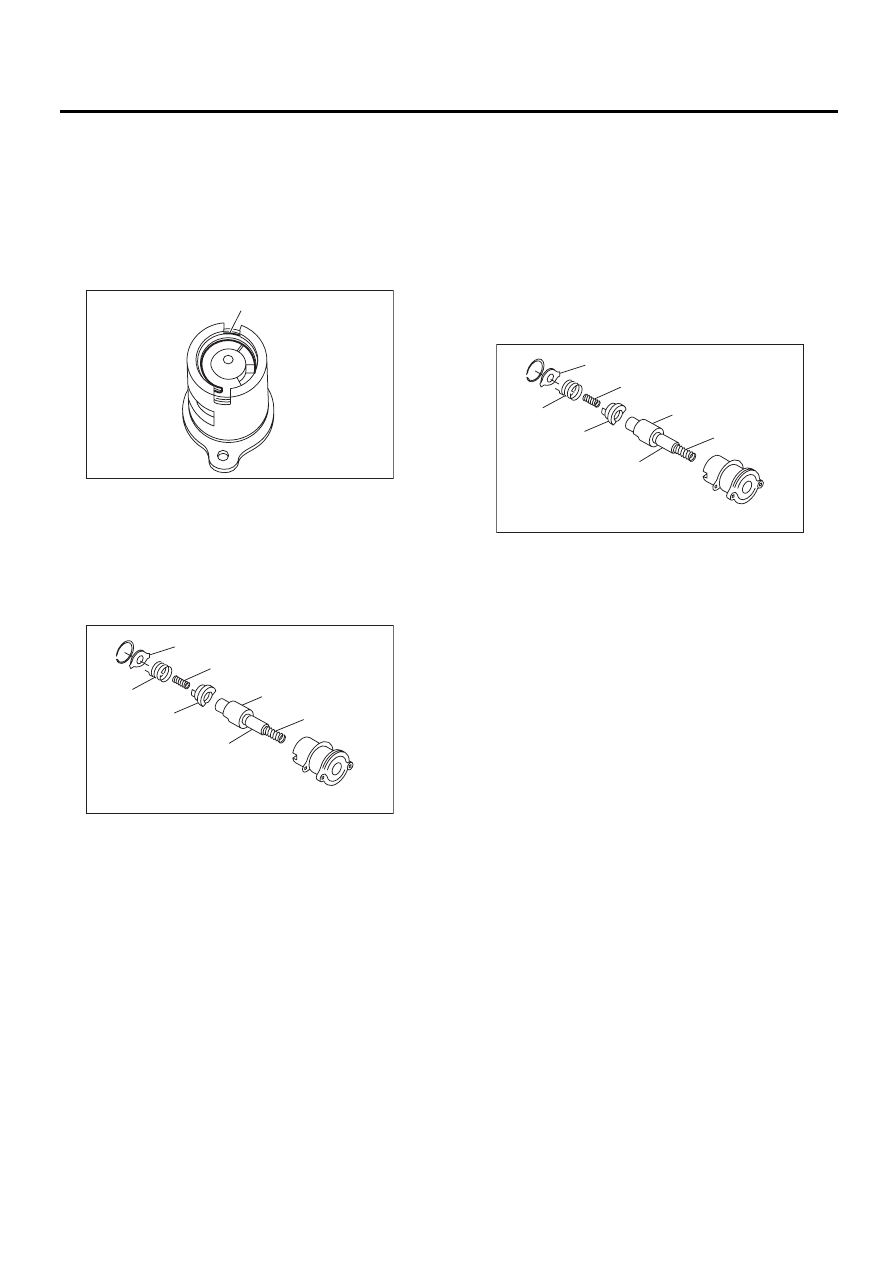

(A) Пружинное стопорное кольцо

(A) Диск контроля заднего хода

(B) Пружина контроля заднего хода

(C) Возвратная пружина (5-я передача-задний ход)

(D) Кулачок контроля заднего хода

(E) Направленный вал заднего хода

(F) Крышка возвратной пружины

(G) Возвратная пружина (1-я-2-я передача)

MT-00153

(A)

MT-00154

(B)

(C)

(D)

(E)

(F)

(G)

(A)

(A) Диск контроля заднего хода

(B) Пружина контроля заднего хода

(C) Возвратная пружина (5-я передача-задний ход)

(D) Кулачок контроля заднего хода

(E) Направленный вал заднего хода

(F) Крышка возвратной пружины

(G) Возвратная пружина (1-я-2-я передача)

MT-00154

(B)

(C)

(D)

(E)

(F)

(G)

(A)

5MT-51

Муфта контроля заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• Переместите кулачок и вал до конца в на-
правлении диска, и убедитесь в том, что он
свободен.
Если кулачок вращается неправильно, замени-
те пружину контроля заднего хода. Если вал не
возвращается, проверьте на предмет царапин
на внутренней поверхности муфты. Если муф-
та в порядке, замените пружину.

• Выберите подходящий направленный вал
заднего хода и диск контроля заднего хода.
<См. 5MT-51, РЕГУЛИРОВКА, Муфта контроля
заднего хода.>

F: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА НЕЙТРАЛЬНОГО
ПОЛОЖЕНИЯ.

1) Передвиньте рычаг на 3-ю передачу.
2) За счет возвратной пружины, пока рычаг не
войдет в соприкосновение со стопором, рычаг
переключения будет испытывать слабое дви-
жение в сторону 1-ой/2-ой передачи, и более
сильное в сторону задней передачи.
3) Проведите регулировку так, чтобы тяжелый
ход (сторона заднего хода) был немного боль-
ше, чем легкий ход (1-я/2-я передача).
4) Чтобы провести регулировку, отверните
болты, крепящие узел муфты контроля задне-
го хода на корпусе, передвиньте узел муфты
наружу и установите регулировочную шайбу
между узлом муфты и корпусом, чтобы отрегу-
лировать зазор.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить уплот-
нительное кольцо при установке регулиро-
вочных шайб.

ПРИМЕЧАНИЕ:
• Если регулировочная шайба снята, рычаг в
нейтральном положении сдвинется ближе к
положению заднего хода; если регулировочная
шайба добавлена, рычаг в нейтральном поло-
жении сдвинется ближе к 1-ой передаче.

• Если невозможно произвести регулировку
зазора только при помощи регулировочных
шайб, замените направленный вал заднего хо-
да и произведите повторную регулировку.

2. РЕГУЛИРОВКА ДИСКА КОНТРОЛЯ
ЗАДНЕГО ХОДА

1) Передвиньте рычаг переключения на 5-ю пе-
редачу, а затем в положение заднего хода,
чтобы убедиться, что механизм контроля зад-
него хода работает правильно.
2) Также проведите проверку, чтобы убедить-
ся, что рычаг возвращается в нейтральное по-
ложение при переключении из положения зад-
него хода. Если рычаг возвращается непра-
вильно, замените диск контроля заднего хода.

(A) Пружинное стопорное кольцо
(B) Диск контроля заднего хода

(C) Пружина контроля заднего хода
(D) Кулачок контроля заднего хода

MT-00156

(A)

(D)

(B)

(C)

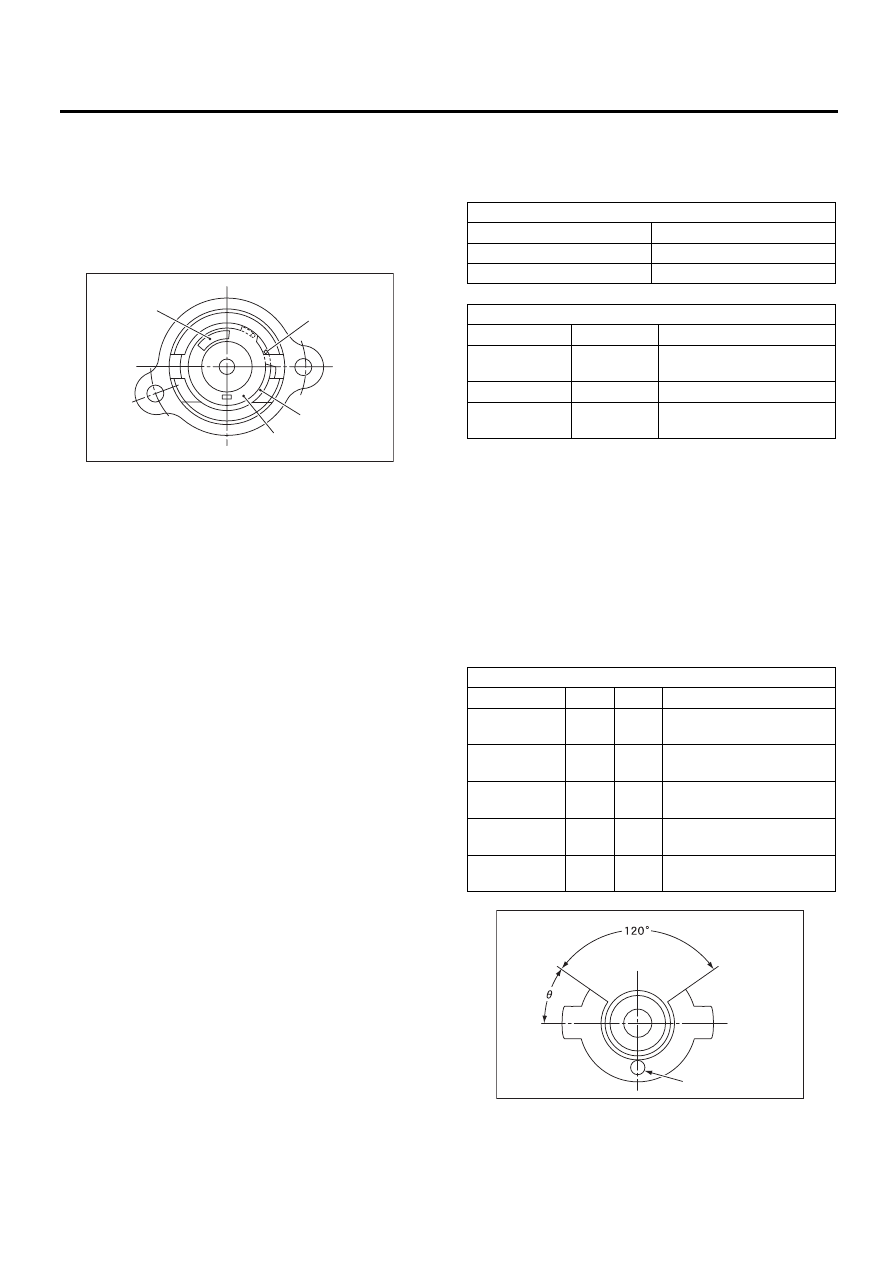

Подбор регулировочной шайбы

Номер детали

Толщина, мм (дюймов)

32190AA000

0,15 (0,0059)

32190AA010

0,30 (0,0118)

Направленный вал заднего хода

Номер детали

Метка

Комментарии

32188AA130

S

Нейтральное положение
ближе к 1-ой передаче.

32188AA140

T

Нормативное значение

32188AA150

U

Нейтральное положение
ближе заднему ходу.

Диск контроля заднего хода

Номер детали (A): № Угол

θ

Комментарии

32189AA001

0

28°

Рычаг останавливается
ближе к 5-ой передаче.

32189AA011

1

31°

Рычаг останавливается
ближе к 5-ой передаче.

32189AA021

2

34°

Рычаг останавливается в
центре.

32189AA031

3

37°

Рычаг останавливается
ближе к задней передаче.

32189AA041

4

40°

Рычаг останавливается
ближе к задней передаче.

MT-00157

(A)
